Бетонные и железобетонные конструкции гидротехнических сооружений (стр. 10 )

Коэффициент

Возраст достижения бетоном прочности по классу на сжатие, сут	Коэффициент при возрасте бетона, сут
	3	7	14	28	45	90	180	360
180	0,31	0,47	0,62	0,78	0,85	0,93	1,00	1,07
360	0,29	0,44	0,59	0,72	0,80	0,86	0,93	1,00

Таблица 6

Предельная растяжимость бетона

Осадка конуса, см	Максима­льный размер крупного заполнителя	Предельная растяжимость бетона elim ·105 при классе бетона по прочности на сжатие
		В5	B7,5	B10	B12,5	B15	B20	B25	B30	ВЗ5	B40
До 4	40	3,5	3,7	4,0	4,2	4,5	5,0	5,5	6,0	6,5	7,0
	80	3,0	3,2	3,5	3,7	4,0	4,5	5,0	5,5	6,0	6,5
	120	2,7	3,0	3,2	3,5	3,7	4,2	4,7	5,2	5,7	6,2
4-8	40	4,0	4,2	4,5	4,7	5,0	5,5	6,0	6,5	7,0	7,5
	80	3,5	3,7	4,0	4,2	4,5	5,0	5,5	6,0	6,5	7,0
	120	3,2	3,5	3,7	4,0	4,2	4,7	5,2	5,7	6,2	6,7
Св. 8	40	6,0	6,2	6,4	6,5	6,7	7,0	7,4	7,7	8,0	8,5
	80	5,0	5,2	5,4	5,6	5,8	6,2	6,6	7,0	7,5	7,8
	120	4,5	4,7	4,9	5,1	5,3	5,8	6,2	6,7	7,0	7,5

Таблица 7

Коэффициент

Возраст бетона, сут	при классе бетона по прочности на сжатие в возрасте180 сут
	В5	B7,5	B10	В12,5	В15	B20	B25	B30	В35	B40
3	0,94	0,89	0,84	0,80	0,76	0,71	0,66	0,63	0,61	0,60
7	0,95	0,90	0,86	0,83	0,80	0,76	0,73	0,71	0,70	0,70
14	0,96	0,92	0,89	0,86	0,84	0,81	0,79	0,78	0,77	0,77
28	0,97	0,95	0,93	0,91	0,90	0,88	0,87	0,86	0,86	0,86
45	0,98	0,97	0,96	0,95	0,94	0,93	0,92	0,91	0,91	0,91
90	0,99	0,99	0,98	0,98	0,98	0,98	0,98	0,98	0,98	0,98
180 и больше	1,00	1,00	1,00	1,00	1,00	1,00	1,00	1,00	1,00	1,00

ПРИЛОЖЕНИЕ 3

Обязательное

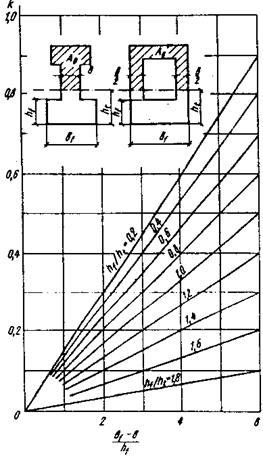

НОМОГРАММА ДЛЯ ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА k ДЛЯ РАСЧЕТА ПРОЧНОСТИ БЕТОННЫХ ЭЛЕМЕНТОВ ТАВРОВОГО, ДВУТАВРОВОГО И КОРОБЧАТОГО СЕЧЕНИЙ

ПРИЛОЖЕНИЕ 4

Справочное

НОМОГРАММА ДЛЯ ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА ЖЕСТКОСТИ НЕТРЕЩИНОСТОЙКИХ УЧАСТКОВ ЭЛЕМЕНТОВ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ, РАССЧИТЫВАЕМЫХ ПО РАСКРЫТИЮ ТРЕЩИН

(1)

где l0 — момент инерции сечения элемента с высотой h0.
