Технологическая карта

установки блокиратора -2 Hyundai Solaris, Kia Cee'd МКПП

· Hyundai (Solaris 1.4, 1.6 МКПП с 20011 г/в), (IМКПП г/в), (Elantra 1.6 МКПП с 2011 г/в)

· KIA (Rio 1.4, 1.6 МКПП с 2011 г/в), (Cee’d 1.4, 1.6 МКПП с 2007 г/в), (Venga 1.4, 1.6 МКПП c 2009 г/в), (Soul 1.6, 1.6D МКПП с 2009 г/в)

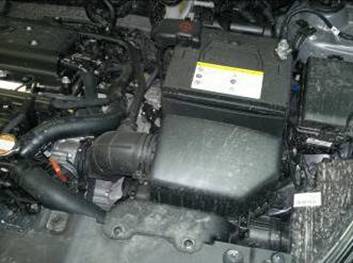

1. В моторном отсеке снять корпус воздушного фильтра и аккумулятор с аккумуляторной площадкой.

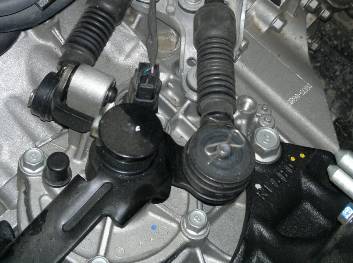

2. Для закрепления основного кронштейна использовать незадействованное резьбовое отверстие М8 (1) и болт крепления упора переключения передач (2)

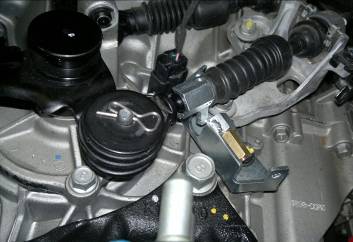

3. Закрепить основной кронштейн. Перевести рычаг КПП в салоне автомобиля в положение «R». На тягу одеть блокирующую втулку и закрепить её тремя винтами.

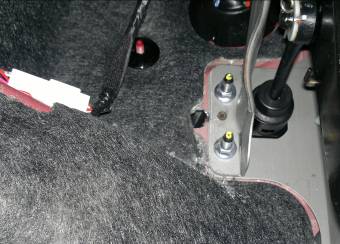

4. Просверлить в моторном щите отверстие диаметром 16мм левее педали сцепления. Провести трос из салона в подкапотное пространство.

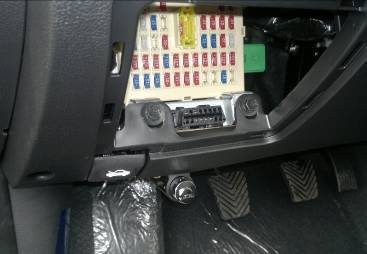

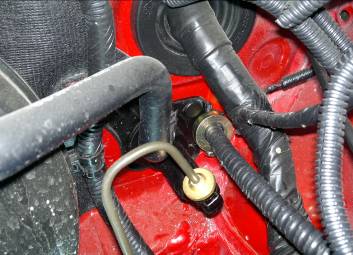

5. Закрепить кронштейн с личинкой при помощи двух штатных болтов, крепящих блок предохранителей. Загерметизировать зазоры в месте прохода троса.

6. Одеть на металлорукав блокирующую шайбу. Шайба должна быть расположена максимально близко к моторному щиту. Зафиксировать её болтом.

7. Отрезать излишек оплетки троса (это удобно делать, например, углом надфиля). Одеть на оплетку троса разрезную втулку. Отрегулировать длину троса таким образом, чтобы в положении «замок закрыт» от торца оплетки оставался конец троса длиной около 80 мм.

80 мм

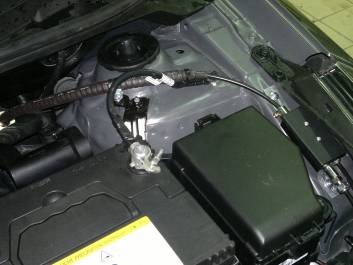

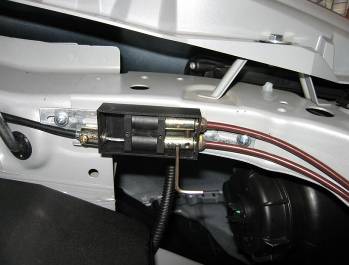

8. Установить трос в разветвитель привода. Закрепить его двумя винтами под шестигранник. Установить на место крышку разветвителя привода.

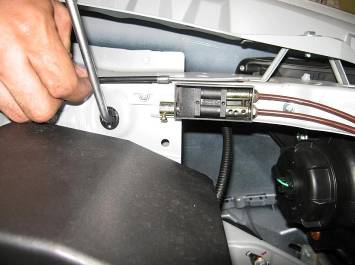

9. Закрепить разветвитель на левом лонжероне.

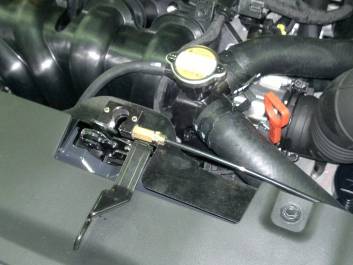

10. Для установки замка капота, на прилагаемой пластине закрепить отрезной квадрат. Закрепить её при помощи двух штатных болтов.

13. Установить на автомобиль все демонтированные элементы. Проверить работоспособность блокирующих элементов замка.
