Перед разборкой картриджа обратите внимание как он собран (это очень пригодится в дальнейшем при сборке).

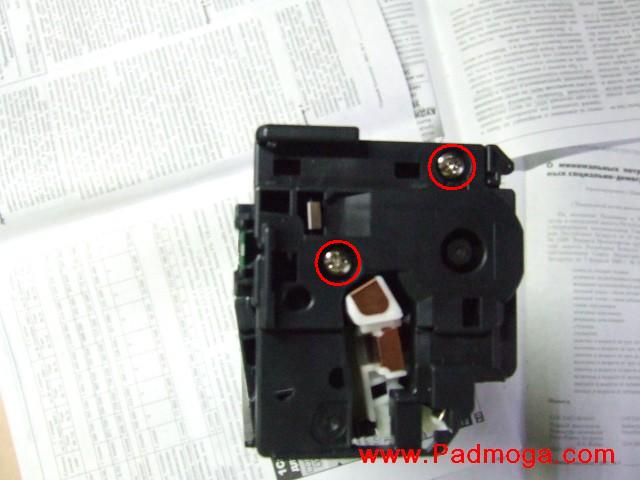

Откручиваем два болтика с одной стороны, но боковину не снимаем

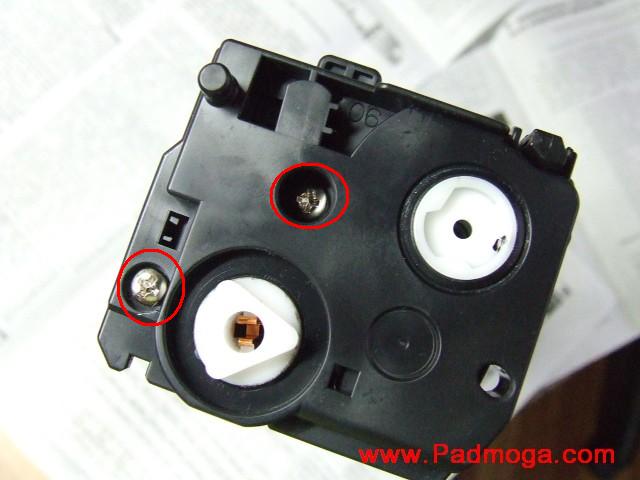

и с другой стороны

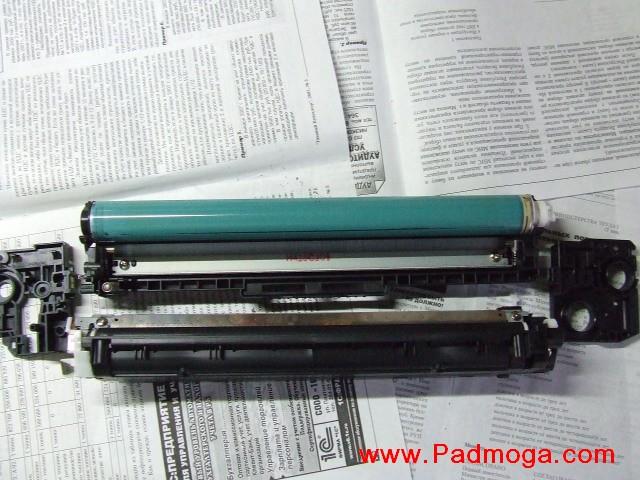

кладем картридж на стол, и аккуратно снимаем боковины, стараясь чтоб фотовал не выпрыгнул.(опять же обратите внимание на расположение половинок картриджа, это очень пригодится на этапе сборки)

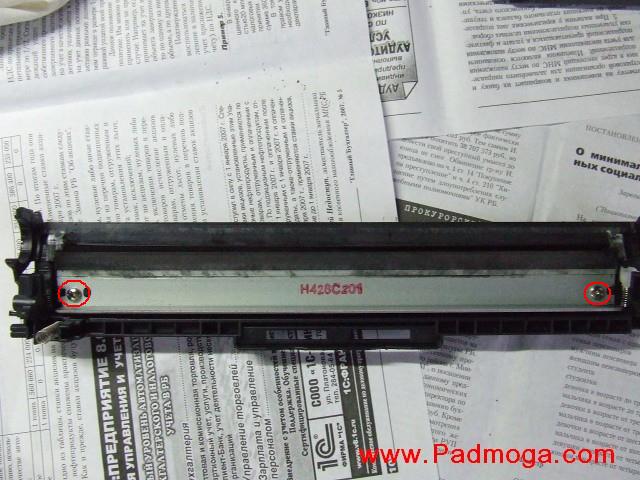

Чистим фотовал чистой ветошью и кладем в темное место, затем вынимаем PCR и тоже тщательно очищаем его от тонера. Затем снимаем чистящее лезвие.

Чистим отходник, и ставим на место чистящее лезвие, пцр и фотовал. Откладываем в сторонку.

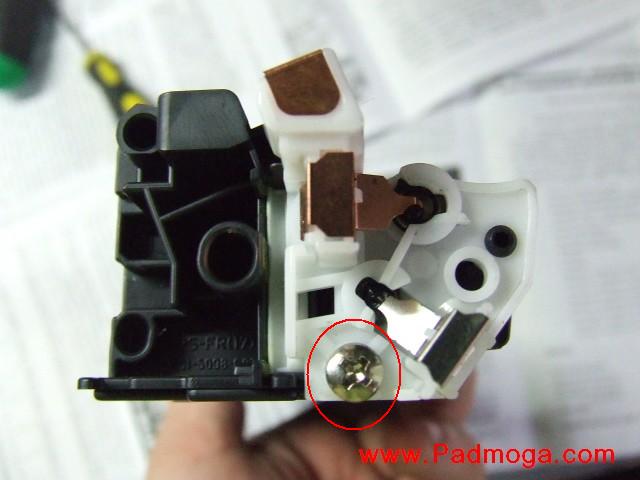

Принимаемся за вторую половинку. Откручиваем болтик.

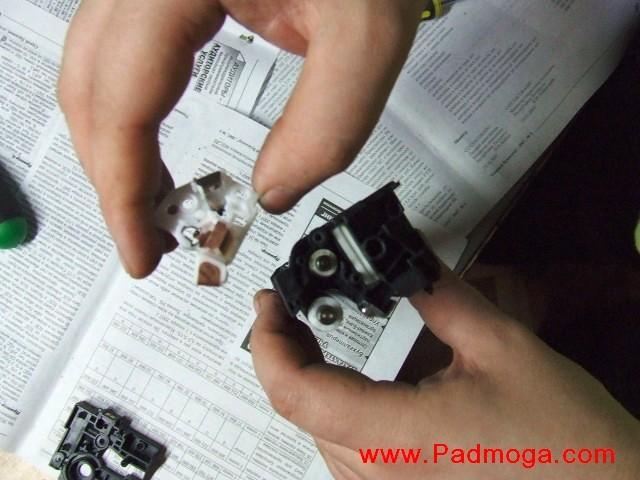

И снимаем контактную площадку.

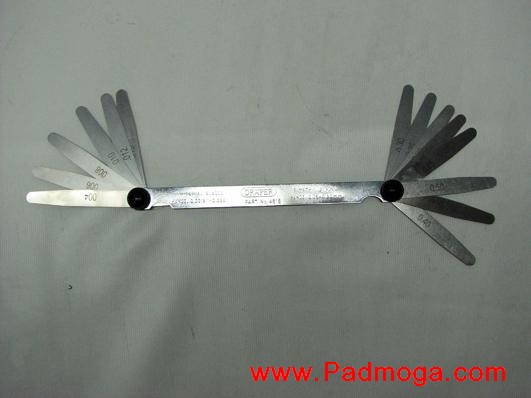

Замеряем щупами зазор дозирующего лезвия.

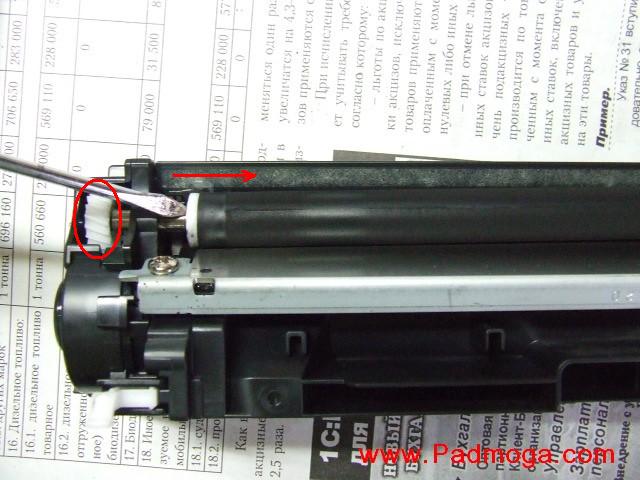

Подталкивая отверткой, вынимаем магнитный вал. (постарайтесь не потерять шестеренку, и белые накладки на магнитном валу, и не забыть их при сборке).

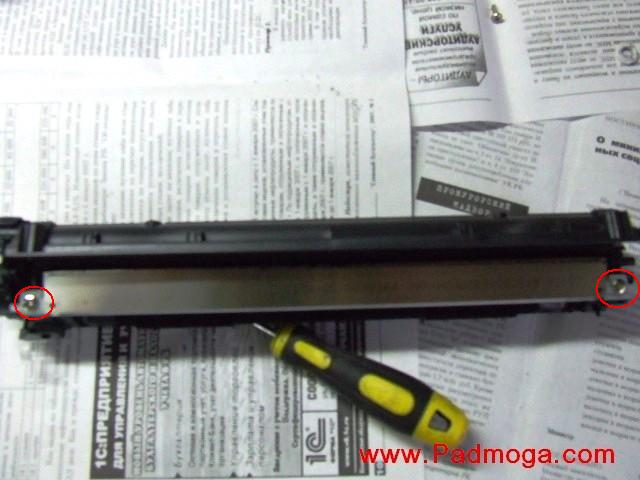

Открутив два болтика, снимаем дозирующее лезвие.

Высыпаем остатки старого тонера, и заправляем.

Ставим на место дозирующее лезвие, магнитный вал (не забыв про шестеренку и бушинги). Собираем половинки и скрепляем их боковинами.
