Инструкция по работе с программой построения продольных профилей - Prof_Prod.

1. Назначение программы.

Программа работает с Цифровой Моделью Местности(ЦММ) созданной на основе имеющихся пикетов/пунктов.

Программа предназначена для автоматической прорисовки продольных профилей на основе рисунка топографического плана в среде AutoCAD или Bricscad.

Исключительное право тиражирования программных средств и документации

принадлежит ФЛП

Адрес для корреспонденции :г. Киев-03148 ул. Вас. Кучера 10 кв. 85

т. 23, моб. 17,

[e-mail], http://geodez-pro.com.ua.

Все права защищены.

2. Установка программы.

Для установки программного обеспечения Prof_Prod необходимо запустить prof_prodsetup.exe с правами администратора. После установки на рабочем столе появится ссылающийся на AutoCAD ярлык Prof_Prod 1.2.

3. Работа с программой.

Управление программой осуществляется про помощи следующей панели.

При работе в Windows 7/8 необходимо убедится что Панель управления-Учетные записи пользователей-Изменение парометров учетных записей установлено в положение Никогда не уведомлять).

3.1. Поверхности

За кнопкой находится группа команд для работы с поверхностями:

Группа работает с Цифровой Моделью Местности(ЦММ) созданной на основе имеющихся пикетов/пунктов.

Кнопка выполняет импорт пикетов/пунктов из текстового файла.

Кнопка выполняет построение поверхности на основе имеющихся пикетов/пунктов, используя алгоритм триангуляции Делоне(Delaunay).

Кнопка изменяет отметку указанного пункта/пикета, после чего выполняется комманда построения поверхности.

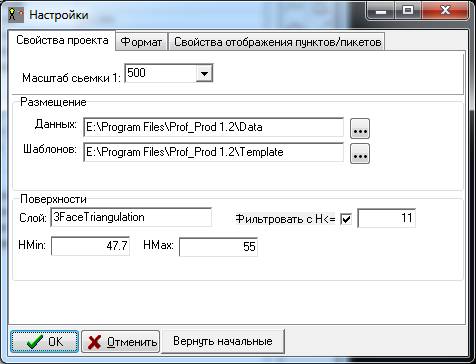

3.2. Команда Настройки

Служит для настройки программы и вызывает следующую форму:

Для возврата к начальным установкам программы нужно щелкнуть по кнопке Вернуть начальные.

3.3. Команда Продольный профиль

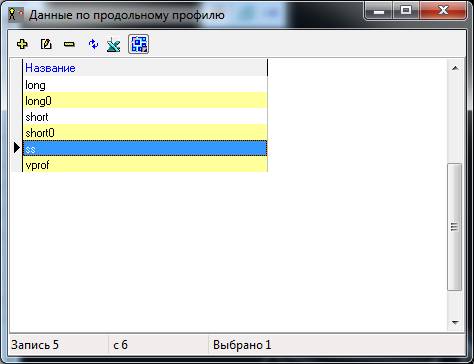

Высвечивает форму списка профилей:

Для создания/удаления профиля необходимо щелкнуть по /.

По щелчку программа вычерчивает отмеченный профиль.

По команде редактирования (двойной щелчок) вызывается форма описания профиля.

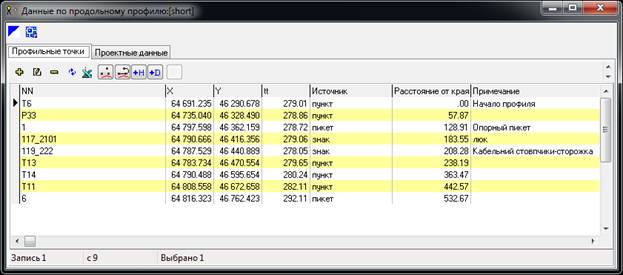

Форма описания профиля

Таблица профильных точек может заполняться вручную, использовать 2D/3D полилинии, блоки с атрибутами, а также отметки выбраной поверхности в текущей точке (команды или ).

Если источник точек полилиния, программа предлагает указать начальную и конечную точку. При отказе от выбора, берутся все точки полилинии, в ее собственном порядке.

В таблицу можно добавлять колонки отметок(кнопка ) и колонки глубин(кнопка ). Для этого нужно указать источник отметок(глубин).

Если в качестве источника выбран блок то все блоки выбранного типа используются как источник отметок(глубин). При этом, если имя атрибута содержит букву H, а содержание числовое, то он рассматривается как отметка, а если имя атрибута содержит букву D, то он рассматривается как глубина. В случае отсутствия подходящего атрибута, берется Z значение блока(если не 0).

Профильные точки можно задавать задавать средствами Автокада (при этом будет вычерчиваться вспомогательная полилиния соединяющая указанные точки) или путем выбора существующей полилинии .

Для всех профильных точек выбирается отметка(глубина) в соответствии со следующим правилом:

· Если 3D полилиния то берется Z значение вершины

· Если блок то(см. выше)

· Если в точке есть построенная поверхность, то берется отметка текущей поверхности

· Иначе поле остается незаполненным

Отметка для глубин высчитывается относительно первой колонки с отметками. Для удаления созданных колонок необходимо выбрать удаляемую колонку и щелкнуть по .

Для обновления колонки ее следует отметить, а затем вновь заполнить данными, щелкнув кнопку .

Выбор всей таблицы Ctrl/A, удаление выбранного Ctrl/D.

Каждая из добавленных колонок является отдельным профилем и может быть настроена в форме настройки чертежа профиля(Флаги Профилировать, Рисовать).

Команда Чертить

Программа запрашивает точку вставки профиля, а затем вычерчивает его используя данные профильных точек и текущие настройки.

Все графические примитивы профиля находятся в группе одноименной имени профиля.

Вид чертежа определяется шаблоном(по умолчанию pro.dwt).

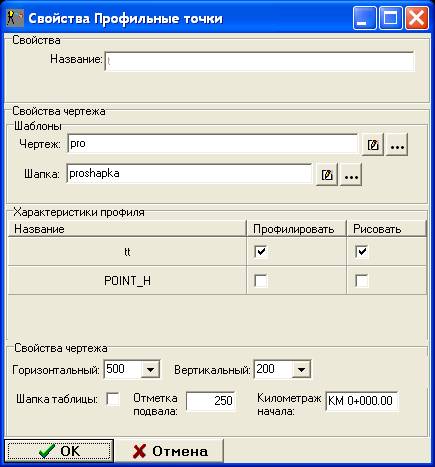

Настройки профиля

Меняя шаблоны чертежа и шапку из одних и тех же исходных данных можно получать различные чертежи профиля.

Изменяя имя блока пикета, можно управлять заплюсовкой точек расположенных после блока пикета(см. \Examples\short.dwg)/

3.4. Команды группы Справки

3.4.1. Команда Что нового?

По команде происходит открытие документа последних изменений в программе.

3.4.2. Команда Документация

По команде происходит открытие текущей документации по программе.

Размещение файлов

Размещение	Описание
<Prof>	Программные файлы. Блок подсветки профильной точки PiketSelFlag.dwg.
<Prof>/Data/Pro	Исходные данные для черчения(xml). Имя файла определяет название профиля
<Prof>/Doc	Документация
<Prof>/Template	Шаблоны чертежа(dwt), шаблон шапки(dwg), программы вычерчивания(lsp)
<Prof>/Examples	Примеры
