Пластиковые системы в промышленности: настоящее и будущее

Пластиковые системы в промышленности: настоящее и будущее

Прикладные исследования физико-химических характеристик термопластичных материалов показали, что эти материалы хорошо противостоят химической и электрохимической коррозии при промышленной перекачке жидкостей. Используя преимущества универсальности термопластиков, можно использовать клапаны и фитинги, в соответствии с различными требованиями выбранной сферы применения.

Химическая стойкость полимеров

FIP изучает и предлагает решения для технологических систем в химической, текстильной, фармацевтической, пищевой, электронной, горнодобывающей и других отраслях; это изучение позволяет изготовить изделия с высокими техническими характеристиками, работающие в среде высоких температур и агрессивных жидкостей, требующих надежных и долговечных изделий

Успех применения термопластичных материалов в условиях с особыми требованиями, наряду с легкостью их установки, минимумом обслуживания и долгим сроком службы определил их распространение даже на обычные системы трубопроводов под давлением.

Совокупность свойств полимеров

Повсеместно большинство систем для распределения воды, в частности очистных (для домашнего хозяйства и промышленности), ирригации, садоводства, ферм (полевые и тепличные системы), спортивных сооружений, плавательных бассейнов, аквапарков, бань изготавливаются из термопластичных материалов.

Непластифицированный ПВХ.

Основные свойства и характеристики:

Хорошая химическая устойчивость: Изделия из непластифицированного ПВХ гарантируют прекрасную химическую устойчивость по отношению к большинству кислот и щелочей, алифатических углеводородов и соляных растворов. Полностью пригодны для работы с пищевыми продуктами, очищенной и неочищенной питьевой воды, а также опресненной воды в соответствии с действующими национальными и международными стандартами.

Оптимальная термоустойчивость: Изделия из непластифицированного ПВХ применяются в температурном диапазоне между 20°C и 50°C для подачи технической и питьевой воды, обеспечивая оптимальные показатели по механическому сопротивлению, хорошую жесткость, низкий коэффициент термического расширения и оптимальную надежность эксплуатации.

Физические свойства:

Параметр	Значение
Предельный кислородный индекс (LOI), %	45
Температура воспламенения, 0С	399
Удельный вес, г/см3	1,38
Абразивная стойкость (потеря веса после испытания абразивным кругом 1000 циклов), мг	15
Коэффициент линейного расширения, м/(м * 0С)	8*10-5

Срок службы: Изделия из непластифицированного ПВХ отличает высокая прочность материала (Минимально необходимое усилие MRS = 25,0 МПа при 20°C) и исключительно долгий срок службы.

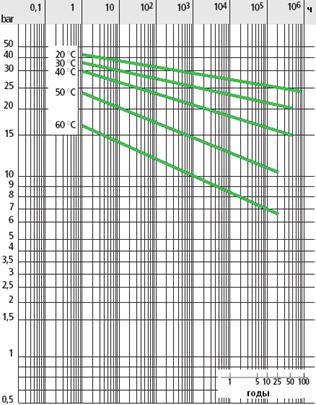

Срок службы арматуры и фитингов FIP из ПВХ для н. у.

График «температура-давление»

Материал	Непластифицированый ПВХ
Цвет:	Серый
Справочные стандарты	Сварка растворителем: метрические размеры согласно ISO 727, UNI EN 1452, DIN 8063 Сварка растворителем: размеры в дюймах согласно BS 4346/1, конические согласно ASTM 2467/76 и JIS. Параллельные резьбы согласно UNI ISO 228/1, DIN 2999, BS 21; конические резьбы согласно ASA В 2.1 и JIS Фланцевые соединения согласно ISO 2084, DIN 8063, DIN 2501, UNI EN 1452, ANSI В1
Сортамент FIP:	Шаровые клапаны: От 16 мм до 110 мм в диаметре Двустворчатые: От 50 мм до 315 мм в диаметре Диафрагменные: От 12 мм до 110 мм в диаметре Обратные: От 16 мм до 315 мм в диаметре Фильтры для отстоя: От 16 мм до 110 мм в диаметре
Класс рабочего давления:	Pу16 при 20°C
Диапазон рабочих температур:	От 0° до 60° C

Системы из хлорированного ПВХ TemperFIP100

Основные свойства и характеристики:

Высокая химическая устойчивость: использование пластиков CORZAN™, полученных в процессе хлорирования гомополимерного ПВХ, гарантирует высокую химическую устойчивость, особенно к сильным неорганическим кислотам, основаниям и щелочными растворами; кроме того, оптимальные механические свойства не изменяются в процессе перекачки горячих производственных жидкостей. Пластики CORZAN™ пригодны для подачи сырой и питьевой воды, опресненной воды и воды для спа-процедур в терапевтическом применении.

Оптимальная термоустойчивость: Кроме всего прочего, хлорированный ПВХ применяется в диапазоне температур от 20°C до 85 °C в промышленных применениях, обеспечивая оптимальное механическое сопротивление, хорошую жесткость, очень низкий коэффициент термического расширения, а также оптимальную надежность эксплуатации.

Огнеупорность: Пластики CORZANTM из хлорированного ПВХ гарантируют хорошую устойчивость к огню, благодаря температуре воспламенения 482°C и высокому предельному индексу кислорода LOI = 60%. Пластики CORZANTM сертифицированы по VO, 5VB e 5VA до UL94.

Физические свойства:

Параметр	Значение
Предельный кислородный индекс (LOI), %	60
Температура воспламенения, 0С	482
Удельный вес, г/см3	1,50
Абразивная стойкость (потеря веса после испытания абразивным кругом 1000 циклов), мг	15
Коэффициент линейного расширения, м/(м * 0С)	6,5*10-5

Срок службы: Пластики CORZANTM обладают высоким показателем периферического усилия на разрыв (Минимально необходимое усилие MRS = 25,0 МПа при 20°C) и обеспечивают исключительно долгий срок службы установки без проявления существенных признаков механического или физического старения.

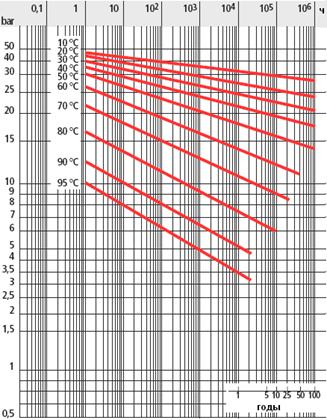

Срок службы арматуры и фитингов FIP из ХПВХ

График «температура-давление»

Материал	Хлорированный ПВХ из пластика CORZANTM
Цвет:	RAI215 • светло-серый
Справочные стандарты	Сварка растворителем (с помощью GLUE TEMPERFIP) – метрические размеры согласно ISO 727, размеры в дюймах согласно ASTM F439 Параллельные резьбы согласно DIN 2999. BS21, ISO-UNI22811 Фланцы ISO2084. DIN 8063, DIN 2501, ANSI B1
Сортамент:	Труба: диаметр от16 мм до 160 мм Фитинги: От 16 мм до 160 мм в диаметре Резьбы: От 0.5 дюймов до 2 дюймов Клапаны: Шаровые: От 16 мм до 110 мм в диаметре Двустворчатые: От 50 мм до 315 мм в диаметре Диафрагменные: От 20 мм до 110 мм в диаметре Обратные: От 20 мм до 63 мм в диаметре Фильтры для отстоя: От 20 мм до 63 мм в диаме тре
Класс рабочего давления:	Pу 16 бар
Диапазон рабочих температур:	От 0° до 100° C

Системы PP-H (полипропилен гомополимер)

Основные свойства и характеристики:

Высокая химическая устойчивость: использование пластиков PP·H гарантирует превосходную химическую стойкость, особенно в случае применения галогенов и щелочных растворов, и обеспечивает постоянные оптимальные механические свойства благодаря использованию специальных добавок. Пластики PP-H полностью пригодны для подачи сырой и питьевой воды, опресненной воды и воды для спа-процедур в терапевтическом применении.

Оптимальная термоустойчивость: PP·H применяется в промышленности в диапазоне средних температур от 10° до 80° C, обеспечивая прекрасную механическую и ударную прочность с высокими коэффициентами прочности.

Физические свойства:

Параметр	Значение
Предельный кислородный индекс (LOI), %	17,5
Температура воспламенения, 0С	360
Удельный вес, г/см3	0,9
Абразивная стойкость (потеря веса после испытания абразивным кругом 1000 циклов), мг	18
Коэффициент линейного расширения, м/(м * 0С)	16*10-5

Срок службы: Пластики PP·H обладают высоким показателем периферического усилия на разрыв (Минимально необходимое усилие MRS = 10,0 МПа при 20°C) и обеспечивают исключительно долгий срок службы установки без проявления существенных признаков механического или физического старения.

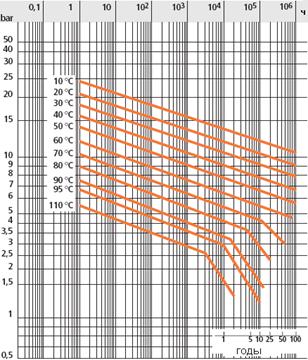

Срок службы арматуры и фитингов FIP из ПП

График «температура-давление»

Материал	PP-H (100) Гомополимер полипропилена
Цвет:	RAL 7032 - бежевый
Справочные стандарты:	Соединение плавлением и сварка встык Сварка согласно DIN 16962 для соединения труб, соответствующих DIN 8077 - UN8318 EN ISO 15494· BS 4991 Параллельные резьбы согласно UNI ISO228/1 - DIN2999 - BS 21 Фланцы согласно ISO 2084,DIN8063, DIN2501,ANSI B1
Сортамент:	Труба: От 20 мм до 400 мм в диаметре Фитинги: Для сварки встык - от 20 мм до 400 мм в диаметре Для крепления плавлением - от 20 мм до 110 мм в диаметре С резьбой от радиусом 0,5 до 2 дюймов. Клапаны: Шаровые: От 16 мм до 110 мм в диаметре Двустворчатые: От 50 мм до 315 мм в диаметре Диафрагменные: От 16 мм до 110 мм в диаметре Обратные: От 20 мм до 315 мм в диаметре Фильтры для отстоя: От 20 мм до 110 мм в диаметре
Класс рабочего давления:	Pу 10 бар
Диапазон рабочих температур:	От 0° до 100° C

Системы PVDF (Поливинилиденфторид)

Основные свойства и характеристики:

Отличная химическая устойчивость: Свойства поливинилиденфторида не изменяются в диапазоне температур от -40°C до 140°C. Поэтому такие трубопроводные системы идеально подходят для применения там, где используются высокие рабочие температуры с минимальным уровнем загрязнения жидкости и оптимальной стойкостью к старению под воздействием атмосферных осадков и ультрафиолета.

Отличная термоустойчивость: Свойства поливинилиденфторида не изменяются в диапазоне температур от -40°C до 140°C. Поэтому такие трубопроводные системы идеально подходят для применения там, где используются высокие рабочие температуры с минимальным уровнем загрязнения жидкости и оптимальной стойкостью к старению под воздействием атмосферных осадков и ультрафиолета.

Огнеупорность: Полимеры SOLEFTM гарантируют оптимальную огнеупорность без применения ингибиторов огня (предельный кислородный индекс = 44%).

Выделение дыма при сгорании - умеренное. Пластик SOLEFTM PVDF аттестован по Ul-94, класс V-O.

Чистота: Пластик SOLEFTM PVDF является очень чистым полимером, который в отличие от других пластиков не содержит стабилизаторов, пластификаторов, смягчителей и ингибиторов огня. Он пригоден для подачи чистой воды и химикатов, если необходимо обеспечить отсутствие примесей в подаваемой жидкости.

Физические свойства:

Параметр	Значение
Предельный кислородный индекс (LOI), %	44
Температура разрушениявоспламенения, 0С	350
Удельный вес, г/см3	1,78
Абразивная стойкость (потеря веса после испытания абразивным кругом 1000 циклов), мг	10
Коэффициент линейного расширения, м/(м * 0С)	12*10-5

Срок службы: Пластики SOLEFTM PVDF обладают высоким показателем периферического усилия на разрыв (Минимально необходимое усилие MRS = 25 МПа при 20°C) и обеспечивают исключительно долгий срок службы установки без проявления существенных признаков механического или физического старения

График «температура-давление»

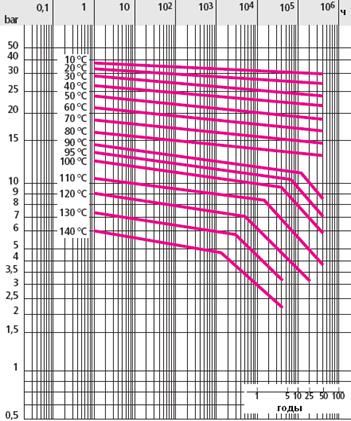

Срок службы арматуры и фитингов FIP из ПВДФ

Материал	Поливинилиденфторид SOLEFTM 1008
Цвет:	Полупрозрачный белый
Справочные стандарты	Сборка плавлением согласно ISO 10931 для соединения труб, соответствующих ISO 10931 > Фланцы согласно ISO2084, DIN8063, DIN2501, ANSI
Сортамент:	Труба: диаметром от 16 мм до 110 мм Фитинги: Для сборки плавлением От 16 мм до 110 мм в диаметре Клапаны: Шаровые: От 16 мм до 110 мм в диаметре Двустворчатые: От 50 мм до 315 мм в диаметре Диафрагменные: От 16 мм до 110 мм в диаметре Обратные: От 20 мм до 63 мм в диаметре
Класс рабочего давления:	Ру16 бар
Диапазон рабочих температур:	От -40° до +140° C
