Рисунок 16 – Гидромотор

Обозначение гидромотора на схемах и параметры, характеризующие его работу, приведены на рисунке 16,

где и – параметры потока рабочей жидкости на входе в гидромотор;

и – параметры потока рабочей жидкости на выходе из гидромотора;

– момент сопротивления на валу гидромотора, как правило, направлен против вращения; – частота вращения вала гидромотора.

При расчете гидромотора можно использовать следующие формулы:

(13)

, (14)

где – рабочий объем гидромотора;

– расход рабочей жидкости через гидромотор;

механический к. п.д. гидромотора, значение которого в рабочем диапазоне скоростей и нагрузок может быть принято постоянным;

– объемный к. п.д. гидромотора, который при известном перепаде давления определяется по формуле

, (15)

где – коэффициент объемных потерь в гидромоторе.

Для гидромоторов с достаточной степенью точности можно считать, что .

2.2.4 Расчёт характеристик сложного трубопровода с разветвлённым
участком и двумя гидромоторами

Как уже отмечалось, эквивалентная схема гидропривода подъёмного механизма представляет собой сложный трубопровод, состоящий из 4-х простых трубопроводов, причём 2-й и 3-й включены параллельно между 1-м и 4-м трубопроводами.

На основании эквивалентной схемы (см. рис. 11) уравнения характеристик простых трубопроводов можно представить в виде:

– для 1-го участка и с учётом (5) и (8)

, (16)

для построения этой характеристики при ручном счёте удобно это уравнение представить в виде , где . кг/м7;

– для 2-го участка с учётом ламинарного режима течения потери на трение определяем по формуле (7), а потери в гидромоторе по формуле (13)

, (17)

при ручном счёте это уравнение представляется в виде ,

где ,

;

– для 3-го участка с ламинарным течением – аналогично (17)

, (18)

при ручном счёте это уравнение представляется в виде ,

где с учётом ,

;

– для 4-го участка с учётом (6) и (8)

, (19)

или , где .

Заметим, что участки 1 и 4 включены последовательно, поэтому для них можно написать общее уравнение , построить характеристику

, (20)

и не проводить в дальнейшем их графического сложения.

В этом выражении

Поскольку характеристики 2-го и 3-го участков линейны, для их построения достаточно двух точек, например, при и .

Для построения нелинейной характеристики рекомендуется определить 5–6 точек, задаваясь произвольными значениями , в интервале . Окончательные результаты расчетов заносим в таблицу 8.

Таблица 8 – Результаты расчёта потерь давления в функции от расхода

, м3/с	0	0,2.10– 3	0,3.10– 3	0,4.10– 3	0,5.10– 3	0,6.10– 3
, МПа	2,99				4,27
, МПа	2,86				4,12
, МПа	0	0,51	1,14	2,03	3,18	4,57

По данным таблицы 8 на графике (рис. 17) строим характеристики , и . Характеристики участков 2 и 3, описываемые уравнениями (17) и (18), имеют вид прямых линий; суммарная характеристика 1-го и 4-го участков , описываемая уравнением (20), имеет криволинейные вид (см. рис. 17).

Рисунок 17 – Характеристики 2-го, 3-го и совместная 1-го и 4-го участков

Затем по правилам графического сложения характеристик параллельных участков 2 и 3 (складываются абсциссы точек потерь давления Dр = f(Q) обоих участков, взятых при одной и той же ординате, иными словами, складываются кривые потерь давления обоих участков по горизонтали) получаем суммарную характеристику участков 2 и 3 (ломаная линия LMN – на рисунке 18). Заметим, что при сложении прямых, достаточно провести сложение по двум точкам.

Данную зависимость можно получить аналитически. Участок LM ломаной линии совпадает с отрезком характеристики . Давление в точке соответствует давлению на характеристике при нулевом расходе .

Объёмный расход в точке определится их уравнения характеристики (18) при давлении

.

Для построения участка выбираем на ней произвольную точку с давлением . Для этого давления находим объёмные расходы:

– для характеристик второго участка , ;

– для характеристик третьего участка , .

– для суммарной характеристики второго и третьего участков

, .

Из подобия треугольников находится уравнение линии суммарной характеристики второго и третьего участков

.

Суммарная характеристика второго и третьего участков – ломаная линия – определяется из условия

(21)

Далее проводим графическое сложение полученной характеристики (ломаная линия ) с характеристикой (20) по оси давлений и в результате получаем суммарную характеристику всего сложного трубопровода – линия (рис. 18):

. (22)

2.2.5 Расчёт основных параметров гидропривода

Пересечение полученной характеристики (22) сложного трубопровода с характеристикой насосной установки (4) определяет рабочую точку гидросистемы (точка на рисунке 17).

Координаты точки можно определить также путём решения системы равнений (4) и (22) для характеристик. Для её решения в системе Mathcad необходимо задать начальные значения искомых величин:

,

а затем записать само решение в виде Given-Find

м3/с

Па.

Итак, координаты рабочей точки гидросистемы:

, .

Поскольку рабочая точка лежит на участке , то, согласно принципу работы регулируемого насоса с регулятором подачи, рабочая характеристика насоса изменяется и протекает по линии (см. рис. 18), параллельной линии. С изменением рабочего объёма насоса соответственно изменяется и его теоретическая подача, которая будет равна . Для определения необходимо провести линию, параллельную линии до пересечения с осью абсцисс.

Это же можно сделать расчётным путём, если вычислить расход для точки пересечения горизонтали, проходящей через точку , с линией (1) (в этом случае отрезки и будут равны):

, ;

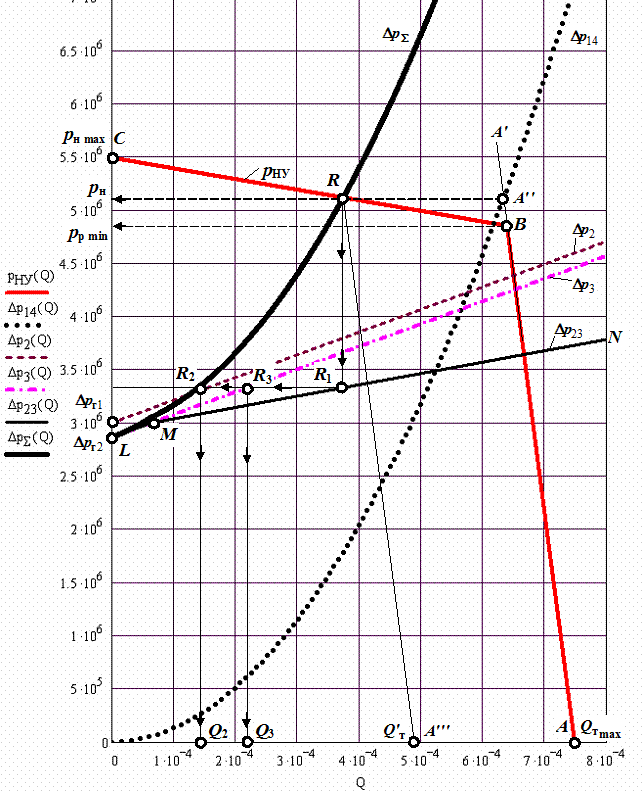

Рисунок 18 – Графики, полученные по результатам расчета

,

Потребляемую гидроприводом мощность определим по формуле для регулируемого насоса

.

Для ответа на вопросы о скорости подъема грузов и коэффициенте полезного действия гидропривода, необходимо найти частоту вращения вала каждого гидромотора, т. е. найти значения расходов и в простых трубопроводах 2 и 3.

При этом исходят из того, что если графически построена зависимость то по одной из известных координат легко находится другая.

Опустив вертикаль из точки , соответствующую подаче насосной установки , находим точку пересечения этой вертикали с кривой и, следовательно, потерю давления на параллельных участках . Давление в точке определяется уравнением характеристики при расходе : , .

Проведя горизонталь через точку , соответствующую потерям давления , находим точки пересечения этой прямой с зависимостями и (соответственно точки и ). Опустив вертикали из точек и , находим соответственно расходы.

Эти же расходы, но более точно можно найти, используя систему Mathcad, позволяющую отыскивать значения аргумента по заданному значению функции:

– задаём начальные приближения , ;

– решение , , ;

, , .

По известным расходам и с учетом передаточного отношения механического редуктора и размеров шкива определяем скорости подъема левого и правого грузов. Из кинематики механизма подъема , где .

Тогда, подставив соответствующие значения, получим:

;

.

Полезная мощность, развиваемая гидроприводом, складывается из мощностей, затрачиваемых на подъем грузов,

.

Коэффициент полезного действия гидропривода равен

.

Приложение А

Дополнительные сведения к курсовой работе по гидроприводу

А.1 Построение характеристики насосной установки с предохранительным клапаном

В настоящее время в большинстве случаев в качестве гидравлических приводов машин используют объемные гидроприводы, в которых источником энергии рабочей жидкости является нерегулируемый или регулируемый объемный насос [2].

Нерегулируемые объемные насосы, как правило, работают совместно с предохранительными или переливными клапанами, а регулируемые – с регуляторами подачи. Совокупность насоса с клапаном и насоса с регулятором принято называть насосной установкой. Поэтому характеристика , использующаяся в расчете, фактически является характеристикой насосной установки.

В 1-м примере выполнения курсовой работы рассматривается построение характеристики объёмного насоса с переливным клапаном, а во 2-м – регулируемого объёмного насоса с регулятором; ниже рассматривается построение характеристики объёмного насоса с предохранительным клапаном.

Объемный насос с предохранительным клапаном. На рисунке А.1 представлены схема и характеристика насосной установки с предохранительным клапаном.

1 – Насос с предохранительным клапаном

Предохранительный и переливной клапаны объединяются под общим названием – напорные клапаны. Принцип работы этих клапанов одинаков, но они различаются по конструкции из-за разных задач стоящих перед ними. Переливные клапаны работают непрерывно, поддерживая заданное давление. Предохранительные клапаны должны срабатывать в критической ситуации при превышении давления выше предельно допустимого. Поэтому главное требование к ним – надежность срабатывания.

На рисунке А.2 приведены две конструктивные схемы напорных клапанов:

а – шариковый, б – плунжерный.

Принцип работы обоих клапанов одинаков: если подводимое к ним давление превысит расчетную величину, то запорно-регулирующий элемент 1 сожмет пружину 2 и произойдет "сброс" давления на слив (рсл).

2 – Напорные клапаны

Если клапан предохранительный, то он срабатывает только в аварийных ситуациях, а при нормальной работе закрыт, т. е. и подача насосной установки . Следовательно, характеристика насосной установки совпадает с характеристикой объемного насоса (рис. А.1 а).

Поскольку эта характеристика практически линейна, ее можно построить по двум точкам (рис. А.1 б):

– первая точка – точка А, соответствующая теоретической подаче насоса, которая определяется по формуле

, (А.1)

где: – рабочий объем насоса; – частота вращения вала насоса;

– координаты второй точки определяются по величине объемного кпд насоса , заданного при определенном давлении ,

, (А.2)

где – объемный кпд насоса при .

Величина по условию задачи может быть задана не в явном виде, а коэффициентом объемных утечек в насосе , который используется в следующей формуле

. (А.3)

Для получения координат точки при этом, в формулу (А.3) подставляют произвольно выбранное давления р и определяют при этом давлении, а затем используют его значение для расчета соответствующей величины по формуле (А.2).

А.2 Мощность, потребляемая насосной установкой

Пересечение характеристики трубопровода с характеристикой насосной установки называется рабочей точкой. Нахождение путем графического построения рабочей точки, позволяет прежде всего определить мощность, потребляемую насосом (насосной установкой) .

Характеристика насосной установки, состоящей из нерегулируемого насоса и предохранительного клапана, в условиях нормальной работы полностью совпадает с характеристикой насоса (см. раздел А.1) и поэтому в случае работы насоса без перегрузки рабочая точка гидросистемы будет лежать на этой линии (точка R на рисунке А.3 а), т. е. всегда подача насосной установки .

3 – Характеристики насосных установок с нерегулируемым насосом

Так как в общем случае, без учета потерь во всасывающем трубопроводе

,

где – объемный кпд насоса при ; – механический кпд насоса,

то при формула, определяющая мощность, потребляемую насосной установкой, для данного случая будет иметь вид

. (А.4)

Для насосной установки, состоящей из нерегулируемого насоса и переливного клапана (см. раздел 2.1), рабочая точка может располагаться либо на участке А-В характеристики насосной установки, либо на участке В-С (см. рис. А.3 б).

Если рабочая точка R располагается на участке А-В, совпадающем с характеристикой насоса, то задача определения потребляемой мощности аналогична рассмотренному выше случаю и при расчете используется формула (А.4).

Если рабочая точка R' располагается на участке В-С, то следует иметь в виду, что подача самого насоса соответствует точке D (см. рис. А.3 б) и равна

,

где – расход через переливной клапан.

Очевидно, что в этом случае также определяется по формуле (А.4). Для насосной установки, состоящей из регулируемого насоса и регулятора подачи (см. раздел 2.2), рабочая точка гидросистемы также может располагаться либо на участке А-В характеристики насосной установки, либо на участке В-С (см. рис. А.4).

Если рабочая точка лежит на участке А-В, то по аналогии со случаями, рассмотренными выше, .

Если же рабочая точка лежит на участке В-С, то согласно принципу работы регулируемого насоса с регулятором подачи при происходит изменении рабочего объема насоса и соответственно изменяется его теоретическая подача, которая при давлении будет равна (см. рис. А.4), т. е. приимеем новую характеристику насоса, соответствующую линии . При этом линии и А-В параллельны, так как при изменении рабочего объема регулируемого объемного насоса объемные потери в нем при равных давлениях можно считать одинаковыми [1].

4 – Характеристика насосной установки с регулируемым насосом

Тогда ,

где значение можно найти, проведя из точки линию, параллельную линии А-В до пересечения с осью абсцисс (точка ).

А.3 Гидроцилиндр с односторонним штоком

В схему любого объемного гидропривода входит гидродвигатель – устройство, преобразующее энергию потока рабочей жидкости в механическую работу на его выходном звене.

При гидравлическом расчете гидродвигатель рекомендуется рассматривать как некоторое специальное местное гидравлическое сопротивление, в котором потери давления идут на совершение полезной работы – перемещение выходного звена, преодолевающего внешнюю нагрузку.

Самыми распространенными гидродвигателями являются гидромотор, в котором выходное звено совершает вращательное движение, и гидроцилиндр – гидродвигатель с возвратно-поступательным движением выходного звена. В разделе 2.2 рассматривается расчёт параметров гидромотора, а в разделе 2.1 – гидроцилиндра, включенного по схеме на рисунке А.5 а; ниже даны некоторые особенности расчёта гидроцилиндра с односторонним штоком.

Самым распространенным типом гидроцилиндра является гидроцилиндр с односторонним штоком, два варианта схемы включения которого представлены на рисунке А.5.

5 – Гидроцилиндр с односторонним штоком

Для гидроцилиндра, включенного по схеме на рисунке А.5 а, с достаточной степенью точности при расчете потери давления, идущей на совершение полезной работы, можно использовать формулу (14):

, (А5)

где – диаметр гидроцилиндра; – механический кпд гидроцилиндра.

Скорость поршня вычисляется по формуле

.

Для схемы на рисунке А.5 б

, (А6)

.

В расчете принимается объемный кпд гидроцилиндра , так как объемные потери в гидроцилиндрах практически отсутствуют, а механический в рабочем диапазоне скоростей и нагрузок можно считать постоянным (если по условию задачи не задан, то в расчете принимают ).

Из-за неравенства эффективных площадей поршня с его правой и левой стороны, расходы жидкости на входе и на выходе гидроцилиндра с односторонним штоком различны. Поэтому в расчете рекомендуется расход выражать через расход .

Для схемы на рисунке А.5 а ,

а для схемы на рисунке А.5 б .

В гидроцилиндрах с двухсторонним штоком, когда эффективные площади с обеих сторон поршня равны, расходы на входе и выходе гидроцилиндра одинаковы.

Из формул (А5) и (А6) видно, что потери давленияв гидродвигателе не зависят от расхода , в него поступающего, а определяются только внешней нагрузкой на его выходном звене и его конструктивными параметрами.

Рекомендуемая литература

1 и др. "Гидравлика, гидромашины, гидроприводы", М., Машиностроение, 1982г., 423с.

2 , "Насосы, гидроприводы и гидропередачи", М., МА-МИ, 1978г., 126с.

3 Бурдун по международной системе единиц. Стандарты. М., 1977г., 216с.

4 , , Фатеев сложных трубопроводов с насосной подачей: Уч. пос. по курсу «Гидравлика, гидромашины и гидроприводы» для студ. машиностроительных спец. / Под ред. . М.: МАМИ, 19с.: ил.
