ИНСТРУКЦИЯ ПО МОНТАЖУ МЕТАЛЛОЧЕРЕПИЦЫ
ВВЕДЕНИЕ
ЗАМЕР КРОВЛИ И РАСЧЕТ МЕТАЛЛОЧЕРЕПИЦЫ
КАК ОБРАЩАТЬСЯ С МЕТАЛЛОЧЕРЕПИЦЕЙ
МОНТАЖ ОБРЕШЕТКИ. ВЕНТИЛЯЦИЯ ПОДКРОВЕЛЬНОГО ПРОСТРАНСТВА
МОНТАЖ КАРНИЗНОЙ ПЛАНКИ
МОНТАЖ ЕНДОВЫ
МОНТАЖ ТОРЦЕВОЙ ПЛАНКИ
МОНТАЖ КРОВЕЛЬНЫХ ЛИСТОВ
ПРАВИЛЬНОЕ КРЕПЛЕНИЕ ЛИСТОВ САМОРЕЗАМИ
КАК ПЕРЕДВИГАТЬСЯ ПО КРОВЕЛЬНОМУ ЛИСТУ
МОНТАЖ КОНЬКА
ПРИМЫКАНИЕ К СТЕНЕ
МОНТАЖ ИЗЛОМОВ КРОВЛИ
МОНТАЖ СНЕГОЗАДЕРЖАТЕЛЕЙ
Введение
Предлагаемая инструкция даёт Вам необходимую информацию о правильном монтаже металлочерепицы. Подробное описание каждого этапа монтажа позволит избежать ошибок, которые могут возникнуть при обустройстве кровельной системы.

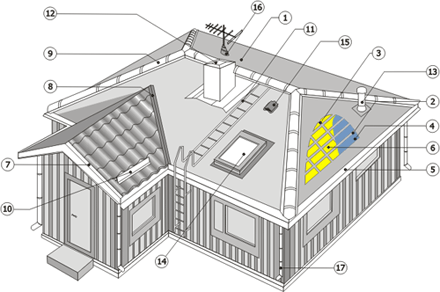

1 Металлочерепица
2 Обрешетка
3 Контробрешетка
4 Гидроизоляция
5 Карнизная планка
6 Утеплитель
7 Торцевая планка
8 Накладка ендовы
9 Коньковая планка
10 Снегозадержатель
11 Лестница
12 Печная труба
13 Вентиляционный выход
14 Мансардное окно
15 Кровельный вентилятор
16 Антенный выход
17 Водосточная система
Для монтажа кровли вам необходимы следующие инструменты: инструмент для резки, шуруповерт, молоток, рулетка, длинная рейка, маркер.

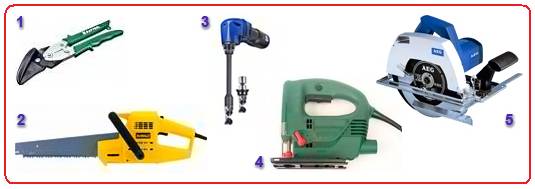

Для резки металлочерепичных листов можно использовать ручные ножницы по металлу (рис.1), ножовку с мелкими зубьями (рис.2), электрические высечные ножницы (рис.3), электролобзик (рис.4), дисковую пилу с твердосплавными зубьями (рис.5). После резки листов сметите металлические опилки, иначе они поржавеют и испортят покрытие.
Места срезов, сколов и повреждений защитного слоя должны быть окрашены специальной краской для предохранения листа от коррозии.
Внимание! Категорически запрещается резать металлочерепицу образивным кругом ("болгаркой") (рис.6), так как под действием высокой температуры выжигается не только полимерное покрытие, но и цинк. В результате начинается бурный процесс коррозии, образуются подтеки ржавчины.
Замер кровли и расчет металлочерепицы
Металлочерепица изготавливается по длине заказчика. Как правило, при расчете кровли из металлочерепицы, длина листа равна длине ската. При монтаже лист металлочерепицы монтируется к основанию так, чтобы край листа металлочерепицы выступал на 40 мм от карниза, для того, чтобы на коньке было пространство для вентиляции. Расчеты металлочерепицы производятся по чертежу, но все-таки измерьте подготовленную конструкцию обрешетки под металлочерепицу. Так же проведите замеры кровли по диагоналям, чтобы убедиться, что она прямоугольная. Небольшие дефекты прямоугольности крыши (до 10 мм) можно скрыть с торцов с помощью доборных элементов.
Внимание! Металлочерепицу рекомендуют укладывать на кровлю с уклоном не менее 14 град.
Количество листов металлочерепицы, легко рассчитывается по формуле: длина карниза делится на полезную ширину одного листа металлочерепицы.
Например, металлочерепица типа "Монтеррей":
- полезная ширина листа - 1100мм;
- длина карниза -11300мм;
- необходимое количество листов металлочерепицы - 11300мм/1100 мм = 10,27.
Значит: 11 шт. * 2 ската = 22 шт.
Примечание: не забудьте, что каждая крыша рассчитывается индивидуально.
Как обращаться с металлочерепицей
Металлочерепица на заводе формируется в пачки, которые обертываются полиэтиленовой пленкой. Погрузка и разгрузка заводских упаковок с листами металлочерепицы осуществляется при помощи крана, кранбалки или погрузчика. Основание под металлочерепицу должно быть ровным и прочным. Поднимать и переносить листы необходимо аккуратно в горизонтальном положении, не допуская сильных перегибов.
Внимание! Края металлочерепицы острые, будьте осторожны.
Металлочерепица может храниться в заводской упаковке не более 1,5 месяца, так как возможна деформация нижних листов в пачке. Если монтаж кровли будет производиться не сразу, то рекомендуется переложить листы металлочерепицы деревянными рейками.
Образовавшуюся в процессе монтажа металлическую стружку необходимо аккуратно удалять с помощью мягкой щетки. При загрязнении поверхности металлочерепицы, смойте грязь мягким моющим средством. Не используйте абразивные чистящие средства и вещества на основе растворителей. Для очистки снега и льда с металлочерепичной кровли не пользуйтесь ломом, скребком или снеговой лопатой.
Монтаж обрешетки. Вентиляция подкровельного пространства

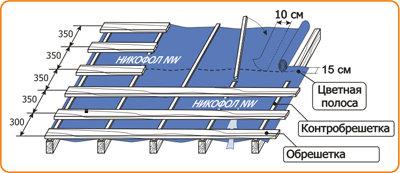

Для обеспечения вентиляции подкровельного пространства большое значение имеет правильно смонтированная контробрешетка и обрешетка. В качестве гидроизоляции под металлочерепицу используйте антиконденсатные пленки. Расстелите пленку вдоль карниза. Обеспечьте провисание пленки между стропилами 1-2 см. Поверх пленки, вдоль стропил, прибейте бруски контробрешетки (минимальное сечение брусков 40х25 мм). Смонтируйте обрешетку на контрообрешетку с шагом, соответствующим шагу волны металлочерепицы.
Выходящая на карниз доска должна быть намм толще других.
Монтаж карнизной планки

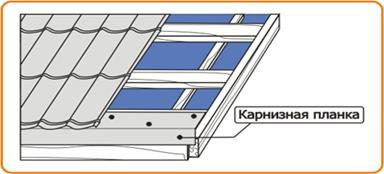

Карнизная планка защищает нижний край обрешетки от воздействия атмосферных осадков.
Прибейте карнизную планку к обрешетке оцинкованными гвоздями, в шахматном порядке, с шагом 30 см.
Нахлест планок по длине 10 см.
Монтаж ендовы
В местах примыкания одного ската к другому установите ендовы и накладки ендовы. Планка нижней ендовы укладывается на сплошную обрешетку из доски, причем нижний край ендовы укладывается поверх карнизной планки.
Между металлочерепицей и планкой нижней ендовы применяется самоклеящийся пористый уплотнитель.
Для придания кровле завершенного и эстетичного внешнего вида после монтажа листов металлочерепицы прикрепите накладку ендовы. Накладка ендовы крепится к листам металлочерепицы в верх волны, с шагомсм.
Монтаж торцевой планки
Торцевая планка крепится снизу вверх саморезами, с шагом 40 см.
Нахлест планок по длине 10 см.

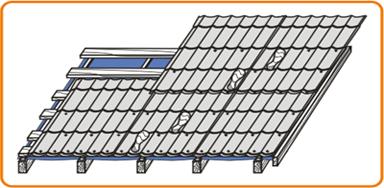

Монтаж кровельных листов

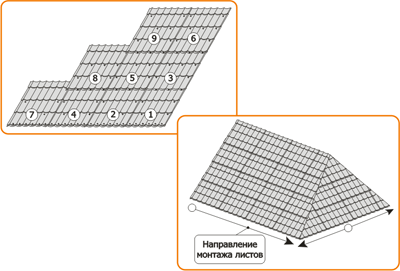

Монтаж металлочерепицы на двускатной крыше начинается с левого или с правого торца ската. В первом случае, следующий лист устанавливайте под последнюю волну предыдущего. Во втором случае, следующий лист - на последнюю волну предыдущего. Монтаж листов металлочерепицы на шатровой крыше следует начинать с середины ската и, равномерно укладывая их, двигаться в разные стороны. Капиллярная канавка каждого предыдущего листа должна быть накрыта последующим. Листы металлочерепицы равняются по краю карнизной планки.
Внимание! Обрезки листов, использованных на одном скате невозможно использовать на других скатах.
Правильное крепление листов саморезами

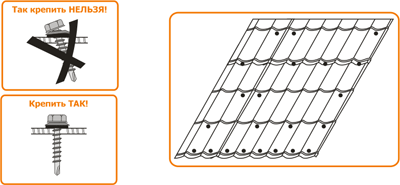

Листы металлочерепицы крепятся саморезами с уплотнительной шайбой в прогиб волны, под поперечной ступенькой профиля, перпендикулярно обрешетке.
Расход саморезов примерно 6-8 шт. на 1м. кв.
Схему крепления листов смотрите на рисунке.
Как передвигаться по кровельному листу
При передвижении по металлочерепице используйте обувь с мягкой подошвой.
Наступайте только в прогиб волны, в местах, где под профилем стоят рейки обрешетки.
Не наступайте на гребень волны!
Монтаж конька
Для вентиляции подкровельного пространства листы не должны сходиться под коньковой планкой вплотную друг к другу. По верхнему краю металлочерепицы приклейте уплотнительную ленту. Конек прикрепите к листам саморезами в верхней точке каждой второй волны.
Нахлест планок по длине 10 см.
Для монтажа полукруглого конька на шатровых крышах применяются специальные элементы (накладки конька формы «Y», шатровые заглушки).
Примыкание к стене

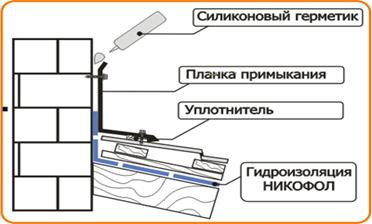

На стыках металлочерепицы с вертикальными поверхностями (стены, трубы и т. п.) закрепите планки примыканий, используя саморезы. Между листом металлочерепицы и планкой примыкания используется самоклеящийся уплотнитель, как показано на рисунке. Нахлест планок по длине 10 см. Для дополнительной герметизации планок примыкания к стене используйте силиконовый герметик. Обклад печной трубы производится с помощью гладкого листа того же цвета, что и металлочерепица (как показано на рисунке). Для дополнительной гидроизоляции мест примыкания используйте самоклеящуюся ленту.

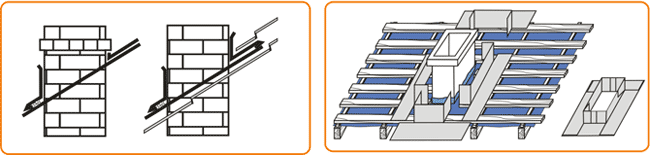

Варианты примыкания к печной трубе

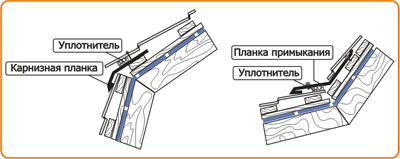

Монтаж изломов кровли
На внешних изломах используется карнизная планка.
Между верхним листом и карнизной планкой приклейте уплотнитель.
На внутренних изломах используется планка примыкания.
Между нижним листом и планкой примыкания приклейте уплотнитель.

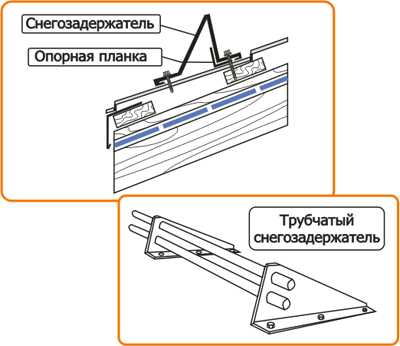

Монтаж снегозадержателей
Для предотвращения схода снега в нежелательных местах, например, над входом, а также для защиты водостоков необходимо устанавливать снегозадержатели.
Установите планку снегозадержания под второй поперечной ступенькой металлочерепицы. Между верхним краем снегозадержателя и листом металлочерепицы, вверху каждой волны профиля, прикрепите опорную планку.
Чтобы прикрепить снегозадержатель непосредственно к обрешетке, используйте длинные саморезы. Нижний край снегозадержателя закрепите вверху каждой второй волны. Кроме планки снегозадержания, описанной выше, возможно использование трубчатого снегозадержателя, который монтируется согласно инструкции, прилагаемой в комплекте.
