Округляем меньшее из полученных значений уставок Кк =68,3% до меньшего целого (кратного десяти) значения Кк окр. мин. Получаем Кк окр. мин = 60%. Таким образом, максимальное значение уставки равно 60%.

Для исключения ложных срабатываний по низкому качеству пламени рекомендуется устанавливать значение уставки на 10 –20 процентов меньше Кк окр. мин, т. е. значение уставки лучше установить 50% или менее.

Устанавливаем в соответствии с таблицей 5 перемычки Х6 Х7 и Х8 в положения, соответствующие выбранному значению уставки.

2.6.4.2 Экспериментальный способ определения максимального значения уставки по качеству пламени:

а) Установить на блоке БКП-2М режим 2 в соответствии с п. 1.5.1.1 настоящего Руководства по эксплуатации.

б) Ввести в блок БКП-2М значение уставки, равное 10% установкой перемычек J1…J3 на штыри соединителей Х6, Х7, Х8 (УСТАВКА), пользуясь таблицей 3.

в) После окончания цикла автоматической настройки блока БКП-2М на качество пламени при минимальной рабочей тепловой мощности горения в технологическом оборудовании, установить значения уставки по качеству пламени равным 20%. В течение не менее 60 с контролировать состояние светодиодных индикаторов МИН каналов 1 и 2 на передней панели блока БКП-2М.

г) При отсутствии включений светодиодных индикаторов МИН увеличить значение уставки на 10% установкой перемычек J1…J3 на штыри соединителей Х6, Х7, Х8 (УСТАВКА), пользуясь таблицей 5. В течение не менее 60 с контролировать включение на передней панели блока БКП-2М светодиодных индикаторов МИН каналов 1 и 2.

НЕ нашли? Не то? Что вы ищете?

д) Увеличивать значения уставки с шагом 10% и контролировать состояние светодиодных индикаторов МИН каналов 1 и 2 на передней панели блока БКП-2М в течение не менее 60 с для каждого значения уставки. Определить значение уставки, при котором хотя бы в одном канале включится светодиодный индикатор МИН.

е) Установить значение уставки не менее чем на 10% меньше, чем то значение, при котором наблюдалось включение светодиодного индикатора МИН хотя бы в одном канале.

2.7 Использование устройства контроля пламени

2.7.1 Устройства допускает работу в одноканальном режиме. При наличии только одного источника пламени в режиме обнаружения наличия пламени, отсутствие канала слежения будет сопровождаться выключением соответствующего индикатора КАНАЛ 1 ПЛАМЯ или КАНАЛ 2 ПЛАМЯ – в зависимости от подключения датчика.

2.8 Возможные неисправности и способы их устранения

Перечень возможных неисправностей и способов их устранения приведен в таблице 7.

Таблица 7

Внешние проявления и дополнительные признаки неисправности

Вероятная

причина

Способы устранения

Не включается индикатор ПИТ. при подаче питающего напряжения

Механическое отсоединение соединителя ХТ3

Проверить и восстановить соединение

Плохой контакт проводов в соединителе ХТ3

Подтянуть винты на клеммной колодке

Отказ источника питания блока БКП-2М

Направить блок в ремонт

Включен индикатор КАНАЛ 1 КЗ или КАНАЛ 2 КЗ

Короткое замыкание линии связи блока с датчиком

Устранить короткое

замыкание

Отказ чувствительного элемента датчика

Заменить элемент

Выключен индикатор КАНАЛ 1 ПЛАМЯ или КАНАЛ 2 ПЛАМЯ

при наличии пламени

Обрыв линии связи блока с датчиком

Восстановить целостность линии связи

Отказ чувствительного элемента датчика

Заменить элемент

Неисправность блока БКП-2М

Направить блок в ремонт

Включена надпись UO на цифровом индикаторе

Отказ источника питания блока БКП-2М

Направить блок в ремонт

3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

3.1 Технические указания

3.1.1 В процессе эксплуатации устройства необходимо проводить техническое обслуживание, своевременное и качественное выполнение которого предупреждает появление неисправностей и отказов в работе и повышает эксплуатационную надежность оборудования, в состав которого входит устройство.

3.1.2 Не реже одного раза в год:

- проверять надежность подключения соединителей к блоку БКП‑2М, очищать соединители от загрязнения;

- проверять подключение заземления, целостность изоляции проводов;

- проверять состояние кварцевого стекла датчиков, производить очистку стекла;

- производить тестирование устройства в соответствии с пп. 2.4.1… 2.4.5.

Примечание - Периодичность проверок уточняется по эксплуатационной документации оборудования, в состав которого входит устройство, а также эксплуатирующей организацией в зависимости от условий эксплуатации (большая загрязненность и т. п.).

3.1.3 Техническое обслуживание устройства, находящегося на длительном хранении, должно включать внешний осмотр. Не допускается наличие грязи, пыли и видимых механических повреждений на поверхности стекол датчиков, электрических соединителях и корпусе блока БКП-2М.

3.2 Порядок технического обслуживания устройства

3.2.1 Внешний осмотр.

3.2.1.1 При проведении внешнего осмотра устройства должно быть проверено:

- наличие и состояние крепежных элементов блока БКП-2М;

- состояние заземляющих элементов;

- надежность крепления электрических соединителей цепей основного и резервного питания, соединителей сигналов управления и сигнализации;

- надежность крепления электрических соединителей линий подключения датчиков к блоку БКП-2М;

- состояние защитного кварцевого стекла датчика ДП-1.

Не допускается наличие грязи, пыли и видимых механических повреждений на поверхности стекла датчика, электрических соединителях и корпусе блока БКП-2М, а также повреждения и обрывы кабелей.

3.2.1.2 При наличии дефектов, не допускающих дальнейшую эксплуатацию, блок БКП-2М или датчик бракуются и направляются в ремонт.

4 СВЕДЕНИЯ ОБ УПАКОВКЕ

4.1 Блок БКП – 2М помещен в упаковочный чехол из полиэтиленовой пленки. Датчики ДП – 1 завернуты в бумагу и помещены в отдельности в чехлы из полиэтиленовой пленки. Эксплуатационная и товаросопроводительная документация уложены в отдельные чехлы из полиэтиленовой пленки. Открытые стороны чехлов заварены тепловой сваркой или застегнуты на полиэтиленовые замки.

4.2 Блок, датчики и документация уложены в картонную коробку, выложенную внутри материалами, предохраняющими от проникновения влаги и пыли. Смещение упакованных изделий устранено при помощи жестких прокладок. Стыки коробки оклеены клеевой лентой.

5 ХРАНЕНИЕ

5.1 Устройство должно храниться в упакованном виде на стеллажах в условиях хранения 4 по ГОСТ .

Срок хранения в упаковке предприятия - изготовигод с момента изготовления.

6 ТРАНСПОРТИРОВАНИЕ

6.1 Упакованные устройства могут транспортироваться в закрытых железнодорожных вагонах, автомобильным транспортом в условиях, соответствующих условиям хранения 4 ГОСТ .

Перевозка изделий производится по правилам перевозок грузов соответствующих транспортных министерств.

6.2 При транспортировании устройств необходимо соблюдать меры предосторожности с учетом предупредительных надписей на транспортных коробках.

Расстановка и крепление в транспортных средствах коробок с комплектами устройств должны исключать возможность их смещения.

7 КОМПЛЕКТНОСТЬ

7.1 Комплектность устройства приведена в таблице 8.

Таблица 8

Обозначение изделия

Наименование

изделия

Количество, шт.

Заводской

номер

Примечание

БКП-2М

Блок контроля

пламени

1

Датчик ДП – 1

Датчик

2

Документация:

ОТА 170.00.00.000 РЭ

Руководство

по эксплуатации

1

Примечание - Стационарные соединительные кабели в комплект поставки не входят.

8 РЕСУРСЫ, СРОКИ СЛУЖБЫ И ХРАНЕНИЯ И ГАРАНТИИ

ИЗГОТОВИТЕЛЯ

8.1 Ресурсы, сроки службы и хранения приведены в разделах 1.2 и 5 настоящего руководства по эксплуатации.

8.2 Предприятие-изготовитель гарантирует соответствие выпускаемых устройств всем требованиям технической документации на них при соблюдении потребителем условий эксплуатации, транспортирования и хранения в течение:

гарантийного срока хранения - 12 месяцев с момента изготовления;

гарантийного срока эксплуатации - 12 месяцев со дня ввода в эксплуатацию.

8.3 Действие гарантийных обязательств прекращается:

а) при истечении гарантийного срока эксплуатации, если устройство введено в эксплуатацию до истечения гарантийного срока хранения;

б) при истечении гарантийного срока хранения, если устройство не было введено в эксплуатацию до его истечения.

9 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

Устройство УКП-2М заводской номер №__________________

Упаковано _____________________ согласно требованиям, предусмотренным в действующей технической документации.

__________________ ___________________ _____________________

Должность Личная подпись Расшифровка подписи

____________________

Год, месяц, число

10 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Устройство____________заводской номер _______________ изготовлено и принято в соответствии с действующей технической документацией и признано годным для эксплуатации.

Начальник ОТК

МП _________________ ____________________

Личная подпись Расшифровка подписи

_________________

Год, месяц, число

11. СВЕДЕНИЯ ОБ ИЗГОТОВИТЕЛЕ

УКРАИНА, г. ХАРЬКОВ – 61004 , а/я 9226 (для писем)

ул. Примакова 40/42,

"ОРГТЕХАВТОМАТИКА"

Тел. Факс. (057); ; .

E-mail: ota@ukr.net.

Информацию об остальной продукции предприятия "Оргтехавтоматика" можно получить на интернет сайте: http://www. ota.

Приложение А

(обязательное)

Чертеж общего вида блока контроля пламени

Приложение А

(продолжение)

Органы индикации и управления

Позиционные обозначения

1 - Индикатор цифровой трехразрядный

2 - Кнопка ИНДИКАЦИЯ

3 - Индикатор ПЛАМЯ канала 1

4 - Индикатор МИН канала 1

5 - Индикатор КЗ канала 1

6 - Кнопка ТЕСТ канала 1

7 - Индикатор ПЛАМЯ канала 2

8 - Индикатор МИН канала 2

9 - Индикатор КЗ канала 2

10 - Кнопка ТЕСТ канала 2

11 - Индикатор ПИТ.

12 - Индикатор РЕЗЕРВ

13 - Соединитель ХТ1 для подключения датчика 1

14 - Соединитель ХТ2 для подключения датчика 2

15 - Соединитель ХТ6 для подключения оптопереключателей

16 - Соединитель ХТ5 для подключения выводов реле К1

17 - Соединитель ХТ4 для подключения основного питания

18 - Соединитель ХТ3 для подключения резервного питания

19 - Соединитель ХТ8 для подключения оптопереключателей

20 - Соединитель ХТ7 для подключения выводов реле К2

21 - Соединитель Х6 для установки критерия оценки пламени

22 - Соединитель Х7 для установки критерия оценки пламени

23 - Соединитель Х8 для установки критерия оценки пламени

24 - Соединитель Х10 для установки режима работы блока

Приложение В

(обязательное)

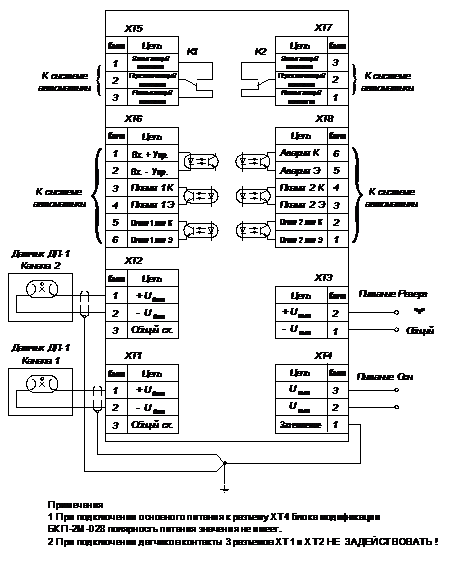

Подключение внешних устройств
