АВТОЗАТЕМНЯЮЩАЯСЯ СВАРОЧНАЯ МАСКА «ХАМЕЛЕОН» СЕРИИ:
BET-09-P, BET-09-N
Инструкция по эксплуатации и техническому обслуживанию
GOLDLAND INDUSTRIAL CO., LTD.
 |
· Надежность
· Простота в эксплуатации
· Подходит для всех видов электросварки
· Плавная регулировка степени затемнения
от 9 до 13 DIN
· Профессиональная серия
· Высокое быстродействие для максимальной защиты глаз и лица
· Двойная система электропитания – солнечная батарея и литиевые элементы 2шт. (с возможностью легкой замены)
· Индикатор разрядки элементов питания
· Кнопка «Test» для проверки сварочной маски перед выполнением работы
· Корпус сварочной маски изготовлен из высокополимерных материалов, износо - и термоустойчив
Автозатемняющиеся маски «хамелеон» серии: BET-09-P, BET-09-N являются средством защиты нового поколения и представляют профессиональную линейку сварочных масок. Все маски этой серии очень легкие (480г), имеют эргономичный дизайн и полностью настраиваемое оголовье.
Сварочные маски обеспечивают сварщику постоянную УФ/ИК - защиту, даже когда фильтр прозрачный и могут использоваться при различных видах сварки, резки и напыления.
ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ СВАРОЧНОЙ МАСКИ
1. При первом использовании сварочной маски удалите предохраняющую пленку с внутреннего и наружного защитного стекла светофильтра.
2. Нажмите кнопку «Lens Test» (тест светофильтра) перед началом работы, что бы удостоверится в нормальной работе маски, вы должны увидеть кратковременное срабатывание фильтра (кратковременное мигание - около 4 раз).
ЕСЛИ ФИЛЬТР НЕ ЗАТЕМНЯЕТСЯ, не начинайте работу!!!
3. Установите необходимую степень затемнения от 9 до 13 DIN (используя таблицу подбора степени затемнения, приведенную в конце данной инструкции) регулятором находящимся на внешней стороне маски (рис.1). Произведите более точную настройку работы светофильтра регуляторами находящимися на внутренней стороне светофильтра (рис.2):
«Sensitive» - установка чувствительности светофильтра (от малой до высокой), и крайнее правое положение регулятора переводит светофильтр в режим «Grind», применяется когда маска не используется, но находится в радиусе сварочных работ. Никогда не сваривайте с маской включенной в режим «Grind», т. к. фильтр находится в спящем режиме и работать не будет!
«Delay» - установка времени задержки перехода светофильтра из затемненного режима в прозрачный режим (Min–Max), после затухания сварочной дуги. Применяется, когда сварка производится большими токами и остывающий металл все еще достаточно яркий после прекращения сварки.
Рис.1
Регулятор степени затемнения
(находится на внешней стороне маски).
Рис.2
Регуляторы точной настройки и батарейный отсек
(находятся на внутренней стороне светофильтра)
4. Фильтр автоматически затемняется, при зажигании сварочной дуги.
5. Если сварочная маска не используется более 15 минут, питание автоматически отключается.
6. Если сварочная маска не будет использоваться длительное время, необходимо извлекать элементы питания из батарейного отсека.
ОБСЛУЖИВАНИЕ
1. Линза фильтра должна очищаться от загрязнений во время замены внутреннего или внешнего защитного стекла.
2. Протирайте маску с помощью чистого куска мягкой ткани.
3. Применяйте неагрессивное моющее средство с куском чистой ткани или бумажным полотенцем. (Не применять чистящее средство непосредственно к линзе фильтра!!!)
ЗАМЕНА ЗАЩИТНЫХ ФИЛЬТРОВ
1. Убедитесь перед работой, что сварочная маска оснащена внешним и внутренним защитным стеклом светофильтра.
2. Необходимо проводить регулярную замену защитных стекол светофильтра в случае их поломки или повреждения. Обязательно производить замену защитного стекла в случае загрязнения сварочными брызгами, так как из-за них ухудшается нормальная прозрачность светофильтра.
3. Внешние и внутренние защитные стекла светофильтра являются расходными материалами и должны регулярно заменяться на аналогичные или соответствующие тех. характеристикам, предусмотренные заводом-изготовителем.
Внимание!!!
· Никогда не ставьте данную сварочную маску и автозатемняющийся светофильтр на горячую поверхность
· Запрещено использовать сварочную маску, работая с взрывчатыми или коррозийными жидкостями, а также поблизости таковых!
· Периодически проверяйте защитное стекло и светофильтр сварочной маски на наличие царапин, трещин и других повреждений. При повреждении каких-либо частей светофильтра немедленно произведите их замену!
· Сварочная маска не обеспечивает полную защиту лица и шеи!
· Данная сварочная маска не подходит для использования с лазерной и ацетиленовой сваркой!
КОМПЛЕКТ ПОСТАВКИ
– сварочная маска с автозатемняющимся светофильтром
– инструкция по эксплуатации и тех. Обслуживанию
* Комплект поставки, так же как и некоторые тех. характеристики могут изменяться в связи с постоянной работой производителя по усовершенствованию изделия.
ТЕХ. ХАРАКТЕРИСТИКИ
Размер смотрового окошка: 90х40 мм
Прозрачность в незатемненном состоянии: DIN 4
Регулировка затемнения: от DIN 9 до DIN 13
Регулятор регулировки затемнения: снаружи
Питание: солнечная батарея и два литиевых элемента питания
(тип литиевой батарейки «CR2032» на 3В)
Время срабатывания (закрытие): 1/20/30000 сек.
Время срабатывания на открытие (плавная регулировка): 0,1 – 1 сек.
Регулировка чувствительности: плавная
Рабочая температура: от -5С до +55С
Температура хранения: от -20С до +70С
Вес: 480г

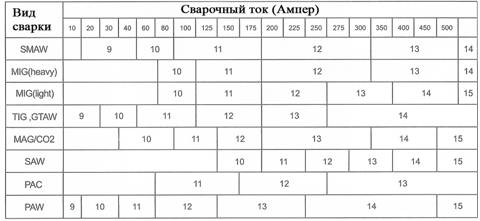

ТАБЛИЦА ПОДБОРА СТЕПЕНИ ЗАТЕМНЕНИЯ (DIN)
SMAW - Дуговая сварка штучным электродом
MIG - Сварка полуавтоматом
TIG, GTAG – TIG сварка (напр. в среде аргона)
SAW – Автоматическая сварка
PAC – Плазменная резка
PAW – Плазменная сварка
