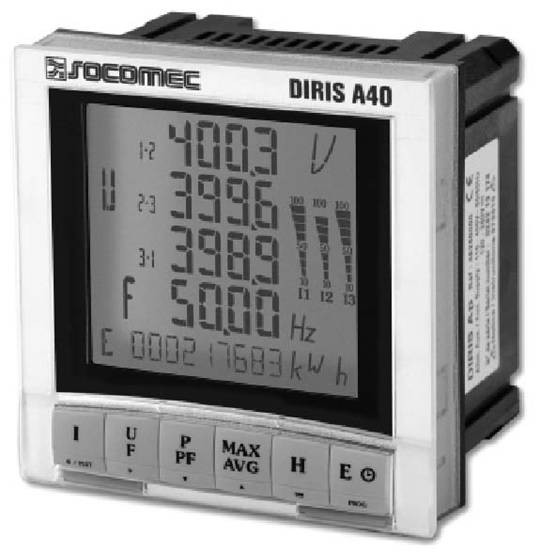

Diris A40/41. Руководство по эксплуатации

Diris A40/41

Руководство по эксплуатации

Содержание:

1. Предостережения___________________________2

2. Вступление________________________________2

3. Описание__________________________________2

4. Установка_________________________________3

5. Программирование_________________________10

6. Управление________________________________20

7. Устранение неисправностей_________________27

8. Технические характеристики.________________28

1. Предостережения

Лица, ответственные за безопасность эксплуатации установки, должны обеспечить допуск к работе только обученного персонала, наличие документации по данной установке, запрет работы неквалифицированному персоналу с этими установками или в их близи.

Квалифицированным персоналом считаются лица, располагающие необходимыми знаниями соответствующих норм, правил, инструкций по ТБ и производственной обстановки, были допущены ответственными за технику безопасности данной системы к проведению соответствующих работ, и способны распознать возможную опасность и предотвратить её. Производитель не несёт ответственность за неисправности, которые произошли из-за расхождения с данной инструкцией.

Опасность повреждения электрическим током, пожара или взрыва.

• устройство должно устанавливаться и обслуживаться только квалифицированным специалистом.

• перед любыми работами на (или в) устройстве изолируйте входы по напряжению и цепи питания и замкните накоротко вторичные обмотки всех трансформаторов тока (PTI Socomec).

• всегда применяйте соответствующее устройство для определения отсутствия напряжения.

• установите все механизмы, дверь и крышки обратно на место перед подачей напряжения.

• всегда подавайте на прибор соответствующее номинальное напряжение.

Аварии, связанные с нарушением данных предосторожностей могут привести к серьёзным последствиям.

Опасность поломки устройства.

Проверьте следующие пункты

• напряжение питания.

• частоту распределительной сети (50 или 60 Гц).

• максимальное напряжение, прикладываемое к входным клеммам прибора (V1, V2, V3 и Vn): 700В АС – линейное или 400В АС – фазное.

• максимальный ток 20А на входные клеммы прибора (I1, I2 и I3).

2. Вступление

Для безопасности персонала и прибора, пожалуйста, прочитайте данную инструкцию по эксплуатации перед подключением.

Проверьте следующие пункты при получении Diris A40/41 в заводской упаковке:

• упаковка в хорошем состоянии

• прибор не был повреждён в процессе транспортировки

• каталожный номер полученного прибора соответствует заказанному

• упаковка содержит прибор вместе с клеммами

• инструкция по эксплуатации.

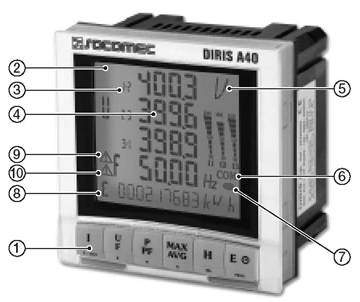

3. Описание

1. Клавиатура с шестью много - функциональными кнопками (визуализация и программирование);

2. ЖКИ с подсветкой;

3. Фаза;

4. Значения;

5. Единица измерения;

6. Индикатор подключения к шине связи;

7. Индикация счётчика электроэнергии;

8. Индикатор счётчика моточасов и электроэнергии;

9. Аварийное реле 1;

10. Аварийное реле 2.

4. Установка

Рекомендации:

• избегайте близости с системами, которые генерируют электромагнитные помехи,

• избегайте вибраций с ускорениями, превышающими 1G при частотах ниже 60Гц.

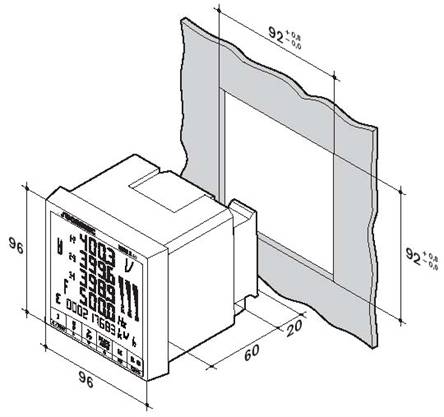

Размеры:

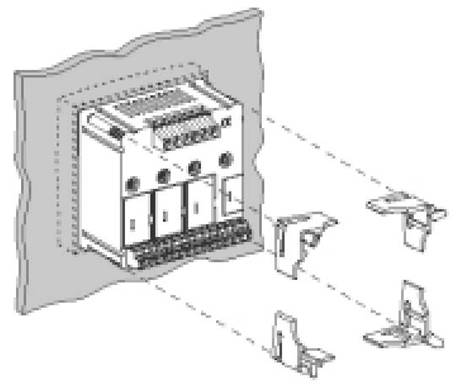

Монтаж:

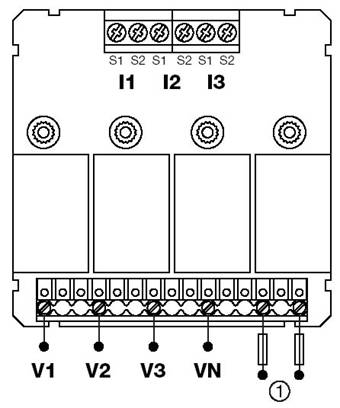

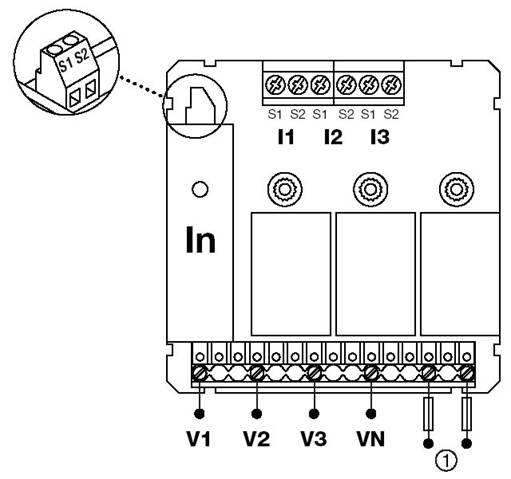

Подключение:

Максимальный момент натяжения для каждого винта составляет 0,4Нм.

При отключении Diris необходимо замыкать накоротко все вторичные обмотки трансформаторов тока. Это можно производить автоматически, используя один из приборов Socomec: PTI. Обращайтесь за дополнительной информацией.

1. Напряжение питания: 110…400В АС

120…350В DC

12…48В DC

2. Предохранитель: 0,5А gG / BS 88 2A gG

Подключение модулей:

- Порт RS485 для связи по протоколу JBUS/MODBUS® (максимум 38400 бод) или PROFIBUSDP® (1,5 Мбод),

- Два настраиваемых импульсных выхода для счётчика активной, реактивной электроэнергий (кВт•ч, квар•ч),

- Спектральный анализ гармонических составляющих тока и напряжения до 15 гармоники,

- Аналоговый выход 0/4 – 20мА,

- Контроль/команды: аварийный выходы.

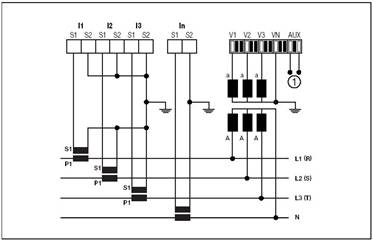

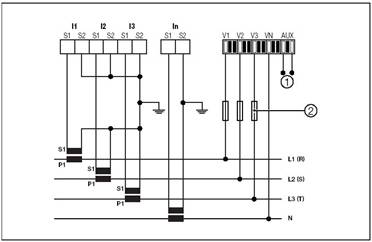

Не сбалансированная трёхфазная сеть (3NBL/4NBL)

1. Напряжение питания: 110…400В АС

120…350В DC

12…48В DC

2. Предохранитель: 0,5А gG / BS 88 2A gG

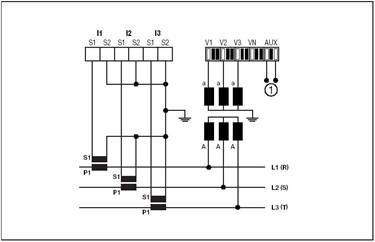

Не сбалансированная трёхфазная сеть (3NBL/4NBL)

Если применяются два трансформатора тока и токи во второй и третьей фазе рассчитываются с помощью векторного суммирования, то точность уменьшается на 0,5%.

1. Напряжение питания: 110…400В АС

120…350В DC

12…48В DC

2. Предохранитель: 0,5А gG / BS 88 2A gG

Сбалансированная трёхфазная сеть (3BL/4BL)

Если применяется один трансформатор тока и токи в третьей фазе рассчитываются с помощью векторного суммирования, то точность уменьшается на 0,5%.

1. Напряжение питания: 110…400В АС

120…350В DC

12…48В DC

2. Предохранитель: 0,5А gG / BS 88 2A gG

Двухфазная сеть (2BL)

1. Напряжение питания: 110…400В АС

120…350В DC

12…48В DC

2. Предохранитель: 0,5А gG / BS 88 2A gG

Однофазная сеть (1BL)

1. Напряжение питания: 110…400В АС

120…350В DC

12…48В DC

2. Предохранитель: 0,5А gG / BS 88 2A gG

5. Программирование

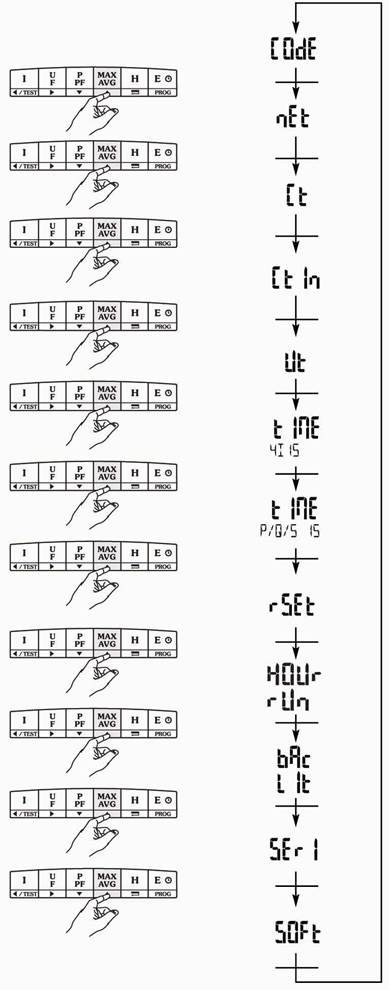

Меню программирования

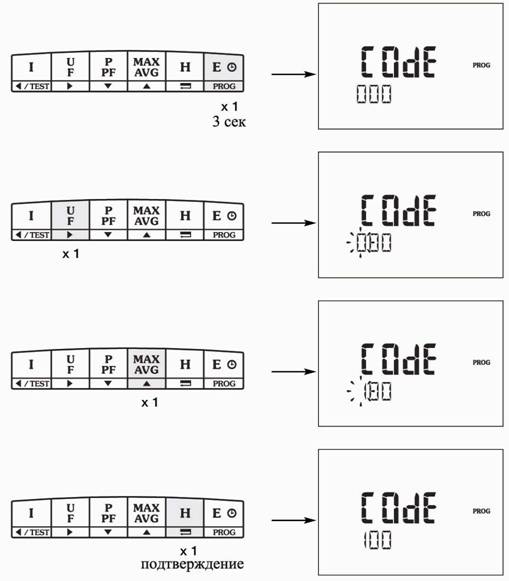

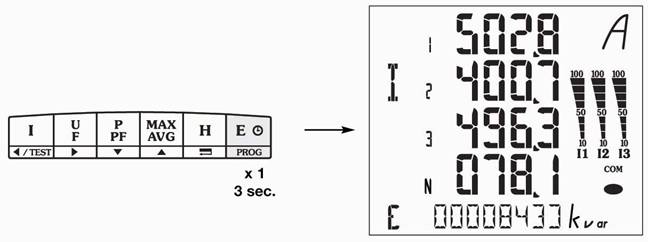

Доступ к режиму программирования

Код 1000

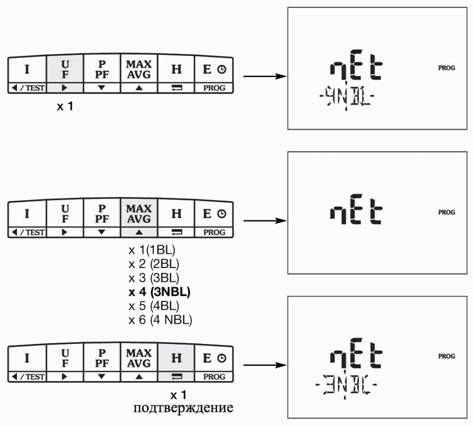

Сеть

Пример: сеть = 3NBL

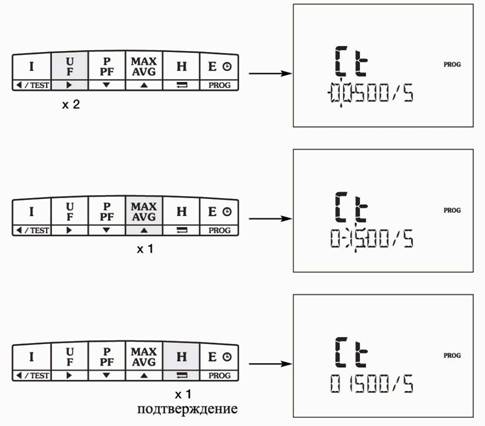

Трансформатор тока

Пример: ТТ = 1500/5А

Трансформатор тока нейтрали для Diris A41

Пример: ТТ In = 1500/А

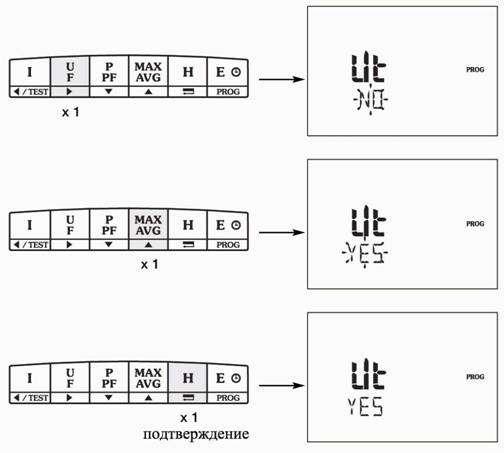

Трансформатор напряжения

Пример: ТН = да

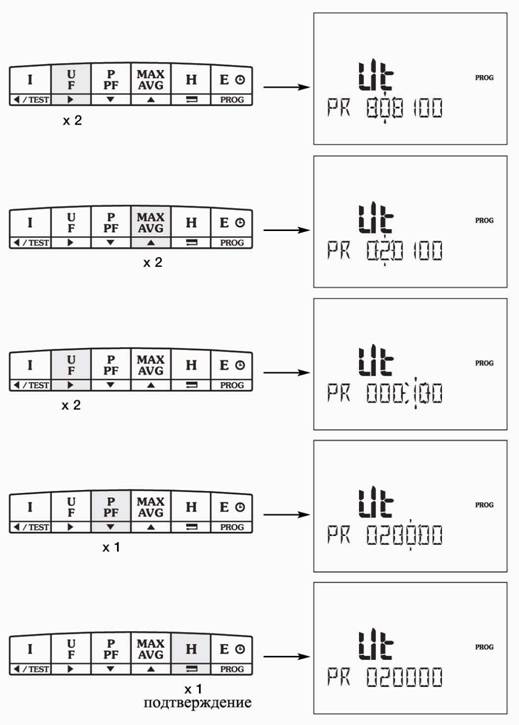

Первичная обмотка трансформатора напряжения

Пример: 20000В

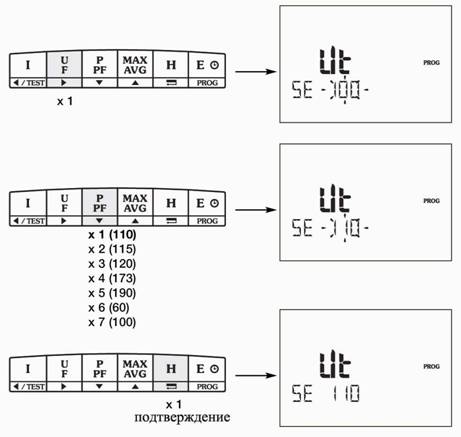

Вторичная обмотка трансформатора напряжения

Пример: 110В

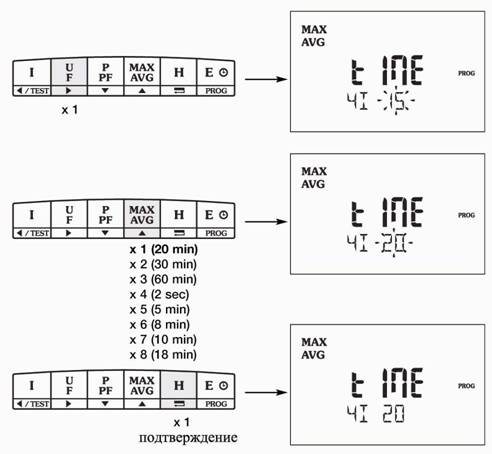

Время интегрирования

Пример: tIME 4I = 20мин

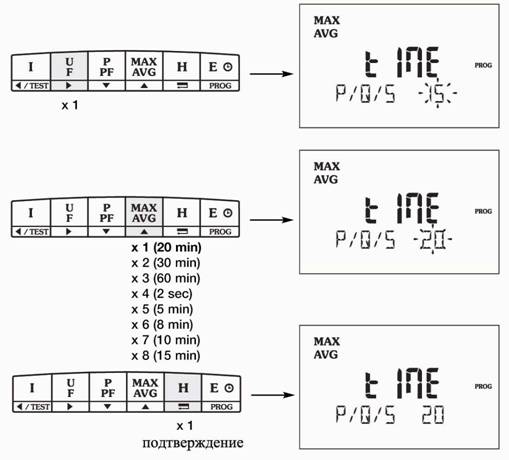

Активное время интегрирования мощности

Пример: tIME P/Q/S = 20мин

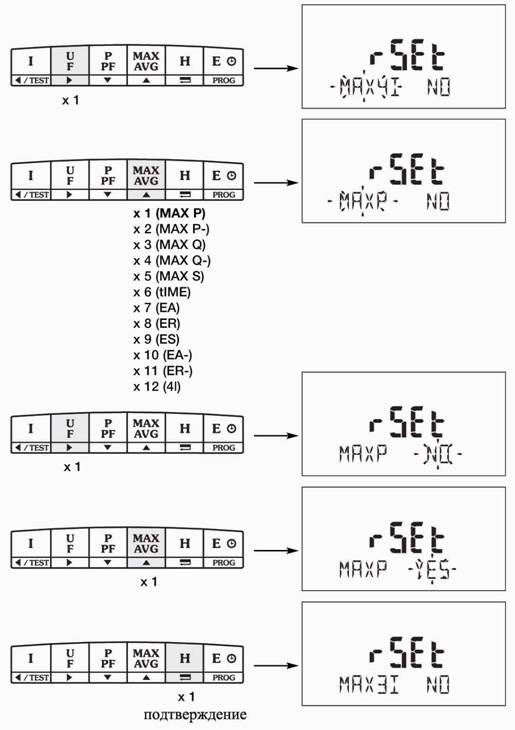

Сброс на ноль

Пример: rSET = EA

EA – счётчик активной энергии

ER – счётчик реактивной энергии

ES – счётчик полной энергии

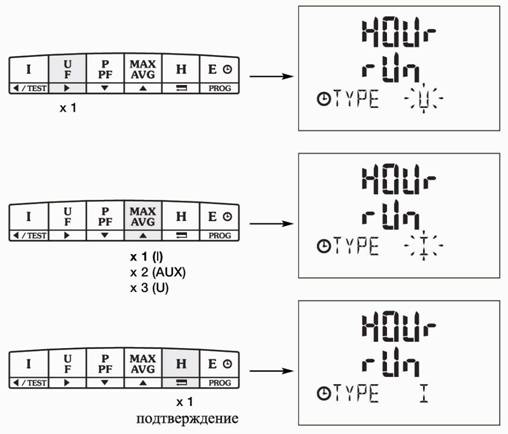

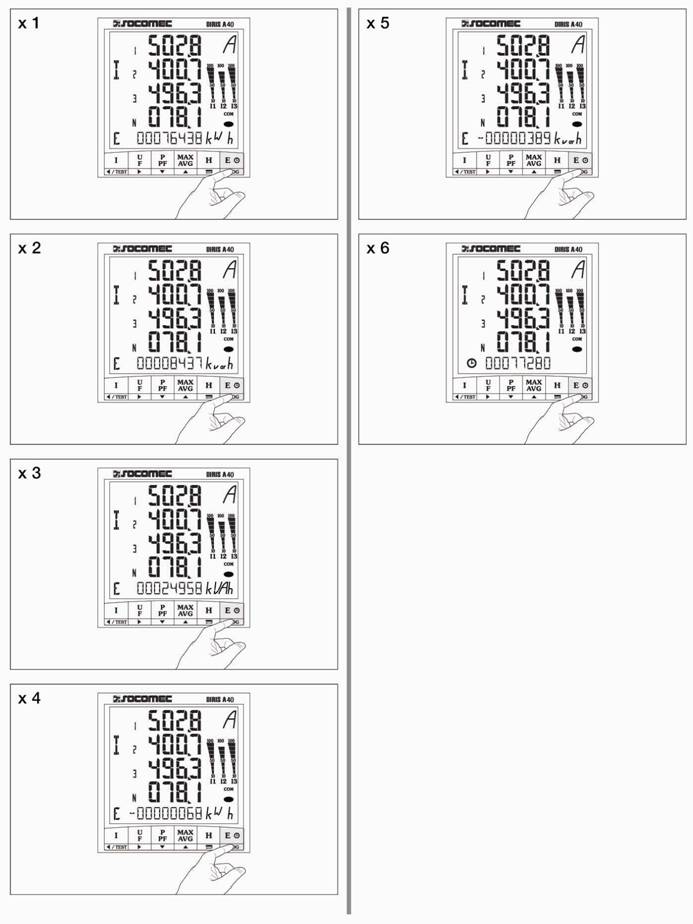

Счётчик моточасов

Пример: HOUr rUn = I

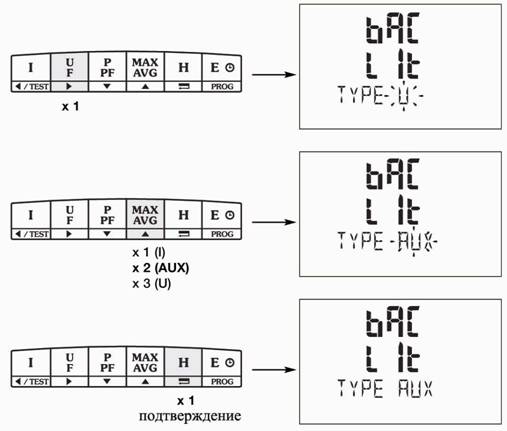

Подсветка экрана

Пример: bACLIT = AUX

AUX – напряжение питания

Серийный номер

Пример: SErl =

Версия программного обеспечения



Выход из режима программирования

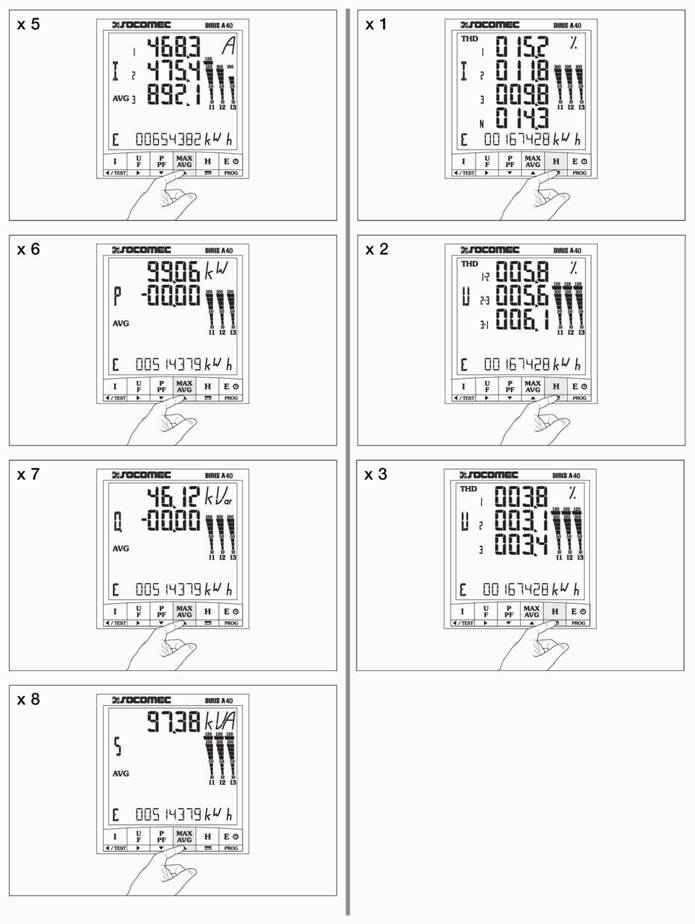

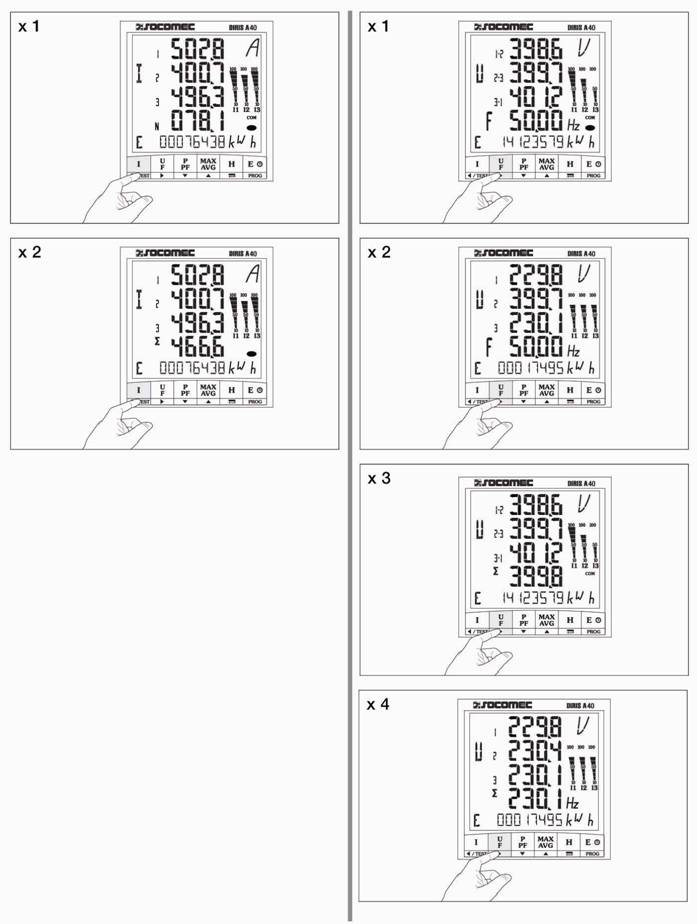

6. Управление

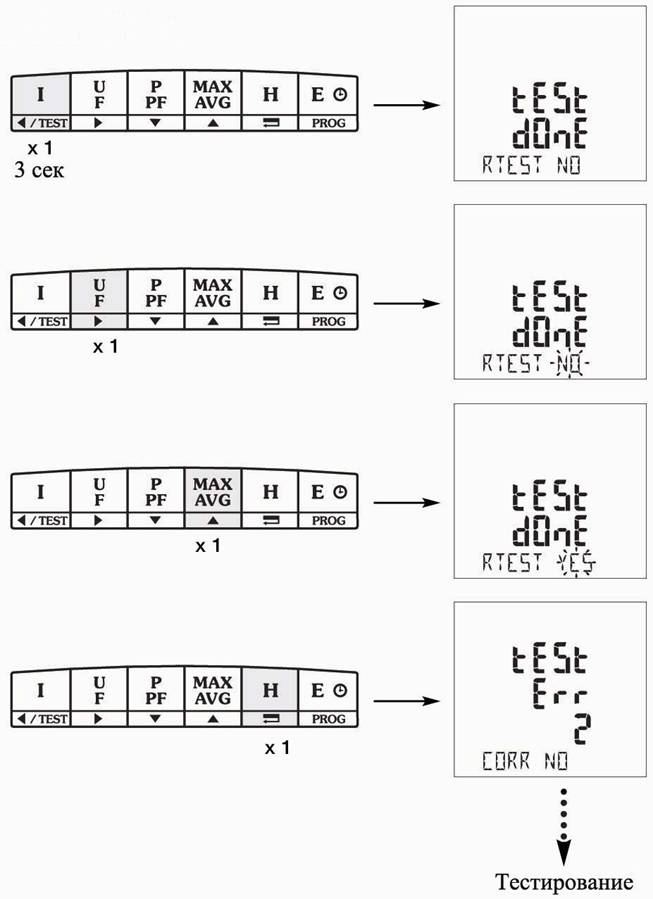

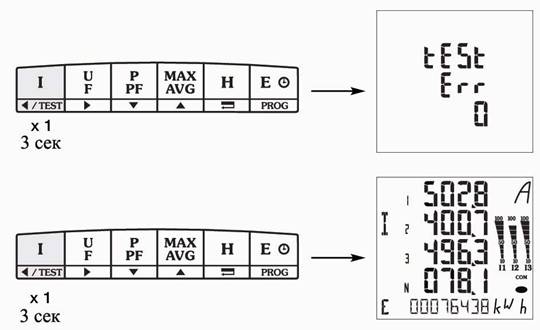

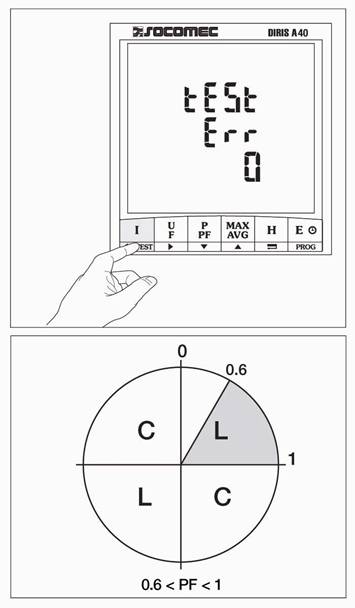

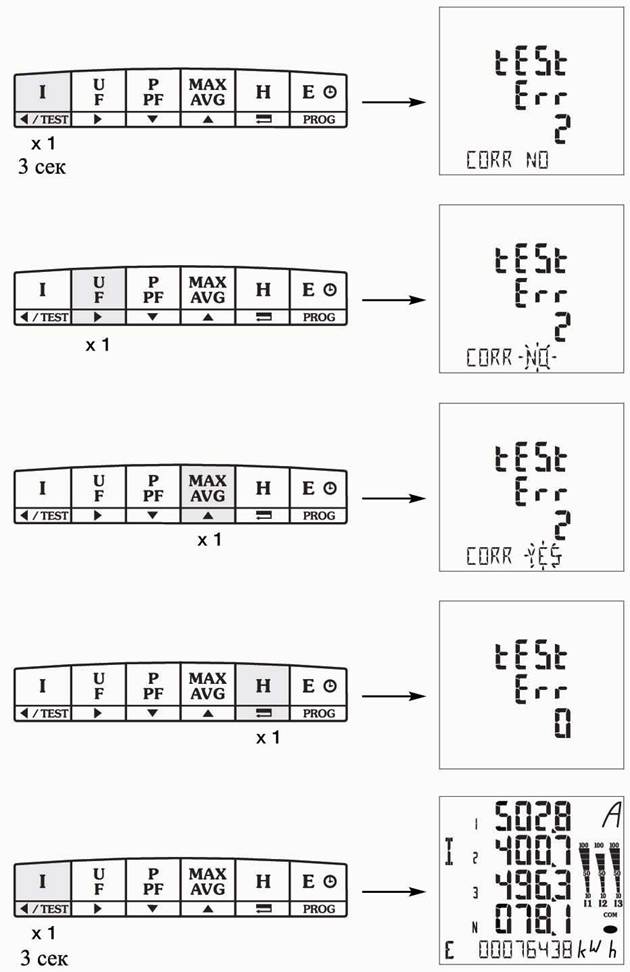

Функция проверки правильности подключения

Err 0 = нет ошибок

Err 1 = не правильное подключение трансформатора тока фазы 1

Err 2 = не правильное подключение трансформатора тока фазы 2

Err 3 = не правильное подключение трансформатора тока фазы 3

Err 4 = неправильное чередование фаз V1 и V2

Err 5 = неправильное чередование фаз V2 и V3

Err 6 = неправильное чередование фаз V3 и V1



Пример: tEsT Err 0

Пример: tEsT Err 2

> вторая операция тестирования

Примечание: эта операция не учитывает изменения, которые произошли во время первого тестирования.

7. Устранение неисправностей

• Устройство отключается

Проверьте напряжение питания

• Отключается подсветка экрана

Проверьте настройки подсветки в меню программирования

• Напряжение = 0

Проверьте подключения

• Ток = 0 или неправильный

Проверьте подключения

Проверьте правильность настройки трансформатора тока в меню программирования

• Мощности и коэффициент мощности (PF)

Используйте функцию проверки правильности подключения

• Пропадание фаз на экране

Проверьте правильность настройки типа сети.

8. Технические характеристики

Корпус
Размеры:	96х96х60 мм или 96х96х80 мм со всеми дополнительными модулями (DIN 43700)
Подключение:	2,5 мм2 для всех отсоединяемых клемм (напряжение и другие) и 6 мм2 для фиксированных клемм (ток)
Степень защиты IP:	IP52 (для передней панели) и IP30 (для корпуса)
Масса:	400г.
Экран
Тип:	ЖКИ с подсветкой
Измерения
Трёхфазная (3 или 4 провода), двухфазная (2 провода) и однофазная сети
Напряжение (действующее значение)
Прямое измерение:	От 50 до 700В АС (линейное напряжение) От 28 до 404В АС (фазное напряжение)
Измерение с помощью трансформатора напряжения:	• Первичная обмотка: до 500кВ • Вторичная обмотка: 60, 100, 110, 115, 120, 173 и 190В АС
Индикация на экране:	От 0 до 500,0кВ
Длительные перегрузки:	760В АС
Период обновления данных:	1 сек.
Ток (действующее значение)
Измерение с помощью трансформатора тока:	• Первичная обмотка: до 10000А • Вторичная обмотка: 1 или 5А
Минимально измеряемый ток:	10мА
Входное потребление:	<0,3ВА
Индикация на экране:	От 0 до 11кА (1,1 от значения на первичной обмотке)
Длительные перегрузки:	10А
Кратковременные перегрузки:	10In / 1сек
Период обновления данных:	1 сек.
Максимальная пропорция KI x KU	10
Мощность
Общая:	От 0 до 8000 МВТ / Мвар / МВА
Период обновления данных:	1 сек.
Частота
	От 45 до 65 Гц
Период обновления данных:	1 сек.
Точность измерений
Ток:	0,5% от 10 до 110% / In
Напряжение:	0,5% от 140 до 700В АС
Мощность:	1% по всей шкале (от -90 до +90°С)
Коэффициент мощности:	1% для 0,5<FP<1
Частота:	0,1% от 45 до 65 Гц
Счётчик активной электроэнергии:	± 1% от 0,02 до 1,2In с PF=0,5L или 0,8C (класс 1 IEC )
Счётчик реактивной электроэнергии:	± 2% от 0,1 до 1,2In с sinφ=0,5L или C (класс 1 IEC )
Напряжение питания
От 110 до 440В АС 50/60 Гц	± 10%
От 120 до 350В DC	± 20%
Потребляемая мощность:	< 10ВА
Условия эксплуатации
Рабочая температура:	От -10 до +55°С (от 14 до 131°F)
Температура хранения:	От -20 до +85°С (от -4 до 158°F)
Относительная влажность:	95%
Точность
Точность по активной энергии	CEI класс 1
Точность по реактивной энергии	CEI класс 2
Соответствие стандартам
Прибор Diris A40/41 соответствует: • европейской директиве по электромагнитной совместимости номер 89/336/CEE от 3 мая 1989, изменённой директивой номер 92/31/CEE от 28 апреля 1992 и директивой номер 93/68/CEE от 22 июля 1993. • директиве по низковольтному оборудованию номер 73/23/CEE от 19 февраля 1973, изменённой директивой номер 93/68/CEE от 01.01.01.
Электромагнитная совместимость
Устойчивость к электростатическим разрядам:	IEC - Уровень III
Устойчивость к излучаемым радиочастотным полям:	IEC - Уровень III
Устойчивость к быстрым переходным процессам и всплескам в электрической сети:	IEC - Уровень IV
Устойчивость к импульсным волнам:	IEC - Уровень IV
Устойчивость к помехам в проводниках:	IEC - Уровень III
Устойчивость к мощным высокочастотным магнитным полям:	IEC - Уровень IV
Излучение помех в проводниках и пространстве:	CISPR11 - Класс B
Устойчивость к понижениям напряжения и кратковременным обрывам:	IEC
Климатические условия
Пределы рабочей температуры:	IEC /IEC От -10 °C до +55 °C
Пределы температуры хранения:	IEC /IEC От -20 °C до +85 °C
Влажность:	IEC 60068-2%
Концентрация соли:	IEC 60068-2,5 % NaCl
Механические характеристики
Вибрации от 10 до 50Гц:	IEC 60068-g
Изоляция
Категория установки:	Для систем до 700В АС (ph/ph) III
Степень загрязнения:	2
Выдерживаемое импульсное напряжение	IEC 60947-1 - V имп: 4 кВ
Передняя панель:	Класс II
Электрическая безопасность:	IEC 61010-1
