Электрошоковое средство охраны периметра с функциями охранной сигнализации G. M.
Назначение
Если обычный забор совместно с техническими средствами охраны периметра является просто пассивным физическим препятствием и средством обнаружения, то электрошоковые средства охраны периметров представляют собой активную систему обнаружения нарушителя, которая реагирует на попытку вторжения, отражает нападение нарушителя, замедляет время преодоления рубежа, и к тому же выполняет все эти функции без вмешательства человека.
Система предназначена для создания проводного электризуемого заграждения различной конфигурации:

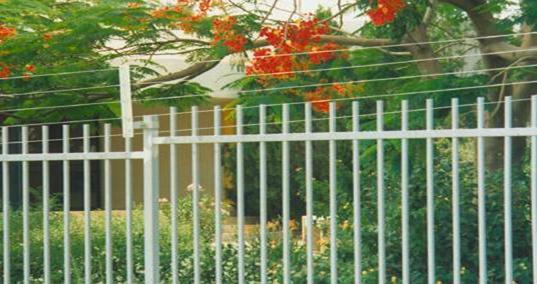

-на существующие заборы любого типа в виде козырька;
-поверху стен и крыш в вид козырька;
-совместно с существующим забором в виде второго забора;
-как отдельно стоящий забор.
Принцип действия.
Электрошоковое средство охраны периметра состоит из чередующихся оголенных электропроводов с низким и высоким потенциалом, несущих электроимпульсы высокого напряжения, которые вызывают нелетальный отражающий шок у нарушителя. В результате воздействия на ограждение (замыкание или обрыв проводов) активизируется сигнал, в виде срабатывания контактов реле, который поступает на охранную панель. Количество проводов, расстояние между ними, длина зоны являются различными конфигурациями, которые обычно используются в соответствии с требованиями по охране объекта. Электрическое проводное ограждение может быть установлено вертикально или под углом для обеспечения более широкого физического препятствия.
Состав.
1. Электронный блок (контроллер) с цифровым микропроцессорным управлением и
преобразователем напряжения ESBA 275 модели 1H1L1E (2H2L2E) для подключения:
- одного (двух) шлейфов высокого напряжения - электризуемой петли провода с
возможностью электрошока;
- одного (двух) шлейфов низкого напряжения, который может быть использован для
подключения петли провода (сигнал тревоги формируется при обрыве или замыкании
проводов между собой).
В контроллере предусмотрена:
- светодиодная индикация импульсов высокого напряжения на выходе;
- светодиодная индикация тревоги по шлейфу низкого напряжения;
- светодиодная индикация разряда батарей;
- выходное реле с «сухим контактами» для подключения к любой приемно-контрольной
панели охранной сигнализации.
2. Промежуточные и оконечные изолирующие опоры различного сечения.
Преимущества.
- Легко устанавливается на существующей стене или заборе, или, как отдельно стоящий
периметральный забор; Представляет собой физическое препятствие для преодоления которого требуется определенное время; Вызывает электрошок, отражающий нарушителя; Действует, как психологический баръер, удерживающий от попыток нарушения тех лиц, которые уже попробовали его воздействие на себе; Обеспечивает высокий уровень обнаружения - способность выявить попытки нарушения и вызвать сигнал тревоги; Низкая стоимость обслуживания; Электропровода могут выполнять функцию основного заграждения, таким образом, отпадает необходимость устанавливать забор;
Технические характеристики
Напряжение питания ,В +12 пост. тока
Потребляемый ток от источника 12 В для 1H1L1E (2H2L2E), mA 35(52)
Период следования импульсов высокого напряжения, с 1
Амплитуда импульса высокого напряжения, В 5000…8000
Допустимое падение высокого напряжения из-за климатических
условий (при сохранении охранной функции),В до 500
Диапазон рабочих температур, С -40-…+70
Преимущества GM технологии перед другими электрошоковыми системами:
5.1. Технология G.M. дает возможность системе автоматически адаптироваться к изменяющимся условиям окружающей среды и изменяющимся условиям на месте. Адаптированный порог не постоянный, изменяется соответственно условиям поля таким, как уровни влажности, пыль и т. д. с тем, чтобы сохранять наивысший порог сигнала. Система может быть предварительно запрограммирована в соответствии со специфическими условиями местности. Любые необходимые изменения предпринимаются путем изменения параметров микропроцессора. Адаптивная пороговая способность снижает объем периодичного обслуживания требуемого заборам.
Электрошоковая система охраны периметра G. M. сертифицирована в соответствии с международно признанными стандартами безопасности CENEREC EN 61011.
