Настройка модема TP-Link TD-W8960 в режиме прозрачного моста

Настройка модема TP-Link TD-W8960 в режиме прозрачного моста

Пункт 1

Сначала нужно настроить сетевую карту Вашего компьютера, как показано в инструкции.

Пункт 2

Теперь приступаем к настройке модема. Наберите в адресной строке вашего Интернет - браузера (Opera, Internet Explorer и т. д.) адрес 192.168.1.1 и нажмите клавишу «Enter». Появится окно запросом Имени пользователя и Пароля. Прописываем:

Имя: admin

Пароль: admin

Нажимаем кнопу «Login».

Пункт 3

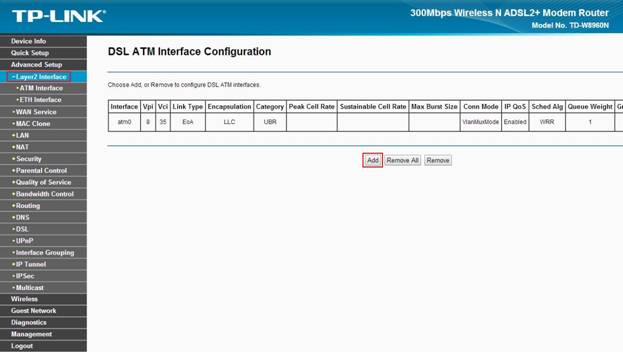

Откроется главное меню модема. Выбираем раздел «Layer2 Interface» и нажимаем кнопку «Add».

Пункт 4

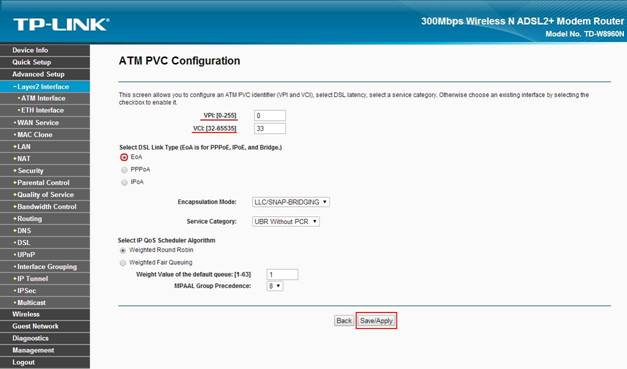

В открывшемся окне вводим настройки как показано на скриншоте:

- Внимание! Значения VPI и VCI:

для юридических лиц: VPI = 0, VCI = 33;

для физических лиц: VPI = 1, VCI = 34.

- Select DSL Link Type (EoA is for PPPoE, IPoE< and Bridge.) выбираем EoA

После того, как все параметры введены, нажимаем кнопку «Save/Apply».

Пункт 5

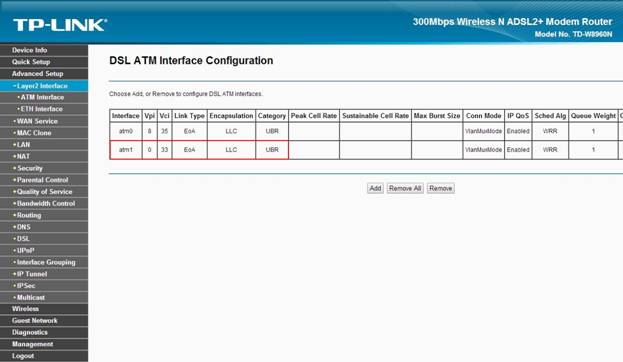

В итоге появится новый интерфейс с названием atm1, который нам понадобиться в дальнейшем при настройке.

Пункт 6

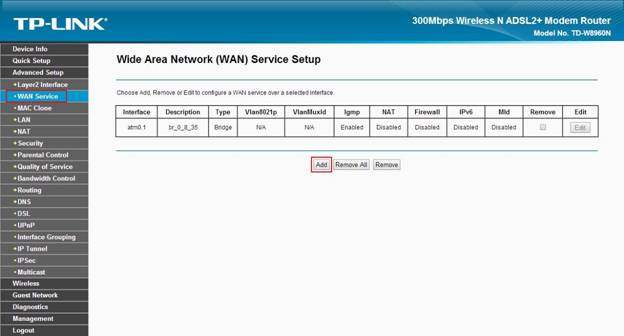

Переходим в раздел «WAN Service». Нажимаем кнопку «Add».

Пункт 7

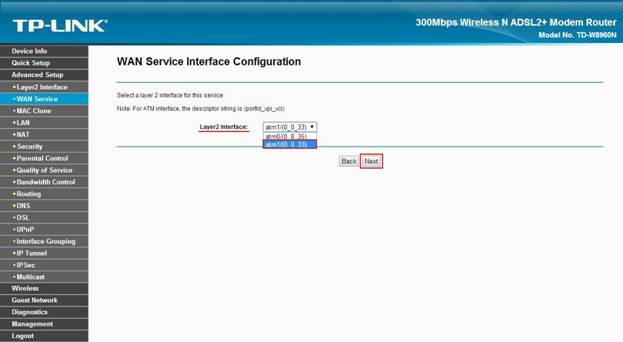

На появившейся странице выбираем созданный нами ранее интерфейс. Для это в Layer2 Interface выбираем atm1/(0_0_33) и нажимаем кнопку «Next».

Пункт 8

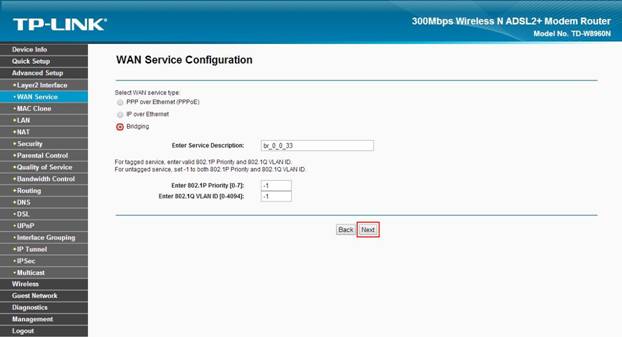

На следующей странице выбираем Bridging и нажимаем кнопку «Next».

Пункт 9

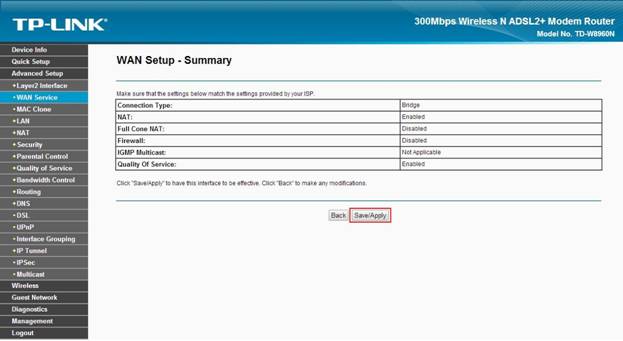

На следующей странице Вы увидите сводную таблицу настроенных значений. Нажимаем кнопку «Save/Apply».

Пункт 10

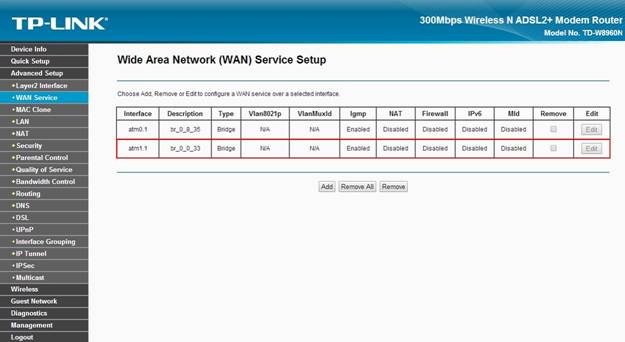

Далее Вы снова попадете в раздел «WAN Service», на котором можно увидеть настроенный только что Bridge-интерфейс.

Пункт 11

Теперь для выхода в Интернет нужно создать PPPoE-соединение.
