Мультиметр цифровой специализированный (стр. 3 )

При проведении поверки должны использоваться средства поверки указанные в табл.2.

Таблица 2.

Номер пункта НД по поверке	Наименование и тип основного или вспомогательного средства поверки
		Калибратор программируемый П320
		Калибратор программируемый П321
	Установка для поверки вольтметров В1-9
	Осциллограф С1-65
	Калибратор универсальный В1-28
	Конденсатор постоянной емкости номиналом не менее 0,47

Примечания: 1. Вместо указанных в таблице средств измерений разрешается применять другие

аналогичные измерительные приборы, обеспечивающие измерения соответствую-

щих параметров с требуемой точностью.

2. Все средства поверки должны быть исправны, поверены и иметь свидетельства

(отметки в формулярах или руководствах об эксплуатации) о поверке.

3. УСЛОВИЯ ПОВЕРКИ

Все испытания прибора и измерение их характеристик должны проводиться в нормальных условиях.

температура окружающего воздуха, °С 20 ± 5 ;

относительная влажность окружающего воздуха, % 65 ± 15 ;

атмосферное давление, кПа (мм рт. ст.) 84,5…… 795).

Примечание. Допускается проведение поверки мультиметра в условиях реально

существующих в лаборатории и отличающихся от нормальных, если они не выходят за

пределы рабочих условий, установленных технической документации на поверяемый

прибор и КИА, применяемую для поверки.

4. ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением операций поверки необходимо выполнить следующие подготови-

тельные операции:

проверить комплектность прибора;

разместить поверяемый прибор на рабочем месте, обеспечив удобство работы;

выдержать поверяемый прибор и средства измерения не менее 3 ч в условиях по р. 3.

5. ПРОВЕДЕНИЕ ПОВЕРКИ

5.1. Проверка качества сборки и внешнего вида проводится путем внешнего осмотра

мультиметра (без вскрытия, снятия и разборки узлов) на наличие механических

повреждений, царапин, сколов.

Надписи на мультиметре должны быть четкими.

При наличии дефектов мультиметр подлежит забракованию и направлению в ремонт.

5.2. Опробование

При проведении опробования подготовить прибор к использованию в соответствии

с руководством по эксплуатации на прибор.

Проверить временные характеристики работы коммутатора поляризационных цепей с

помощью осциллографа С1-65 непосредственным отсчетом по осциллограмме.

Структурная схема соединения приборов приведена на рис.1



Рис.1. Схема проверки временных характеристик

На приборе установить режим измерения поляризационного потенциала, время задержки измерения - t1 .

На осциллографе С1-65 установить развертку 2 мс. Произвести отсчет периода повторения импульсов. Это есть период цикла измерения.

На осциллографе С1-65 установить развертку 10 мкс. Начало синхронизации по отрицательному перепаду. Должна наблюдаться следующая осциллограмма.

U



t



t1 tизм tзад



Установить на приборе время задержки измерения t2.

На осциллографе установить развертку 50 мкс. Провести измерение t2.

Повторить измерения при установленном времени задержки t3 , t4 при развертках осциллографа 100 мкс и 500 мкс.

Мультиметр должен удовлетворять требованиям п.2 технических характеристик данного руководства. При обнаружении неисправности мультиметр подлежит забракованию и направлению в ремонт.

Проверить основные режимы работы прибора.

Установить диапазон измерения напряжения постоянного тока «2000 мВ»,

замкнуть входные гнезда между собой,

показания индикатора должны быть +/- 1мВ,

нажать кнопку «К», при этом на индикаторе должно загореться значение компенсационного напряжения, определяемого положением резистора расположенного

с правой боковой поверхности прибора. Отключить компенсационное напряжение - нажав

кнопку «К».

Установить режим измерения сопротивления на пределе «200Ώ», на индикаторе должно

загореться «199,9» , «Ώ» и мигать в левом верхнем углу символ «R».

Замкнуть между собой входные контакты, при этом показания прибора должны быть

+/- 3ед. изм и звучать тональная звуковая сирена.

Операции повторить на диапазонах «2К», «20К», «200К», «2000К».При этом должна отсутствовать сирена.

5.3. Определение метрологических характеристик

5.3.1. Проверка диапазона и основной погрешности измерения напряжения

постоянного тока на всех поддиапазонах проводится путем сличения показания

прибора с показаниями образцового средства, в качестве которого

используется вольтметр - калибратор универсальный П320 по схеме, приведенной на рис.

+ _

Перед началом работы подготовить П320 в соответствии с его техническим описанием.

Включить прибор нажатием кнопки «вкл.» и перевести его в режим изме-

рения напряжения постоянного тока на диапазоне «200 мВ» .

На калибраторе П320 установить выходное напряжение 100 мВ ( Uo ) .

Произвести отсчет показаний проверяемого прибора ( Ui ) .

Результаты наблюдений занести в таблицу протокола проверки.

Далее следует повторить испытание прибора в следующих значениях про-

веряемых точек и диапазонах измерений :

Точка проверки Диапазон

- 100 мВ 200 мВ

+/- 190 мВ 200 мВ

+/- 500 мВ 2000 мВ

+/- 1000 мВ 2000 мВ

+/- 1990 мВ 2000 мВ

+/- 5 В 20 В

+/- 10 В 20 В

+/- 19 В 20 В

+/- 50 В 200 В

+/- 100 В 200 В

+/- 190 В 200 В

+/- 500 В 1000 В

+/- 900 В 1000 В

Результаты наблюдений занести в протокол поверки.

Основную погрешность измерения напряжения постоянного тока определяют

по формуле –

Ui - Uo

δ U = -- x 100% .

Uo

5.3.2. Проверка диапазона и основной погрешности измерения напряжения

переменного тока на всех поддиапазонах проводится путем сличения

показания прибора с показаниями образцового средства, в качестве которого

используется вольтметр-калибратор универсальный В1-9 по схеме, приведенной в п. 5.3.1.

Перед началом работы подготовить В1-9 в соответствии с его техническим описанием.

Включить прибор, нажатием кнопки «вкл.» и перевести его в режим измерения напряжения

переменного тока на диапазоне « 150 В » .

На калибраторе установить выходное напряжение 50 В ( Uo ).

Произвести отсчет показаний проверяемого прибора ( Ui ).

Результаты наблюдений занести в таблицу протокола проверки.

Далее следует повторить испытание прибора в следующих значениях про-

веряемых точек и диапазонах измерений:

Точка проверки Диапазон

75 В 150 В

145 В 150 В

300 В 750 В

500 В 750 В

740 В 750 В

Результаты наблюдений занести в протокол проверки.

Основную погрешность измерения напряжения переменного тока определяют по формуле –

Uo - Ui

δ U = -- x 100% .

Uo

5.3.3. Проверка диапазона и основной погрешности измерения силы постоянного тока

на всех поддиапазонах проводится путем сличения показания прибора с показаниями

образцового средства, в качестве которого используется вольтметр - калибратор универ-

сальный П321 по схеме, приведенной в п. 5.3.1.

Перед началом работы подготовить П321 в соответствии с его техническим описанием.

Включить прибор, нажатием кнопки «вкл.» и перевести его в режим изме-

рения силы постоянного тока на диапазоне « 20 мА ».

На калибраторе установить выходную силу постоянного тока 10 мА, ( Io ) .

Произвести отсчет показаний проверяемого прибора ( Ii ) .

Результаты наблюдений занести в таблицу протокола поверки.

Далее следует повторить испытание прибора в следующих значениях

проверяемых точек и диапазона измерений:

Точка проверки Диапазон

10 мА 20 мА

19 мА 20 мА

50 мА 200 мА

100 мА 200 мА

190 мА 200 мА

3 А 20 А

7 А 20 А

10 А 20 А

Результаты наблюдений занести в протокол проверки.

Основную погрешность измерения силы постоянного тока определяют

по формуле –

Io – Ii

δ I = - x 100% .

Io

5.3.4. Проверка диапазона и основной погрешности измерения сопротив-

лений на всех поддиапазонах проводится путем сличения показания

прибора с показаниями образцового средства, в качестве которого используется вольтметр -

калибратор универсальный В1-28 по схеме, приведенной в п.5.3.1.

Включить прибор, нажатием кнопки «вкл.» и перевести его в режим из –

мерения сопротивления на диапазоне « 200 Ом ».

На калибраторе установить величину сопротивления 75 Ом, ( Ro ).

Провести отсчет показаний проверяемого прибора ( Ri ).

Результаты наблюдений занести в таблицу протокола проверки.

Далее следует повторить испытание прибора в следующих значениях

проверяемых точек и диапазонах измерений:

Точка проверки Диапазон

100 Ом 200 Ом

190 Ом 200 Ом

500 Ом 2000 Ом

1000 Ом 2000 Ом

1970 Ом 2000 Ом

5 кОм 20 кОм

10 кОм 20 кОм

19 кОм 20 кОм

50 кОм 200 кОм

100 кОм 200 кОм

190 кОм 200 кОм

500 кОм 2000 кОм

1000 кОм 2000 кОм

1930 кОм 2000 кОм

Результаты наблюдений занести в протокол проверки.

Основную погрешность измерения сопротивления определяют по формуле –

Ro – Ri

δ R = --- x 100% .

Ro

5.3.5. Проверка диапазона и основной погрешности измерения поляриза –

ционного потенциала проводится путем сличения показания прибора с показаниями

образцового средства, в качестве которого используется калибратор универсальный

П320 по схеме, приведенной на рис.

С * П320	С * проверяемый ВЭ прибор

Сдоп

Включить прибор, нажатием кнопки «вкл.» и перевести его в режим из –

мерения поляризационного потенциала.

На калибраторе установить величину поляризационного потенциала 500 мВ, ( Uo ).

Провести отсчет показаний проверяемого прибора ( Ui ).

Результаты наблюдений занести в таблицу протокола проверки.

Далее следует повторить испытание прибора в следующих значениях про-

веряемых точек и диапазонах измерений.

Точка проверки Диапазон

+/- 1000 мВ 2000 мВ

+/- 1900 мВ 2000 мВ

Результаты наблюдений занести в протокол проверки.

Основную погрешность измерения величины поляризационного потен -

циала определяют по формуле –

Uo – Ui

δ U= --- х100%

Uo

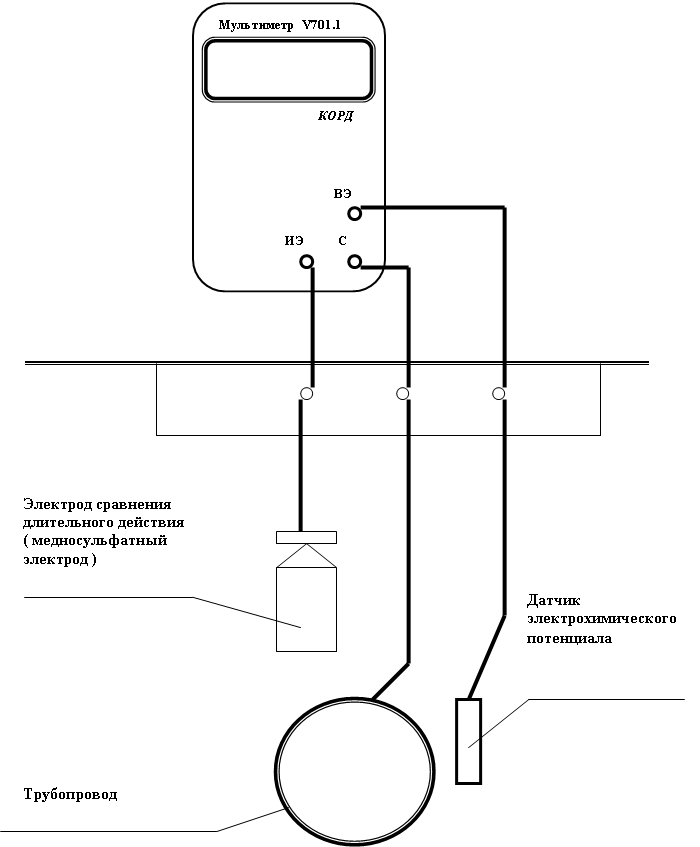

СХЕМА ПОДКЛЮЧЕНИЯ V701.1 К КОНТРОЛЬНЫМ ТОЧКАМ
