Пинауты на разные «коробочки»

Пинауты на разные «коробочки»

Box	Маркир.	1	2	3	4	5	6	7	8
UNI	AT 106	+5v[1]	ñ TX	ò RX	ñ RTS	ò CTS	M-bus	Gnd *	Gnd
UFS / JAF[2]	AT 133	+5v	+3v	ñ BSI	ò RX	ñ TX	M-bus	Gnd	Vpp/Flash
NS-Pro	NSPRO	+5v	USB Vpp		ò RX	ñ TX	ò USB D-	Gnd	ñ USB D+
4in1[3]		+5v	ñ Acc Out[4]	ò Acc In[5]	ñ TX	ò RX		Gnd
SETool	AT 306	Ign		ñ Acc Out	ò RX	ñ TX	ò Acc In	Gnd	+3v
FTDI		Gnd	ò RX	Vpp/Flash	DFMS		ñ TX	Ign	DTMS
JTAG[6]		+5v	ñ TX	ò RX	ñ TMS	ñ TCK	ò TDI	ñ TDO	Gnd
SmartClip	AT 109	ò RX	ñ TX					Gnd	+5v
SagMaster	AT 117	+5v	ñ TDO[7]	ò TDI[8]	ñ TX	ò RX	ñ TMS[9]	ñ TCK[10]	Gnd
BB5Box		TST[11]	Clk	ñ TX	Data	ò RX	Gnd	Gnd	+5v
PinFinder		+5v[12]	ô Rx/Tx	ô Rx/Tx	ô Rx/Tx	ô Rx/Tx	ô Rx/Tx	Gnd	Gnd

Box	1	2	3	4	5	6	7	8	9	10
JAF V-Spec[13]	+5v		Gnd		ò RX	M-bus		ñ TX	Vpp/Flash	ñ IBI
ToolBox	ò DCD	ò RX	ñ TX	ñ DTR	Gnd	ò DSR	ñ RTS	ò CTS	ò RI	+5v
DreamBox		Ign	ñ TX	ò RX	V_ADJ		* Cable Detect *	Gnd	Gnd
SpiderMan	R1	DCT	ñ DTR	ò RX	+5v	ñ TX	Gnd	ñ RTS	ò CTS	ò DSR
MT Box	ò RX2	ñ TX2	Spec	ñ BSI	ò RX	ñ TX	M-bus	Gnd	Vpp/Flash	+5v
Cyclone Serv.	ô Genio	+5v	ñ TX2	ñ BSI	ò RX	ñ TX	M-bus	Gnd	Vpp/Flash	ô Genio
Cyclone Diag.	+5v	Clk	ñ TX	Freq A0	Freq Clk	Diag1	Diag2	Diag3	ò RX	Gnd
X-Fbus Cable	M-bus	ò RX	ñ TX	Gnd bat	+5v	Gnd	Vpp	ñ BSI	+5v bat	BSI bat

ñ — к телефону ò — из телефона

ô — программируемый/переключаемый

Примечания по распиновкам

Реально это сигнальный вход для бокса, при замыкании его на землю бокс понимает что кабель воткнут, т. е. объясняю: в кабелях от мультибокса 7+8 замкнуты на землю. Светодиоды у разъема моргают, когда вставляете кабель, то они перестают мигать и просто горят, при этом бокс понимает что кабель вставлен. Делалось это на будущее для того чтобы отличать специфический кабель от юнибоксового. ИТОГ: таким образом 7-8 должны быть замкнуты на кабеле. © mr. JTag

Как видно, распиновка сервисного разъема совместима с UFS/JAF и другими программаторами для Nokia. Для телефонов DCT4 можно использовать обычные кабеля UFS/JAF безо всяких адаптеров. В тоже время, большинство 8-пиновых кабелей для телефонов BB5 используют TX2 вместо VPP. В CycloneBox нет линий данных, подключенных к VPP – только к IC питания. Для сигнала TX2 используется пин 3 (в прошивке v1.01). Чтобы задействовать линию TX2 на старых кабелях нужно использовать Адаптер (и правильные 7-пиновые кабеля). Иначе возникнут проблемы : CMT Cert Data Errors.

Поставляемый адаптер меняет пины 3 и 9. Т. е. на выходе адаптера (пин 8) будет сигнал TX2 (сервисный пин 3), что обеспечит совместимость с кабелями UFS/JAF. VPP линия не обрывается, а подключается к пину 3 (не используемый пин 2 кабелей jaf/ufs). Таким образом функциональность VPP может быть получена и на 8-пиновых кабелях (без покупки 10-пиновых) с небольшой модификацией.

Также можно использовать родные 10-пиновые кабеля Cyclone. Правда, их еще нет в продаже J

Переходники / адаптеры

Собираем из кабеля 8P8C или BB5-Adaptor’а.

Соединяем в следующей последовательности

1 ð 1 7 ð 7

2 ð 5 5 ð 2

3 ð 4 4 ð 3

P.S.

Через данный переходник можно подключать трехпроводные (Rx, Tx, Gnd) кабеля UniBox к UFS/NSPro и наоборот J

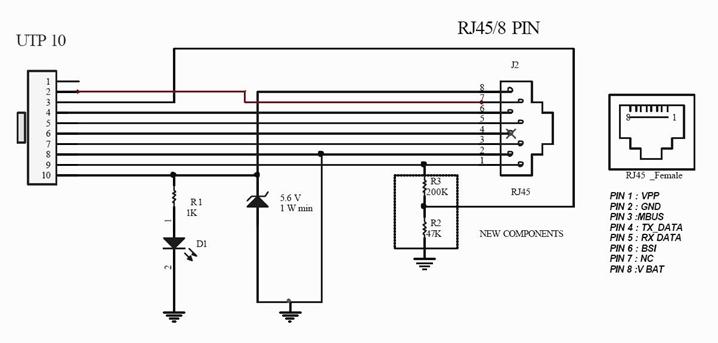

После этого кабеля можно использовать в UFS/JAF. Все коннекторы необходимо переобжать, добавив pin2 как tx2.[14]

Resistor on BSI:

5,1k	5300, 5500, 6125, 6131, 6151, 6233, 6270, 6280, 6290, 6300, 6630, 6680, 6681, 6682, 7370, 7373, 7380, E50, E60, E70, N70, N73, N90
7,5k	3250, E61, E65, N71, N80, N91, N93, N93i
10k	6111

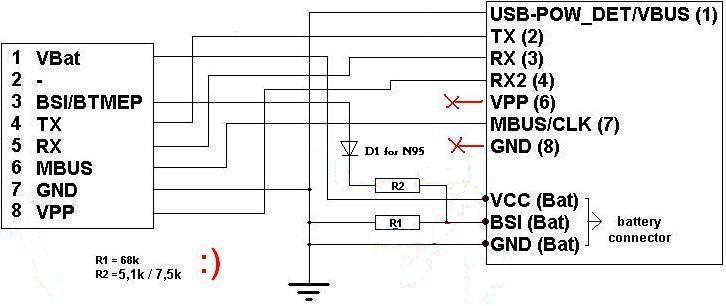

Nokia N95: R1 – 10k, вместо R2 – диод 1N4001

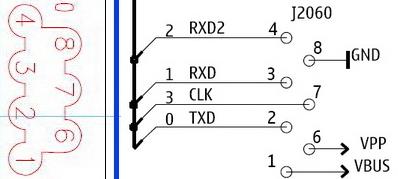

Не нужны дополнительные иголки, ничего не нужно перепаивать (за исключением bsi-резистора). Просто перекидываем Vpp (6) -> Rx2 (4) и Gnd (8) -> VBus (1) Ps. Для 6300 и т. п. поступаем аналогично J (просто разъем идет в один ряд: 1, 6, 2, 7, 3, 8, 4)

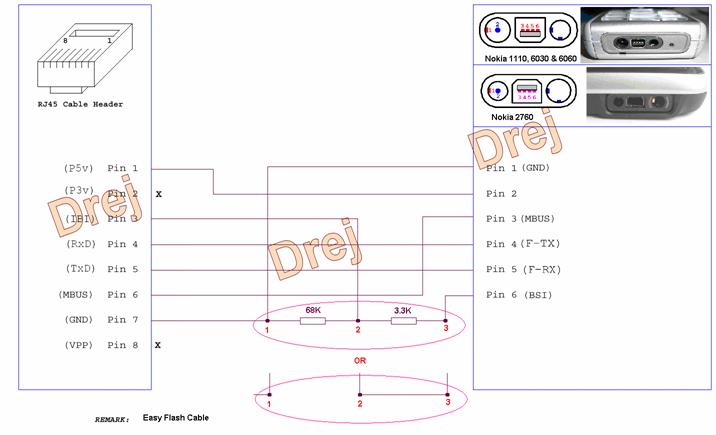

Для нормальной работы нужно добавить резисторы на BSI 3,3k & 68k.

Проще всего реализовать через следующий переходник:

При этом работаем без батареи, как через обычный F-bus кабель.

(см. раздел NS PRO: устраняем проблему с нехваткой питания USB концентратора)

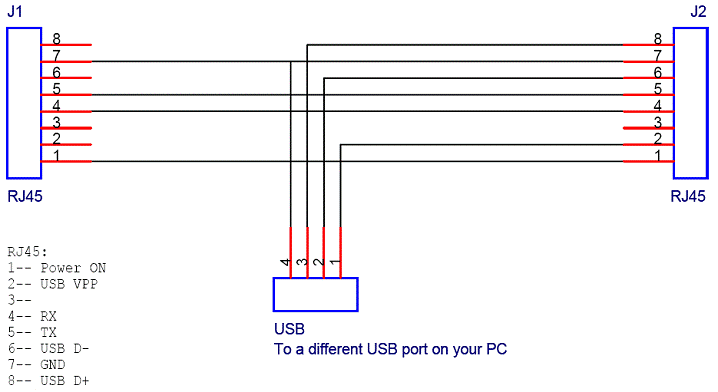

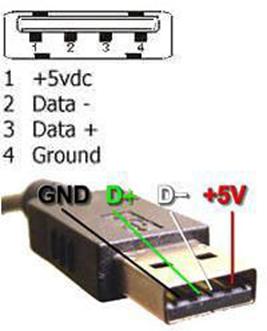

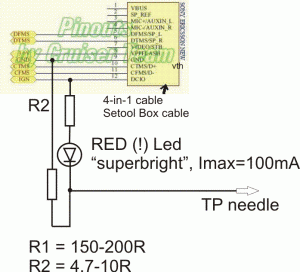

ТП-адаптер для SE Tool

Принцип действия:

Напряжение для ТП 3.3В получается из напряжения автоподжига +5В с помощью красного светодиода.

На красном светодиоде падает как раз 1.8-2В, что и даст 3-3.3В на точке ТП.

Плюсы такого решения:

1) Свтодиод при правильно сделанном ТП ярко горит.

2) Светодиод ограничивает ток уровнем около 100 мА, а значит операция ТП абсолютно безопасна.

3) Появилось управление напряжением ТП. (Это же минус номер 1)

Схема проверялась, работает прекрасно.

Конструкция:

Резистор нужен для индикации работы поджига, при отсоединённом щупе светодиод горит еле-еле.

Светодиод - из разряда красных сверхьярких. Основной параметр - максимальный ток.

Начиная с 37-ой версии включен Ignition при проведении ТП.

Теперь операция выглядит так:

После готовности загрузчика нас просят подсоединить ТП и нажать «ready».

При этом загорается игла ТП (ну светодиод тобишь), при соединении с ТП она загорается ещё ярче.

После этого жмём «ready». Игла тухнет, сразу после чего её можно убрать, и нажать «ready» ещё раз.

Удобно.

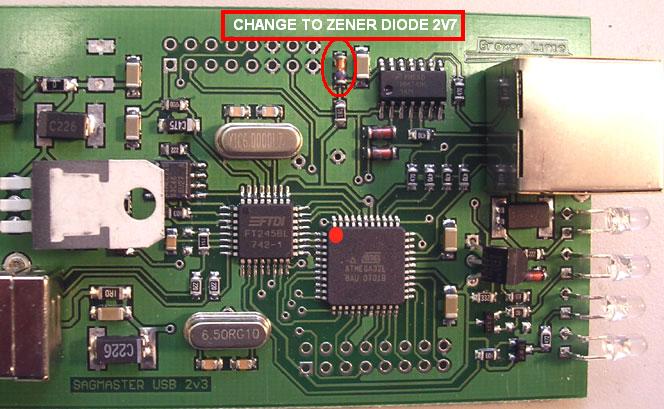

Доработка программаторов

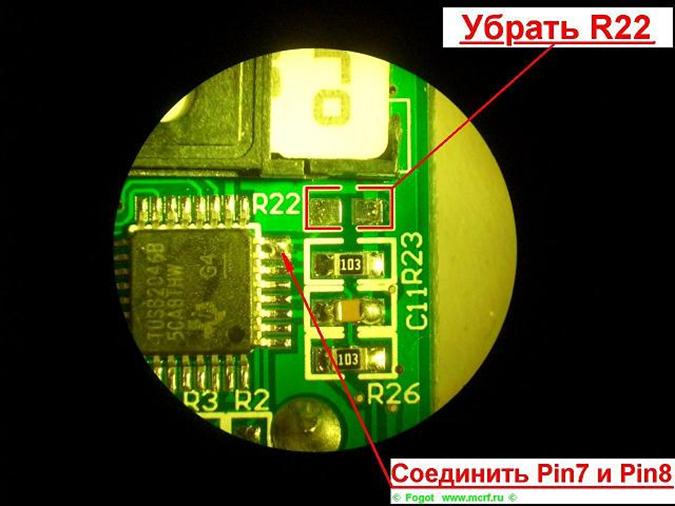

Если карта не видится, можно удалить R50

Для индикации обращения к карте, подключаем сверхяркий светодиод: катод на 3-ю ногу картоприемника, анод через резистор 1к на +5 вольт.

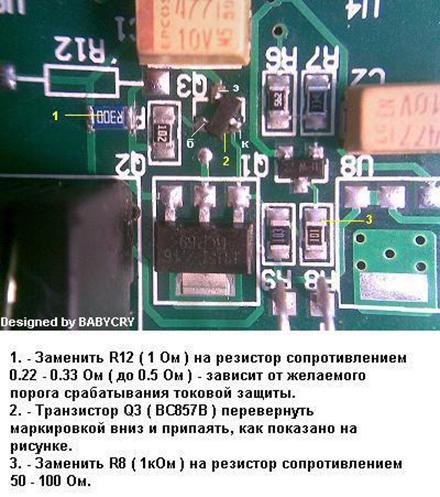

Первое, что бросается в глаза, включение транзистора цепи токовой защиты Q3 (ограничение максимального тока через транзистор Q2 задается резистором R12 и при его номинале 1Ом составит величину порядка 0,7 – 0,8А) – очевидно, что эмитерный и коллекторный выводы транзистора необходимо поменять местами. Для восстановления работоспособности этого узла достаточно транзистор Q3 установить в соответствии с рис.

Второе (и главное) – номинал резистора R8 следует уменьшить до величины 50 – 100Ом (в идеале это сопротивление должно быть еще меньше для обеспечения ключевого режима работы Q2), либо, что является лучшим решением, заменить Q2 на составной PNP транзистор (что-то типа PZTA63/64 в том же форм-факторе – SOT223), тогда резистор R8 может быть порядка нескольких килоом.

Третье – резистор R12 следует уменьшить до величины 0,22 – 0,33Ом (ограничение тока через Q2 в этом случае соответственно около 3,4 – 2,3А). Такой выбор обусловлен тем, что при использовании резистора с большим сопротивлением (0,5Ом), ток ограничивался на уровне 1,5А, что было недостаточно для включения подопытного кита N95 c заставкой в виде орущего пингвина (на резисторе номиналом 0,1Ом, включенном в разрыв цепи питания телефона, выброс на осциллограмме в момент, когда пингвин брал верхнее «си» составил около 0,18В, что соответствует току 1,8А!).

Применение конденсатора большой емкости порядка 1000мкФ в цепи OUT2 в этом случае исключается).

© babycry 2008г.

Ответ на вопрос как найти Pinout на китов!

Метод №1

RX и TX можно вычислить на любом телефоне с помощью простого мультиметра.

Берем ставим на постоянку и цепляем минусовой провод на корпус (я делаю это с помощью крокодила) а к плюсу цепляем иголочку и тычем в разъем.

Коротко нажимаем на кнопку включения и смотрим на показания мультиметра.

Выводы RX и TX ответят напряжением примерно 2,7-2,8 вольт.

Вот нашли 2 таких провода паяемся и к программатору.

Если с первого раза не угадал где RX а где TX меняем провода местами и все работает.

Это касается всех моделей!!!

Метод №2 (описан авторами Инфинити, отредактировал Levsha)

1. Ищем землю. (Подпаиваемся к земле. Можно использовать экран над платой и т. д.)

2. Запускаем ChineseMiracle в режиме чтения фуллфлеша.

3. Поочередно подключаем Tx бокса к пинам телефона. Останавливаем поиски Rx телефона когда аппарат перестанет включаться при нажатии и удерживании кнопки включения. Это значит он принял бут и ждет последующих команд... В это время он в свой порт Tx выплевывает ответ, но он-то у нас еще не подключен. J Если его подключить к ЮниБоксу, то при включении аппарата можем наблюдать кратковременное свечение светодиода. По идее так можно искать контакт Tx.

4. Ищем Tx телефона. Для этого поочередно подключаем к пинам телефона Rx от бокса и нажимаем кнопку включения. Программа начнет бутить телефон в тот момент когда мы попадем на Tx телефона. Процесс поиска закончен.

5. Наслаждаемся флешированием. J

PS: для ускорения процесса поиска можно не паяться к пинам каждый раз, а использовать иголку в виде щупа.

Поскольку большинство использует инфинити в заводском исполнении, т. е с UNIBOX-овой коробочкой, то
«TX бокса» - 2 пин разъема RJ-45 = «RX телефона»
«RX бокса» - 3 пин разъема RJ-45 = «TX телефона»
GND - 7, 8 пины RJ-45

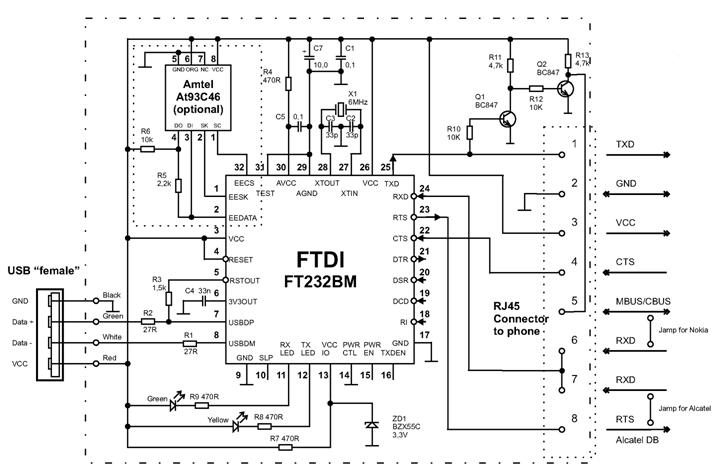

Universal USB Interface (FTDI FT232BM)

При потере соединения на высоких скоростях ( 460800) необходимо добавить конденсатор емкостью 27-47pf на пины 17(GND) и 24(RxD) FTDI232BM.

Пинауты на разные «коробочки». 1

1. Pinout of the RJ45 jacket (8 pin) 1

2. Pinout of the RJ48 jacket (10 pin) 1

Примечания по распиновкам... 2

Multi-Box Pinout (для наглядности) 2

7-й pin MultiBox-a.. 2

Сервисный разъем Cyclone Box.. 2

Переходники / адаптеры... 3

Универсальный переходник UNI ó UFS. 3

Дорабатываем «10 to 8 Adapter» MT-BOX для реализации TX2. 3

BB5 F-bus flashing cable.. 4

Как переделать 5-ти пиновый кабель BB5 в 7-ми пиновый.. 4

Easy-Flash cable.. 5

Адаптер «NsPro Zxxx» для устранения проблем с нехваткой питания USB порта.. 6

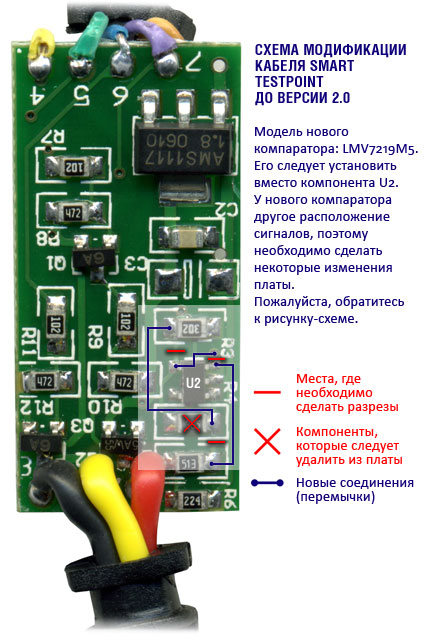

Модификация кабеля Smart TestPoint.. 7

ТП-адаптер для SE Tool.. 8

Доработка программаторов.. 9

NS PRO: устраняем проблему с нехваткой питания USB концентратора.. 9

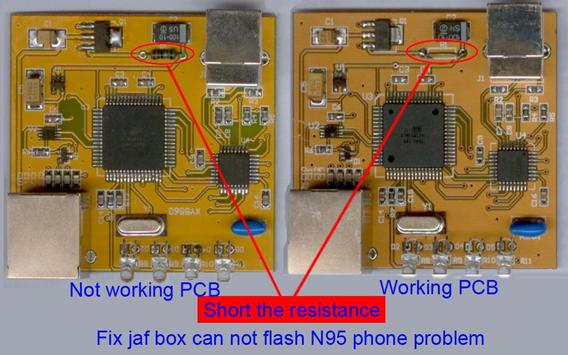

JAF: устраняем проблему с прошивкой N95. 9

SMTi: устраняем проблему с Locosto телефонами.. 10

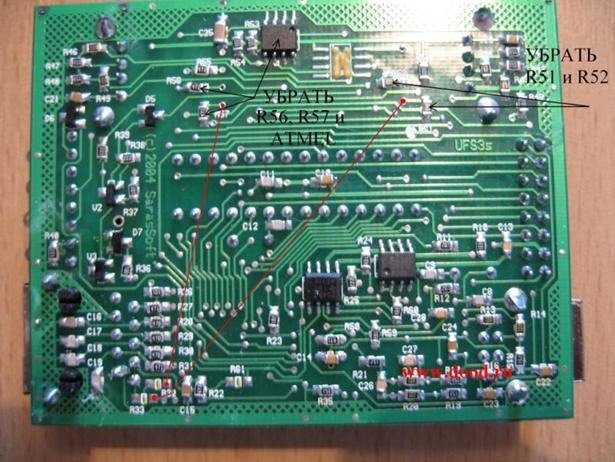

Активирование интегрированного egate смарт-кард ридера в UFS. 10

Доработка PinFinder Adapter для Infinity Box.. 11

Ответ на вопрос как найти Pinout на китов! 12

Метод №1. 12

Метод №2. 12

Universal USB Interface (FTDI FT232BM) 13

[1] UniBox: 1 – либо автоигнишин, либо питание (постоянное или от переключателя)

[2] На JAF’е разъем 10-ти пиновый, но крайние ноги не задействованы!!! Так что кабеля 100% совместимы.

[3] 4in1 из комплекта USB-Smart, Cruiser (не ps/2)

[4] Acc Out — может использоваться, как сигнал Tx для флеширования

[5] Acc In — может использоваться, как сигнал Rx для флеширования

[6] MultiBox JTAG

[7] DB 9.9

[8] DB 9.8

[9] DB 9.3

[10] DB 9.2

[11] TP Switch to gnd

[12] Перключается програмно

[13] Переходник к JAF

[14] © aspir (оригинал темы тут: http://www. *****/forum/showthread. php? p=123669)
