CПЕКТРЫ ЛЮМИНЕСЦЕНЦИИ ТВЕРДЫХ РАСТВОРОВ

La1-xNdxInO3, (0,0 ≤ x ≤ 0,3) СО СТРУКТУРОЙ ПЕРОВСКИТА

Белорусский государственный технологический университет, г. Минск, ул. Свердлова 13а, kin1988@mail.ru

Твердые растворы индатов лантана-неодима La1-хNdxInO3 получали из соответствующих оксидов лантана, неодима, индия керамическим методом при температуре 1523 К. Установлено, что все синтезированные образцы твердых растворов La1-хNdxInO3 были однофазными и имели структуру орторомбически искаженного перовскита. Введение иона-активатора Nd3+ не вызвало значительных изменений в структуре матрицы LaInO3.

Измерения спектров возбуждения люминесценции и спектров фотолюминесценции твердых растворов La1-хNdxInO3 (х = 0; 0,1; 0,2; 0,3) проводились на модернизированном спектро-измерительном комплексе СДЛ-2М, состоящем из светосильного монохроматора возбуждения МДР-12 и монохроматора регистрации МДР-23. В качестве источника возбуждения использовалась ксеноновая лампа ДКсШ-120. Регистрация светового сигнала после прохождения монохроматора регистрации осуществлялась с помощью охлаждаемого фотоумножителя ФЭУ-100 (диапазон 230–800 нм) в режиме счета фотонов. Погрешность при измерении спектров не превышала ±5%.

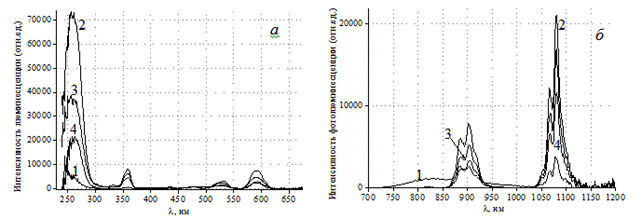

х = 0 (1); 0,1 (2); 0,2 (3); 0,3 (4


)

Рисунок 1 – Спектры возбуждения (а) и люминесценции (б) образцов твердых растворов La1-хNdxInO3 (λвозб. = 532 нм)

На спектрах возбуждения (рисунок 1а) образцов La1-хNdxInO3 наблюдаются узкие полосы поглощения с максимумами при 275 нм (дальняя область УФ-спектра), 358 нм (ближняя область УФ-спектра) и 532 нм (зеленая область видимого спектра). Наибольшей интенсивностью поглощения обладает образец с х = 0,1 (содержание иона-активатора Nd3+ 10 мол.%). Исходя из анализа спектров поглощения для снятия спектров люминесценции были выбраны длины волн возбуждающего излучения: 275 нм, 358 нм, 532 нм.

Все спектры люминесценции имеют сходный характер и одинаковое положение полос излучения, различаясь лишь интенсивностью люминесценции. Наибольшая интенсивность люминесценции наблюдается при возбуждении излучением с длиной волны 532 нм (рисунок 1б). На всех приведенных спектрах люминесценции наблюдаются полосы испускания с максимумами при 910 нм и 1080 нм, расположенные в области ИК-излучения. Исходя из анализа спектров люминесценции, можно обнаружить явную концентрационную зависимость свечения, причем наибольшей интенсивностью люминесценции обладает образец с содержанием иона-активатора Nd3+ 10 мол.%. При дальнейшем увеличении содержания иона-активатора интенсивность люминесценции снижается, т. е. наблюдается концентрационное тушение люминесценции.
