Измеритель параметров света фар автотранспортных средств (стр. 5 )

где: ΔF - абсолютная погрешность измерения частоты следования проблесков, Гц

Fизм – среднее измеренное значение частоты следования проблесков, Гц

Fген - истинное значение частоты следования проблесков, Гц

7.4.4 Максимальное значение абсолютной погрешности измерения частоты следования проблесков не должно превышать ± 0,1 Гц.

7.5 Определение абсолютной погрешности установки оптической камеры прибора в горизонтальной плоскости.

7.5.1 Установить лазерный уровень на горизонтальную поверхность, расположенную на высоте 70…90 см от уровня пола. Его конструкция должна позволять изменять угол наклона луча лазера в диапазоне от плюс 3 до минус 6 градусов от линии горизонта. Угол наклона луча лазера изменяется вращением регулировочного винта.

7.5.2 Установить при помощи лазерного уровня угломерный экран, который должен быть изготовлен в соответствии с таблицей 4 по рис. 3 (Приложение А1) на расстоянии (5000±5) мм от лазерного источника света таким образом, чтобы линия «0 – 0» угломерного экрана находилась в горизонтальной плоскости с лазерным источником света.

7.5.3 Вращением регулировочного винта добейтесь, чтобы центр луча лазерного уровня совпал с линией "0 – 0" угломерного экрана.

7.5.4 Установить прибор на горизонтальную площадку таким образом, чтобы линза оптической камеры прибора находилась на расстоянии 30…50 см от лазерного уровня.

7.5.5 Ослабив винты крепления линзы оптической камеры прибора, сложить линзу, удалив ее из оптического тракта. Проверить и при необходимости выставить горизонтальность оптической камеры прибора с помощью пузырькового уровнемера. Горизонтальность изменяется вращением регулировочных винтов крепления колес.

7.5.6 Рукояткой перемещения экрана прибора добиться, чтобы центр луча лазерного уровня совпал с линией «0» экрана прибора в центральной его части.

7.5.7 Переместить прибор в плоскости, перпендикулярной лучу лазерного уровня так, чтобы луч находился на правом краю экрана прибора. Вращением регулировочного винта лазерного уровня света добиться, чтобы центр луча лазерного уровня совпал с линией «0» экрана прибора.

7.5.8 Переместить прибор в плоскости, перпендикулярной лучу лазерного уровня так, чтобы луч лазерного уровня попал на угломерный экран. По положению луча на угломерном экране определить абсолютную погрешность установки оптической камеры прибора в правой крайней точке экрана.

7.5.9 Аналогично (п.7.6.7, п.7.6.8) определить абсолютную погрешность установки оптической камеры прибора в левой крайней точке экрана.

7.5.10 Абсолютная погрешность установки оптической камеры прибора в левой и правой крайних точках экрана не должна превышать ±30 угл. мин.

7.5.11 Вернуть линзу оптической камеры прибора в рабочее положение.

7.6 Определение абсолютной погрешности измерения углов наклона светового пучка в вертикальной плоскости

7.6.1 При необходимости выполнить действия по подготовке к определению погрешности (см. п. п.7.5.1¸7.5.4).

7.6.2 Установить прибор так, чтобы центр линзы прибора по высоте примерно совпадал с центром лазерного уровня (±3 см).

7.6.3 Рукояткой перемещения экрана прибора установить шкалу отсчета перемещения экрана в положение «10В» (модификации ИПФ-01, ИПФ-01Л) и в положение 10 (модификация ИПФ-01М). Вращением регулировочного винта лазерного уровня добиться, чтобы центр луча совпал с линией «0» экрана прибора.

7.6.4 Переместить прибор в плоскости, перпендикулярной лучу лазерного уровня так, чтобы луч лазерного уровня попал на угломерный экран. По положению луча на угломерном экране определить значение угла наклона луча лазерного уровня.

Луч лазера должен находиться ниже линии «0 – 0» угломерного экрана на расстоянии (50 ± 22) мм от нее, что соответствует углу наклона (34±15) угл. мин.

7.6.5 Повторить действия по п. п.7.6.3, п.7.6.4 для других значений шкалы отсчета перемещения экрана прибора в соответствии с таблицей 4.

На шкале отсчета перемещения экрана прибора ИПФ-01М предусмотрены еще две отметки 13 и 15, соответствующие отметкам 13В и 15В шкалы прибора ИПФ-01.

Отметка на угломерном экране	Угловое смещение отметки относительно линии горизонта «0 – 0», угл. мин	Расстояние от линии горизонта «0 – 0» до отметки, мм
Линия горизонта «0 – 0»	0	0
10В	-34	-50
13В	-46	-66
15В	-52	-76
17,6В	-61	-88
20В	-69	-101
22В	-76	-110
29В	-100	-146
10Н	- 120	-175
13Н	- 131	-191
15Н	- 138	-201
17,6Н	- 146	-213
20Н	- 155	-226
22Н	-162	-235
29Н	-186	-271
10.3В	111	162
20.3В	88	128
40.3В	5	7,5
10.3Н	- 249	-362
20.3Н	- 272	-397
40.3Н	- 358	-523

Примечания

1 Отрицательному значению угла наклона светового луча соответствует его положение ниже линии «0 – 0» на угломерном экране.

2 Отклонению светового луча на ±15 угл. мин. соответствует линейное отклонение на угломерном экране ± 22 мм.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

8.1 Положительные результаты первичной поверки прибора оформляются записью в таблице поверки паспорта прибора и нанесением оттиска поверочного клейма или печатью, удостоверенной подписью поверителя.

Положительные результаты периодической поверки оформляются записью в таблице поверки паспорта прибора и нанесением оттиска поверочного клейма и (или) выдачей свидетельства о поверке установленной формы.

8.2 В паспорт прибора, признанного годным к эксплуатации, заносят результаты поверки в виде таблицы.

8.3 При отрицательных результатах поверки прибор не допускают к дальнейшей эксплуатации, в паспорт вносят запись о непригодности к эксплуатации, клеймо предыдущей поверки гасят, свидетельство аннулируют. На прибор выдают извещение о непригодности.

Приложение А1

Рисунок А1.1- Структурная схема определения погрешности измерения силы света и частоты следования проблесков указателя поворота

Рисунок А1.2 - Структурная схема измерения углов наклона оптической камеры

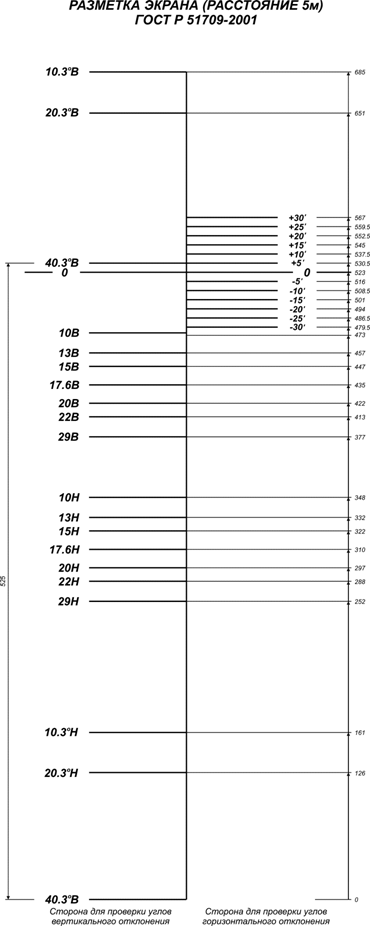

Рисунок А1. 3 - Разметка угломерного экрана в соответствии с таблицей 4

Приложение А2

Определение силы света фар, применяемых для

поверки прибора ИПФ-01 при отсутствии

эталонного телецентрического осветителя ЭТО-2

При отсутствии эталонного телецентрического осветителя ЭТО-2 допускается применять для поверки прибора ИПФ-01 другие источники света (фары), предварительно определив силу света выбранного источника.

Если в конструкции источника света есть элементы, формирующие светотеневую границу – их нужно удалить.

Для измерения силы света источника необходимо собрать схему в соответствии с рисунком А2.1. Блок питания фары должен быть регулируемым с выходным постоянным напряжением от 0 до 15В, допускающий ток в нагрузке до 10 А. Рекомендуется использовать блок питания типа Б5-71, Б5-71/1М.

В качестве люксметра рекомендуется использовать люксметр «ТКА-ЛЮКС» ТУ 796024 или аналогичный.

Фара должна располагаться на одной оптической оси с фотометрической головкой люксметра, которая в свою очередь должна быть расположена в центре светового пятна излучателя.

Расстояние от фары до фотометрической головки люксметра должно быть равно 1 метру. В этом случае освещенность фотометрической головки численно равна силе света фары.

Включить блок питания и плавно увеличивая напряжение, контролировать показания люксметра. Установить режим питания фары таким, чтобы сила света фары была равна 400…500 кандел. Строго поддерживая ток питания лампы выдержать установку в заданном режимемин. Зафиксировать значения тока и напряжения и соответствующую им силу света.

Плавно увеличивая напряжение и устанавливая по показаниям люксметра силу света фары равной 1000…1200; 2000…2500; 5000…6000; 10000…12000;

20000…24000 кандел определить соответствующие им значения напряжения и силы тока.

Оформить полученные результаты в виде протокола.

Сила света фары, кд	Ток через лампу фары, А	Напряжение на лампе фары, В



Ф – фара;

К1 – Р-310, катушка электрического сопротивления, измерительная,

образцовая, 0,01 Ом;

V1,V2 – цифровые вольтметры постоянного тока, класса не ниже 0,5.

Цифровой вольтметр V2 c катушкой К1 можно заменить на измеритель тока класса не ниже 0,5.

Рисунок А2.1 - Измерение силы света фары
