Солнечно-ветряной светодиодный уличный фонарь, SW28

Солнечно-ветряной светодиодный уличный фонарь, SW28

Солнечно-ветряной светодиодный уличный фонарь – это оснащённая микропроцессором, мелкомасштабная и светодиодная уличная система света вне электросети. Состоящий из солнечных модулей и турбины ветра, батареи, допускающая полный разряд с последующей зарядкой без потери ресурса, контроллера и светодиодного уличного фонаря, этот гибридный уличный фонарь берет солнечную энергию/ветер как источник энергии, и используют ее для автоматического освещения в течение ночи.

Гибридный уличный фонарь - замечательный автономный уличный фонарь, который производит и хранит энергию, которую дал ветер и солнце. Никакие провода или услуги не требуются. Вдобавок к опоре крепится турбина ветра, которая тихо вращается, независимо от изменений в направлении ветра. Вместе с турбиной ветра подключена солнечная панель, которая оптимально установлена на опоре, чтобы использовать энергию солнца насколько возможно – лучший угол и разворот на юг. Вся произведенная энергия сохранена в батареях, расположенных у основания опоры. Освещение - светодиодный уличный фонарь с большим КПД, который столь же яркий и интенсивный, как и традиционная лампа.

Светодиодный уличный фонарь	SS28, 28Вт, 12В DC (или 24В DC)
Солнечная батарея	65Вт, монокристаллический или многопрозрачный, конверсионная эффективность: 15 %
Турбина ветра	400Вт 12В/24В
Батарея	150Aч, 12В, две батареи VRLA
Контроллер	10A, 12В, солнечный контроллер зарядного устройства
Опора	6 метров высотой, сделана из гальванизированной стали
Рабочее время	10~12 часов/день, запас энергии на 2~3 дня в облачные или дождливые дни
Пиковые часы света	Обычно 5 часов за день
Сопротивление ветра	80 миль в час (Пожалуйста, консультируйтесь с нами по стойким моделям для более большого ветра.)

Светодиодный уличный фонарь

Номер модели	LU1
Входное напряжение	~100…240В
Диапазон частот	47~63 Гц
Коэффициент мощности (PF)	> 0,9
Коэффициент гармоник	<20%
КПД	85%
Рабочее напряжение	24VDC
Потребление светодиодов	28В
Потребление электропитания	7В
Световая эффективность светодиодов	≥80Лм/Вт
Начальный поток светодиода	2,500 Лм (Tj=25 ℃)
Светодиод поддерживает поток	2,300Лм (Tj=60 ℃, Ta=25 ℃)
Поток лампы	2,100Лм (Tj=60 ℃, Ta=25 ℃)
Эффективность лампы (%)	>90%
Освещение	(Высота=6 м )≥13 лк（Equal to HPS 33 lux） (Высота=8 м ) ≥7.5 лк（Equal to HPS 19 lux） (Высота=10 м )≥4.5 лк（Equal to HPS 11 lux） (Высота=12 м )≥3 лк（Equal to HPS 7.5 lux）
Область освещения	20×8 м. (Высота =6 м) 26×10 м. (Высота =8 м) 33×13 м. (Высота =10 м) 40×16 м. (Высота =12 м)
Цветовая температура	Белоснежный: 5,000~7,000K; Теплый белый: 3,000~4,000K
Цветовой индекс	Ra＞75
Источник света	-
Кривая распределения света/ Диаграмма излучения	Асимметричный (ж-образный вибратор) / Прямоугольный луч
Самый высокий угол интенсивности света	120°: горизонтальная ось:110°, вертикальная ось:45°; 140°: горизонтальная ось:130, вертикальная ось:45°
Угол луча	120°: горизонтальная ось:110°, вертикальная ось:45°; 140°: горизонтальная ось:130, вертикальная ось:45°
Температура перехода	60 ℃ ±10 %( Ta=25℃)
Системное Сопротивление	0.19°К/В
Рабочая Температура	-30 ~ 50
Рабочая Влажность	10 % ~ 90 %
Температура хранения	10 ~85
Срок службы	50 000 Часов
Легкий абажур Body&	Алюминиевый сплав и РС
Габариты	660 (L) x 335 (W) x 260 (H)
Масса нетто	13,6 кг
IP оценка	IP65
Упаковка	1 рс/картон
Размер коробки	680 x 350 x 300 мм
Коробка Q’ty (pcs)	20’Q: 336 pcs 40’Q: 630 pcs, 40’HQ: 714 pcs

Солнечная панель

Максимальная мощность (Вт)	135Вт
Оптимальное напряжение (В)	17,5В
Оптимальный действующий ток	7,71А
Напряжение разомкнутой цепи	21,6В
Ток короткого замыкания	8,63А
Солнечная батарея:	156*156 Моно
Число батарей	4*9
Марка солнечной батареи	----Cell
Размер модели (мм)	1480*670*35
Тип соединителя	-
Структура (материальныеуглы, и т. д.	Алюминиевый сплав
Поддержка (Фирменный Тип)	TPT
Вес за часть (кг)	12
Тип коллектора	-
Потребляемая мощность терпимости (например, +/-5)	+/-5 %
Толщина переднего стекла (мм)	3,2
Температурный коэффициент Isc (%) ℃	+0,04
Температурный коэффициент Voc (%) ℃	-0,38
Температурный коэффициент Pm(%)℃	-0,47
Температурный Коэффициент Im (%) ℃	+0,04
Температурный Коэффициент Vm (%) ℃	-0,38
Диапазон температуры	-40°C к +85°C
Поверхностная максимальная грузоподъемность	2400Pa
Допустимый груз града	23м/с, 7.53 г
Обратный диод, оценивающий (A)	12
Гарантия	90 % из 10 лет, 80 % из 25 лет.
Стандартные испытательные условия	AMW / ㎡ 25 +/-2°C
Упаковка
1*20'	Поддоны / PC
1*40'STD	Поддоны / PC

Турбина ветра

Модель	WT400
Номинальная мощность	400Вт
Напряжение	12/24В
Скорость ветра	2,8 м/с
Скорость ветра врезания	3 м/с
Скорость ветра норма	15 м/с
Выносимая скорость ветра	50 м/с
Индикатор заряда	Когда на зарядке – яркий свет
Индикатор контроллера	Под напряжением, низкое напряжение, средневысокое напряжение, другое напряжение
Функции стабилизатора давления	14.5В DC (12В система) / 29В DC (24В система)
Защита от перегрузки	Автоматический замок в 25 сек / Автоматический замок в 1 сек / Автоматический замок в 0,1сек
Выходной сигнал	гармонические колебания (искажение <3 %)
Ток заряда	Максимальный ток заряда 18А, управление зарядом центральным процессором
Материал лопасти	Стекловолокно и нейлон
Диаметр ротера	1,7м
Штормовая опора	До 50 м/с
Вес	22 кг
Размер (см)	110х60х20
Высота мачты (м)	10 м
Батарея	100Ач/12В

Батарея

Батарей в блоке	6
Напряжение батареи	12
Нагрузка	*****@***to 1.75V per cell @25℃
Вес	Приблизительно 44.5 кг
Максимальный поток разгрузки	1,500 A (5 сек)
Внутреннее сопротивление	Приблизительно 4 мОм
Диапазон рабочей температуры	Разгрузка:-20~60 ℃ Подзаряд: 0~50 ℃ Хранение:-20~60 ℃
Нормальный диапазон рабочей температуры	25±5℃
Зарядное напряжение плавания	13.6 к 13.8 VDC в 25 ℃
Рекомендуемый максимальный предел зарядного тока	54 А
Уравнивание и обслуживание цикла	14.6 к 14.8 VDC в 25 ℃
Саморазряд	Батареи могут быть сохранены больше чем для 6 monthsoat 25C. Отношение саморазгрузки меньше чем 3 % за monthoat 25C. Пожалуйста, зарядите батареи перед использованием
Терминал	Терминал F5/F12
Контейнерный материал	А.B.S. (УЛ94-ТВЕРДЫЙ-ЧЕРНЫЙ), сопротивление воспламеняемости UL94-V1 может предоставляться по запросу.
Габариты (мм)	483(L)170(W)240(H)

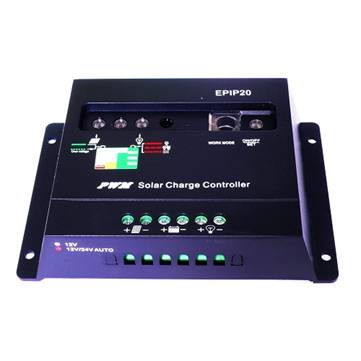

Контроллер

Контроллер солнечно-ветряного светодиодного уличного фонаря может преобразовывать переменный ток, произведенный ветряной турбиной, постоянный ток от солнечной панели и хранить в батарее. По мере развития функций микроконтроллера, создана солнечная панель, которая предоставляет МРРТ зарядку и увеличивает заряжающую эффективность на 30 %. Время заряда может быть установлено и автоматически корректировать заряд, время разряда и мощность света регулируется в зависимости от энергии, оставшейся в батареи. Изделию принадлежат много технических патентов.

Модель	НС28
Мощность на входе образованная ветром	Три Уровня AC≤60В, P≤400Вт
Мощность в режиме контроля образованная ветром	ШИМ
Защита от перенапряжения на входе	~60±5В
вход батареи	(МРРТ)
Способ контроля заряда	DC35Vpm, P≤500Вт
Защита на входе	DC 20±5А
Батарея	24В, 100-200Ач
Напряжение заряда батареи	DC 22±0,3В
Показатель разряда батареи	DC 24±0,3В
Показатель аварии	DC 28±0,3В
Показатель заряда	DC 27,5±0,3В
Показатель полного разряда	DC 27,5±0,3В
Отвод	1
Габариты	234х149х75 мм
Рабочая температура	-40 °C … +50°C,
Рабочая влажность	0-90%
