Таблица 2
Пос-ледняя цифра зачет-ной книж-ки | Коли-чество генераторов КЭС | Гра-фик выра- бот-ки мощ-нос-ти | Мощность генерато-ров КЭС | Количе-ство ге-нерато-ров ТЭЦ | Мощ- ность генерато-ров ТЭЦ | Гра- фик выра- бот-ки мощ-нос-ти | ||||
n | m | n | m | n | m | n | m | |||
1 | 6 | 2 | 1 | 300 | 300 | 1 | 3 | 100 | 63 | 2 |
2 | 5 | 3 | 2 | 500 | 500 | 2 | 4 | 100 | 63 | 0 |
3 | 4 | 4 | 3 | 200 | 200 | - | 5 | - | 63 | 1 |
4 | 3 | 5 | 4 | 300 | 300 | 2 | 3 | 100 | 63 | 5 |
5 | 5 | 3 | 5 | 500 | 500 | 2 | 4 | 100 | 63 | 8 |
6 | 4 | 4 | 6 | 200 | 200 | 1 | 4 | 100 | 63 | 4 |
7 | 3 | 5 | 7 | 160 | 160 | - | 3 | - | 100 | 7 |
8 | 6 | 2 | 8 | 200 | 200 | 2 | 4 | 100 | 63 | 9 |
9 | 5 | 3 | 9 | 300 | 300 | - | 5 | - | 63 | 6 |
0 | 4 | 4 | 0 | 500 | 500 | 1 | 5 | 100 | 63 | 3 |
, МВт
3 Порядок выполнения курсовой работы
В соответствии с исходными данными необходимо построить график перетока мощности через автотрансформаторы связи между распределительными устройствами высокого и среднего напряжений или через трансформатор связи электростанции с системой и произвести выбор номинальной мощности трансформатора.
При выборе номинальной мощности трансформатора нужно стремиться к тому, чтобы в нормальном режиме работы он не испытывал перегрузок, приводящих к сокращению нормального срока службы.
Опыт эксплуатации трансформаторов показывает, что они могут без ущерба, для нормального срока службы, работать в течение части суток с нагрузкой, превышающей номинальную, если в другую часть рассматриваемого периода их нагрузка меньше номинальной. Критерием допустимости того или иного режима работы является не номинальная мощность трансформатора, а износ изоляции в рассматриваемый период. Если при выборе трансформаторов руководствоваться только номинальной мощностью, то они во время эксплуатации будут недоиспользованы. Выбор номинальной мощности трансформатора производят по выражению
. (2.1)
а б

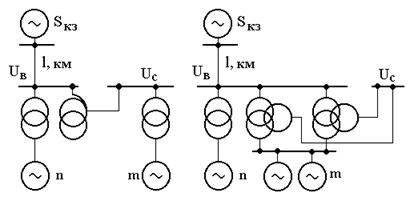

Рисунок 1- Структурные схемы КЭС (рисунок а) и ТЭЦ (рисунок б)
При аварийном отключении одного трансформатора связи нагрузка оставшегося в работе трансформатора может значительно превзойти его номинальную мощность, выбранную из условий нормальной работы. В данном случае необходимо проверить допустимость аварийной перегрузки трансформатора, при которой имеет место повышенный износ изоляции.
Для оценки возможности систематической и аварийной перегрузок трансформатора необходимо суточный график перетока мощности преобразовать в эквивалентный (в тепловом отношении) двухступенчатый.
Преобразование суточного графика перетока мощности в эквивалентный двухступенчатый график необходимо производит в соответствии [1, 2, 3].
После выбора и проверки трансформатора связи на перегрузочную способность необходимо в соответствии с исходными данными составить схему замещения и рассчитать токи короткого замыкания в объеме необходимом для выбора коммутационных аппаратов, измерительных трансформаторов, сборных шин и токопроводов распределительных устройств.
Расчет токов короткого замыкания необходимо выполнять в относительных единицах и в соответствии с [3, 4]. Параметры схемы замещения рассчитываются по расчетным выражениям, приведенным в [1]. Рассчитанные значения токов короткого замыкания необходимо свести в таблицу.
Коммутационные аппараты (выключатели, разъединители, отделители и короткозамыкатели) выбираются по условиям длительной работы и проверяются по условиям короткого замыкания согласно [1, 3, 4, 5, 6]. Результаты выбора коммутационных аппаратов необходимо представить в табличной форме.
Выбор измерительных трансформаторов тока и напряжения производят согласно [1, 3, 5]. Результаты выбора и проверки трансформаторов тока и трансформаторов напряжения оформляют в виде таблиц.
|
