Станок (стр. 1 )

СОДЕРЖАНИЕ

1. Общие сведения 3

2. Основные параметры 4

3. Комплект поставки 5

4. Требования по технике безопасности 8

5. Устройство станка 9

6. Подготовка к работе и порядок работы 11

6.1 Расконсервация станка 11

6.2 Сборка станка 11

6.3 Установка станка 12

6.4 Настройка ножей 13

6.5 Пуск станка 13

6.6 Условия нормальной эксплуатации станка 14

6.7 Строгание (фугование) по плоскости и под углом 14

6.8 Распиловка вдоль и поперек волокон 16

6.9 Распиловка вдоль волокон под углом с помощью линейки 17

6.10 Распиловка поперек волокон под углом с приспособлением 17

6.11 Фрезерование концевыми фрезами 18

6.12 Фрезерование дисковыми фрезами 19

7. Техническое обслуживание и ремонт 19

8. Возможные неисправности и способы их устранения 20

9. Правила хранения 21

10. Охрана окружающей среды 21

11. Гарантийные обязательства 21

12. Свидетельство о приемке и продаже 22

Талоны на гарантийный ремонт 23

Уважаемый покупатель

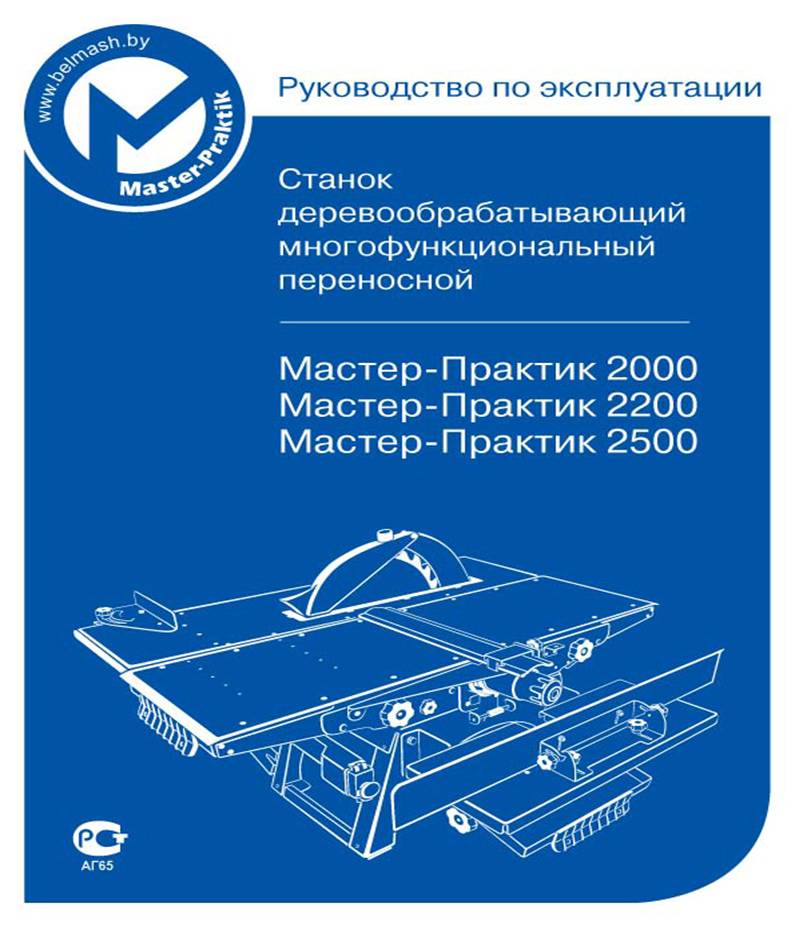

Компания «Завод Белмаш» благодарит Вас за покупку станка деревообрабатывающего переносного многофункционального «Мастер-Практик 2000/2200/2500» (далее станок). Мы разрабатываем и производим бытовые станки, которые могут делать работу качественно, быстро, надежно и безопасно. Характеристики и параметры станков являются результатом тщательных исследований и всесторонних испытаний. Приятной Вам работы.

Перед эксплуатацией станка внимательно ознакомьтесь с руководством по эксплуатации. Соблюдение рекомендаций и указаний, содержащихся в нём, поможет избежать проблем в эксплуатации станка и его обслуживании.

Данный станок предназначен для индивиду-ального пользования. Использование станка не по назначению, является нарушением правил его эксплуатации.

При покупке станка обязательно проверьте заполнение торгующей организацией свидетельства о приемке и гарантийных талонов. Требуйте проверки его комплектности, исправности путем пробного запуска. Талоны на гарантийный ремонт должны быть заверены штампом магазина с указанием даты продажи.

Руководство по эксплуатации не отражает незначительных конструктивных изменений в оборудовании, внесенных изготовителем после публикации данного руководства, а также изменений по комплектующим изделиям и документации, поступающей с ними.

1. Общие сведения

Станок предназначен для обработки древесины с целью придания ей необходимых форм и размеров, с ручной подачей заготовки. Конструкция станка позволяет удобное и безопасное перемещение его вручную одним или двумя потребителями, а также его транспортировки, в том числе легковым автомобилем.

При соответствующей переналадке на станке можно выполнять следующие виды обработки:

· строгание (фугование) по пласти или кромкам;

· строгание (фугование) под углом (по ребрам);

· распиловку вдоль и поперек волокон;

· распиловку вдоль волокон под углом с помощью линейки;

· распиловку поперек волокон под углом с помощью приспособления;

· фрезерование дисковыми фрезами;

· фрезерование концевыми фрезами;

· сверление.

Питание станка осуществляется от однофазной сети переменного тока с защитным (заземляющим) проводом; качество источника электрической энергии по гост 13109-97; источник электрической энергии должен иметь защиту, рассчитанную на ток плавкой вставки 16 А.

Климатическое исполнение станка У, категория размещения 3.1 по ГОСТ для работы при температуре воздуха от +5°С до +40°С.

Исполнение по степени защиты от влаги — незащищенное.

Станок имеет встроенное устройство отключения от источника питания при перегреве асинхронного двигателя. Повторное включение станка следует производить после того, как электродвигатель остынет до температуры окружающей среды.

В конструкции предусмотрены места подключения устройств для сбора пыли и отходов резания.

2. Основные параметры

Таблица 1

№	Наименование	Параметры станка
Мастер-Практик 2000	Мастер-Практик 2200	Мастер-Практик 2500
1	2	3	4	5
1	Максимальная ширина строгания за один проход, мм	230	250	270
2	Диапазон глубины строгания за один проход, мм	0÷3	0÷3	0÷3
3	Диапазон глубины пропила, мм	0÷85	0÷100	0÷117
4	Максимальный диаметр пильного диска, мм	250	280	315
5	Максимальный диаметр дисковой фрезы, мм	125	125	125
6	Диаметр концевой фрезы, мм	6¸12	6¸12	6¸12
7	Диапазон углов распиловки вдоль волокон и строгания с помощью линейки, град	0÷45	0÷45	0÷45
8	Диапазон углов распиловки поперёк волокон с помощью приспособления, град	–45÷45	–45÷45	–45÷45
9	Размер пильного стола, мм	732×456	802×492	872×532
10	Размер столов при строгании, мм	760×247	830×267	900×287
11	Размер стола для фрезерования, мм	470×190	470×190	470×190
12	Номинальная частота вращения ножевого вала и концевой фрезы на холостом ходу, мин-1	7700	7700	7700
13	Номинальная частота вращения пильного диска и дисковой фрезы на холостом ходу, мин-1	2850	2850	2850
14	Номинальная потребляемая мощность, Вт	2000	2200	2500
15	Вид двигателя	Асинхронный однофазный с рабочим конденсатором S6 40%	Асинхронный однофазный с рабочим конденсатором S6 40%	Асинхронный однофазный с рабочим конденсатором S6 40%
16	Номинальное напряжение, В	230	230	230
17	Номинальная частота питающей сети, Гц	50	50	50
18	Класс машины по СТБ МЭК 61029-1, ГОСТ Р МЭК 1029-1	1	1	1
19	Масса станка с приспособлениями (не более), кг	49	52	56
