ТРЕНАЖЕРНЫЙ КОМПЛЕКС
« Идеал»
(РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ)
1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
1.НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Тренажерный комплекс предназначен для выполнения общеразвивающих и укрепляющих различные группы мышц упражнений в домашних условиях и представляет собой сборную конструкцию из профильной трубы, распираемую между полом и потолком.
2. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Тип | Наименование параметра и размера | Ед. измерения | Норма |
1 | 2 | 3 | 4 |
" Идеал " ТК ХХХ | Нагрузка на турнике | кг | 100 |
Нагрузка на брусьях | кг | 100 | |
Нагрузка на деревянных перекладинах | кг | 80 | |
Нагрузка на металлических перекладинах | кг | 100 | |
Габаритные размеры: Высота общая Максимальная высота до турника Ширина Вылет перекладины Вылет скамьи в горизонтальном положении | мм | 2700 2250 680 400 1750 | |
Масса | кг | 42,5 |
Комплекс устанавливается в распор в помещениях с высотой потолка от 2350мм. до 2700мм. При высоте потолка более 2700 мм. крепление осуществляется за стену помещения с помощью дополнительных кронштейнов ( поз. шт), поставляемых по согласованию с заказчиком.
3. КОМПЛЕКТ ПОСТАВКИ

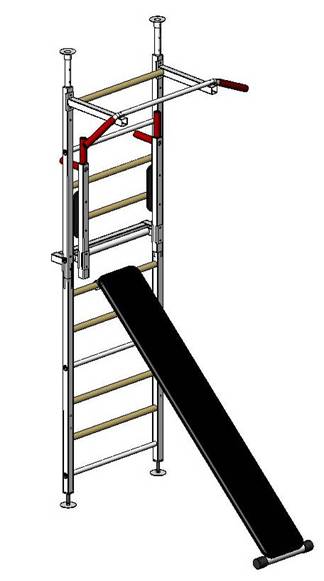

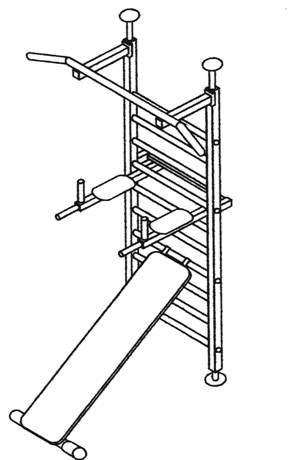

Тренажерный комплекс в сборе имеет в своем составе шведскую стенку, дугообразный турник, встроенные складные параллельные брусья, навесную гимнастическую доску для пресса.
|
|
4. РЕКОМЕНДАЦИИ ПО СБОРКЕ
1. Вставить металлические и деревянные поперечины, а также ось для брусьев в отверстия, согласно (рис 1).
Рис 1

2. Установить 2-ю вертикальную балку согласно (рис 2) и закрепить фигурными шайбами (поз 11) и болтами (поз 12)
Рис 2

3. Перевернуть на 180º и закрепить аналогично (рис 2). Болты до конца не затягивать.
4. Установить шпильки (поз 8) и удлинители в соответствии с высотой потолка согласно табл.2 (рис3)
|
Положение удлинителя Высота помещения, мм 1 2350+ L 2 2420+ L 3 2490+ L 4 2560+ L 5 2630+ L Рис 3

где L (рабочий ход шпильки (поз8) ) =70мм
5. Закрепление удлинителей осуществляется совместно с кронштейнами турника (поз3)
6. Сборка брусьев производится в соответствии с (рис 4)
Рис 4

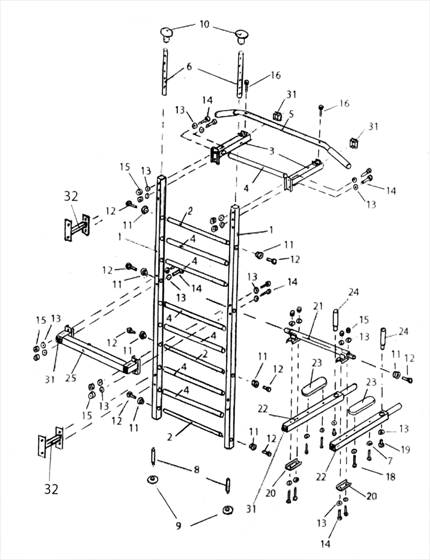

7. Крепление остальных элементов производится согласно схеме сборки (рис5)
Рис 5
9. При креплении конструкции за стену помещения, закрепление 2-х верхних кронштейнов осуществляется одновременно с кронштейнами турника (поз3). Два нижних крепятся к балкам (поз1) через соответствующие отверстия.
Уважаемый покупатель,
Вы приобрели современный тренажерный комплекс, который сочетает в себе передовые технологии и имиджевый дизайн. Занятия на тренажерном комплексе в уютной домашней обстановке будут способствовать приобретению вами хорошей физической формы.
Уверены, что данная модель удовлетворит всем Вашим запросам!
Меры предосторожности
§ Тренажерный комплекс «Идеал» разработан для домашнего использования, рассчитан на вес пользователя до 100 кг.
§ Точно следуйте инструкции по сборке тренажера.
§ Используйте только оригинальные части при сборке.
§ Разместите тренажерный комплекс на ровной, не скользкой поверхности.
§ Приступайте к занятию только после правильной сборки тренажерного комплекса.
§ Занятия детей должны проводиться исключительно под наблюдением взрослого человека, ознакомленного с инструкцией.
5. УПАКОВКА
5.1 Комплекс упаковывают в разобранном виде.
5.2 Упакованные, согласно комплекта поставки, составные части уложены в ящик из гофрированного картона по ГОСТ 9142.
6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ОХРАНЫ ОКРУЖАЮЩЕЙ ПРИРОДНОЙ СРЕДЫ.
6.1 Безопасность тренажеров обеспечивается их конструкцией.
6.2 Тренажерный комплекс не являются источником опасных и вредных факторов, предусмотренных ГОСТ 12.0.003.
![]()

7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ.
7.1 Изготовитель гарантирует соответствие качества тренажеров требованиям настоящих ТУ при соблюдении потребителем требований транспортирования, хранения, монтажа и эксплуатации, установленных настоящими ТУ и руководством по эксплуатации.
7.2 Гарантийный срок эксплуатации составляет 12 месяцев со дня установки и ввода в эксплуатацию.
Тренажерный комплекс « Идеал» соответствует техническим условиям
с изменениями № 1:2009
и признан годным к эксплуатации
Дата изготовления ___ _______________ 200__г.
