Защита блоками ТЗП
Блок ТЗП, предназначенный для установки в рудничные коммутационные аппараты, служит для защиты рудничных электродвигателей и кабелей от токовых перегрузок. Конструкция блока аналогична конструкции блока ПМЗ.
Техническая характеристика блока ТЗП
Напряжение питания переменным током, В .... 36
Уставки тока срабатывания Iном аппарата, в котором устанавливается защита 0,5- 1,0
Потребляемая мощность, В-А............................................. ≤2
Степень защиты ................................................................ IР 40
Габаритные размеры, мм........................................................ 120X64X140
Масса, кг................................................................................. ≤0,6
Блок имеет защитную характеристику, обеспечивающую: несрабатывание в течение ≤5 с при перегрузках 6Iном защищаемого объекта; срабатывание в течение ≤6 с при перегрузке 1,2Iном защищаемого объекта в холодном состоянии.
Исполнительный орган блока имеет переключающий контакт, рассчитанный на коммутацию постоянного тока 0,3 и 2 А в цепи напряжением соответственно до 110 и 30 В. Блок совместно с датчиками тока обеспечивает отключение электродвигателя в случае возникновения токовых перегрузок. В качестве датчиков тока в схеме защиты от перегрузки используются трансформаторы тока типа ТТЗ. Электрическая схема (рис. 1) состоит из измерительной и исполнительной частей.
Измерительная часть схемы питается от трансформаторов тока через трехфазный однополупериодный выпрямитель на диодах VD1—VD3, а исполнительная часть — от источника напряжения 36 В через контакты 8 и 10 штепсельного разъема. Измерительная часть схемы включает делители напряжения из резисторов R2— R3 и R5—R6, активно-емкостные контуры R7—СЗ и R8—C2, собирательную схему «ИЛИ» из диодов VD4 и VD5.
Исполнительная часть выполнена на основе порогового устройства на однопереходных транзисторах VT1 и VT2, тиристора VS1, исполнительного реле К1.1 и выпрямителя VC8—VC11. При подаче питания на схему и работе электродвигателя в номинальном режиме напряжение со вторичных обмоток трансформаторов тока поступает на выпрямитель и после выпрямления подается на делители напряжения R2—R3 и R5—R6

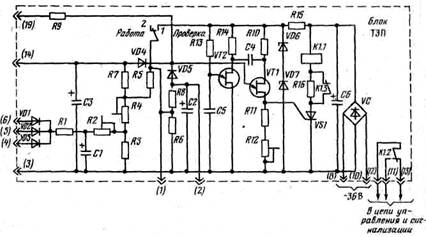

Рис. 5.20. Принципиальная электрическая схема блока ТЗП 210
Происходит заряд емкостей С2 и СЗ. Если двигатель работает без перегрузки, то напряжение на полностью заряженной емкости недостаточно для открывания ключа VT1 исполнительного органа. По мере увеличения нагрузки происходит дальнейший заряд емкостей. При этом, когда напряжение на одной из емкостей достигает величины напряжения срабатывания ключа (на С2 — при опрокидывании или затянувшемся пуске электродвигателя, на СЗ — при перегрузках ≥1,1—1,2 Iном), транзистор VT1 переключается и подает импульс на управляющий электрод тиристора VS1, в анодную цепь которого включено исполнительное реле К1.1. Стабилизация порога срабатывания ключа осуществляется релаксационным генератором, выполненным на однопереходном транзисторе VT2. При срабатывании реле К1.1 своими контактами воздействует на цепи управления и сигнализации аппарата. Время достижения напряжения срабатывания ключа VT1 зависит от кратности перегрузки электродвигателя,
Работу устройства проверяют переключением тумблера в положение «Проверка». При этом напряжение на измерительную часть схемы подается от источника напряжения 36 В. Установка уставок срабатывания осуществляется с помощью резистора R4. Для нормального функционирования схемы при колебаниях напряжения введена стабилизация напряжения с помощью стабилитронов VD6, VD7 и резистора R15.
Для обеспечения нормальной работы блока необходимо в процессе эксплуатации один раз в месяц проверять его действие, руководствуясь инструкцией по эксплуатации аппарата, в который устанавливается блок.
При обнаружении неисправностей в работе блока необходимо заменить его на исправный. Во время эксплуатации запрещается непосредственно в шахте вскрывать блок и ремонтировать элементы, встроенные в него. Ремонт блока разрешается на специализированном ремонтном предприятии.
