Инструкция по эксплуатации шоссейного автокрана XZ16K～XZ70K (стр. 4 )

（4）Марка и объем добавки топлива и смазочного масла

Марка и объем добавки топлива и смазочного масла в таблице 4-4

Таблица 4-4

Название	Марка	Емкость
Масло двигателя	В инструкции по использованию двигателя	В инструкции по использованию двигателя
Топливо двигателя	В инструкции по использованию двигателя	По емкости бака 250 литров
Холодоноситель двигателя	Мягкая вода или антифриз	50 литров
Смазка коробки передач	Смазка GL-4 85W/90（выше -12℃） Смазка GL--4 80W/90（-26℃～38℃） Смазка GL--4 75W（-40℃～38℃） Коробка передач QJ6（S6-90）применяет смазку GL-5	13 л
Коробка передач 5HP600 применяет смазку MOBILE ATF 220 D21412/D22187 или MOBILE ATF220 D20104/D21685	30л
Смазка приводного вала	Смазка GL-4 85W/90（выше -12℃） Смазка GL--4 80W/90（-26℃～38℃） Смазка GL--4 75W（-40℃～38℃）	20л
Гидросмесь системы рулевого управления	Жаростойкое антикоррозийное турбинное масло L-TSA32	6л（XZ16K、XZ25、XZ35K） 6.6л（XZ50K）
Амортизатор	Масло амортизатора C-27
Смазочное масло пружины стальной плиты	Смазочный жир ZG-S	1500 грамм
Гидросмесь рабочего тормозного цилиндра и главного цилиндра сцепления	HZY3（выше 15℃） HZY4（15℃～-20℃） HZY5（ниже -20℃）
Гидросмесь гидросистемы （макра Куньлунь）	Когда температура окружающих сред выше 5℃ , использовать гидросмесь L-HM46 В диапазоне -15℃～5℃, использовать гидросмесь L-HM32 В диапазоне -15℃～-30℃, использовать гидросмесь L-HV22 Ниже -30℃ , использовать авиационную гидросмесь 10#	390л（XZ16K,XZ25K） 600л（XZ35K, XZ50K） 700л（XZ65K） 245л（XZ100K）
Шасси и другие места	3# смазочный жир	3000 грамм

Отметка : Объем вычисленного масла （холодоноситель ）в таблице является теоретической величиной, в ходе добавления по указателю и рейке определять объем.

5. Принципиальная схема системы газовода

Принципиальная схема системы газовода указана в рис 5-1, 5-2, 5-3

Объяснение о принципиальная схема системы газовода:

1. Давление открытия нагнетательного клапана регулятора составляет 0,7мПа, давление закрытия составляет 0,81мПа.

2. В принципиальной схеме системы газовода, выражать интерфейс газовода деталей（группа клапанов） одним однозначным или двухзначным числом. В первой значности, 1 выражает вход воздуха, 2 выражает выход воздуха, 3 выражает исход, 4 выражает вход газоисточника управления ; вторая значность выражает номер интерфейса газовода одинаковой функции деталей（группа клапанов）.

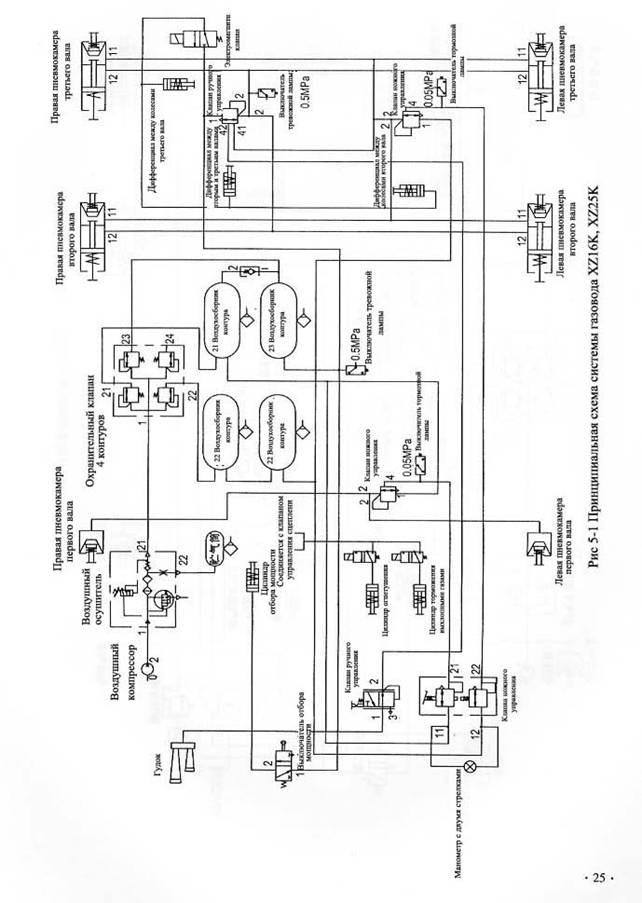

3. Рис 5-1 используется для продуктов XZ16K, XZ25K .

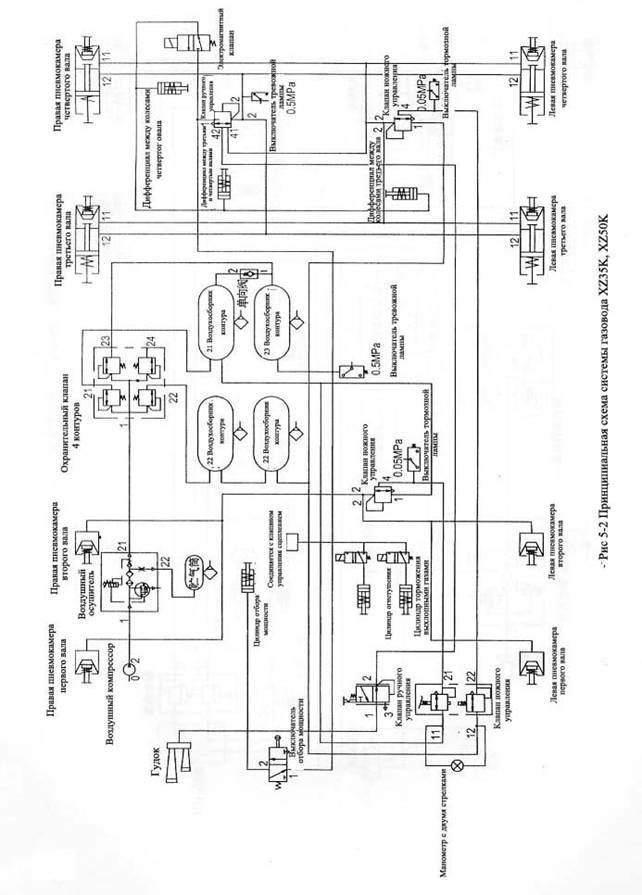

4. Рис 5-2 используется для продуктов XZ35K, XZ50K .

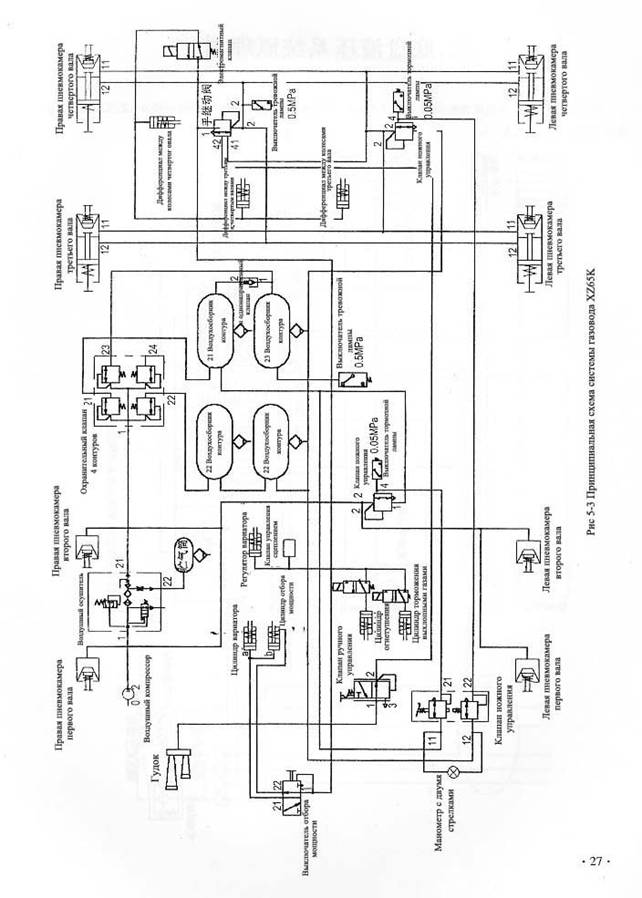

5. Рис 5-3 используется для продуктов XZ65K .

6. В рис 5-1 , когда применяются двигатели D6114, M11-C250 , нет цилиндра огнетушения.

7. В рис 5-2 , когда применяется двигатель M11-C290 , нет цилиндра огнетушения.

6. Принципиальная схема гидросистемы шасси

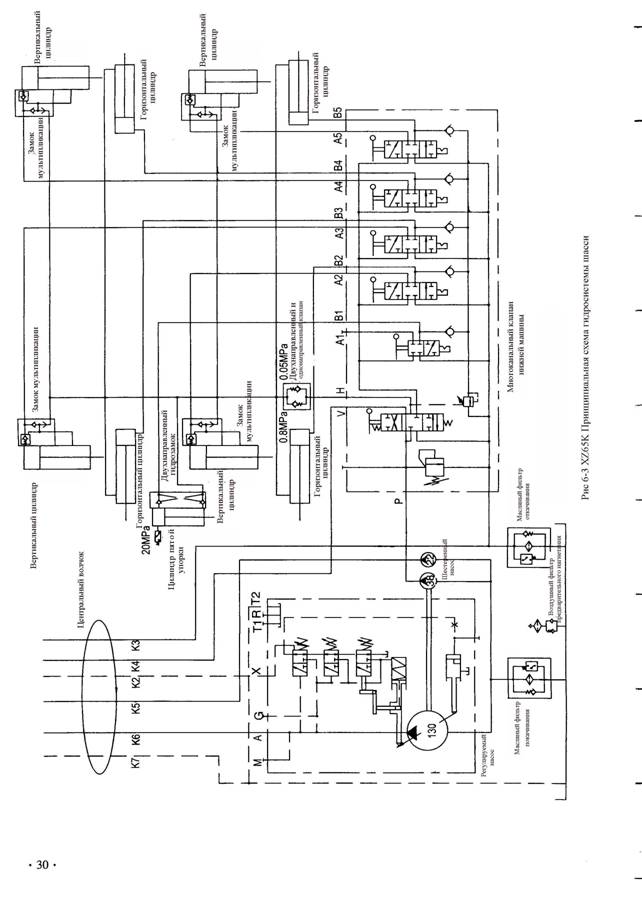

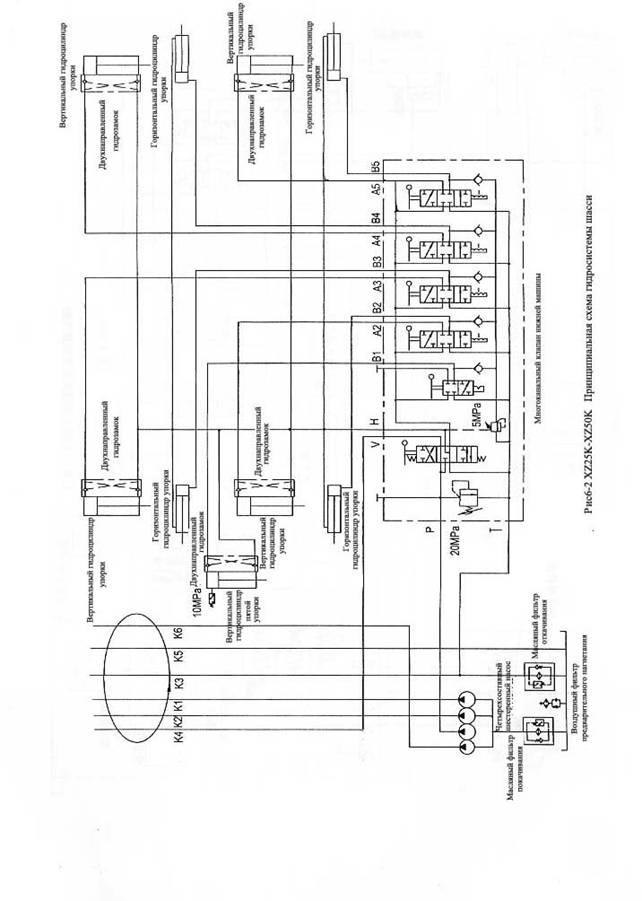

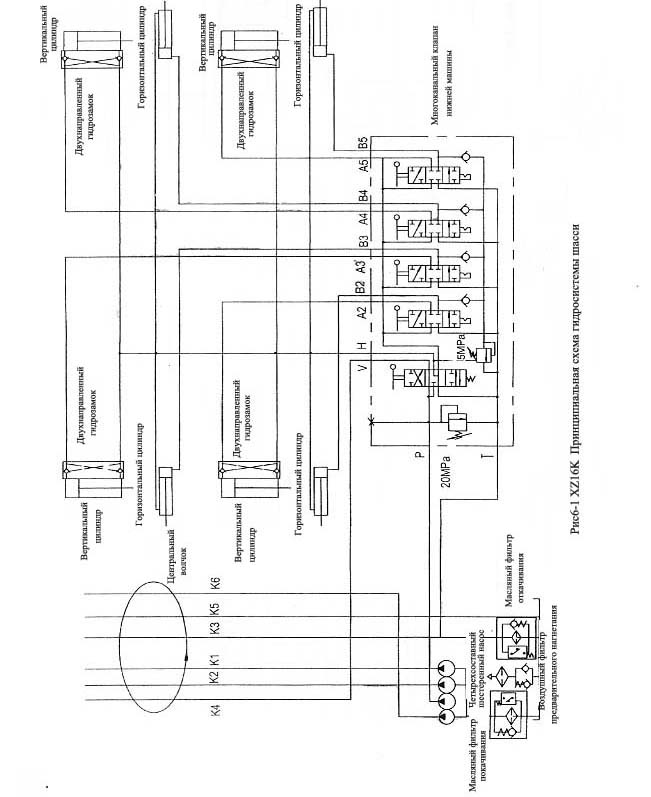

Принципиальная схема гидросистемы шасси XZ16K указана в рис 6-1 , принципиальная схема гидросистемы шасси XZ25K～XZ50K указана в рис 6-2 , принципиальная схема гидросистемы шасси XZ65K указана в рис 6-3.

7. Седьмой. Электросистема

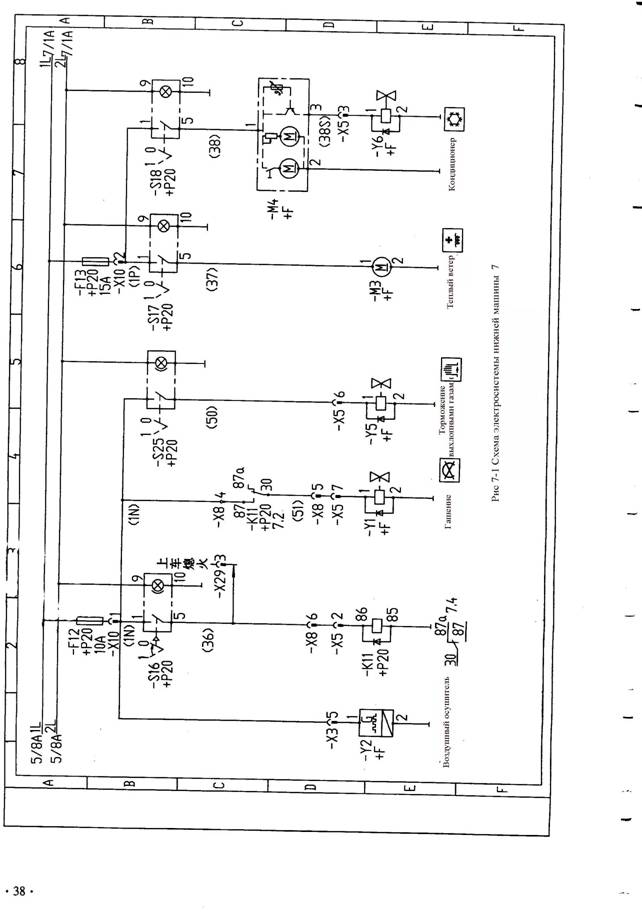

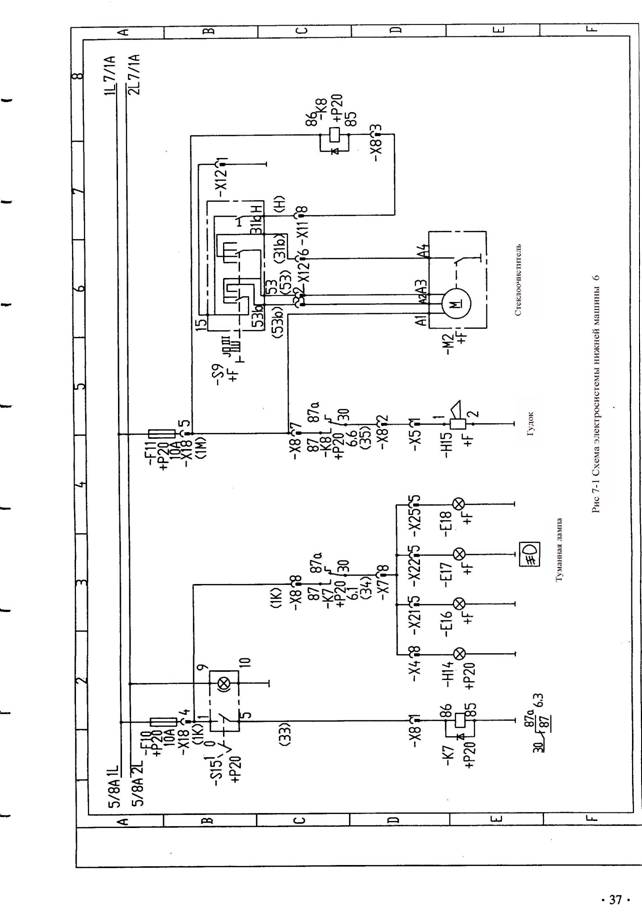

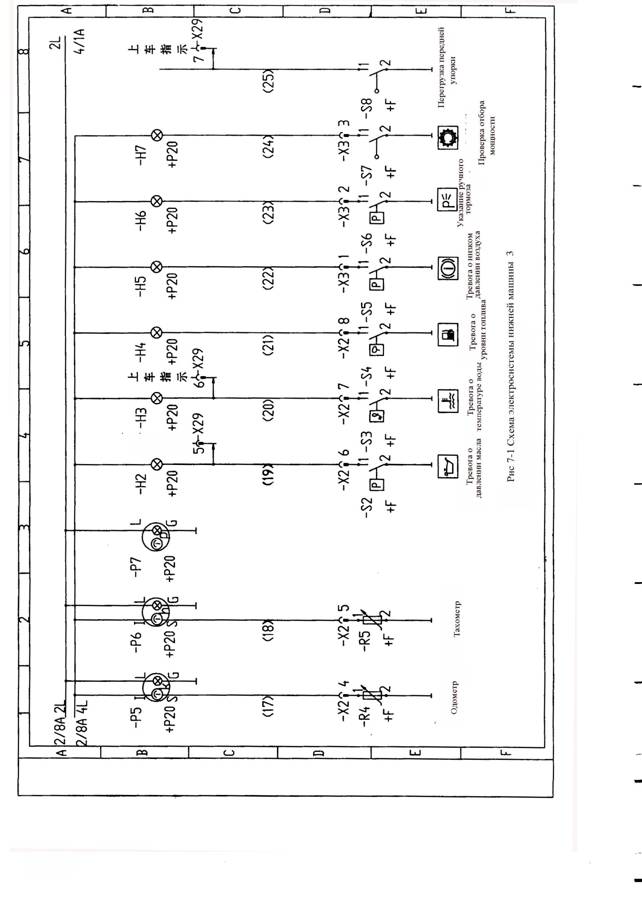

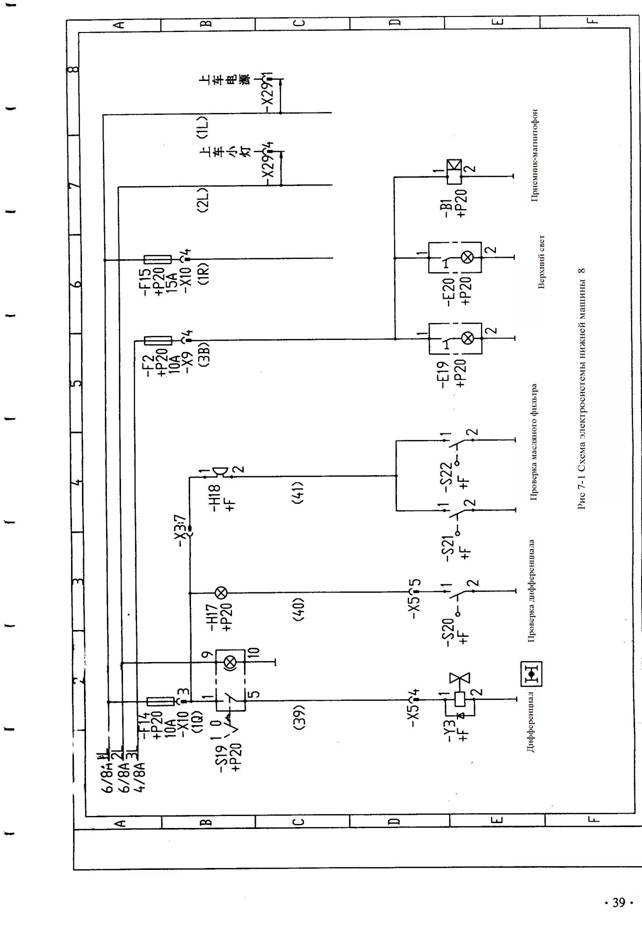

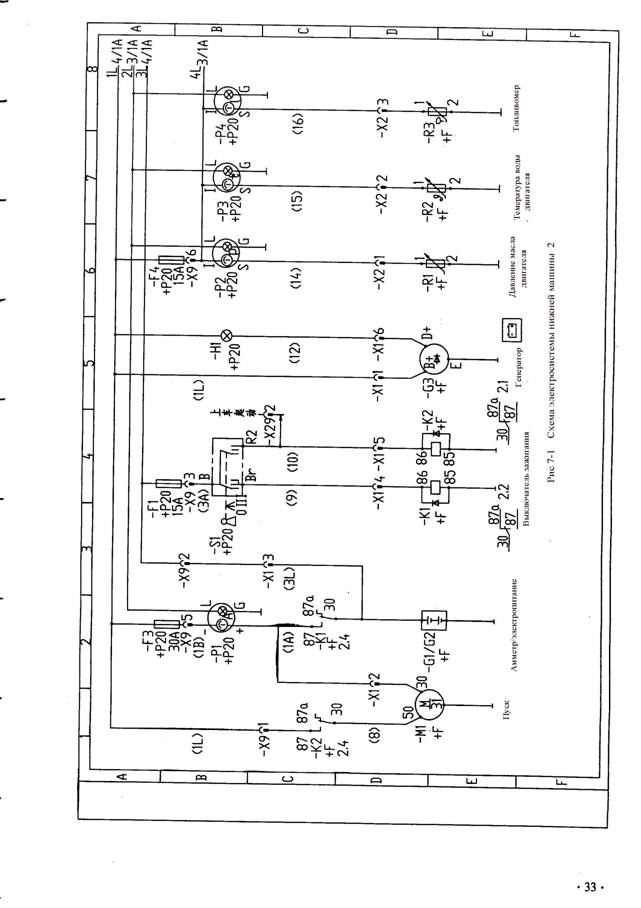

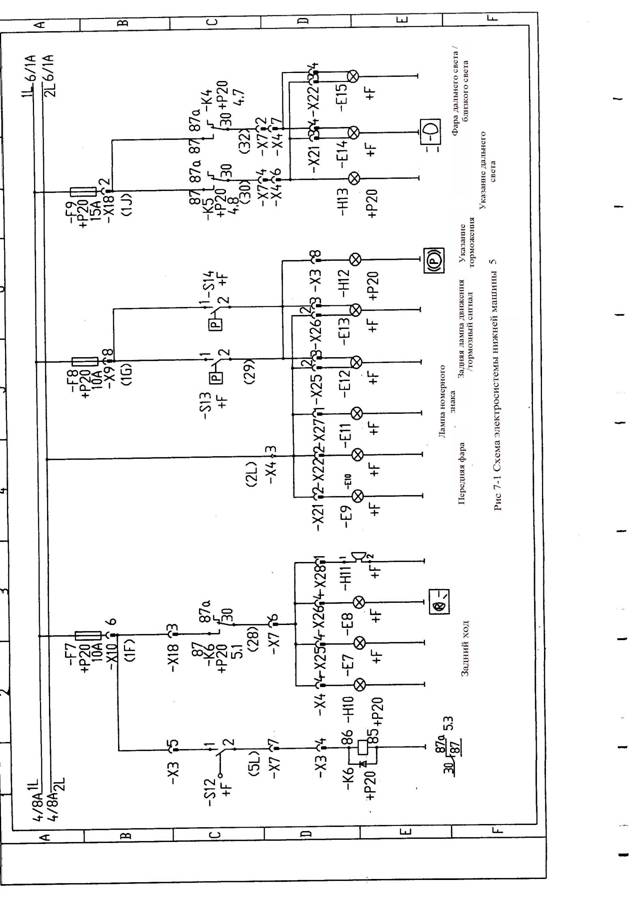

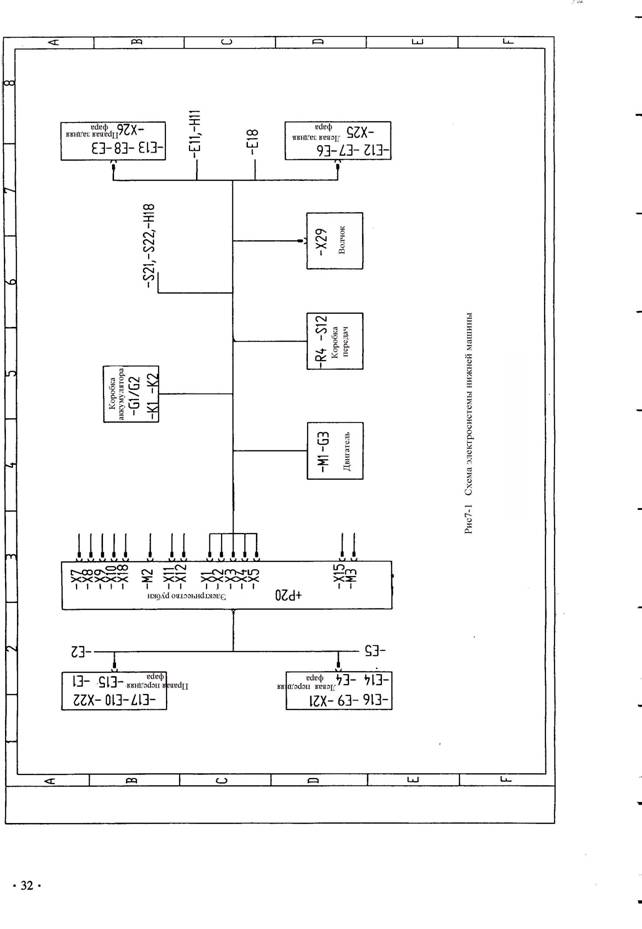

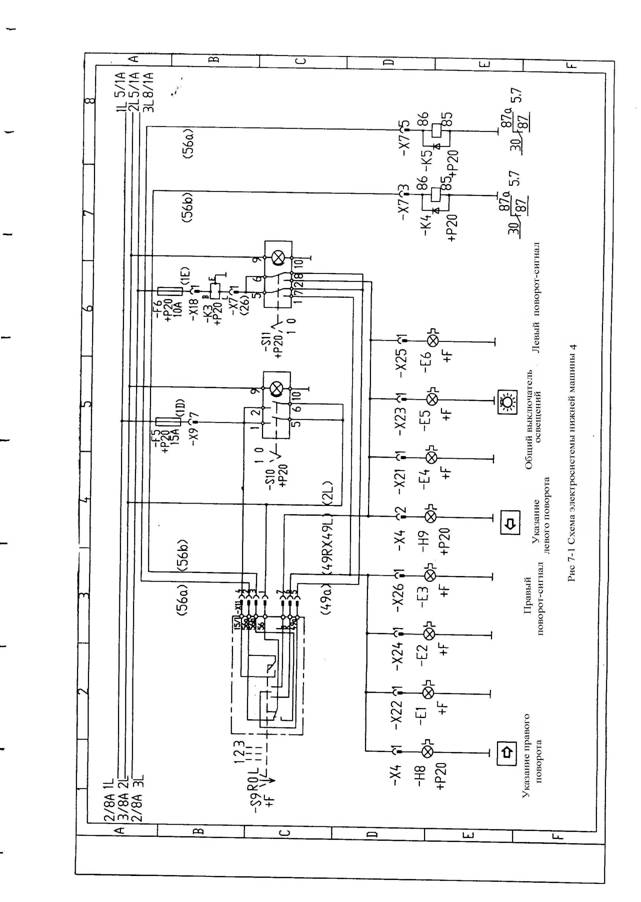

Номинальный вольтаж электросистемы представляет прямоток 24 вольт, применяется одинокая линия, металлизация катода. Схема электросистемы всей автомашины показывается в рис 7-1 .

Объяснение о схеме электросистемы:

1. На каждой странице схемы сверху вниз разделены 6 секторов（A—F ） , слева направо разделены 8 секторов（1—8）, по сектору искать деталь, например знак “3/1A” выражает, деталь находится на секторе пересечения сектора 1 и сектора A третьей страницы.

2. Каждый номер выражает одну проводку, проводки одинакового номера обладают одинаковой функцией.

3. “⊥” выражает катод электроцепи.

4. Выноска детали, объяснение о знаке, распределение предохранителей осматриваются в объяснение о электросистеме низкой автомашины（10）（рис 7-1 ）.

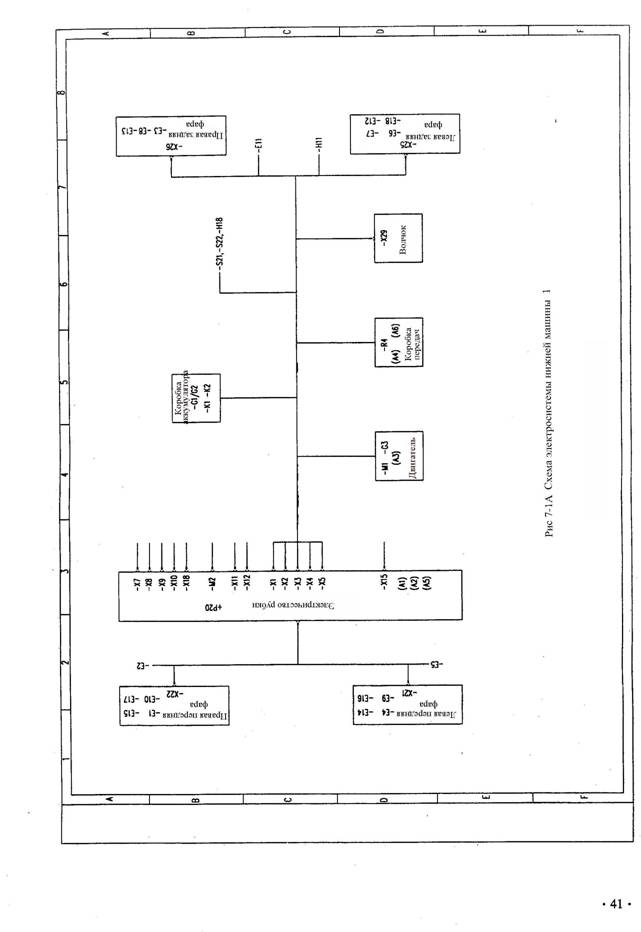

5. Рис 7-1 применяется для двигателя серии D6114 и WD615 , оборудовать механическую коробку передач ; рис 7-1A применяется для двигателя M11 , оборудовать механическую коробку передач и коробку автоматических передач скорости.

Рис 7-1 Электросистема низкой автомашины（9）

Номер предохранителя	Емкость предохранителя	Функция
-F1	15A	Электропитание/пуск
-F2	10A	Приемник-магнитофон/ верхний свет
-F3	30A	Общий предохранитель
-F4	15A	Прибор/тревожная лампа
-F5	15A	Общий предохранитель освещений
-F6	10A	Указатель аварийного зажигания/поворот-сигнал
-F7	10A	Задний ход-сигнал
-F8	10A	Тормозный сигнал
-F9	15A	Фара дальнего/близкого света
-F10	10A	Туманная лампа
-F11	10A	Стеклоочиститель/гудок
-F12	10A	Гашение/осушитель
-F13	15A	Теплый ветер/кондиционер
-F14	10A	Дифференциал/ проверка масляного фльтра
-F15	15A	Резерв

Символ	Функция	Пример изображения и символа
-F	Предохранитель
-K	Реле
-S	Выключатель
-P	Прибор
-R	Датчик
-H	Указатель
-E	Осветитель
-X	Клемма
-M	Мотор
-G	Генератор/батарея
-Y	Электромагнитный клапан
+F	Рама
+P20	Щиток приборов
