Зміст (стр. 3 )

- склад інформаційного забезпечення;

- організація інформаційного забезпечення;

У розділі «Склад інформаційного забезпечення» вказують найменування і призначення всіх баз даних і наборів даних.

У розділі «Організація інформаційного забезпечення» наводять:

- принципи організації інформаційного забезпечення системи;

- обґрунтування вибору носіїв даних і принципи розподілу інформації за типами носіїв.

Раздел “Склад інформаційного забезпечення” должен быть обязательно!

Пример:

У наступній таблиці (таблиця 1.8) приведений перелік таблиць, у які має бути завантажена інформація.

Таблиця 1.8 – Перелік таблиць

Назва таблиці БД	Коментар
T13ADDRESS	Адреси
T13FIZOSOBA	Фізичні особи
T13JUROSOBA	Юридичні особи
T13KRU_DEPART	Управління КРУ
T13PORUSH	Суттєві порушення
T13PRAVO	Передача матеріалів ревізій до правоохоронних органів
T13REVISION	Результати ревізій та перевірок
S13KFV	Класифікатор форм власності
S13OPF	Класифікатор організаційно-правових форм господарювання
S13PIDSTAVA	Підстава на проведення ревізії, перевірки
S13TERRIT	Класифікатор територій КРУ
S13REGION	Довідник обласних управлінь КРУ
HREESTRCLASS	Реєстрація завантаження та оновлення класифікаторів та довідників
HREESTRDB	Реєстрація завантаження бази даних

Ещё пример

База даних складається з 14 таблиць пов’язаних між собою. Далі приводиться перелік таблиць (табл. 1.9).

Таблиця 1.9 – Перелік таблиць

Назва	Опис
WH_D_ORG	Довідник організацій
A_WH_D_ORG__D_ORG	Данні в таблиці пов’язують оперативні і архівні організації
WH_IC_OFF_DAT	Періоди за які було виявлено порушення в результаті ревізії та суми порушень
WH_IC_OFF_INCOME	Надходження ресурсів для відшкодування порушень

Продовження таблиці 1.9

Назва	Опис
WH_IC_MONEY	Дані про фінансування на утримання та видатки на здійснення цільових заходів або акумулювання коштів від пільг на оподаткування для об'єкту контролю
WH_IC_CARD	Інформаційна картка
swh_d_org	Довідник організацій
a_swh_d_org__d_org	Данні в таблиці пов’язують оперативні і архівні організації
swh_ic_card	Інформаційна картка
swh_ic_money	Дані про фінансування на утримання та видатки на здійснення цільових заходів або акумулювання коштів від пільг на оподаткування для об'єкту контролю
swh_ic_off_dat	Періоди за які було виявлено порушення в результаті ревізії та суми порушень
swh_ic_off_income	Дані про фінансування на утримання та видатки на здійснення цільових заходів або акумулювання коштів від пільг на оподаткування для об'єкту контролю
swh_queries	Таблиця містить SQL запити за заповнення таблиць області SWH і WH та чергу їх виконання

2.2.4 Опис організації інформаційної бази

Містить опис логічної і фізичної структур бази даних. Документ складається з двох частин:

- опис внутрішньомашинної інформаційної бази;

- опис позамашинної інформаційної бази.

Частини документа містять наступні розділи:

- логічна структура;

- фізична структура (для внутрішньомашинної інформаційної бази);

- організація ведення інформаційної бази.

У розділі «Логічна структура» наводять опис складу даних, їхніх форматів і взаємозв'язків між даними.

Розділ «Фізична структура» містить опис вибраного варіанта розташування даних на конкретних машинних носіях.

При описі структури внутрішньомашинної інформаційної бази повинні бути наведені переліки баз даних і масивів та логічні зв'язки між ними. Для масиву інформації вказують логічну структуру всередині масиву або дають посилання на документ «Опис масиву інформації».

Таким образом раздел должен обязательно описать структуры данных (в виде диаграмм ERD, PDM или XML). При необходимости может быть описана структура размещения базы данных на конкретных физических узлах.

При использовании нескольких сущностей БД или (распределённой БД необходимо описать особенности логических связей между базами.

Пример логической структуры:

У таблицях 1.10 – 1.11 наведені структура таблиць.

Таблиця 1.10 – Перелік стовпців таблиці WH_D_ORG

Код	Опис	Тип даних	Довжина	Точність	О	Первинний
ID_ORG_WH	ІД організації	NUMBER			X	X
CODE_ORG	Код ЄДРПОУ організації	VARCHAR2(20)	20
COUNT_WH	Число записів у сховищі (A_WH_D_ORG__D_ORG)	number
COUNT_BASE	Число записів в оперативних даних (D_ORG + YD_ORG)	number

Таблиця 1.11 – Перелік стовпців таблиці A_WH_D_ORG__D_ORG

Код	Опис	Тип даних	Довжина	Точність	О	Первинний
ID_ORG_WH	ІД	NUMBER			X	X
ID_ORG	ІД організації	NUMBER			X	X
ID_DEP	ІД органу ДКРС	NUMBER			X	X

Схема логічної структури БД наведена у додатку В.

Другой пример структуры таблиц:

Далі розглянемо таблиці бази даних у табличному форматі (таблиці 1.12 – 1.13).

Таблиця 1.12 – Таблиця клієнтів

Назва таблиці	Назва стовпця	Тип даних	Детальна інформація
Clients – таблиця клієнтів телефонної компанії	ClientId	integer	Код, під яким клієнт зареєстрований в базі даних
Name	varchar	Назва клієнта
ContactPerson	varchar	Контактна персона
ContactPhone	varchar	Контактний телефон
Email	varchar	Email клієнта
Code	varchar	Код ЕРДПОУ

Таблиця 1.13 – Таблиця контрактів

Назва таблиці	Назва стовпця	Тип даних	Детальна інформація
Conracts – таблиця контрактів телефонної компанії	ContractId	int	Код, під яким контракт зареєстрований в базі даних
ClientId	integer	Код клієнта, з яким укладено договір
Date	date	Дата укладення договору
Number	varchar	Номер контракту
ServiceAddress	varchar	Сервісна адреса

2.2.5 Опис масивів інформації

Документ містить:

- найменування масиву;

- позначку масиву;

- найменування носіїв інформації;

- перелік реквізитів в порядку їх слідування у записах масиву із зазначенням по кожному реквізиту: позначення, довжини в знаках і діапазону зміни (при необхідності), логічних і семантичних зв'язків з іншими реквізитами даного запису й іншими записами масиву;

- оцінку обсягу масиву;

- інші характеристики масиву (при необхідності).

В данном разделе обязательно надо привести оценку объёмов массивов информации.

Пример:

Орієнтовний обсяг даних масивів інформації представлений у таблиці 1.14

Таблиця 1.14 – Масиви інформації

Найменування	Обсяг
WH_D_ORG
A_WH_D_ORG__D_ORG	1
WH_IC_OFF_DAT	5
WH_IC_OFF_INCOME	3

2.3.1 Опис комплексу технічних засобів

Документ містить розділи:

- загальні положення;

- структура комплексу технічних засобів;

- засоби обчислювальної техніки;

- апаратура передачі даних.

Пример:

В состав комплекса технических средств входят следующие технические средства (рис.1.9):

– серверы БД;

– серверы приложений;

– сервер системы формирования отчетности;

– веб сервер;

– ПК пользователей;

– ПК администраторов.

Серверы БД объединены в отказоустойчивый кластер. Связь между серверами БД и хранилищем данных осуществляется по оптическому каналу. Серверы приложений образуют кластер с балансировкой нагрузки.

Серверы БД, серверы приложений и сервер системы формирования отчетности объединены одной локальной сетью, с пропускной способностью 100 Мбит.

Технические характеристики серверов БД

– процессор – не менее двух процессоров Intel Xeon 3 ГГц;

– объем оперативной памяти – не менее 4 Гб;

– дисковая подсистема – не менее 72 Гб х 2 с RAID 1;

– устройство чтения компакт-дисков (DVD-ROM);

– сетевой адаптер – FastEthernet 100;

– адаптер Fibre Channel;

– видеосистема – разрешающая способность не ниже 1024x860 точек;

– координатно-указательное устройство – манипулятор типа «мышь»;

– клавиатура – не менее 104 клавиш (русифицированная);

– монитор – диагональ не менее 15”.
Технические характеристики системы хранения данных
…
Технические характеристики серверов приложений

….

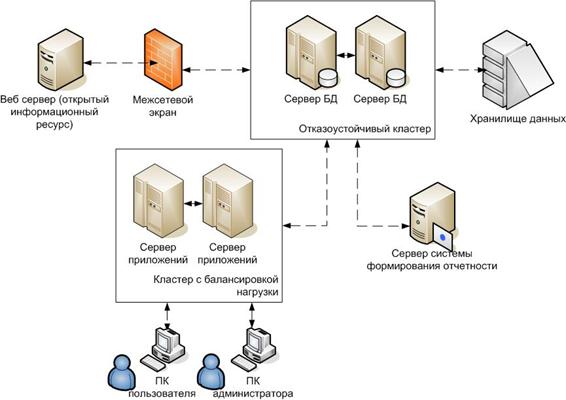

Рисунок 1.9 – Схема структурная комплекса технических средств

2.4.1 Опис алгоритму

2.5.1 Структура програмного забезпечення

2.5.2 Функції частин програмного забезпечення

2.5.3 Методи і засоби розробки програмного забезпечення

3 Технологічний розділ

4 Організаційно-економічний розділ

Висновки

ПЕРЕЛІК ПОСИЛАНЬ

Додаток А Технічне завдання

Все эти листы не печатаются! Они нужны только для того, чтоб сделать правильное содержание

Додаток Б Фрагменти коду

Додаток В Графічний матеріал

Лист 1. Схема структурна варіантів використань

Лист 2. Схема структурна станів системи

Лист 3. Схема бази даних

Плакат 1. Рішення з математичного забезпечення

Лист 4. Схема структурна класів програмного забезпечення

Лист 5. Креслення вигляду екранних форм

Плакат 2. Демонстраційний плакат з організаційно-економічного розділу
