Предельные показатели овальности должны соответствовать приведенным в таблице 3 (стр. 5 )

10.2 При выборе области применения труб из РЕ-Х необходимо исходить из того, что в стенке трубы с минимально допустимым настоящим стандартом поперечным сечением максимальное расчетное напряжение sр, определяемое по формуле (3.8), должно быть не более максимального рабочего напряжения sD, приведенного в таблице 12, то есть

sD ³ sр . (10.1)

10.3 Все трубопроводы из РЕ-Х, оговоренные в настоящем стандарте, должны обеспечивать транспортирование воды с температурой 20°С в течение прогнозируемого срока службы n = 50 лет с максимальным рабочим напря­жением в стенке трубы sD не более 7,6 МПа.

11 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

11.1 Изготовитель должен гарантировать соответствие труб требованиям настоящего стандарта при соблюдении условий транспортирования и хра­нения.

11.2 Гарантийный срок хранения - два года с даты изготовления.

ДСТУ Б В.2. с.30

ПРИЛОЖЕНИЕ А

(обязательное)

Коэффициент запаса прочности труб

из структурированного полиэтилена

Коэффициент запаса прочности С следует использовать в документации на применение труб. Минимальные значения коэффициента запаса прочности, учитывающие свойства труб из РЕ-Х, приведены в таблице А. 1.

1

Трубы из РЕ-Х	Температура t, °С
tD, °С	tmax, °С	tmal, °С	20°С
Коэффициент запаса прочности °С
1,5	1,5	1,5	1,25

ДСТУ Б В.2. с.31

ПРИЛОЖЕНИЕ Б

(обязательное)

Расчетные значения напряжения в стенке трубы из РЕ-Х

1

Максимальная рабочая температура, tD, °С	Прогнозируемый срок службы n, в годах	Расчетное напряжение в стенке труб из РЕ-Х sрех, МПа
	1	9,9
	5	9,8
	10	9,7
20	25	9,6
	50	9,5
	100	9,4
	1	8,8
	5	8,7
	10	8,6
30	25	8,5
	50	8,4
	100	3,4
	1	7,9
	5	7,7
	10	7,6
40	25	7,6
	50	7,5
	100	7,4
	1	7,0
	5	6,9
	10	6,8
50	25	6,7
	50	6,7
	100	6,6

ДCTУ Б В.2.5-17-2001 с.32

Окончание таблицы Б.1

Максимальная рабочая температура, tD, °С	Прогнозируемый срок службы n, в годах	Расчетное напряжение в стенке труб из РЕ-Х sрех, МПа
	1	6,3
	5	6,1
60	10	6,1
	25	6,0
	50	6,0
	1	5,6
	5	5,5
70	10	5,4
	25	5,4
	50	5,3
	1	5,0
	5	4,9
80	10	4,9
	18	4,8
	25	4,8
	1	4,5
	4	4,4
90	6	4,4
	10	4,4
	15	4,4
	1	4,3
	4	4,2
95	6	4,2
	10	4,2

ДСТУ Б В.2. с.33

ПРИЛОЖЕНИЕ В

(рекомендованное)

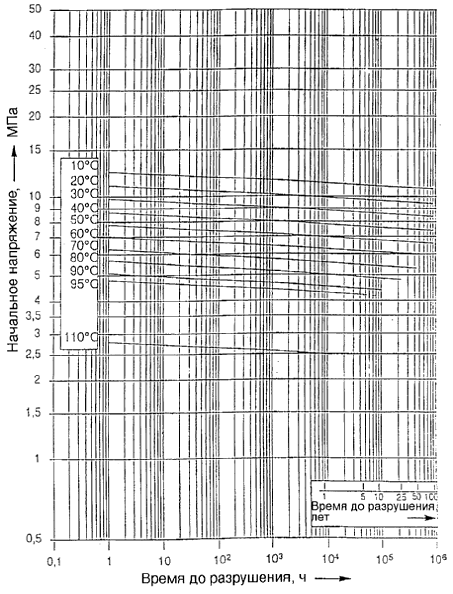

Диаграмма долговременной прочности труб из структурированного полиэтилена

ДСТУ Б В.2. с.34

ПРИЛОЖЕНИЕ Г

(рекомендованное)

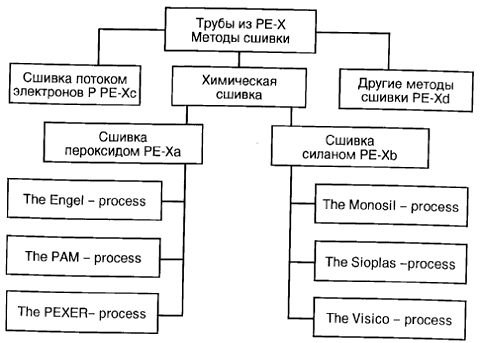

Классификация технологических методов сшивки труб из структурированного полиэтилена*)

*) Классификация процессов сшивки труб из РЕ-Х по информационным материалам фирмы WIRSBO

ДСТУ Б В.2. с.35

ПРИЛОЖЕНИЕ Д

(обязательное)

Порядок оформления и утверждения контрольных образцов внешнего вида

Д.1 Контрольный образец (образец-эталон) - это отрезок трубы длиной 500±10 мм с нанесенной на его поверхность маркировкой, утвержденный как представитель для сравнения с ним изготовленных труб по внешнему виду по 5.1 и другим признакам, которые определяют органолептическими методами.

Д. 2 В качестве контрольного утверждают образец из установочной партии труб при их постановке на серийное производство в соответствии с требованиями ДСТУ Б А.3.1-6.

Д.3 Каждый контрольный образец снабжают запломбированным ярлы­ком, который прикрепляют к образцу, и техническим описанием.

В ярлыке указывают условное обозначение трубы, наименование пред­приятия-изготовителя и информацию об утверждении контрольного образца, а также графу утверждения предприятием-изготовителем. Графа утверждения скрепляется круглой печатью с датами подписания.

В техническом описании содержится информация о контрольном образ­це, предприятии-изготовителе, внешнем виде поверхности трубы, а также допустимые дефекты и повреждения.

Д.4 Контрольные образцы оформляются для каждого диаметра труб каж­дого цвета исходного сырья. Срок действия контрольного образца не устанав­ливается.

Д.5 Для обеспечения входного контроля труб у потребителя могут ис­пользоваться рабочие контрольные образцы, являющиеся копиями основного контрольного образца или его части. Правильность копии подтверждает предприятие-изготовитель.

Д.6 При изменении показателей или их значений, приводимых в таблице 6 и по 5.1 данного стандарта, контрольные образцы подлежат переутвержде­нию.

Д.7 Контрольные образцы хранятся на предприятии-изготовителе.
