Об этом руководстве
Внимание! Прибор представляет собой сложный управляющий блок, влияющий непосредственно на работу системы. Поэтому перед началом монтажа, наладки или эксплуатации контроллера подробно ознакомьтесь с данным руководством. Предприятие-изготовитель не несет ответственности за неправильную работу с прибором, приведшую к выводу из строя технологической установки.
Назначение руководства
Данное руководство по установке и эксплуатации контроллера Freemax mini предназначено для инженеров-проектировщиков, инженеров по обслуживанию и других специалистов.
Содержание
ОБЩЕЕ ОПИСАНИЕ КОНТРОЛЛЕРА 2
Назначение, функции
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ОТОБРАЖЕНИЯ 3
Индикатор, кнопки, светодиоды
МЕНЮ КОНТРОЛЛЕРА В ВИДЕ ДЕРЕВА ЦИКЛИЧЕСКИХ СПИСКОВ 4
НАБОР ФУНКЦИЙ И МЕНЮ 8
ОПИСАНИЕ ДАННЫХ ДЛЯ ПРОТОКОЛА MODBUS 18
ПРИЛОЖЕНИЕ 21

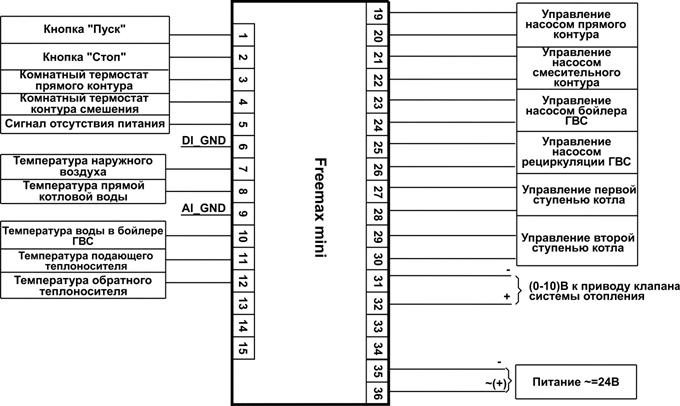

Схема подключения контроллера
Общее описание контроллера
Назначение
Контроллер Freemax mini предназначен для управления котлами, оборудованием системы отопления и ГВС.
Функции
Контроллер Freemax mini осуществляет следующие функции:
- выбор режима управления системой – ручного или автоматического из меню контроллера; выбор режима – зима или лето из меню контроллера; ручное управление регулирующим клапаном системы отопления из меню контроллера; мониторинг температуры обратного и подающего теплоносителей, температуры воды системы ГВС из меню контроллера; контроль на обрыв или кз[1] всех температурных датчиков; сигнализация о состоянии клапана; аварийная сигнализация; сохранение в архив состояний оборудования и возникающих аварийных ситуаций.

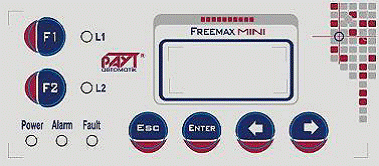

Элементы управления и отображения
 |
 |
Контроллер имеет следующие элементы управления и индикации:
1 – индикатор; 2, 3, 4, 5, 6, 7 – кнопки; 8, 9, 10, 11, 12 – светодиоды.
Индикатор
Жидкокристаллический индикатор (поз. 1), 2 строки по 8 символов с подсветкой.
Примечание. Подсветка индикатора выключается автоматически, если кнопки на контроллере не нажимались в течение 4 минут либо через 2 минуты после включения питания. При нажатии любой кнопки подсветка возобновляется.
Кнопки
Контроллер имеет 6 кнопок, предназначенных для выполнения следующих функций:
- Esc (поз. 2) – для перемещения на один уровень вверх в дереве циклических списков (см. “Меню контроллера в виде дерева циклических списков”); для отмены редактирования параметра; Enter (поз. 3) – для перемещения на один уровень вниз в дереве циклических списков (см. “Меню контроллера в виде дерева циклических списков”); для выбора функции; для входа в режим редактирования параметра; для сохранения измененного параметра; ВЛЕВО (поз. 4) – для перемещения по спискам функций влево; для уменьшения редактируемого параметра; для закрытия исполнительного механизма в ручном режиме; ВПРАВО (поз. 5) – для перемещения по спискам функций вправо; для увеличения редактируемого параметра; для открытия исполнительного механизма в ручном режиме; F1 (поз. 6) – не используется; F2 (поз. 7) – не используется.
Светодиоды
- Power (поз. 8) – сигнализирует о наличии питания на контроллере; Alarm (поз. 9) – горит постоянно красным цветом при возникновении любой аварийной ситуации; Fault (поз. 10) – сигнализирует, что контроллер неисправен и подлежит ремонту; при этом следует обратиться к производителю за технической поддержкой; L1 (поз. 11) – горит зеленым цветом при открытом клапане. L2 (поз. 12) – не используется.

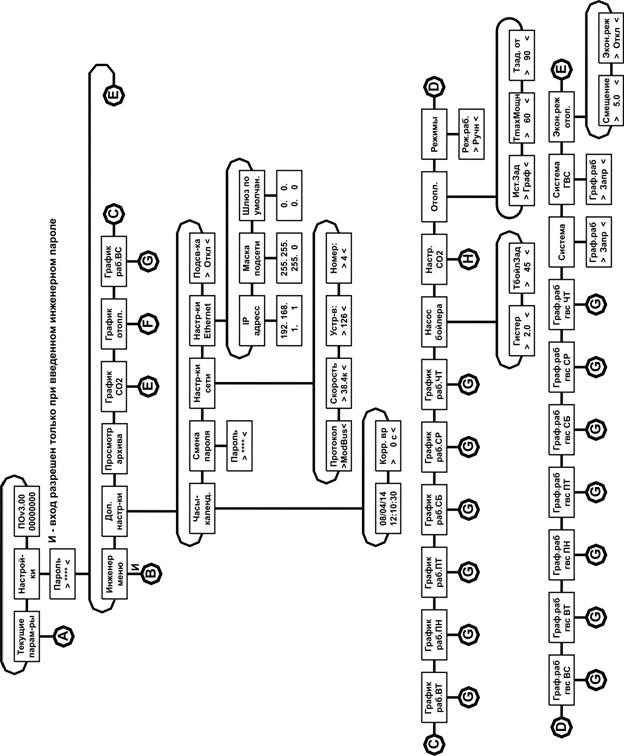

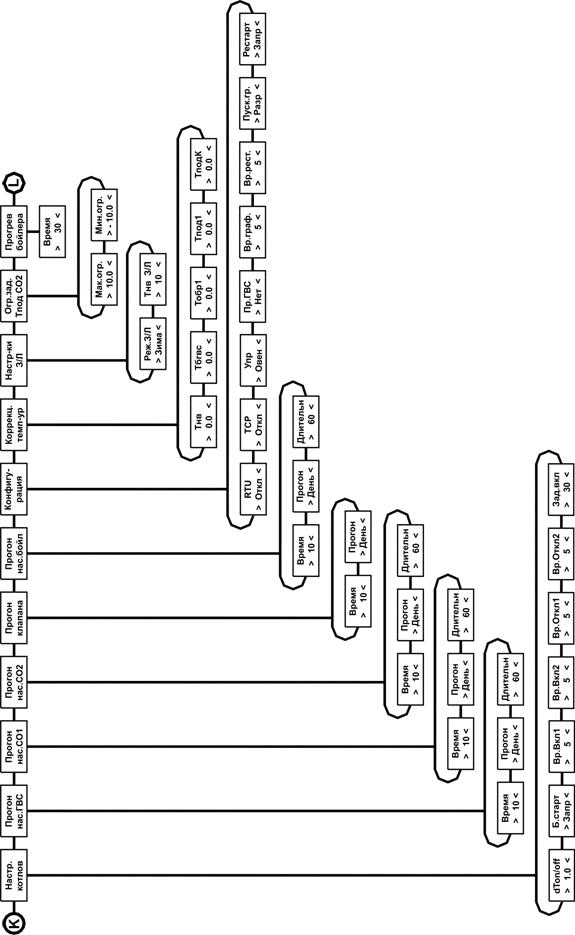

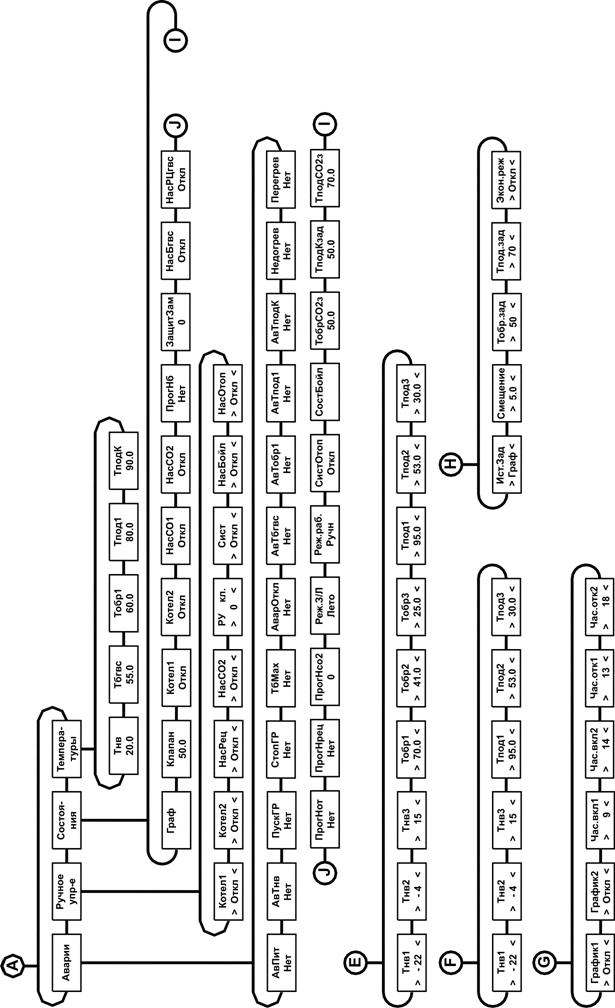

Меню контроллера в виде дерева циклических списков
Набор функций и меню
Как вызвать нужную функцию
Выберите с помощью кнопок ВПРАВО и ВЛЕВО необходимую функцию и нажмите кнопку Enter. Чтобы вернуться к общему списку функций, нажимайте кнопку Esc до тех пор, пока не вернетесь к общему списку функций.
Как изменить значение
Выберите с помощью кнопок ВЛЕВО и ВПРАВО необходимый параметр и нажмите кнопку Enter. После этого его можно увеличивать или уменьшать (изменять значение) при помощи кнопок ВЛЕВО или ВПРАВО. При этом значение параметра мигает. Чтобы сохранить новое значение нажмите кнопку Enter. Чтобы не сохранять новое значение (оставить старое без изменений), нажмите кнопку Esc. Значения параметров, которые можно изменять, заключены в символы “> <”.
Пример: изменение параметра температуры "РУ кл.".
Выберите с помощью кнопки Esc функцию "Текущие парам-ры". Нажмите кнопку Enter. Выберите с помощью кнопок ВЛЕВО, ВПРАВО пункт меню "Ручное упр-е". Нажмите кнопку Enter. Выберите с помощью кнопок ВЛЕВО, ВПРАВО пункт меню "РУ кл.". Нажмите кнопку Enter. При этом значение уставки начинает мигать, свидетельствуя о том, что оно редактируется. Кнопками ВЛЕВО и ВПРАВО изменяйте значение в меньшую или большую сторону. Нажмите кнопку Enter, чтобы установить новое значение.
Инженерные настройки контроллера можно изменить только в режиме инженерных настроек (после ввода инженерного пароля). Остальные параметры можно изменять без ввода инженерного пароля.
Описание дерева меню контроллера приведено в таблице ниже.
В колонке "Предустановки" приведены значения функций, которые являются заводскими предустановками.
Дерево меню | Предустановки | Назначение функций и параметров, их действие | |
Текущие параметры | |||
Аварии | Меню отображения аварийных ситуаций. Если авария активна, в нижней строке отображается значение "Есть", если же авария не активна – "Нет" | ||
АвПит | Отсутствие питания оборудования | ||
АвТнв | Выход показаний датчика температуры наружного воздуха за допустимые пределы; при возникновении этой аварии расчет отопительных графиков будет производится по минимальной температуре наружного воздуха; если режим "Зима/Лето" определяется автоматически по температуре наружного воздуха, то при возникновении аварии "АвТнв" устанавливается режим "Зима"; при наличии аварии "АвТнв" функция защиты от замораживания систем отопления не будет активироваться | ||
ПускГР | Ручное включение системы при работе по графику; авария возникает в том случае, если разрешен график работы системы, система отключена по графику и осуществляется ручное включение системы; если осуществить ручное отключение системы, то авария снимается и система будет отключена до момента включения по графику; если наступает событие включения по графику, то авария снимается автоматически и система продолжит работать по графику; также авария снимается автоматически при запрете работы системы по графику или отключении автоматического режима работы контроллера; наличие данной аварии свидетельствует о том, что система включена вручную, в то время, когда она должна быть отключена по графику; данная авария может появиться в том случае, если разрешено ручное включение системы при работе по графику | ||
СтопГР | Ручное отключение системы при работе по графику; авария возникает в том случае, если, при работе системы по графику, осуществляется ручное отключение системы; авария снимается автоматически если наступает время отключения системы по графику, и при наступлении следующего времени включения по графику система будет включена; если осуществить ручной съем аварии, то система включится и будет работать до момента наступления времени отключения по графику; авария снимается автоматически при запрете работы системы по графику или отключении автоматического режима работы контроллера; наличие данной аварии свидетельствует о том, что система отключена вручную, в то время, когда она должна быт включена по графику | ||
ТбМах | Высокая температура воды в бойлере системы ГВС; авария возникает в случае повышения температуры воды в бойлере системы ГВС выше максимального значения; при возникновении этой аварии насосы системы ГВС отключаются в любом режиме работы; если выбран автоматический сброс аварии "ТбМах", то после понижения температуры воды в бойлере системы ГВС ниже заданного значения, авария снимается автоматически; если выбран ручной сброс аварии, то после понижения температуры можно осуществить ручной сброс аварии | ||
АварОткл | Аварийное отключение системы; авария возникает в том случае, если система включена при срабатывании функции защиты отопления от замораживания и осуществляется ручное отключение системы внешней стоповой; после ручного съема аварии система возобновит работу если активна функция защиты отопления от замораживания | ||
АвТбгвс | Выход показаний датчика температуры воды в бойлере системы ГВС за допустимые пределы; при возникновении этой аварии насос бойлера системы ГВС не будет включаться по температуре в бойлере и не будет осуществляться режим перегрева воды в бойлере системы ГВС | ||
АвТобр1 | Выход показаний датчика температуры обратной воды из системы отопления смесительного контура 1 за допустимые пределы; при возникновении этой аварии, если осуществлялось поддержание температуры обратной воды из системы отопления смесительного контура 1, то осуществляется переход на поддержание температуры подающей воды в систему отопления смесительного контура 1 | ||
АвТпод1 | Выход показаний датчика температуры подающей воды в систему отопления смесительного контура 1 за допустимые пределы; при возникновении этой аварии в автоматическом режиме работы контроллера насос системы отопления смесительного контура 1 может быть отключен или продолжит; если насос отключается, то регулирующий клапан закрывается; если насос продолжает работу, то регулирующий клапан может быть закрыт или открыт | ||
АвТподК | Выход показаний датчика температуры прямой котловой воды за допустимые пределы; при возникновении этой аварии система отключается | ||
Недогрев | Авария возникает в том случае, если при включенном котле температура прямой котловой воды остается ниже задания в течении заданного промежутка времени; при возникновении этой аварии оборудование не отключается; после достижения регулируемого параметра заданного значения или отключения котла можно осуществить ручной сброс аварии | ||
Перегрев | Высокая температура прямой котловой воды; авария возникает в случае повышения температуры прямой котловой воды выше максимального; при возникновении этой аварии отключается котел в любом режиме работы; если выбран автоматический сброс аварии "Перегрев", то насосы продолжают работать, а после понижения температуры прямой котловой воды ниже заданного значения, авария снимается автоматически и котел возобновит работу; если выбран ручной сброс аварии, то при возникновении аварии "Перегрев" система отключается | ||
MaxТпод1 | Повышения температуры подачи; авария возникает в случаи повышения температуры подачи выше максимального значения. | ||
Ручное упр-е | Меню управления оборудованием в режиме работы "Ручной" | ||
Котел1 | Ручное управление 1-й ступенью котла | ||
Котел2 | Ручное управление 2-й ступенью котла | ||
НасРец | Ручное управление насосом рециркуляции ГВС | ||
НасСО2 | Ручное управление насосом смесительного контура | ||
РУ кл. | Ручное управление регулирующим клапаном системы отопления | ||
Сист | Включение системы в режиме работы "Автоматический" | ||
НасБойл | Ручное управления насосом бойлера ГВС | ||
НасОтоп | Ручное управление насосом прямого контура системы отопления | ||
Состояния | Меню отображения состояния оборудования и режимов работы | ||
Граф | Отображение состояний работы по графику (в случае разрешения работы по графику). Если система включена по временному графику – отображается значение "Вкл"; если система выключена по временному графику – отображается значение "Откл" | ||
Клапан | Отображение текущего положения регулирующего клапана системы отопления (%) | ||
Котел1 | Текущее состояние 1-й ступени котла | ||
Котел2 | Текущее состояние 2-й ступени котла | ||
НасСО1 | Текущее состояние насоса прямого контура системы отопления | ||
НасСО2 | Текущее состояние насоса смесительного контура системы отопления | ||
ПрогНб | Отображение функции прогона насоса бойлера системы ГВС. При произведении прогона насоса отображается значение "Да". В случае окончания прогона отображается значение "Нет" | ||
ЗащитЗам | Отображение состояния активности функции защиты от замораживания | ||
НасБгвс | Текущее состояние насоса бойлера системы ГВС | ||
НасРЦгвс | Текущее состояние насоса рециркуляции системы ГВС | ||
ПрогНот | Отображение функции прогона насоса прямого контура системы отопления. При произведении прогона насоса отображается значение "Да". В случае окончания прогона отображается значение "Нет" | ||
ПрогНрец | Отображение функции прогона насоса рециркуляции системы ГВС. При произведении прогона насоса отображается значение "Да". В случае окончания прогона отображается значение "Нет" | ||
ПрогНсо2 | Отображение функции прогона насоса смесительного контура системы отопления. При произведении прогона насоса отображается значение "Да". В случае окончания прогона отображается значение "Нет" | ||
Реж. З/Л | Отображение текущего режима "Зима/Лето" | ||
Реж. раб. | Отображение текущего режима работы системы "Автоматический/Ручной" | ||
СистОтоп | Отображение текущего состояния системы отопления | ||
СостБойл | Отображение состояний "Прогрев" или "Дезинф" (дезинфекция) бойлера системы ГВС | ||
ТобрСО2з | Текущее заданное значение температуры обратного теплоносителя смесительного контура системы отопления | ||
ТподКзад | Текущее заданное значение температуры прямой котловой воды | ||
ТподСО2з | Текущее заданное значение температуры подающего теплоносителя смесительного контура системы отопления | ||
Температуры | Меню отображения текущих значений температур в системе | ||
Тнв | Температура наружного воздуха | ||
Тбгвс | Температура воды в бойлере системы ГВС | ||
Тобр1 | Температура обратного теплоносителя смесительного контура системы отопления | ||
Тпод1 | Температура подающего теплоносителя смесительного контура системы отопления | ||
ТподК | Температура прямой котловой воды | ||
Настройки | |||
Пароль | Пароль на вход в меню настроек (всегда - “1111”). Пароль состоит из 4-х цифр и на экране отображается звездочками (****). Кнопками ВЛЕВО и ВПРАВО введите первую цифру пароля, затем нажмите кнопку Enter. После этого кнопками ВЛЕВО и ВПРАВО введите вторую цифру и нажмите кнопку Enter и т. д. Чтобы вернуться к вводу предыдущей цифры пароля нажмите кнопку Esc. После ввода 4-й цифры пароля, если пароль правильный, осуществляется автоматический переход в меню настроек. На индикаторе отображается окно "Инженер меню" | ||
Инженер меню | Инженерное меню. В этом меню находятся инженерные настройки контроллера. Доступ в инженерное меню возможен, если при вводе пароля был введен инженерный пароль (2222) | ||
Рег клапана | Настройки параметров регулирующего клапана системы отопления | ||
U_0% | 1.8 | Выходное напряжение, подаваемое на клапан, соответствующее выходному сигналу 0% (в вольтах) | |
U_100% | 10.2 | Выходное напряжение, подаваемое на клапан, соответствующее выходному сигналу 100% (в вольтах) | |
Режим | Закр | Режим управления клапаном при отключенных насосах: Откр – клапан открывается до максимального положения Закр – клапан закрывается до минимального положения | |
Макс. пол | 100 | Максимальное положение регулирующего клапана с аналоговым управлением (в процентах от полного хода). Больше указанной величины в режиме управления системой "Автоматический" клапан не откроется. В режиме управления "Ручной" ограничения не действуют, и клапан можно открыть полностью | |
Мин. пол | 0 | Минимальное положение регулирующего клапана с аналоговым управлением (в процентах от полного хода). Меньше указанной величины в режиме управления системой "Автоматический" клапан не закроется. В режиме управления "Ручной" ограничения не действуют, и клапан можно закрыть полностью | |
Вр. Хода | 180 | Время хода клапана (в сек) | |
Дезинфекция |
| Настройки параметров проведения дезинфекции бойлера системы ГВС | |
Время | 4 | Время начала перегрева воды в бойлере (час суток) | |
Период | День | Период включения режима перегрева воды в бойлере для дезинфекции: Запр – режима перегрева воды в бойлере не включается; День – режима перегрева воды в бойлере происходит один раз в день; Неделя – режима перегрева воды в бойлере происходит один раз в неделю, в понедельник; Месяц – режима перегрева воды в бойлере происходит один раз в месяц, 1-го числа | |
Зад. вкл | 10 | Задержка включения насоса после перегрева (в минутах) | |
Тдезинф | 85 | Температура перегрева воды в бойлере; окончание режима перегрева воды в бойлере происходит при достижении температуры в бойлере значения "Тдезинф" | |
Закон клапана |
| Настройка параметров закона регулирования клапаном системы отопления | |
Кп | 1.00 | Коэффициент пропорциональности | |
Тд | 0 | Время дифференцирования | |
Ти | 30 | Время интегрирования | |
Зона НЧ | 0.5 | Зона нечувствительности | |
Закон корр. СО2 |
| Настройка параметров закона корректирующего регулятора системы отопления | |
Кп | 2.00 | Коэффициент пропорциональности | |
Тд | 0 | Время дифференцирования | |
Ти | 400 | Время интегрирования | |
Зона НЧ | 0.5 | Зона нечувствительности | |
Защита по Тнв |
| Настройка параметров защиты от замораживания системы отопления по температуре наружного воздуха | |
Твкл | -25 | Температура наружного воздуха для включения функции защиты отопления от замораживания; в режиме "Зима", если температура наружного воздуха становится ниже "Tвкл", то включается функция защиты отопления от замораживания | |
Защита | Запр | Запр – запрещена функция защиты отопления от замораживания; Разр – разрешена функция защиты отопления от замораживания | |
Тоткл | -20 | Температура наружного воздуха для отключения функции защиты отопления от замораживания; в режиме "Зима", если температура наружного воздуха становится выше "Tоткл", то отключается функция защиты отопления от замораживания | |
Задержка | 60 | Задержка включения системы при срабатывании функции защиты отопления от замораживания (в секундах) | |
Защита по Тпод1 |
| Настройка параметров защиты от повышения температуры Тпод1 | |
dTвкл |
| Если температура подачи падает ниже чем заданное значения + dTвключения то носос возобновляет работу | |
dTоткл |
| Максимальное отклонения температуры от заданного значения; если температура подачи подымается выше заданного значения + dTотключения, то насос отключается и появляется авария | |
ЗадВкл |
| Минимальное время отключения системы по температуре подачи | |
Защита |
| Включение или отключение защиты контура смешения по температуре подачи: § Вкл – защита включена; § Откл – защита отключена. | |
ЗадОткл |
| Задержка отключения контура смешения, при выходе температуры Тпод за максимальную уставку | |
Конфиг авар |
| Настройка конфигурации аварийных ситуаций | |
ТбМах | 65 | Максимальная температура воды в бойлере системы ГВС для формирования аварии "ТбМах" | |
ТбСбр | 55 | Температура воды в бойлере системы ГВС для съема аварии "ТбМах" | |
ВрНедогр | 10 | Задержка формирования аварии Недогрев (в секундах) | |
ВхАвПит | НО | Входной сигнал отсутствия питания: НО – наличие сигнала сигнализирует об отсутствии питания; НЗ – отсутствие сигнала сигнализирует об отсутствии питания | |
СбрАвПит | Авто | Способ сброса аварии "АвПит": Авто – автоматический сброс аварии после пропадания аварийного сигнала; Ручн – ручной сброс аварии после пропадания аварийного сигнала | |
СбрПерег | Ручн | Способ сброса аварии Перегрев: Авто – автоматический сброс аварии после понижения температуры прямой котловой воды; Ручн – ручной сброс аварии после понижения температуры прямой котловой воды | |
СбрТбМах | Ручн | Способ сброса аварии "ТбМах": Авто – автоматический сброс аварии после понижения температуры воды в бойлере системы ГВС; Ручн – ручной сброс аварии после понижения температуры воды в бойлере системы ГВС | |
ТподМакс | 90 | Максимальная температура прямой котловой воды для формирования аварии Перегрев | |
ТподСбр | 80 | Температура прямой котловой воды для съема аварии Перегрев | |
Насос СО1 |
| Настройка параметров насоса прямого контура системы отопления | |
TS | Нет | Использование комнатного термостата для управления работой контура отопления: Нет – термостат не используется; Есть – термостат используется | |
Режим | Работа | Состояние прямого контура системы отопления: Стоп – система отопления отключена – насос может быть включен только в ручном режиме работы контроллера; в автоматическом режиме работы контроллера насос отключен; Работа – система отопления включена – управление насосом осуществляется по алгоритму | |
Вход TS | НО | Состояние контакта комнатного термостата: НО – замыкание контакта сигнализирует о необходимости нагрева помещения; НЗ – размыкание контакта сигнализирует о необходимости нагрева помещения | |
Насос СО2 |
| Настройка параметров насоса смесительного контура системы отопления | |
TS | Нет | Использование комнатного термостата для управления работой контура отопления: Нет – термостат не используется; Есть – термостат используется | |
Режим | Стоп | Состояние насоса смесительного контура в случае аварии датчика " АвТпод1": Стоп – остановка насоса; Работа – насос продолжает работать | |
Вход TS | НО | Состояние контакта комнатного термостата: НО – замыкание контакта сигнализирует о необходимости нагрева помещения; НЗ – размыкание контакта сигнализирует о необходимости нагрева помещения | |
СистСО2 | Работа | Состояние смесительного контура системы отопления: Стоп – система отопления отключена – управление насосом и регулирующим кланом осуществляется только в ручном режиме работы контроллера; в автоматическом режиме работы контроллера насос отключен, регулирующий клапан закрыт; Работа – система отопления включена – управление насосом и регулирующим клапаном осуществляется по алгоритму | |
Насос рецирк |
| Настройка параметров насоса рециркуляции системы ГВС | |
СистГвс | Работа | Состояние системы ГВС: Стоп – управление насосами осуществляется только в ручном режиме работы контроллера; в автоматическом режиме работы контроллера насосы системы ГВС отключены; Работа – управление насосами осуществляется по алгоритму | |
Настр СО2 |
| Выбор регулируемого параметра системы отопления | |
Рег. Пар | Тпод | Тпод – осуществляется одноконтурное поддержание подающей воды в систему отопления; Тобр – осуществляется каскадное поддержание температуры обратной воды из системы отопления с ограничением температуры подающей воды в систему отопления | |
Настр. котлов |
| Настройка параметров котла | |
dTon/off | 1 | Дельта для начала отсчета времени на включение или отключение ступени котла; т. е. время на включение или отключение ступени котла отсчитывается в том случае, если текущая температура прямой котловой воды отклоняется от заданного значения на величину больше значения параметра "dTon/off" | |
Б. старт | Запр | Быстрый старт котла: Запр – быстрый старт запрещен; при необходимости начала работы котла, котел включается с задержкой; Разр – быстрый старт разрешен; при необходимости начала работы котла, котел включается без задержки | |
Вр. Вкл1 | 5 | Время для включения 1-ой ступени котла если текущая температура ниже заданной (в минутах) | |
Вр. Вкл2 | 5 | Время для включения 2-ой ступени котла если текущая температура ниже заданной (в минутах) | |
Вп. Откл1 | 5 | Время для отключения 1-ой ступени котла если текущая температура выше заданной (в минутах) | |
Вр. Откл2 | 5 | Время для отключения 2-ой ступени котла если текущая температура выше заданной (в минутах) | |
Зад. вкл | 30 | Задержка начала работы котла после включения любого из насосов контуров отопления или насоса бойлера ГВС (в секундах) | |
Прогон нас. ГВС |
| Настройка параметров прогона насоса рециркуляции ГВС | |
Время | 10 | Время начала контрольного прогона насоса (час суток) | |
Прогон | День | Период контрольного прогона насоса: Запр – контрольный прогон не осуществляется; День – контрольный прогон происходит раз в день, во время заданное параметром "Время"; Неделя – контрольный прогон происходит один раз в неделю, в понедельник, во время заданное параметром "Время"; Месяц – контрольный прогон происходит один раз в месяц, 1-го числа, во время заданное параметром "Время" | |
Длительн | 60 | Длительность прогона насоса (в секундах) | |
Прогон нас. СО1 |
| Настройка параметров прогона насоса прямого контура системы отопления | |
Время | 10 | Время начала контрольного прогона насоса (час суток) | |
Прогон | День | Период контрольного прогона насоса: Запр – контрольный прогон не осуществляется; День – контрольный прогон происходит раз в день, во время заданное параметром "Время"; Неделя – контрольный прогон происходит один раз в неделю, в понедельник, во время заданное параметром "Время"; Месяц – контрольный прогон происходит один раз в месяц, 1-го числа, во время заданное параметром "Время" | |
Длительн | 60 | Длительность прогона насоса (в секундах) | |
Прогон нас. СО2 |
| Настройка параметров прогона насоса смесительного контура системы отопления | |
Время | 10 | Время начала контрольного прогона насоса (час суток) | |
Прогон | День | Период контрольного прогона насоса: Запр – контрольный прогон не осуществляется; День – контрольный прогон происходит раз в день, во время заданное параметром "Время"; Неделя – контрольный прогон происходит один раз в неделю, в понедельник, во время заданное параметром "Время"; Месяц – контрольный прогон происходит один раз в месяц, 1-го числа, во время заданное параметром "Время" | |
Длительн | 60 | Длительность прогона насоса (в секундах) | |
Прогон клапана |
| Настройка параметров прогона регулирующего клапана системы отопления | |
Время | 10 | Время начала контрольного прогона клапана (час суток) | |
Прогон | День | Период контрольного прогона клапана: Запр – контрольный прогон не осуществляется; День – контрольный прогон происходит раз в день, во время заданное параметром "Время"; Неделя – контрольный прогон происходит один раз в неделю, в понедельник, во время заданное параметром "Время"; Месяц – контрольный прогон происходит один раз в месяц, 1-го числа, во время заданное параметром "Время" | |
Прогон нас. бойл |
| Настройка параметров прогона насоса бойлера системы ГВС | |
Время | 10 | Время начала контрольного прогона насоса (час суток) | |
Прогон | День | Период контрольного прогона насоса: Запр – контрольный прогон не осуществляется; День – контрольный прогон происходит раз в день, во время заданное параметром "Время"; Неделя – контрольный прогон происходит один раз в неделю, в понедельник, во время заданное параметром "Время"; Месяц – контрольный прогон происходит один раз в месяц, 1-го числа, во время заданное параметром "Время" | |
Длительн | 60 | Длительность прогона насоса (в секундах) | |
Конфигурация |
| Настройка конфигурации | |
RTU | Откл | Вкл – включение протокола обмена MODBUS-RTU Slave Откл – отключение протокола обмена MODBUS-RTU Slave | |
TCP | Откл | Вкл – включение протокола обмена MODBUS-TCP Slave Откл – отключение протокола обмена MODBUS-TCP Slave | |
Упр | Овен | Выбор управления: Овен – управление производится прибором "Овен"; Комп – управление производится из компьютера | |
Пр. ГВС | Нет | Алгоритм работы контуров отопления при включении насоса бойлера ГВС: Нет – при включении насоса бойлера ГВС контура отопления продолжают работать по стандартному алгоритму, котел переходит на максимальную мощность; Есть – при включении насоса бойлера ГВС насос прямого контура отопления отключается, насосы смесительных контуров продолжают работать, регулирующие клапаны закрываются, котел переходит на максимальную мощность | |
Вр. граф. | 5 | Время задержки включения системы по графику (в секундах) | |
Вр. рест. | 5 | Время задержки рестарта систем (в секундах) | |
Пуск. гр. | Разр | Параметр определяющий возможность ручного включения системы во время отключенного состояния при работе по графику: Запр – запрещено ручное включение системы при работе по графику; Разр – разрешено ручное включение системы при работе по графику | |
Рестарт | Запр | Возможность автоматического включения системы после сбоя по питанию: Запр – запрещено включение системы после сбоя по питанию; Разр – разрешено включение системы после сбоя по питанию | |
Коррекц. темп-ур |
| ||
Тнв | 0.0 | Задать величину смещения измеренной температуры наружного воздуха | |
Тбгвс | 0.0 | Задать величину смещения измеренной температуры воды в баке системы ГВС | |
Тобр1 | 0.0 | Задать величину смещения измеренной температуры обратного теплоносителя системы отопления | |
Тпод1 | 0.0 | Задать величину смещения измеренной температуры прямого теплоносителя системы отопления | |
ТподК | 0.0 | Задать величину смещения измеренной температуры прямой котловой воды | |
Настр-ки З/Л |
| Настройки перехода режимов "Зима/Лето" | |
Реж. З/Л | Зима | Выбор режима "Зима/Лето": Зима – режим "Зима"; Лето – режим "Лето"; Авто – выбор режимов "Зима/Лето" осуществляется автоматически по температуре наружного воздуха | |
Тнв З/Л | 10 | Температура наружного воздуха для автоматического определения режимов "Зима/Лето" (параметр задействован, если "Реж. З/Л" = Авто) | |
Огр. зад. Тпод СО2 |
| Настройка ограничения задания температуры подающего теплоносителя системы отопления при работе по отопительному графику | |
Мак. огр. | 10 | Если используется отопительный график, то при поддержании температуры обратной воды из системы отопления, температура подающей воды в систему отопления не будет подниматься выше чем определенное по рабочему отопительному графику заданное значение температуры подающей воды плюс "Мак. огр."; если отопительный график не используется, то при поддержании температуры обратной воды из системы отопления, температура подающей воды в систему отопления не будет подниматься выше чем заданное значение температуры подающей воды плюс "Мак. огр." | |
Мин. огр. | -10 | Если используется отопительный график, то при поддержании температуры обратной воды из системы отопления, температура подающей воды в систему отопления не будет опускаться ниже чем определенное по рабочему отопительному графику заданное значение температуры подающей воды плюс "Mин. огр."; если отопительный график не используется, то при поддержании температуры обратной воды из системы отопления, температура подающей воды в систему отопления не будет опускаться ниже чем заданное значение температуры подающей воды плюс "Mин. огр." | |
Прогрев бойлера |
| Настройка времени прогрева бойлера системы ГВС | |
Время | 30 | Задержка включения рециркуляционного насоса при работе по графику для прогрева бойлера (в минутах) | |
График СО2 | Настройка отопительного графика системы отопления | ||
Тнв1 | -22 | Для трех контрольных температур наружного воздуха, которые можно изменять, необходимо задать соответствующие заданные температуры подающей и обратной воды системы отопления. Текущие заданные температуры определяются методом кусочно-линейной аппроксимации в зависимости от температуры наружного воздуха | |
Тнв2 | -4 | ||
Тнв3 | 15 | ||
Тобр1 | 70.0 | ||
Тобр2 | 41.0 | ||
Тобр3 | 25.0 | ||
Тпод1 | 95.0 | ||
Тпод2 | 53.0 | ||
Тпод3 | 30.0 | ||
График отопл. | Настройка отопительного графика котлового контура | ||
Тнв1 | -22 | Для трех контрольных температур наружного воздуха, которые можно изменять, необходимо задать температуру прямой котловой воды. Заданная температура определяются методом кусочно-линейной аппроксимации в зависимости от температуры наружного воздуха | |
Тнв2 | -4 | ||
Тнв3 | 15 | ||
Тпод1 | 95.0 | ||
Тпод2 | 53.0 | ||
Тпод3 | 30.0 | ||
График раб. ВС | Настройки графика включений/выключений системы отопления для дня недели "Воскресенье" | ||
График1 | Откл | Откл – "График1" не активен; Вкл – "График1" активен | |
График2 | Откл | Откл – "График2" не активен; Вкл – "График2" активен | |
Час. вкл1 | 9 | Время суток для включения системы по "График1" | |
Час. вкл2 | 14 | Время суток для включения системы по "График2" | |
Час. отк1 | 13 | Время суток для отключения системы по "График1" | |
Час. отк2 | 18 | Время суток для отключения системы по "График2" | |
График раб. ВТ | Настройки графика включений/выключений системы для дня недели "Вторник" (настройки аналогичны " График раб. ВС ") | ||
График раб. ПН | Настройки графика включений/выключений системы для дня недели "Понедельник" (настройки аналогичны " График раб. ВС ") | ||
График раб. ПТ | Настройки графика включений/выключений системы для дня недели "Пятница" (настройки аналогичны " График раб. ВС ") | ||
График раб. СБ | Настройки графика включений/выключений системы для дня недели "Суббота" (настройки аналогичны " График раб. ВС ") | ||
График раб. СР | Настройки графика включений/выключений системы для дня недели "Среда" (настройки аналогичны " График раб. ВС ") | ||
График раб. ЧТ | Настройки графика включений/выключений системы для дня недели "Четверг" (настройки аналогичны " График раб. ВС ") | ||
Насос бойлера | Настройки насоса бойлера | ||
Гистер | 2.0 | Гистерезис; если температура воды в бойлере становится ниже "ТбойлЗад" – "Гистер", то насос включается, и отключается когда температура достигнет заданного значения | |
ТбойлЗад | 45 | Заданная температура воды в бойлере для включения насоса | |
Настр. СО2 | Настройки регулирования смесительного контура системы отопления | ||
Ист. Зад | Граф | Источник заданной температуры: График – заданная температура определяется по одному из отопительных графиков в зависимости от температуры наружного воздуха; Меню – заданная температура устанавливается вручную из меню контроллера | |
Смещение | 5.0 | Смещение заданной температуры при включенном экономном режиме (параметр " Экон. реж ") | |
Тобр. зад | 50 | Заданная температура обратной воды из системы отопления (параметр задействован, если "Ист. Зад" выбран Меню) | |
Тпод. зад | 70 | Заданная температура подающей воды в систему отопления (параметр задействован, если "Ист. Зад" выбран Меню) | |
Экон. реж | Откл | Экономный режим : Откл – экономный режим отключен; Вкл – экономный режим включен | |
Отопл. | Настройки регулирования температуры прямой котловой воды | ||
Ист. Зад | График | График – заданная температура определяется по одному из отопительных графиков в зависимости от температуры наружного воздуха; Меню – заданная температура устанавливается вручную из меню контроллера | |
ТmaxМощн | 60 | Заданная температура прямой котловой воды при включенном насосе бойлера ГВС (не зависит от параметра " Ист. Зад ") | |
Тзад. от | 90 | Заданная температура прямой котловой воды (задействован, если параметр "Ист. Зад " = Меню) | |
Режимы | Выбор режима работы контроллера | ||
Реж. раб. | Ручн | Ручн – ручной режим работы; управление оборудованием осуществляется вручную, нет регулирования температуры; Авто – автоматический режим работы | |
Граф. раб гвс ВС | Настройки графика включений/выключений системы для дня недели "Воскресенье" (настройки аналогичны " График раб. ВС " системы отопления) | ||
Граф. раб гвс ВТ | Настройки графика включений/выключений системы для дня недели "Вторни" (настройки аналогичны " График раб. ВС " системы отопления) | ||
Граф. раб гвс ПН | Настройки графика включений/выключений системы для дня недели "Понедельник" (настройки аналогичны " График раб. ВС " системы отопления) | ||
Граф. раб гвс ПТ | Настройки графика включений/выключений системы для дня недели "Пятница" (настройки аналогичны " График раб. ВС " системы отопления) | ||
Граф. раб гвс СБ | Настройки графика включений/выключений системы для дня недели "Суббота" (настройки аналогичны " График раб. ВС " системы отопления) | ||
Граф. раб гвс СР | Настройки графика включений/выключений системы для дня недели "Среда" (настройки аналогичны " График раб. ВС " системы отопления) | ||
Граф. раб гвс ЧТ | Настройки графика включений/выключений системы для дня недели "Четверг" (настройки аналогичны " График раб. ВС " системы отопления) | ||
Система | Настройка разрешения работы системы по временному графику | ||
Граф. раб | Запр | Запр – график работ системы запрещен, система включается/отключается вручную; Разр – график работы системы разрешен, система включается/отключается согласно настройкам графика | |
Система ГВС | Настройка разрешения работы рециркуляционного насоса системы ГВС по временному графику | ||
Граф. раб | Запр | Запр – график работы рециркуляционного насоса запрещен; Разр – график работы рециркуляционного насоса разрешен | |
Экон. реж отоп. | Настройки параметров экономного режима котлового контура | ||
Смещение | 5.0 | Смещение заданной температуры при включенном экономном режиме | |
Экон. реж | Откл | Откл – экономный режим отключен; Вкл – экономный режим включен |
Приложение 1: Схема подключения контролера
[1] короткое замыкание
