Инструкция по установке СНПЧ

Инструкция по установке СНПЧ

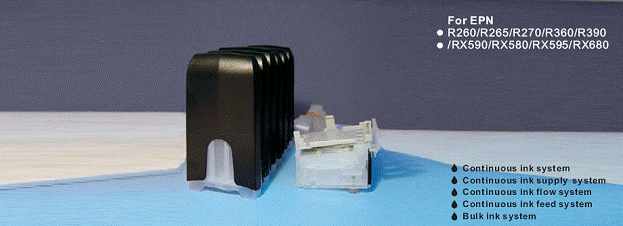

Содержание упаковки

СНПЧ – 1 шт. Держатель или планка подвеса шлейфа – 1 шт. Установочная инструкция – 1 копия Шприц для заправки чернил– 1 шт.

Примечания

Чернила не пригодны для питья. Держать в недоступном для детей месте. Избегать попадания прямых солнечных лучей, воздействия высоких и низких температур. Не допускать ударов и падений. Не доставать картриджи после установки СНПЧ Использовать при температуре 10-40 ºС Не рекомендуется использоваться чернила разных производителей, внимательно подходить к выбору чернил. Располагать СНПЧ на одном уровне с принтером. Строго воспрещается ставить емкости-доноры с чернилами выше или ниже уровня принтера.

Заправка чернилами

Перед заправкой чернил, аккуратно вытащите резиновые пробки из заправочных отверстий, герметично присоедините шприц, для удаления воздуха из системы потяните на себя поршень и чернила заполнят трубки и картриджи.

Открыть оба отверстия

Рекомендуется налить чернила до линии, указанной на рисунке

При заправке чернил снимите все пробки

Необходимо удалить воздух при первой заправке

Открыть оба отверстия

Не рекомендуется наливать чернила доверху

Работа с емкостью

Открыть 1-е отверстие

Закрыть 2-е отверстие

Можно долить чернила в любой момент

Когда чернил слишком мало, необходима заправка

Закрыть оба отверстия

После заправки или перемещения совершить процедуру, указанную на рисунке

Открыть 1-е отверстие

Закрыть 2-е отверстие

При работе, откройте меньшую емкость и закройте большую

Установка оригинального картриджа

Присоедините оригинальный картридж так, чтоб установился контакт между его чипом и контактной группой.

Убедитесь, что чипы хорошо соприкасаются с контактной группой.

Контакты должны соприкасаться аналогично тому, как указано на рисунке

Процедура установки

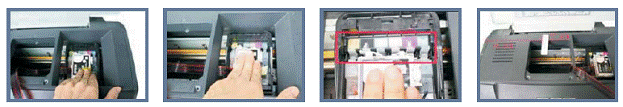

1. Снимите прижимающую крышку с картриджей.

При включенном принтере нажмите кнопку смены картриджей.

Когда держатель картриджей находится в позиции «замена», отключите шнур питания.

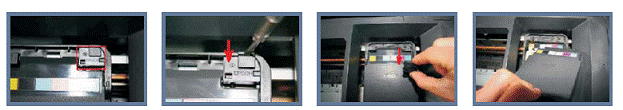

2. Просуньте плоскую отвертку под зажим крышки картриджного отсека с маркировкой EP logo. Медленно опустите отвертку и удалите зажим.

Снимите крышку и вытащите старые картриджи

Принтер готов к установке СНПЧ

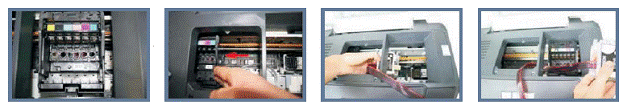

3. Приступите к установке компонентов СНПЧ

Вручную переместите держатель картриджей в крайнее левое положение.

Установите компоненты СНПЧ в левую часть корпуса принтера, протянув их под держателем, и переместите их вправо согласно рисунку выше.

Переместите держатель картриджей обратно в позицию смены картриджей.

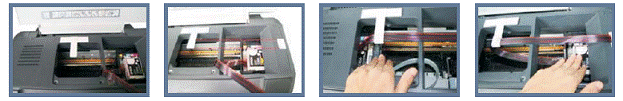

4. Глядя на принтер сверху, установите держатель согласно рисунку, закрепив его на левом краю белой металлической планки. Установите второй держатель под углом 30º на передней части принтера справа от операционных кнопок.

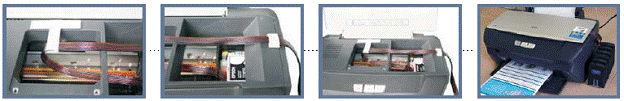

5. Протяните шлейф к каретке с картриджами, изогнув под углом 90º, аккуратно поверните и закрепите во внешнем и внутреннем держателе.

6. Переместив держатель картриджей влево, отрегулируйте длину шлейфа и убедитесь, что он не влияет на движение печатающей головки.

Смена картриджа

Счетчик уровня чернил будет работать так же, как если б вы печатали при помощи оригинальных картриджей, поэтому со временем он выдаст сообщение, что необходимо сменить картридж. В таком случае необходимо открыть крышку принтера, не выключая его, не снимая картридж, нажать кнопку на его боковой панели и задержать на 2 счета (3 секунды). Некоторые версии имеют 2-х кнопочный дизайн. Если не требуется оригинальный картридж, нужно выбрать позицию ‘2’. Если оригинальный картридж нужен, выберете позицию ‘1’.

Выберете кнопку ‘1’, если требуется оригинальный картридж.
