Бюллетень 20-55 / Декабрь 1999
Технические спецификации
Подводной рукав подавителя шума
Содержание |
Номера частей
UPC-26C-X – Стандартный подавитель шума
UPC-26CR4-X-Подавитель шума R4.2
UPC-26CR6-X-Подавитель шума R6.0
-X = (1 или 5), показывает количество
отрезков трубы по 12 футов (3.7 м).
Применение |
Трубы подавителя шума Unico System поставляются отрезками по 12 футов (3.7 м), и могут быть нарезаны так, как это необходимо для всех ответвлений. Они представляют собой гибкие трубы внутренним диаметром 2 дюйма (51 мм), предназначенные для того, чтобы гасить все «шипящие» звуки, создаваемые перемещающимся в ответвлениях воздуховодов с большой скоростью воздухом. Также они обеспечивают надежную защиту от конденсата, который формируется за пределами воздуховода.
Подавители шума бывают разной толщины. Трубы R-4.2 и R-6.0 имеют большую толщину и лучшую изоляцию, чем стандартный подавитель шума, что служит для уменьшения тепловых потерь при использовании в некондиционируемых местах при очень влажных или холодных условиях окружающей среды.
При использовании стандартного подавителя шума в некондиционируемых местах соответствующие тепловые потери составляют 8 процентов при охлаждении и 20 процентов при нагревании. Трубы R -4.2 и R-6.0 существенно уменьшают такие потери, особенно в процессе отопления в холодном климате.
Если рукава установлены в некондиционируемых местах, при расчете прироста и потери тепла следует учитывать потери в рукавах. Приблизительный процент потерь приведен в таблице 1.
Сезон | Обычный рукав | Рукав Unico | ||
UPC-26C | UPC-26CR4 | UPC-26CR6 | ||
Охлаждение* | 15 | 8 | 6 | 5 |
Нагревание** | 20 | 15 | 11 | 9 |
*Основано на температуре окружающей среды 120ºF
**Основано на температуре окружающей среды 10ºF
Общие сведения |
Некоторые местные нормативы требуют рукавов с большим R-фактором при использовании в некондиционируемых местах. При отсутствии таких нормативов, в большинстве случаев подойдет стандартный подавитель шума.
Для лучшего контроля за уровнем шума всегда используйте как минимум 3-футовый (1 м) на конце каждого участка двухдюймового рукава. Подавитель шума должен существенно снизить звуковое давление в рукавах. Рисунок 1 является графиком звукового давления при центральной частоте диапазона каждой октавы. График показывает разницу в уровне шума между рукавом с подавителем шума и рукавом без него.
Соответствует UL STD 181 Сертифицировано для CAN/ULC STD S110-M86 |
Замечание: Спецификации, номиналы, размеры могут быть изменены без предупреждения.
Как соединитель может быть использован только один отрезок подавителя шума с максимальной длиной 12 футов (3.7 м). Если длина должна превышать 12 футов, нарастите длину с помощью трубопровода с алюминиевым сердечником UPC-25. Для длинных участков, проходящих через стены и полы, лучше почти везде использовать рукава с алюминиевым сердечником UPC-25, имеющие на конце подавитель шума 3-футовой (90 см) длины.
Если участок должен быть установлен в некондиционируемом месте, следует попытаться ограничить участок воздуховода длиной в 12 футов или меньше с использованием подходящего для такого применения R-фактора. Для того, чтобы рассчитать размеры и производительность участка, сложите длину всех трубопроводов на участке и используйте диаграммы или кривые, которые приводятся в Бюллетене АР8603 и в процедуре компоновки.
Спецификации |
Сертификации: Стандарт UL 181 Гибкие воздуховоды
ADC Стандарты производительности и установки гибких воздуховодов
Классификация: Соединитель воздуховода стандарта UL181
Степень создаваемой дымности: меньше 50
Индекс распространения пламени: меньше 25
Внутренний диаметр: 2.0 дюйма (51 мм)
Внешний диаметр: UPC-26C: 3.5 дюйма (89 мм)
UPC-26CR4: 4.0 дюйма (102 мм)
UPC-26CR6: 5.0 дюйма (127 мм)
Материал рукава: Цельная фильтрующая нейлоновая ткань нетканого способа изготовления
Размер частиц фильтра: 5μ
Изоляция: фибергласс
Защита от испарения: армированный алюминизированный майлар
Мин. давление: -0.5 дюймов водяного столба (125 Па)
Макс. Давление: 4.0 дюйма водяного столба (1000 Па)
Макс. скорость: 5000 футов/мин (25 м/с)
Мин. длина: 3 фута (0.9 м)
Макс. длина: 14 футов (4.2 м)
Расстояние между опорами: каждые 6 футов (2 м)
Мин. внутренний радиус изгиба: 6 дюймов (150 мм)
R-фактор: см. таблицу 2
Модель | Внешний диаметр | R-фактор | |
Норматив* | Эффективно** | ||
UPC-26C |
| 3.2 | 4.2 |
UPC-26CR4 |
| 4.2 | 5.8 |
UPC-26CR6 |
| 6.0 | 9.2 |
*согласно стандарту ADC Гибкие воздуховоды, для данной толщины
**согласно Основам ASHRAE 1993 г. 20.19 для толщины кривой
Бюллетень 20-55 – Страница 2

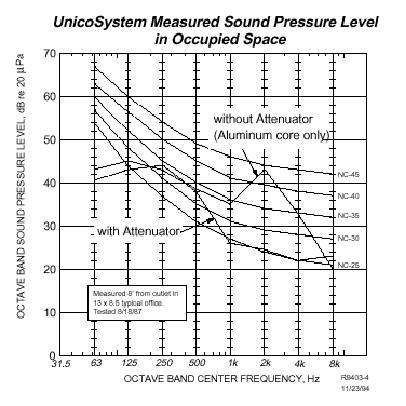

Измеренный уровень звукового давления Unico System в жилом пространстве
Рисунок 1 Подписи на рисунке: (1)-Уровень давления звука в диапазоне октавы, дБ на 20μПа; (2)-измерено в 8 дюймах от выходного отверстия в стандартном офисе 13х8.5 Проверено 8/18/87; (3)-Центральная частота диапазона октавы, Гц; (4)-С подавителем шума; (5)-Без подавителя (только алюминиевый сердечник). |
Конструкция |
Как показано на рисунке 2, стандартный подавитель шума (UPC-26C) состоит из трех слоев. Три комбинируемых слоя дают в результате R-фактор 3.2 ºF-час/Btu.
Внутренний слой (сердечник) состоит из двухслойного нейлонового фильтрующего материала, произведенного нетканым способом, укрепленного спиральным армированием проволокой. Нейлоновая ткань пропускает воздух, но не допускает проникновения частиц фибергласса.
Внешнее покрытие изготовлено из армированного отражающего майлара, который обеспечивает воздушную герметичность для предотвращения утечки, проникновения жидкости, а также увеличивает степень изоляции за счет уменьшения переноса энергии за счет инфракрасного излучения.
Стандартный изолирующий слой имеет толщину 3/4 дюйма и обеспечивает уменьшение шума и основные изолирующие свойства. Изоляция R-4.2 имеет толщину 1.0 дюйма (25 мм). Трубопровод R-6.0 имеет два слоя изоляции и два слоя пароизоляции, суммарная толщина 1.5 дюйма (38 мм).
(1)-Провод; (2)-Изготовленный нетканым способом нейлоновый сердечник; (3)-Изоляция из фибергласса 3/4 дюйма; (4)-Майларовое покрытие |
Рисунок 2. Стандартный подавитель шума
Установка |
За полной инструкцией по установке обратитесь у Бюллетеню 30-60.
Как показано на рисунке 3, существует два метода установки рукава подавителя шума. При использовании метода А используется только рукав подавителя шума. При использовании метода В рукав подавителя шума используется вместе с подводящим рукавом UPC-25. В таком случае рекомендуется, чтобы в таком случае на каждую ветку воздуховода использовалось по крайней мере 3 фута (1 м) подавителя шума.
Обычно выход устанавливается после расположения воздуховода. Выход подачи воздуха требует для установки наличия отверстия 4.0 дюйма (102 мм). Установите воздуховод, слегка выдвинув его из отверстия. Присоедините выход и задвиньте излишек воздуховода обратно в отверстие. Будьте осторожны при его заталкивании, не деформируйте воздуховод и не создавайте резких изгибов. Если балки повреждены, рассмотрите вариант использования каркасного набора Unico при установке гипсовой плиты.
Замечание – R-6.0 нельзя сжать в достаточной степени для проталкивания его через отверстие в 4 дюйма выхода для подачи воздуха. Присоедините к выходу короткий отрезок рукава R-4.2 и потом соедините его с R-6.0. Рукав R-4.2 пройдет через 4-дюймовое отверстие.
(1)-Выход для подачи воздуха (UPC-56B, UPC-57 или UPC-58-1-xx); (2)-Рукав подавителя шума (максимум 12 футов) (UPC-26C); (3)-Хомут для сердечника (UPC-53); (4)-Хомут для сердечника (UPC-53); (5)-Соединительное звено; |
Метод А (участок от 6 до 12 футов)
(1)-Хомут для сердечника (UPC-53); (2)-Выход; (3)-Подводящий рукав подавителя шума (3 фута минимум); (4)-Хомут для алюминиевого сердечника (UPC-52); (5)-Соединительная деталь рукава подачи (UPC-38C); (6)-Подводящий рукав с алюминиевым сердечником (UPC-25); |
Метод В (участок от 6 до 50 футов)
Рисунок 3: Сборка ответвления воздуховода.
Щелевой выход. При установке щелевого выхода UPC-66 в любой потолок в некондиционируемом пространстве к нему можно присоединить подавитель шума с любым R-фактором, поскольку UPC-66 не требует проталкивания трубопровода через 4-дюймовое отверстие в потолке. Обратитесь к Бюллетеню 20-70, Технические спецификации для щелевого выхода UPC-66.
