Нагнетательный модуль серии «М» – 60Гц

Бюллетень 20-20.1 / Декабрь 2002 Технические спецификации Нагнетательный модуль серии «М» – 60Гц
Применение	Типовая модель MB2430L с показанным в разрезе мотором
Разработанный и построенный фирмой Unico, нагнетательный модуль может быть легко установлен для использования с нагревательным или охладительным модулями. Он разработан для обеспечения параметров воздушного потока в мини - воздухопроводной высокоскоростной системе Unico. Нагнетательный модуль предусматривает установку в разных местах, а именно в подвале, на чердаке, нишах или в туалете. Нагнетательный модуль поставляется в нескольких модификациях, которые можно отличить по нескольким последним знакам в номере модели. Все они представляют собой односкоростной мотор; разница в основном заключается в скорости мотора и его применении. L L-модели (стандартная модель) – наиболее экономичные в использовании и легкодоступные. Разработаны для применений при 60 Гц, требуют статичного давления воды 1.5 дюймов (373 Па). Н Н-модели являются модулями замены для систем, выпущенных до 1993 года, с очень ограниченной системой каналов для конденсора менее чем 5 тонн. В большинстве случаев более экономичным будет поддерживать систему в соответствии с современной практикой разработки и использования стандартной модели. Системы Unico рассчитаны минимум на 200 футов3 в минуту на номинальную тонну (27 л/с на номинальный киловатт), хотя нагнетатели способны дать 250 футов3 в минуту на номинальную тонну (34 л/с на номинальный киловатт). Обратитесь к кривым функциональности нагнетателя для того, чтобы сделать правильный выбор на основе статического давления и требований воздушного потока.
	Таблица 1. Стандартные модули
	Модуль нагнетания	Подходящие блоки
	Модуль нагревания	Модуль охлаждения
	MB2430L	МН2430	МС2430 (C,H,W)
	MB3642L	МН3660	МС3642 (C,H,W)
	MB4860L	МС4860 (C, H,W)
	Замечание: Перечисленные выше номера моделей не включают в себя последний код редакции.
	Таблица 1. Модули замены
	Модуль нагнетания	Подходящие блоки
	Модуль нагревания	Модуль охлаждения
	МВ2436Н	МН2430	МС2430 (C,H,W)
	МВ4260Н	МН3660	МС3642 (C,H,W)
Типичное применение Чердачная установка модуля охлаждения, модуля нагревания и нагнетательного модуля системы Unico	Замечание: Перечисленные выше номера моделей не включают в себя последний код редакции.
Конструкция корпуса
Корпус является полностью изолированным с помощью герметичных элементов. Внутри него нет открытого фибергласса. Корпус изготовлен из оцинкованной стали калибрамм), имеет съемные панели с обеих сторон для облегчения обслуживания. Смотрите масштабный чертеж.
	Сертифицировано для UL STD 1995 Соответствует CAN/CSA STD C22.2 No.236
Изделия Unico соответствуют европейским нормам и гарантируют безопасность продуктов.

(стр. 6)

Бюллетень 20-20.1 – Страница 3

Спецификации нагнетательного модуля – 60 Гц

№ модели	MB2430L	MB3642L	MB4860L
Мотор	Электрические характеристики	208-230 Вольт / 60 / 1 фаза
Мощность, л. с.(кВт)	1/2 (0.37)	1 (0.75)	1 (0.75)
Сила тока полной нагрузки	3.0	6.2	6.2
Конденсатор, mfd	10	10	10
Скорость, об/мин	1700	1700	1700
Номинальный диаметр колеса нагнетателя, дюймы (мм)
Номинальная ширина колеса нагнетателя, дюймы (мм)	3		7
Номинальный воздушный поток, футы3 в минуту (л/с)		1	1
Статичное давление входящего воздуха
Уровень давления звука	ДБ (А)	56	56	58
NC	50	47	50
Минимальный размер вентиляционной камеры, вн. диаметр, дюймы (мм)	7 (178)	9 (229)	10 (254)
Транспортировочная масса, фунты (кг)	62 (28)	72 (33)	72 (33)
Размеры, дюймы (мм)	A	25 (635)	38 (965)	38 (965)
B	6	7	10
C	6	6	6
D	23 (584)	36 (914)	36 (914)

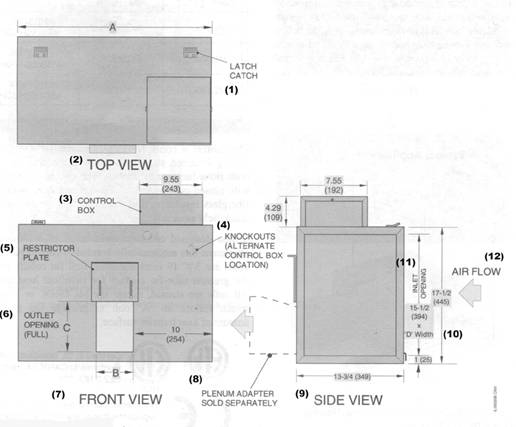

(1)	Скоба защелки
(2)	Вид сверху
(3)	Блок управления
(4)	Врезки (для альтернативного крепления блока управления)
(5)	Ограничительная пластина
(6)	Выходное отверстие (полное)
(7)	Вид спереди
(8)	Адаптер вентиляционной камеры. Приобретается отдельно.
(9)	Вид сбоку
(10)	Ширина «D»
(11)	Входное отверстие
(12)	Воздушный поток

Все размеры приведены в дюймах (мм) (стр. 7)
