Контроллер управлением доступа (стр. 2 )

– Х15 – сброс Контроллера

– Х19, Х20, Х21, Х16, Х17, Х18 - блок из шести перемычек для настройки адреса контроллера. Внимание! При использовании Контроллера в сети – каждый Контроллер должен иметь свой уникальный номер.

– Х3, Х4, Х6 - перемычки для подключения нагрузки шлейфа RS485

-- Х10 – перемычка для переключения портов RS 232 / RS 485

-- Х14, Х22 – перемычки для переключения скорости обмена между портами

– Х7 – перемычка включения/выключения питания часов реального времени

– светодиодный индикатор работоспособности контроллера.

! При установке контроллера, перед программированием его необходимо установить перемычку Х7. При длительном хранении, для предотвращения разряда литиевой батареи снимите перемычку Х7.

Работа контроллера.

Контроллеры поставляются в незагруженном состоянии. В этом состоянии индикаторы считывателей не светятся. Контроллер не реагирует на предъявление идентификаторов и нарушение шлейфов. Для работы контроллера в СУД необходимо загрузить в него настройки с помощью программ "Passage".

После загрузки настроек в контроллер, красный светодиод начинает мигать раз в секунду, и контроллер переходит в режим "Дежурный".

Контроллер может управлять двумя независимыми точками прохода. Каждая точка прохода может находиться в четырех режимах: "Дежурный", режим "Тревога", режим "Блокировка" и "Свободный проход". Самый высокий приоритет у режима "Свободный проход", так как этот режим включается в случае пожара, затем идут режимы "Блокировка", "Тревога" и "Дежурный".

НЕ нашли? Не то? Что вы ищете?

"Дежурный" режим.

Дежурный режим – это основной режим работы контроллера. В этом режиме контроллер предоставляет или отказывает в доступе владельцам идентификаторов.

Проход при предъявлении идентификатора.

Для прохода через дверь пользователь подносит бесконтактный носитель идентификационного кода (далее идентификатор) к считывателю. Если идентификатор зарегистрирован и в данное время проход разрешен, то дверь открывается, (контроллер активирует исполнительный механизм), при этом индикатор считывателя светится зеленым цветом.

Отказ в доступе при предъявлении идентификатора.

Владельцу идентификатора может быть отказано в доступе по следующим причинам, (индикатор считывателя светится красным цветом):

- контроллер находится в незагруженном состоянии, (индикатор не светится)

- карточка не зарегистрирована в контроллере (на 1 секунду включает зуммер и красный светодиод)

- срок действия карточки истек (на 1 секунду включает зуммер и красный светодиод)

- в данное время и/или день недели доступ запрещен (на 1 секунду включает зуммер и красный светодиод)

- попытка повторного прохода при включенной функции "Анти дубль" (на 1 секунду включает зуммер и красный светодиод)

- предъявлен идентификатор, зарегистрированный как утерянный или заблокированный (на 1 секунду включает зуммер и красный светодиод)

- контроллер находится в режиме "Тревога" (индикатор считывателя непрерывно светится красным цветом)

- контроллер находится в режиме "Блокировка" (индикатор считывателя мигает красным цветом).

Тревожные условия. Режим "Тревога".

Тревожные условия:

- Вскрытие двери без карточки (взлом двери)

- Предъявление карточки со статусом "Утеряна"

- Превышение лимита времени открытой двери

- Срабатывание пожарного шлейфа

- Вскрытие корпуса контроллера

- Превышение количества попыток считывания PIN кода

- Срабатывание тревожного шлейфа

- Вскрытие корпуса контроллера

- Превышение количества попыток считывания карточки

- срабатывание тревожного шлейфа.

Необходимость в тревожных событиях обусловлена как привлечением внимания на соответствующее события так и переход контроллера в режим «Тревоги».

В режиме "Тревога" индикаторы считывателей непрерывно светятся красным цветом. Проход по карточкам запрещен (отказ в доступе с фиксацией события в памяти контроллера)кроме карточек с тревожным флагом. Переход в этот режим возможен если произошло одно из следующих условий:

- срабатывание тревожного шлейфа.

- вскрытие двери без карточки (взлом двери)при условии времени активизации тревожного выхода равного 0 (бесконечность).

Внимание! Только если задействован тревожный выход, на время указанное в активизации этого выхода. Внимание! Значение времени – отличное от 0. Нулевое время воспринимается как бесконечность.

- Превышение лимита времени открытой двери

- Предъявление карточки со статусом "Утеряна"

- вскрытие двери без карточки (взлом двери)

При возникновении других тревожных условий - Контроллер продолжают работать, как и в режиме «Дежурный режим», но фиксирует и выдает уведомление о соответствующем событии.

Выход из режима «Тревога» возможен по команде с компьютера, предъявления карточки с признаком «Тревога» или автоматическое после истечения времени активизации сирены или снятия условия возникновения режима. В табл.4 Указаны условия возникновения перехода в режим «Тревоги» и условия выхода из режима.

Режим "Свободный проход".

При эксплуатации системы управления доступом бывают ситуации, когда необходимо открыть двери для свободного прохода людей, например в случае пожара, землетрясения или другой экстремальной ситуации. Для этого случая в контроллере предусмотрен режим «Свободный проход».

Точка прохода переходит в режиме «свободный проход» по команде оператора с компьютера или нарушением шлейфа, назначенного как ПОЖАРНЫЙ ШЛЕЙФ. Для более подробной информации о программировании данного режима смотреть раздел «Настройки контроллера».

Точка прохода остается в режиме «Свободный проход» до тех пор, пока нарушен шлейф «ПОЖАРНЫЙ ШЛЕЙФ» или пока не поступит команда с компьютера.

В течение всего времени, пока точка находится в режиме «Свободный проход», замок удерживается в открытом состоянии, контроллер не реагирует на предъявление идентификаторов, ввод кодов и нажатие кнопок запроса на выход.

Внимание! Режим «Свободный проход» по команде оператора включается для обеих точек прохода. Активизация пожарного шлейфа включает режим «Свободный проход» для точек прохода указанных в настройках.

Для обеспечения режима свободного прохода при использовании запирающих устройств с механическим перевзводом контролируется состояние двери (по дверному контакту). Запирающие устройства с механическим перевзводом отпираются импульсом тока и остаются в этом состоянии пока дверь не будет открыта, в момент закрытия двери запирающее устройство переходит в запертое состояние. Контроллер в режиме "Свободный проход" проверяет состояние дверного контакта и после каждого закрытия двери опять подает отпирающий импульс на замок.

Режим "Блокировка" (нападение).

При возникновении ситуации, требующей заблокировать дверь для всех пользователей системы, в контроллере включается режим «Нападение». Если точка прохода находится в режиме «Нападение», то проход через нее разрешается только владельцам идентификаторов с признаком «Служба безопасности». Дверь не может быть открыта нажатием кнопки запроса на выход.

Точка прохода переходит в режим «Нападение» по команде оператора с компьютера или нарушением шлейфа, назначенного как ТРЕВОЖНЫЙ ШЛЕЙФ с признаком БЛОКИРОВКИ (для указанной точки прохода) или срабатывании шлейфа «Датчик двери» с признаком БЛОКИРОВКИ.

Выход из данного режима возможен только по команде с Хоста или при предъявлении карточки с признаком «Тревога». Флаг «Тревога» снимает режим «Тревога» и режим «Нападение», как частный случай. Прекращение воздействия со стороны шлейфа, который инициировал данный режим, выходом из режима не управляет. В этом режиме проход разрешен только карточкам (идентификаторам) с признаком «Безопасность» и с выполнением условий прохода в соответствии с расписанием. При проходе по соответствующим идентификаторам фиксируется время прохода, как и во время основного дежурного режима.

Записи в базу событий Контроллера только на карточки, обладающие этими флагами, все остальные в карточки (т. е. их попытки на проход) и нажатия кнопок на выход в базе Контроллера не отображаются. Также в базе Контроллера фиксируется источник, вызвавший вход в режим и выход из него.

В режиме "Блокировка" индикаторы считывателей мигают красным цветом.

Использование по назначению.

Установка контроллера.

Контроллер поставляется в металлическом корпусе со встроенным резервированным источником питания. Размещать контроллер следует в месте, доступном для обслуживания.

Для установки контроллера на стене необходимо выполнить следующие действия:

- откройте крышку корпуса, приложите корпус к предполагаемому месту крепления и выполните разметку отверстий;

- пропустите провода в отверстия в задней стенке корпуса;

- закрепите корпус контроллера;

- выполните подключение проводов.

Подключение внешних считывателей.

Контроллер имеет два порта для подключения считывателей с форматом Wiegand(26,37 и 42) (см. Рис.1). Совместно с контроллером могут работать считыватели разных производителей. На рисунке показано подключение считывателей бесконтактных идентификаторов.

Соответствие цвета проводов:

- белый - data 1;

- зеленый - data 0;

- синий - включение зуммера;

- коричневый – включение красного индикатора;

- оранжевый – включение зеленого индикатора;

- черный – GND;

- красный - +12 В.

D0 G

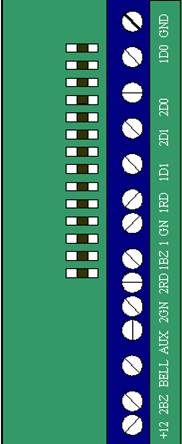

Рис.1 Подключение считывателей к Контроллеру.

Считыватель подключенный к контактам: 1D0,1D1 и т. д. является считывателем точки прохода А (вход), а считыватель подключенный к контактам: 2D0,2D1 и т. д.является считывателем точки прохода В (выход).

Соответствие цветов проводов смотрите в инструкции по эксплуатации на считыватели.

! При подключении считывателей турникета:

- левый поворот - точка прохода В (выход);

- правый поворот - точка прохода А (вход).

Предварительная регистрация карточек.

Перед загрузкой карточек сотрудников в базу данных необходимо провести предварительную регистрацию карточек. Регистрация новых карточек выполняется поднесением к одному из считывателей регистрирующего контроллера. Настройки параметров регистрации и редактирования карточек сотрудников проводится в СКУД «Passage» в пункте «Ввод карточек».

При вводе идентификационных кодов через Контроллер необходимо соответствующей командой переключить Контроллер в режим ввода карточек, по окончании ввода карточек необходимо вывести контроллер из данного режима. Внимание! При воде идентификационных кодов через контроллер не происходит запоминание считанных идентификационных кодов в Контроллере.

Внимание! При регистрации, карточки рекомендуется подносить только к одному из считывателей только: порта А либо порта В, предпочтительнее к порту А.

Подключение шлейфов.

Контроллер ALC – 01B имеет восемь входов для подключения шлейфов с контролем по току(см. Рис.2). Назначение каждого из входов задается при программировании контроллера. Возможны следующие функции для входов:

- дверной контакт;

- кнопка запроса на выход;

- свободный проход при пожаре или стихийном бедствии;

- блокировка по тревожным событиям;

В таблице 1 указаны шлейфы для подключения.

Ниже описано подключение входов различных типов. После сброса контроллера к заводским установкам все шлейфы не имеют назначения и не контролируются. Все шлейфы работают как на замыкание, так и на размыкание.

Кнопка запроса на выход.

Кнопка запроса на выход применяется, в случае если проход через дверь контролируется только с одной стороны. В этом случае открытие двери происходит при нажатии и отпускании кнопки запроса на выход.

Контроллер фиксирует нажатие и удержание кнопки запроса на выход в течении 0,45 сек.

Кроме того, кнопка запроса на выход может использоваться как кнопка дистанционного открытия двери. Например, для открытия двери вручную, секретарем или охранником.

Кнопка

запроса

на выход

точки

(прохода А)

Кнопка

запроса

на выход

точки

(прохода В)

R нагрузки

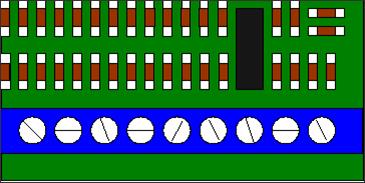

Рис.2 Подключение кнопок запроса на выход.

На Рис.2 показан пример использования для подключения нормально разомкнутых кнопок запроса на выход контактов Z1 и Z3.

! Использование для открытия двери кнопки на электрозамке или кнопки пропуска на пульте турникета приводит к возникновению события ВЗЛОМ ДВЕРИ.

! Для правильной работы, при программировании необходимо назначить подключенные шлейфы как шлейфы кнопки запроса на выход.

Внимание! При создании кнопки запроса на выход использование нагрузочных резисторов не обязательно.

Дверной контакт.

С помощью дверного контакта контроллер определяет состояние двери (открыта/закрыта) или положение ротора турникета.

Внимание! При создании дверного контакта использование нагрузочных резисторов – обязательно. Т. к. Контроллер осуществляет проверку данного шлейфа на короткое замыкание.

На Рис.3 показан пример использования для подключения дверных

контактов (нормально закрытых) входов Z2 и Z4.

R нагрузки

Рис. 3 Пример подключения дверных контактов

! Для правильной работы дверного контакта, при программировании необходимо назначить подключенные шлейфы как шлейфы дверного контакта.

! Дверь, управляемую системой контроля доступа, рекомендуется оборудовать доводчиком.

Интеграция с охранно-пожарной сигнализацией.

Контроллер полноценно интегрируется в систему охранно-пожарной сигнализации, проведя соответствующие установки шлейфов: “ Пожарный ”или “ Тревожный ”.

Внимание! При создании тревожного или пожарного шлейфа использование нагрузочных резисторов – обязательно. Т. к. Контроллер осуществляет проверку данного шлейфа на короткое замыкание.

Для совместной работы с пожарной

Z1 Z3 Z2 GND Z5 Z7 Z6 Z8 GND

сигнализацией необходимо запрограммировать любой из шлейфов на тип "Пожарный шлейф» (рис 4). К этому шлейфу может быть подключен непосредственно пожарный шлейф или выход пожарного ППК. При включении пожарной тревоги нарушается шлейф контроллера, назначенный как " Пожарный шлейф ", все двери, управляемые контроллером, автоматически разблокируются и персонал может свободно покинуть зону пожара.

Охранный

шлейф с

нормально

замкнутыми и

нормально

разомкнутыми

контактами

или

тревожные

контакты ППК

Рис. 4 Пример подключения охранно-пожарной сигнализации

Для совместной работы с охранной сигнализацией необходимо запрограммировать любой из шлейфов на тип " Тревожный ". К этому шлейфу может быть подключен непосредственно тревожный шлейф или выход охранного ППК. При срабатывании охранного датчика или включении охранной тревоги нарушается шлейф контроллера, назначенный как " Тревожный ", и все двери, управляемые контроллером, автоматически блокируются. При этом доступ в охраняемые помещения будет предоставляться только службе безопасности.

Исполнительные механизмы.

Для управления исполнительными механизмами контроллер имеет два реле и два транзисторных выхода. С помощью выходов контроллер может управлять электрозамками и защелками, управлять работой шлагбаума, турникета, сирены, светового оповещателя, нарушать шлейф охранно-пожарной сигнализации, включать освещение, вентиляцию или другое дополнительное оборудование.

Реле имеют нормально замкнутые и нормально разомкнутые контакты. Контакты реле позволяют управлять исполнительными механизмами с током потребления до 5 А при напряжении 12 В (Рис 5). Транзисторные выходы представляют собой открытые стоки полевых транзисторов, выход AUX подключает нагрузку к + 12 В и обеспечивает коммутацию тока до 0,3 А при напряжении 12 В, а выход BELL подключает нагрузку к GND и обеспечивает коммутацию тока 1 А при напряжении 12 В (Рис 6).
