Тема уроку: Вступ. Формати. Основні написи. Лінії креслення
1. Характеристика олівців.
Креслярські олівці відрізняються твердістю графіту та поділяються на три групи — тверді, м'які і середньої твердості.
Тверді олівці: Т, 2Т, ЗТ, ..., 7Т.(Н)
М'які олівці: в М, 2М, ЗМ, ..., 7М.(В)
Олівці середньої твердості позначають ТМ(НВ).
Найкраще користуватись двома олівцями: одним — твердішим (2Т або ЗТ), яким проводять лінії побудови і взагалі всі тонкі лінії, і другим—м'якшим (Т, ТМ), яким обводять лінії креслення.
2. Циркулі і способи користування ними.
Циркуль креслярський застосовують для креслення кіл або дуг.
Циркуль розмічальний застосовують для перенесення розмірів з мірної лінійки на креслення
3. Правила оформлення креслень: формати, рамка та основний напис.
Щоб креслення були зручними в зберіганні та користуванні, їх виготовляють певного розміру. Розмір аркуша називають форматом..
Креслення мають відповідне оформлення у вигляді рамки та основного напису. В основний напис записують відомості про виріб та виконавця роботи.

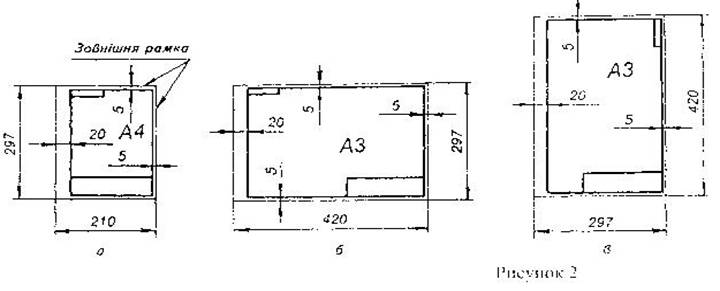

Рисунок1
Зразок штампу в методичних вказівках ad-dtrek.at.ua
4 Лініії креслення
Всі креслення виконуються певними типами ліній. Їх назві, креслення та товщина нижче
Суцільна товста основна Сплошная толстая основная |
| S | Лінія видимого контуру. Лініі переходу видимі. Лініі контуру перетину (винесеного чи включеного до креслення) |
Суцільна тонка Сплошная тонкая |
| От S/3 до S/2 | Лінія контуру накладеного перетину. Лінії розмірні і виносні. Лінії штрихування. Лінії – винесення. Полиці і підкреслення написів. Сліди площини. |
Суцільна хвиляста Сплошная волнистая |
| От S/3 до S/2 | Лінії обриву. Лінії розмежування вигляду і розрізу |
Штрихова Штриховая | | От S/3 до S/2 | Лінії невидимого контуру. Лінії переходу невидимі |
Штрих-пунктирна тонка Штрих - пунктирная тонкая | | От S/3 до S/2 | Лінії осьові і центрові. Лінії перетинів, симетрії, що є осями, для накладених або винесених перетинів |
Штрих - пунктирна потовщена Штрих - пунктирная утолщенная | | От S/2 до 2S/3 | Лінії, що позначають поверхні, що підлягають термообробці або покриттю. Лінії для зображення елементів, розташованих перед січною плоскістю ("накладена проекція") |
Розімкнена Разомкнутая | | От S до 1,5 S | Лінії перетину |
Суцільна тонка зі зламами Сплошная тонкая с изломами | | От S/3 до S/2 | Довгі лінії обриву |
Штрих - пунктирна з двома точками Штрих - пунктирная с двумя точками тонкая |
| От S/3 до S/2 | Лінії згину на розгортках Лінії для зображення частин виробу в крайніх або проміжних положеннях Лінії для зображення розгортки поєднаною з виглядом |
Товщина суцільної лінії S має бути в межах від 0,5 до 1,4 мм залежно від величини і складності зображення, а також від формату креслення. Товщина ліній одного і того ж типа має бути однакова для всіх зображень на даному кресленні, що викреслюються в однаковому масштабі. Довжину штрихів в штрихових і штрихпунктирних лініях слід вибирати залежно від величини зображення. Штрихи в лінії мають бути приблизно однакової довжини.
Проміжки між штрихами в лінії мають бути приблизно однакової довжини. Штрихпунктирні лінії повинні перетинатися і закінчуватися штрихами. Штрихпунктирні лінії, вживані як центрові, слід замінювати суцільними тонкими лініями, якщо діаметри кола або розміри інших геометричних фігур в зображенні менше 12 мм. Спеціальні призначення ліній (зображення різьблення, шліців, кордони зон з різною шорсткістю і тому подібне) визначені у відповідних стандартах.
ЗАПИТАННЯ
2. Скільки форматів А4 у форматі А2 \ 4шт
3. Де робиться основний напис на кресленні? \ у штампі
4. Що позначають штриховою лінією на кресленні? / невидимий контур
5. якою лінією позначають лінії симетрії?\ штрих пунктирною
6. а центрові та осьові лініі? :\ штрих пунктирною
7. як позначаються м’які олівці? \ М, В
8. з двох форматів А1 складається якій формат? \ А1
9. як мене звуть?
10. Якій олівець м’якший 4м чи 2м?
11. Призначення циркуля вимірювача?
12. Скільки мм відступають від лівого краю при креслені рамки? А від інших країв?
13. Якими типами ліній позначають обриви на кресленні?
14. Чи можуть бути лініі товщі за суцільну основну товсту лінію?
15. Що позначають потовщеною штрих пунктирною лінією?
16. Розмірні лінії виконують яким типом ліній?
Домашнє завдання: візьміть подвійний аркуш у клітинку з центру зошиту. Розмістіть його вертикально, накресліть рамку та штамп, як на форматі А4.
Тричі накресліть кожен тип ліній на цьому аркуші, відступаючи від краю 15 мм.
