Система сбора информации телеметрическая ИНДЕЛ

Система сбора информации телеметрическая ИНДЕЛ

комплексная система учёта и диспетчеризации энергоресурсов города/района.

Система сбора информации телеметрическая (ССИТ) ИНДЕЛ - комплексное решение задач энергосбережения, основанное на полномасштабном внедрении подомового и поквартирного автоматизированного энергоучета, интегрированного с существующей городской биллинговой системой (расчетно-кассовым центром).

«Система сбора информации телеметрическая ИНДЕЛ» является изделием отечественного производства (сертификат №1/5500-2 продукции собственного производства), изготавливается согласно ТУ РБ .001-99, сертифицирована как средство измерения (сертификат соответствия № 000, рег. номер в государственном реестре № РБ03, прошла полный комплекс государственных испытаний ( акт государственных контрольных испытаний № 000 от 01.01.2001г.)

Система осуществляет сбор данных, параметризацию и управление счетчиками учета энергоресурсов различных производителей, имеющих цифровой интерфейс связи или импульсный выход. Подключение приборов учета энергоресурсов с импульсным выходом осуществляется посредством модулей-регистраторов сбора данных.

Отличительной особенностью системы является реальная организация сбора данных с любых типов приборов учета различных производителей, что позволяет создавать многоуровневые территориально распределенные системы учета потребления энергоресурсов. На сегодняшний день наше оборудование установлено и успешно функционирует практически в каждом ТУ и ГРП города Минска и областных городах Республики Беларусь

Пример реализации ССИТ ИНДЕЛ для городского квартала.

Основные функции автоматизированной системы ИНДЕЛ :

· планирование потребления и распределения энергоресурсов в масштабах города;

· создание единого информационного пространства в масштабах энергосистемы города, объединяющего информацию о тепло-, водо-, газо-, электроснабжении, отражающую историю и текущее состояние фактических и расчетных коммерческих показателей ;

· автоматизированный коммерческий учет тепловой энергии, горячей и холодной воды, электрической энергии, природного газа, потребляемых объектами жилищно-коммунальной и бюджетной сферы, посредством измерения количественных, качественных и режимных параметров энергоносителей;

· предоставление единой точки доступа персоналу и пользователям системы (ЖЭС, ЖРЭО, УЖХ, заинтересованным службам районов и городской администрации) ко всей необходимой информации (к данным измерения узлов учета энергоносителей, к расчетным показателям энергообеспечения, отчетной документации, паспортным данным) с разграничением уровней доступа к информации;

· автоматизированная передача коммерческих данных (показаний счетчиков потребителей энергоресурсов) в городской расчетно-кассовый центр;

· контроль использования энергоресурсов, в том числе мониторинга аварийных ситуаций на основе оперативных данных автоматизированного учета с передачей данных в режиме реального времени в городскую аварийную службу;

· отслеживание величины отклонения от нормы текущих параметров с формированием тревожного речевого, звукового, тестового оповещения оператора системы;

· автоматизированный контроль исправности приборов учета, контроллеров, линий связи, источников бесперебойного питания;

· предоставление измерительной информации в форме таблиц и графиков;

· обеспечение доступа к требуемой информации всем заинтересованным пользователям с соблюдением необходимого уровня информационной безопасности ;

· возможна интеграция на домовом уровне с системами лифтового диспетчерского контроля, охранно-пожарной сигнализации и контроля доступа, сигнализации загазованности горючим газом, затоплением и т. д.

Состав системы

ССИТ ИНДЕЛ позволяет легко масштабировать систему для применения как в одном ЖЭС, так для организации центрального диспетчерского пункта города/района.
Нижний, «поквартирный» уровень – специализированное устройство сбора данных ИНДЕЛ 1716(WA) с поквартирных приборов учета (счетчиков, вычислителей) и передачей этих данных на средний уровень.
Средний уровень, «домовой» – специализированные устройства сбора и передачи данных (УСПД) ИНДЕЛ1708(Е) предназначены для автоматизированного группового сбора данных с подомовых и поквартирных приборов учета и круглосуточного контроля аварийных ситуаций в энергосистеме зданий с функцией двухстороннего обмена с верхним уровнем. УСПД постоянно в автономном режиме опрашивает не только подключенные к нему приборы учета, но может вести опрос состояния датчиков(аналоговых, цифровых). По заданным диспетчером уставкам выполняется контроль и принимается решение об управлении исполнительными устройствами или передаче тревожных или диагностических сообщений в диспетчерский пункт.

Дополнительные возможности:

Для обеспечения функций контроля доступа к УСПД может подключаться контроллер «ИНДЕЛ-1716» (6AI).

Для обеспечения функционирования телеметрии в ТП, ЦТП и т. д. к УСПД могут быть подключены модули телеуправления ИНДЕЛ-1716 (8DO), модули аналоговых входов ИНДЕЛ 1AI) и модули дискретных входов ИНДЕЛ 1DI).
Верхний уровень, «групповой центр» – на диспетчерском пункте устанавливается диспетчерский терминал ИНДЕЛ-1700/1, подключаемый к персональному компьютеру с установленным программным обеспечением. Сервер СУБД, сервер ОРС, и другие серверные средства размещены в Центральном диспетчерском пункте (ЦДП) и выполняют следующие функции настройки и управления, сбора информации со всех территориально распределенных УСПД, агрегирование, структурирование и долговременное хранение полученной информации, анализ информации, сведение балансов, управление исполнительными устройствами, информационное взаимодействие с внешними пользователями.

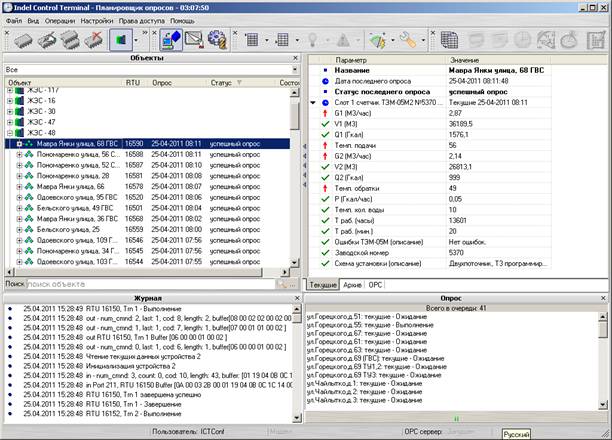

Рабочий стол ПО «Планировщик опросов»

Схемы объектов с отображением контролируемых параметров

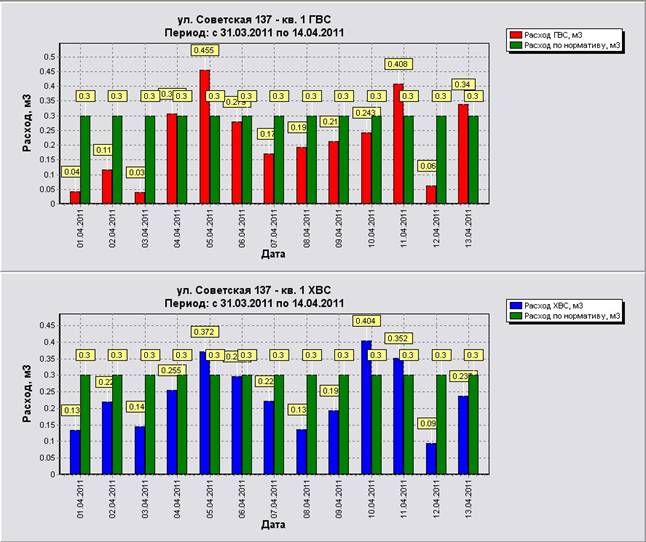

Анализ потребления ресурсов относительно норматива

Обмен данными на всех уровнях взаимодействия осуществляется с помощью открытых протоколов, снабженных элементами защиты от несанкционированного доступа к информации.

Телекоммуникационная среда, объединяющая компоненты системы в единое информационное пространство, использует различные проводные и беспроводные каналы связи.

Технические данные оборудования.

Устройства сбора и передачи данных (УСПД) ИНДЕЛ1708(Е)

Напряжение основного питания переменного тока, В	220В -15%/+20%
Диапазон рабочих температур, °C	-30…+50
Относительная влажность при +50 °C	0 – 90%
Мощность потребления, Вт, не более	15
Напряжение питания аккумуляторной батареи, В	12
Тип канала связи	GSM/GPRS, Ethernet
Интерфейсы:
Для приборов учёта	3 RS-232 и 1 RS-485
Для модулей расширения	1 RS-485 и 1 CAN
Максимальное количество приборов учёта, шт.	8

Удалённый терминал ИНДЕЛ-1700

Габаритные размеры, мм, не более	225х165х40
Диапазон рабочих температур, °С	-0..+40
Напряжение питания переменного тока, В	220/-15%+10%
Мощность потребляемая для режима передачи информации, Вт	10
Интерфейс RS-232	1
Стандарт передачи данных	GSM/GPRS
Скорость передачи данных по интерфейсу, кбит/сек	0,3 – 57,6

Контроллер сбора информации телеметрический нижнего уровня «ИНДЕЛ-1716» (WA)

Габаритные размеры, мм, не более	170х120х55
Диапазон рабочих температур, °С	-30..+40
Относительная влажность при +50°С	90%
Напряжение питания, В	10-30в
Мощность, потребляемая для режима передачи информации, Вт (не более)	0,5
Канал передачи данных	RS485
Скорость передачи данных по каналу, бод	9600 - 57600
Интерфейс RS-485 :	1
Количество каналов учёта	10

Контроллер сбора информации телеметрический нижнего уровня «ИНДЕЛ-1716» (6AI)

Габаритные размеры, мм, не более	170х120х56
Диапазон рабочих температур, °С	-30..+40
Относительная влажность при +50 °C	90%
Напряжение питания, вольт	+10 ... +24
Потребляемый ток, мА	120
Дискретные входы:	2
Аналоговые входы:	6
Цифровые выходы:	2

Преимущества внедрения системы:

· Минимизация общей стоимости реализации системы за счет:

o применения типовых проектных решений, однотипного оборудования и программного обеспечения (унификация) ;

o минимального количества лицензионного программного обеспечения ;

o модульного принципа построения системы, обеспечивающего сохранение инвестиций при поэтапной (поочередной) реализации системы.

· Минимальная совокупная стоимость владения системой (стоимости затрат на ее эксплуатацию) за счет:

o минимизации затрат на сопровождение единого центрального диспетчерского пункта (один комплект серверного и прочего оборудования) ;

o сокращение персонала на уровне ЖЭС, ЖРЭО(система автоматически опрашивает счетчики вместо «ручной» сверки их показаний), расчетно-кассового центра (автоматический ввод в базу данных значений потребленных энергоресурсов вместо ее ручного заполнения оператором по результатам «ручной» сверки показаний счетчиков);

o передача данных из УСПД в центр сбора данных бытовых потребителей и поставщику энергоносителей;

o минимизации штата высококвалифицированных сотрудников (системных администраторов, программистов и т. д., т. к. они требуются для обслуживания только одного диспетчерского пункта - ЦДП) .

· Полный учет специфических организационно-технических особенностей функционирования сервисных информационных услуг города, в том числе:

o объединение всех систем учета энергоресурсов в единый центр;

o адаптация к любым объектам и схемам энергосбережения;

o оперативное предоставление центральным диспетчерским пунктом информации в режиме реального времени аварийной службе;

o глубокая интеграция ССИТ ИНДЕЛ с существующей городской биллинговой системой (расчетно-кассовым центром);

o повышение точности комплексного учета;

o единое информационное пространство в пределах городской энергосистемы, отражающее историю и текущее состояние фактических и расчетных коммерческих показателей.

· Сочетание функций контроля, учета и управления;

· Работа с любыми электронными приборами энергоресурсов различных производителей;

· Существенное сокращение потерь энергоресурсов (холодное и горячее водоснабжение) за счет оперативного обнаружения утечек и порывов и их своевременного устранения ;

· Существенное сокращение затрат на теплоснабжение за счет оперативного обнаружения «перетопа» и оптимального согласования потребления с теплоснабжающей организацией.

Комплексный подход позволяет рассчитывать и анализировать энергопотери на основе данных о фактических потреблениях энергоресурсов, формировать показатели поступления финансовых средств и недополученной прибыли в результате наличия сверхнормативных материальных энергопотерь, выявлять комплекс необходимых мер по модернизации оборудования и определять влияние на планирование и оценку эффективности ведения хозяйства в целом.
