Котел водогрейный блочный работающий под наддувом КБН-Г-2,5-95

Котел водогрейный блочный работающий под наддувом КБН-Г-2,5-95

Котел водогрейный блочный, работающий под наддувом КБН-Г-2,5 (в дальнейшем изложении – котел) предназначен для отопления и горячего водоснабжения работающих на природном газе котельных жилых, общественных и промышленных зданий с давлением воды в системе не выше 0,6 МПа (6 бар) и максимальной температурой нагрева воды на выходе из котла 95 ºC.

По условиям эксплуатации котел соответствует климатическому исполнению УХЛ 4.2 по ГОСТ 15150 и предназначен для эксплуатации при температуре окружающего воздуха от 274 К (плюс 1º С) до 313 К (40º С) и относительной влажности воздуха не более 80 % при температуре 298 К (25º С).

Котел предназначен для работы на сетевой воде, соответствующей требованиям «Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 бар) и водогрейных котлов с температурой нагрева воды не выше 115 ºС».

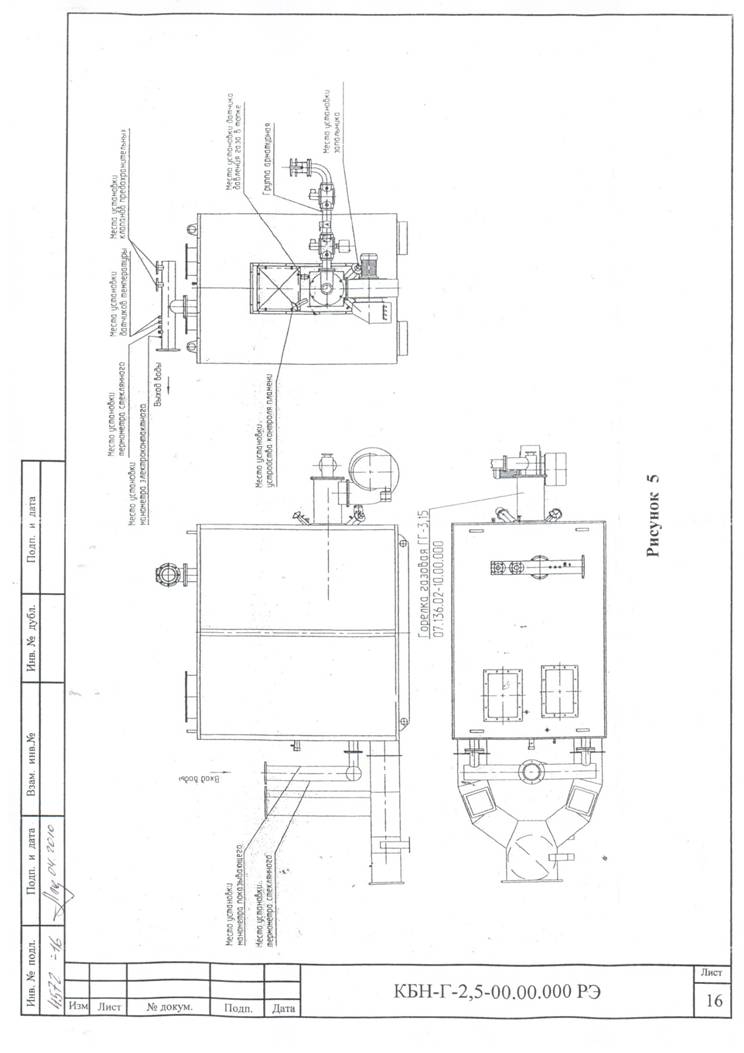

Котел состоит из топки, двух конвективных поверхностей – правой и левой, расположенных соответственно в двух (правом и левом) газоходах, и горелки газовой с автоматикой безопасности котла.

Топка имеет сечение, близкое к прямоугольному и состоит из двух симметричных сварных радиационных экранов, задней экрана и фронтального экрана.

Фронтальный экран состоит из сваренных между собой коллекторов и труб, в средней части его имеется отверстие для горелки. С внешней стороны фронтального экрана смонтирована фронтальная плита, на которой установлены горелка, запальник и устройство контроля пламени горелки. В верхней части фронтальной плиты устроен лаз для осмотра внутренних поверхностей топки, закрытый крышкой.

Выход продуктов сгорания из топки в конвективную часть котла предусматривается двумя потоками через фестоны, образованные трубами в верхней части радиационных экранов.

Над фестонами в задней части топки расположены два предохранительных взрывных клапана.

Правая и левая конвективная части топки набираются из труб U-образной формы. Трубы привариваются к вертикальным стоякам, образуя пучок с шахматным расположением.

Выход продуктов сгорания из конвективных частей топки производится по двум горизонтальным газоходам в общий газоход, затем в боров и дымовую трубу.

Для установки контрольно-измерительных приборов, предохранительной и запорной арматуры на выходе из котла установлен коллектор выходной.

Для контроля за процессом горения в топке на фронтальной и задней стенках котла имеются лючки со смотровыми стеклами. Снаружи котел обшит кожухами и панелями, под которые уложен теплоизоляционный материал.

Наименование показателя	Значение
1 Мощность, МВт (Гкал/ч)	2,9 (2,5)
2 Расход топлива, м3/ч, не более, при теплоте сгорания: Qнр=35615 кДж/м3	310
3 Удельный расход топлива, м3/МВт	107,6
4 Коэффициент полезного действия, %, не менее	94
5 Рабочее давление, МПа, не более	0,6
6 Гидравлическое сопротивление, кПа, не более	100
7 Максимальная температура воды на выходе из котла, ºС	95
8 Температура воды на входе в котел, ºС, не менее	70
9 Расход воды через котел, м3/ч, не менее	100
10 Давление в топке, Па, не более	200
11 Разряжение за котлом, Па, не более	100
12 Диапазон регулирования мощности по отношению к номинальной, %	от 40 до 100
13 Температура уходящих газов, ºС: - не менее - не более	160 190
14 Давление газа перед электромагнитными клапанами, кПа	3
15 Давление газа перед горелкой, кПа: - минимальное - номинальное	0,15 1,2
16 Давление воздуха перед горелкой, кПа: - минимальное - номинальное	0,15 1,0
17 Время защитного отключения подачи газа при розжиге горелки, с, не более	3
18 Время защитного отключения подачи газа при погасании пламени, с, не более	2
19 Характеристика питающей сети, Гц	~380/ 220В, 50
20 Срок службы, лет, не менее	10
21 Ресурс котла до капитального ремонта, ч, не менее	18000
22Температура ограждающих поверхностей котла при температуре окружающей среды не более 25 ºС, не более, ºС	45
23Габаритные размеры котла (без комплектующего оборудования), мм, не более - длина - ширина - высота	4000 2000 3000
24 Масса котла (без комплектующего оборудования), кг, не более	5400

Технические характеристики
Дополнительное оборудование, необходимое для монтажа котла

Наименование	Кол.	Примечание
Комплект составных частей: Горелка газовая ГГ-3,15 (07.136.02-10.00.000) или Горелка газовая ГГ-3,15 (07.136.02-20.00.000)*** Патрубок выходной Комплект газоходов*,** Комплект монтажных частей: Прокладка (Картон асбестовый КАОН-1-5,0 ГОСТ 2850) Болт М12-6g х 20.58.019 ГОСТ 7798 Болт М16-6g х 40.58.019 ГОСТ 7798 Болт М20-6g х 40.58.019 ГОСТ 7798 Гайка М12-6Н.5.019 ГОСТ 5915 Гайка М16-6Н.5.019 ГОСТ 5915 Гайка М20-6Н.5.019 ГОСТ 5915 Шайба 12.65Г.019 ГОСТ 6402 Комплект арматуры* Краны шаровые, Ру1,6 МПа: Ду 20 мм Ду 32 мм Клапан предохранительный пружинный DN 50 17c28нж2, Рy 16 бар, Рн=0,66 бар ТУ BY .**** Задвижка Ду 150 мм, Рy1,0 МПа Кран трехходовой Ду 15 мм Комплект контрольно-измерительного оборудования* Манометр показывающий МП 160-Р (0…1) МПа-2,5по действующему ТНПА Манометр электроконтактный ЭКМ-160-Р (0…+1) МПа, исполнение 5 по действующему ТНПА Термометры жидкостные технические стеклянные ТЖСТ 100 по действующему ТНПА (ºС (ºС Оправа защитная ОЗТ 100по действующему ТНПА Термометр цифровой 07.67.96-09.00.00 Датчик-реле потока ДР-П-М, Ду=6" по действующему ТНПА	1 1 1 1 20 12 6 24 12 6 4 3 5 2 2 2 1 1 2 1 1 2 1	завод «Коммунальник»
* Поставляется по согласованию с заказчиком за отдельную плату. ** завод «Коммунальник» имеет возможность изготовления данного оборудования. *** Автоматика управления и безопасности АБРКВ поставляется в составе горелки. **** Изготавливается завод «Коммунальник», разрешение Госпромнадзора № от 01.01.2001 г.
