Функции и возможности системы

1. Функции и возможности системы

Функции контроля, управления, оповещения:

- дистанционный контроль состояния датчиков объекта через GSM сеть;

- дистанционный аудио-контроль объекта через GSM сеть;

- дистанционное управление внешними приборами (например, реле включения света, полива, обогрева);

- автоматическое оповещение при срабатывании датчиков в режиме охраны;

- возможность подключения на Пульт Централизованной Охраны GSM АПК Пульт

Возможности:

- постановка/снятие на охрану CMC текстовым сообщением с мобильного телефона ;

- оповещение при тревоге звонком на тревожные номера (до 5 номеров);

- способ тревожного оповещения на телефоны можно конфигурировать (SMS, звонки)

- детализированный SMS-отчет о состоянии датчиков и настроек ;

- управление Устройством при помощи SMS-команд с PIN-кодом: команды, настройки, режимы

- Управление внешними подключаемыми устройствами через SMS-команды

- Режим аудио-контроля объекта (используется внутренний микрофон,);

- Автономная работа при пропадании внешнего питания (220В) около недели! (дополнительная функция - обратитесь к Вашему дилеру или производителю);

2. Стандартная комплектация

1. Центральный блок управления – 1 шт.

2. Радиогеркон (беспроводной датчик на дверь) – 1шт.

3. Беспроводной пульт дистанционного управления – 2 шт.

4. Радиодатчик движения – 1шт.

5. Проводная сирена (110 Дб) – 1 шт.

6. GSM–антенна – 1 шт.

7. Блок питания/стабилизатор (220 В/12 В) – 1 шт.

8. Руководство пользователя – 1 шт.

Все извещатели и датчики поставляются с батареями питания.

3. Внешнее описание системы

Power	Индикатор питания. Горит при включенном питании.
Signal	Индикатор состояния охранной системы. При включении загорится красным на 20 секунд, это время для регистрации беспроводных датчиков, после 20 секунд индикатор Signal заморгает оранжевым, в это время база проверяет SIM карту и ищет GSM сеть при постановки системы в режим охраны индикатор мигает зеленым, при снятии с охраны – постоянно горит зеленым. В случае тревоги индикатор горит красным
Monitor	Индикатор набора номера. При использовании GSM-канала (наборе номера, программировании или отправке SMS) горит красным цветом.
Siren	Индикатор тревоги, включается одновременно с сиреной.
Relay	Индикатор состояния реле, при тревоге замыкается на 3 мин.
Talk	Индикатор работы внешнего динамика
Out2	Индикатор состояния выхода 2. Горит при +5В.
Out1	Индикатор состояния выхода 1 Горит при +5В.

Назначение разъёмов перечислены в порядке слева направо.

DC12V- гнездо подключения блока питания 12В (центральный - это «плюс»)

«GND» - общая земля всех выводов

«SIREN» - «+» выход для подключения оповещателей (сирены) или разгрузочного реле - если Вы хотите подключать мощные оповещатели

«RELAY» (2 контакта) - эти 2 контакта будут замкнуты на 3 минуты в случае перехода сигнализации в режим тревоги.

Время закрытия реле в режиме тревоги - 180 секунд (отклонение не более 10с)

Данным реле можно управлять удалённо через мобильный телефон.

«ОЗ», «O2», «O1» - три выхода с удалённым управлением через мобильный телефон.

«I3», «I2», «I1» - контрольно-сигнальные шлейфы для подключения проводных извещателей.

Для подключения проводных датчиков используйте разъём «GND» и разъём «I» На выходах («l3», «l2», «l1») + 5.5...+6В.

«SIM» - гнездо с держателем для установки SIM карты.

Внимание!! Установку SIM карты следует производить только, при выключенном питании консоли.

«RESET» - скрытая кнопка (во избежание случайных нажатий) сброса всех настроек на заводские.

«ANT» - гнездо для подключения GSM антенны

В большинстве случаев достаточно L - образной антенны, которая поставляется в комплекте. Если Вы используете систему в месте со слабым GSM сигналом - Вы можете приобрести отдельно GSM антенну.

Не включайте питание системы при отсоединённой антенне - это может привести к поломке GSM передатчика.

4. Руководство по установке.

Охранная система разрабатывалась с учетом максимального удобства и простоты использования. Все настройки системы могут быть выполнены посредством обычных SMS сообщений. Кроме того, можно настроить систему через обычный телефон с поддержкой тонового режима, при этом команды для работы через телефон и SMS идентичны.

Перед настройкой системы настоятельно рекомендуем ознакомиться с данным руководством пользователя.

1. Установите SIM карту в устройство.

Заранее подготовьте SIM карту для своего охранного устройства, а именно: снимите запрос PIN кода и удалите все контакты и SMS с SIM карты.

На верхней панели найдите слот для SIM карты, рядом со слотом Вы увидите желтую кнопку. Нажмите желтую кнопку кончиком карандаша, ручки или другим подходящим инструментом, слот SIM карты немного выйдет, аккуратно извлеките слот и вставьте SIM карту в слот контактами наружу. Затем слот с SIM картой аккуратно вставьте в гнездо контактами вниз.

2. Подключите антенну.

Вставьте антенну в разъем ANT на верхней панели, не прилагая чрезмерных усилий, и аккуратно закрутите фиксирующую гайку по резьбе.

НЕ ВКЛЮЧАЙТЕ УСТРОЙСТВО БЕЗ АНТЕННЫ ВО ИЗБЕЖАНИЕ ВЫХОДА ИЗ СТРОЯ GSM ПЕРЕДАТЧИКА.

3. Подключите питание.

Используйте адаптер питания только из комплекта охранного устройства. Разъем питания находится на верхней панели и подписан DC 12V, рядом находится тумблер включения – выключения OFF ON POWER

Включите устройство. В течение 20 секунд после включения светодиод STATUS будет гореть красным цветом. В это время можно привязать беспроводные датчики и брелки к главной панели. Для этого нужно произвести их поочередное срабатывание и нажать кнопки брелков с символом «колокольчик». Подробнее о привязке датчиков читайте в 11 разделе инструкции.

По истечении 20 секунд светодиод STATUS начнет мигать оранжевым цветом – в это время устройство тестирует SIM карту и ищет сеть GSM.

Светодиод STATUS сменил цвет на зеленый – значит устройство приняло SIM карту, успешно зарегистрировано в сети GSM и перешло в режим снято с охраны. Далее Вы можете приступать к программированию устройства.

Если же светодиод STATUS продолжает мигать оранжевым цветом – значит не снят PIN код, SIM карта не принята или попросту очень слабый сигнал базовой станции.

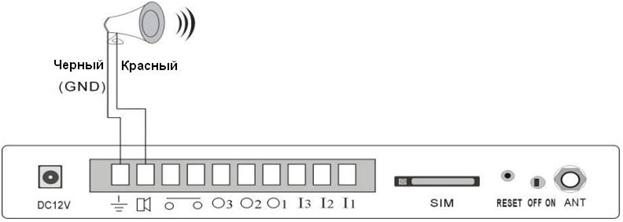

4. Подключите проводную сирену к соответствующим клеммам на задней панели сигнализации.

Подключите черный провод сирены к клемме ЗЕМЛЯ, а провод с красной полосой к клемме СИРЕНА.

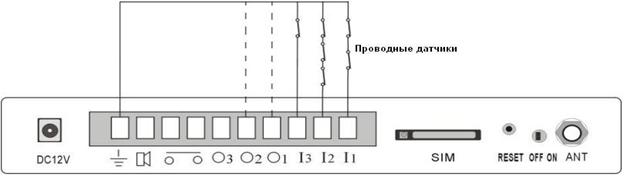

5. Подключение проводных датчиков.

Вы можете подключить три независимых проводных шлейфа сигнализации. Датчики в шлейфах не разбиты на зоны, и при срабатывании одного из датчиков Вы получите SMS сообщение только о номере сработавшего шлейфа (по умолчанию сообщение имеет вид «Wire Activate (101)» …(102) или (103), цифра указывает номер сработавшего шлейфа.

Стандартную SMS «Wire Activate» Вы можете с легкостью переименовать по своему усмотрению. Например «PROVODNY SHLEIF», «RAZBITO OKNO», «VSKRITA DVER» и т. д., но не более 24 английских символов.

Проводные датчики бывают двух типов: нормально замкнутые NC, либо нормально разомкнутые NO. В основном применяются нормально замкнутые (NC) охранные датчики, они и представлены на схеме.

На один шлейф можно подключить несколько однотипных датчиков, соблюдая правило: сопротивление шлейфа не должно превысить 220 Ом.

6.Управление домашней автоматикой.

(Подключение бытовой техники к управляемым выходам сигнализации)

Три транзисторных слаботочных выхода O1, O2 и O3), и одно встроенное реле, которыми управляет хозяин с помощью своего сотового телефона.

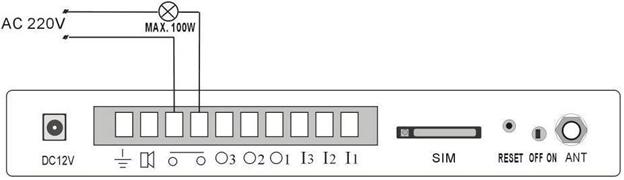

К контактам встроенного реле можно подключить внешнее светозвуковое устройство либо включать видеозапись по тревоге. При срабатывании охранных датчиков контакты данного реле замыкаются, подключая устройство. Отключить его можно сняв с охраны сигнализацию с помощью брелка, а также командой по звонку или SMS с телефона хозяина или членов семьи.

Для управления домашней автоматикой необходимо подключать дополнительные реле с рабочим напряжением 4,5-5 вольт, один провод катушки реле подключаем к клемме земля, второй к клемме О1 или О2. При активации нужного выхода (О1, О2) на его клемму подается напряжение +4,5-5 вольт, достаточное для срабатывания внешнего реле. Транзисторные выходы сигнализации управляют катушкой реле, а рабочие контакты реле в свою очередь управляют домашними приборами.

Транзисторные выходы управляются специальными командами по звонку с телефона хозяина или с помощью SMS.

Данная функция может с успехом использоваться для имитации присутствия хозяина на охраняемом объекте. Например так вы можете включать и выключать освещение, включать радио и другую бытовую технику по своему усмотрению.

Если у Вас возникли проблемы при подключении домашней автоматики, Мы рекомендуем приобрести у нас готовые релейные сборки

5. Назначение клемм на колодке сигнализации:

Для удобства подключения проводов, можете отсоединить колодку от панели.

GND: клемма земля.

СИРЕНА: на эту клемму подключите провод с красной полосой сирены, второй провод подключите к клемме земля.

РЕЛЕ: эти две клеммы – контакты встроенного реле. При тревоге реле замыкает клеммы между собой на 3 минуты.  По умолчанию данная опция активна. Отключить – команда 16#0# , включить 16#1#

Также Вы можете управлять встроенным реле дистанционно: замкнуть контакты - команда 94#1# , а разомкнуть - команда 94#0#

O3 (ВНЕШНИЙ ДИНАМИК): на эту клемму подключают динамик для двухсторонней аудио связи. Вы можете позвонить на номер охранного устройства, включить двухстороннюю связь и голосом прогнать злоумышленника. В режиме двухсторонней связи будет гореть светодиод SPEAKER.

O1; O2: к этим клеммам подключаются внешние реле, которые в свою очередь должны управлять домашней автоматикой. Управлять выходами OUT1 и OUT2 можно специальными кодами позвонив или отправив SMS сообщение. Светодиоды OUT1 и OUT2  показывают состояние этих выходов. Также Вы получите SMS уведомление о включении и выключении одного из выходов.

При необходимости клеммы O1; O2 можно запрограммировать для подключения проводных охранных шлейфов.

Перепрограммировать О2 на I4 – команда 61#1# ; O3 на I4 – команда 62#1#

I1, I2, I3: эти 3 клеммы предназначены для подключения проводных охранных шлейфов.

Пользоваться этими клеммами нужно с особой осторожностью, особенно если Вы не профессионал в данной области!!!

7. . Как установить номера владельца и текст SMS сообщений

Все установки производятся специальными SMS командами.

Формат команды: пароль#код команды#функция#

1.  Установка номера хозяина для оповещения при тревоге.

123456#5X#NNNNNNNN#
(где X порядковый номер оповещения, Х может быть 1,2,3,4 или 5 , N номер мобильного телефона)

Вы можете записать все пять разных номеров в отдельные ячейки, а можете оставить не используемые пустыми.

Например:
123456#51## записали первый номер

123456#51## удалили первый номер

123456#52## записали второй номер

123456#52## удалили второй номер

123456#53## записали третий номер

123456#53## удалили третий номер

123456#54## записали четвертый номер

123456#54## удалили четвертый номер

123456#55## записали пятый номер

123456#55## удалили пятый номер

123456#50##для просмотра записанных номеров

2. Для удобства использования необходимо присвоить имена охранным зонам.

По умолчанию имена таковы:

Wireless Activated (Х) для беспроводных зон

Wire Activated (10X) для проводных зон, где Х – номер зоны.

Чтобы переписать имя необходимо отправить SMS команду вида: 123456#8Z#имя зоны# где Z номер зоны, а имя зоны должно содержать не более 24 АНГЛИЙСКИХ букв. Например 123456#81#GARAJ#

Индивидуальные имена Вы можете присвоить только с первой по пятую зоны включительно.

SMS будет выглядеть следующим образом:

VSKRITA VXODNAYA DVER(1)

DVIJENIE V HOLLE(2)

VSKRITO OKNO V SPALNE(3)

DVIJENIE V GARAJE(4)

VZLOMAN BALKON(5) это лишь пример

Зоны с шестой по девяносто девятую будут иметь общее имя, а в скобках будет указан номер зоны (06), (07), … (99).

Команда для присвоения имени 123456#86#имя беспроводных зон с 6 по 99#  Три проводные зоны также будут иметь общее имя, а в скобках номер проводного шлейфа (1), (2), (3)

Команда для присвоения имени проводным зонам 123456#87#имя проводных зон#.

8. Как проверить GSM сигнализацию

Если сигнализация не стоит на охране (светодиод STATUS горит зеленым цветом), поставьте ее на охрану радио брелком или отправив SMS команду пароль#1#1# (светодиод STATUS начнет мигать зеленым цветом).

1. Поочередно проведите срабатывание всех беспроводных датчиков и проводных шлейфов. После срабатывания датчика вы должны получить тревожную SMS с именем и номером зоны на каждый записанный для оповещения номер, а также сигнализация позвонит на первый в списке номер, если первый номер не доступен, сигнализация будет звонить на следующий в списке номер и так далее, пока один из номеров не ответит на звонок. После проверки одного датчика следует снять с охраны сигнализацию и вновь поставить на охрану, затем проводить срабатывание следующего датчика.

2. Сработала сигнализация и Вы получили тревожный звонок. Приняв звонок Вы можете управлять сигнализацией не вводя пароль. Включить сирену, если она у Вас по умолчанию не активирована: 3#1# , выключить сирену: 3#0# , прослушать обстановку: 4#1# , выключить прослушивание: 4#0# , включить двухстороннюю связь: 93#1# , выключить двухстороннюю связь: 93#0# .

Если Вы не хотите, чтобы сигнализация позвонила на следующий в списке номер, наберите: 1#1# или 1#2# , чтобы вернуть сигнализацию в режим полной или частичной охраны.

3. Если Вы находитесь в радиусе действия радио брелков, то снять с охраны или поставить на охрану Вы можете с их помощью.

4. Отключите блок питания сигнализации от сетевой розетки, и Вы получите SMS уведомление об отключении сетевого питания “Power changer off”, включите блок питания в сеть – придет SMS уведомление о восстановлении сетевого питания “Power changer on”.

9. Как управлять сигнализацией с помощью телефона хозяина

1. Отправьте SMS сообщение с телефона хозяина на номер сим карты установленной в сигнализации.

SMS должно быть следующего вида: пароль#код команды#функция#

Например: 123456#1#1# - перейти в режим полной охраны

2. Позвоните с телефона хозяина на номер сим карты установленной в сигнализации. После соединения услышите тоновый сигнал, наберите пароль, решетку и управляющую команду. Каждое нажатие должно сопровождаться тоновыми сигналами в трубке.

Пример набора: 123456#1#0# - снятие сигнализации с охраны.

3. Таблица команд дистанционного управления:

Внимание! Перед каждой командой в SMS строке необходимо писать 123456#… (пароль#команда)

Команда	Функция	Команда	Функция
1#1#	Включение сигнализации	1#0#	Выключение сигнализации
3#1#	Включить сирену	3#0#	Выключить сирену
4#1#	Начать слушать (при звонке)	4#0#	Закончить слушать (при звонке )
11#1#	Включать сирену в случае тревоги	11#0#	Не включать сирену в случае тревоги
12#1#	Отправлять СМС в случае тревоги	12#0#	Не отправлять СМС в случае тревоги
13#1#	Сообщать о постановке и снятии	13#0#	Не сообщать о постановке и снятии
15#1#	Звонить в случае тревоги	15#0#	Не звонить в случае тревоги
16#1#	Вкл. реле на 3 мин при тревоге	16#0#	Не вкл. реле на 3 мин при тревоге
30##	Показать статус каждой зоны
31#--#	Изменить пароль (1—6 bit).
38#--#	Установить тревожную зону (беспроводные: 1—16; проводные: 21—23)
39#--#	Установить зону без тревоги (беспроводные: 1—16; проводные: 21—23)
50##	Показать установленные телефонные номера
51#--#	Первый номер(0—15bit)	52#--#	Второй номер(0—15bit)
53#--#	Третий номер(0—15bit)	54#--#	Четвертый номер(0—15bit)
55#--#	Пятый номер(0—15bit)
61#1#	Установить порт O2 на вход I4	61#0#	Установить порт O2 на выход
62#1#	Установить порт O3 на вход I5	62#1#	Установить порт O3 на выход
80##	Показать сохраненные СМС
81#--#	Первое сообщение(0—24bit)	82#--#	Второе сообщение (0—24bit)
83#--#	Третье сообщение (0—24bit)	84#--#	Четвертое сообщение (0—24bit)
85#--#	Пятое сообщение (0—24bit)	86#--#	Шестое сообщение (0—24bit)
87#--#	Седьмое сообщение (0—24bit)
90##	Показать установленные уровни на выходах
91#1#	Установить out 1 на высокий (+5В.)	91#0#	Установить out 1 на низкий (0 В.)
92#1#	Установить out 2 на высокий(+5В.)	92#0#	Установить out 2 на низкий(0 В.)
93#1#	Включить громкую связь	93#0#	Выключить громкую связь
94#1#	Закрыть реле	94#0#	Открыть реле
95#1#	Активировать тревогу когда линейный вход 1 открыт	95#0#	Активировать тревогу когда линейный вход 1 соединен с землей
96#1#	Активировать тревогу когда линейный вход 2 открыт	96#0#	Активировать тревогу когда линейный вход 2 соединен с землей
97#1#	Активировать тревогу когда линейный вход 3 открыт	97#0#	Активировать тревогу когда линейный вход 3 соединен с землей
98#1#	Активировать тревогу когда линейный вход 4 открыт	98#0#	Активировать тревогу когда линейный вход 4 соединен с землей
99#1#	Активировать тревогу когда линейный вход 5 открыт	99#0#	Активировать тревогу когда линейный вход 5 соединен с землей

10. Описание пульта дистанционного управления

На радио брелке четыре кнопки:

“Полная охрана”

  Включает режим полной охраны, в доме никого не должно быть, включая домашних животных, все датчики подключены.

  В режиме полной охраны светодиод STATUS на главной панели мигает зеленым цветом.

“Частичная охрана”

  Вы можете исключить датчики внутри дома, а оставить под охраной датчики по периметру когда Вы находитесь дома, либо не ставить под охрану комнаты в которых оставляете домашних животных для исключения ложных срабатываний.

  В режиме частичной охраны светодиод STATUS на главной панели часто мигает зеленым цветом.

  Для этой функции необходимо заранее выбрать нужные датчики и записать их в группу частичной охраны.

“Снятие с охраны”

  Отключает режим охраны, главная панель будет реагировать только на тревожные кнопки, датчики дыма и датчики утечки газа.

  В режиме снято с охраны светодиод STSTUS на главной панели горит зеленым цветом.

“Тревога”

  Тревожная кнопка. При нажатии на кнопку включается сирена, сигнализация отправит тревожные SMS и наберет указанные номера.

11. Как подключить дополнительные датчики?

Датчики и брелоки поставляемые в базовом комплекте уже настроены и записаны в главную панель.

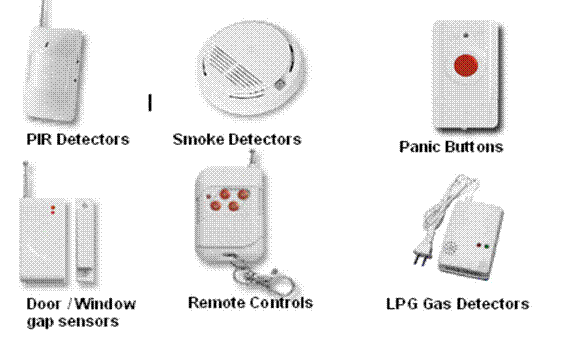

Вы можете добавить новые радио брелки и беспроводные датчики: магнитоконтактные дверные датчики, датчики движения, датчики утечки газа и датчики дыма.

1.  Добавьте охранные датчики, которые будут работать только в режиме полной и частичной охраны. Проверьте положение джамперов (перемычек) на плате, они определяют режим работы каждого датчика.

  Джамперы D0, D1, D2 и D3 определяют код главной панели. Перемычки должны быть на D0 в положении L1, а D1 в положении 1H.

  Джамперы A0-A7 определяют индивидуальный номер датчика, их нужно выставить в хаотичном порядке. Чтобы датчики были в разных охранных зонах индивидуальные номера не должны совпадать, если хотите, чтобы в одной охранной зоне было несколько датчиков установите на этих датчиках одинаковые индивидуальные номера.

Чтобы записать датчики в главную панель, необходимо выключить тумблером главную панель, а затем включить её. И пока светодиод STATUS горит оранжевым цветом в течении 20 секунд, необходимо произвести срабатывание датчиков в том порядке в котором они должны быть записаны.

  Кратковременное моргание светодиодов STATUS и ALARM показывает успешную запись датчика.

  Вы можете присвоить индивидуальные имена новым датчикам, смотрите раздел 7 п2.

2.  Создайте группу датчиков, которые не должны становиться на охрану в то время когда хозяин дома. Это могут быть датчики периметра (датчик входной двери, датчики окон, датчики разбития стекла) и датчики не жилых помещений (гараж, склад, беседка, баня). Эти датчики будут становиться на охрану в режиме полной охраны и не встанут на охрану в режиме частичной охраны. Для того чтобы записать датчики, которые не должны вставать на охрану в режиме Частичная охрана, нужно: выключить тумблером главную панель, а затем включить её, нажать кнопку RESET на 1 секунду и пока светодиод STATUS горит оранжевым цветом в течении 20 секунд, необходимо произвести срабатывание датчиков которые не должны вставать на охрану в режиме Частичная охрана. Кратковременное моргание светодиодов STATUS и ALARM показывает успешную запись датчика.

Внимание: Если в главной панели записаны к примеру с 1 по 4 охранные зоны, то при записи следующей зоны она станет пятой.

12. Как удалить потерянные датчики?

  В случае потери одного из датчиков или потери радио брелка, Вы должны удалить их из памяти сигнализации, для того чтобы ими не воспользовался злоумышленник.

  Для удаления необходимо сбросить настройки главной панели на заводские: тумблером питание выключите устройство, нажмите и удерживайте кнопку RESET/CODE и включите питание. Держите кнопку нажатой до тех пор пока светодиод STATUS не начнет мигать оранжевым. Установки сброшены успешно и все датчики удалены из памяти.

  Теперь Вам необходимо заново записать датчики, номера уведомлений, и другие настройки. Не забудьте сменить пароль, после сброса он будет стандартный 123456.

13. Рекомендации по монтажу

Магнитоконтактный датчик (геркон) посылает тревожный сигнал центральному блоку сигнализации, если развести две части датчика на расстояние более 1,5-3,0 см. Внимательно проверьте расстояние, на котором срабатывает датчик, и прикрепите его к двери.

Если Вам необходимо использовать датчик в условия большого зазора - используйте датчик для гаражных ворот.

Закрепляя датчик на двухсторонний скотч следите, чтобы поверхность, на которую Вы крепите двухсторонний скотч была сухой и чистой.

Пример крепления датчика:

Пассивный инфракрасный беспроводной извещатель - датчик объёма. Относится к серии беспроводных извещателей. Питание извещателя осуществляется от встроенных элементов питания. Извещатель рекомендуется устанавливать на стенах промышленных или жилых объектов. Имеет зону обнаружения типа "широкий угол".

Для улучшения работы извещателя необходимо размещать его так, чтобы предполагаемый нарушитель двигался поперек лучей диаграммы направленности. Извещатель используется в системах охраны для обнаружения проникновения в охраняемое пространство и передачи сигнала о проникновении. Извещатель работает в непрерывном круглосуточном режиме. Применение в извещателе двойного пироэлемента (в зависимости от модели) позволяет обеспечить отсутствие ложных срабатываний при появлении в охраняемой зоне мелких животных, воздействии медленных изменений температуры, бросков фоновой освещенности, наличии в помещении конвективных воздушных потоков. Данный прибор не создает излучения и является безопасным для людей и животных.

ОСОБЕННОСТИ

• Беспроводное исполнение уменьшает время монтажа

• Сдвоенный чувствительный пироэлемент обеспечивает высокую чувствительность и уменьшает вероятность ложных срабатываний (в зависимости от модели)

• Температурная компенсация

• Регулируемая чувствительность (в зависимости от модели)

• Контроль зоны под извещателем (в зависимости от модели)

• Возможность включения встроенного светодиода на время тест-прохода

• Возможность установки на кронштейне-шарнире (в комплекте)

Радиус действия и форма луча показаны на рисунках внизу:

Стена, на которой устанавливается извещатель, не должна иметь сильных вибраций. При установке извещателя важно, чтобы при открытии дверь не заслоняла нарушителя. Извещатель должен быть установлен таким образом, чтобы место наиболее вероятного проникновения находилось в центре зоны обнаружения.

Применение широкоугольной линзы позволяет максимально увеличить зону обнаружения.

Рекомендуемая высота установки извеща,2 метра. Не следует устанавливать извещатель в местах с возможностью резкого изменения температуры, с сильными потоками воздуха, с вероятностью попадания прямых солнечных лучей.

В комплект поставки входит кронштейн-шарнир, предназначенный для удобства установки извещателя и его фиксирования под нужным углом на стену либо в угол.

Установите центральный блок в месте, недоступном взломщику, но так, чтобы устройством возможно было оперировать в случае надобности. Недалеко от устройства должен быть надежный источник электропитания 220 В (или стабилизированный 12 В). Подключите аксессуары к устройству, затем включите питание.

В составе системы так же могут использоваться беспроводные пожарные датчики, датчики температуры, датчики протечки газа, затопления, уровня, и другие типы датчиков.

Если Вы решите использовать внешнюю сирену, подсоедините черный провод к клемме «Земля», а красный провод к клемме «Siren». Если Вы используете несколько подключаемых проводных внешних сирен обязательно подключайте их через разгрузочное реле.

На контрольной панели находятся три входных канала, которые предназначены для мониторинга любых проводных датчиков, таких как датчики контроля открывания, инфракрасных датчиков движения и т. д. Вы можете подключить неограниченное количество устройств к входным каналам, используя параллельное подключение.

Сделанные на заказ устройства, могут так же удовлетворить задаче мониторинга оборудования. Типичные примеры устройств, сделанных специально, это датчики контроля уровня, датчик поломки нагревателя или датчик поломки охладителя.

На контрольной панели находятся три выходных контакта, которые могут управляться с Вашего телефона. В случае тревоги, Вы можете активировать эти устройства. Например, вы можете включить дополнительную сирену, если прослушивая охраняемое помещение через встроенный микрофон, Вы поймете, что тревога была не ложной. Существует также возможность управления внешними устройствами в случае, если Вы находитесь далеко от охраняемого объекта, при помощи Вашего мобильного телефона. Вы сможете включить или выключить свет, радио или обогреватель. Встроенный выключатель так же позволяет управлять оборудованием через Ваш телефон. Переключателем можно управлять как в состоянии, когда система поставлена на охрану или в случае, когда снята с охраны.

14. Технические характеристики

Параметр	Значение
Питание устройства	DC 12 В 1.5 А (адаптер AC 220-DC 12 В в комплекте)
Рабочие температуры	-10 °С – +60 °С
Температура хранения	-20 °С – +60 °С
Рабочая влажность	10 % – 90 % (не допускать образования конденсата)
Частота GSM сети	900/1800 МГц
Частота радио датчиков	433 +/- 0,5 МГц
Протокол передачи данных	GSM PHASE 2/2+
Поддержка проводных датчиков	5шт.
Поддержка беспроводных датчиков	99 шт.
Радиус действия беспроводных датчиков	100 м (без помех и преград)

6. Важная информация

1) Пожалуйста, внимательно прочтите руководство по эксплуатации перед установкой системы!

2) Не устанавливайте систему вблизи сильных источников радиосигнала, таких как ТВ, компьютер и т. п.

3) Устанавливайте систему в месте, недоступном злоумышленнику, но при этом так, чтобы оно было доступно владельцу

4) Избегайте попадания воды в управляющий блок.

5) Недалеко от центрального блока должен быть источник 220 В. Подключение устройства к сети должно быть скрытым.

6) Устройство разработано для использования в помещениях.

7) Не разбирайте центральный блок! Вскрытие управляющего блока ведет к утере гарантии.

8) Нельзя изолировать систему в тёплых помещениях во избежание перегрева.

7. Обслуживание системы

1) Если центральный блок работает, а датчики не срабатывают, пожалуйста, замените батарейку датчика.

2) Если центральный блок не может отправить SMS сообщение и набрать установленный телефонный номер, попробуйте выключить питание, через минуту включить питание и еще через минуту протестировать блок повторно. Так же проверьте уровень GSM приёма и правильность настроек.

3) Если блок и сенсоры работают, а SMS не высылаются и не идут звонки, проверьте баланс на SIM-карте и ее правильную установку. Попробуйте заменить SIM-карту для тестирования системы.

4) Если самостоятельно устранить проблемы не получается, обратитесь к представителю производителя системы.
