Приложение 11
к Методическим указаниям по наблюдениям за деформациями бортов, откосов уступов и отвалов на карьерах и разработке мероприятий по обеспечению их устойчивости
Схема измерения длин интервалов с использованием жестких отвесов
При измерениях расстояний между реперами вынос центров скрытых реперов следует осуществлять с помощью специального жесткого отвеса типа ОЖ - 3 конструкции ВНИМИ.
|
Принципиальная схема отвеса показана на рис.1, где 1 - основание отвеса, 2 - труба с головкой, 3 - зажим, 4 - крышка, 5 - сферический шарнир, 6 - диск и 7 - ножки.
Рис. 1. Жесткий отвес ОЖ-3
Радиус перемещения стержня отвеса без перестановки треноги составляет около 5 см, что обеспечивает возможность быстрого центрирования отвеса.
Отвес типа ОЖ - 3 имеет круглый уровень, чувствительностью примерно 15"; длина стержня отвеса составляет 692 мм, что обеспечивает вынос центра скрытого репера с ошибкой, не превышающей 0,7 - 0,8 мм.
Для повышения производительности работ при измерении длин интервалов между реперами с использованием жестких отвесов бобина (4), на которую наматывается рулетка, закрепляется на станке (5) с ручкой (6) и раздвижным упором (7). Схема измерения длин интервалов показана на рисунке 2.
Влияние ветра, росы, загрязнений рулетки на точность измерений значительно уменьшается при применении специальной компарированной проволочной рулетки. Проволочная рулетка представляет собой рояльную проволоку диаметром 0,8 мм с напаянными через 1 м марками, наматывающуюся на бобину (4). На переднем конце рулетки закрепляется oтрезок ленточной рулетки длиной 1 м с миллиметровыми делениями.
|

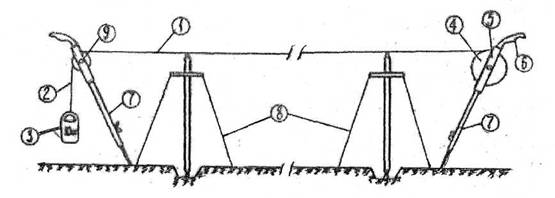

Рис. 2. Схема измерения длины интервала с использованием жестких отвесов и упорных станков: 1 - рулетка, 2 - проволока для закрепления груза, 3 - груз,
4 - бобина для рулетки, 5 – упорный станок с ручкой (6) и раздвижным упором (7), 8 - жесткие отвесы, 9 - блок для проволоки с грузом.
____________________
