Тестирование по курсу РКТМЛП
Тема: «Системы числового программного управления».
1. Укажите формулу для определения углового шага Δα ротора шагового электродвигателя. Используются обозначения: |
|
|
|
|
2. Укажите формулу для определения времени перемещения ведомого звена шагового электропривода. Используются обозначения: φст – угол поворота ротора шагового электродвигателя за цикл перемещения; ωm максимальная угловая скорость; εm – максимальный модуль углового ускорения ротора |
|
|
|
|
3.

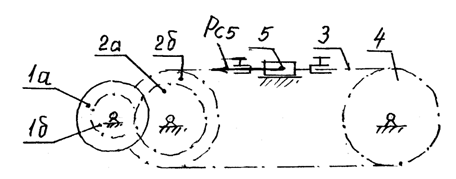

На схеме обозначены: 1а – ротор шагового электродвигателя; 1б – шестерня; 2а – зубчатое колесо; 2б – барабан; 3 – тросик; 4 – направляющий ролик; 5 – рабочий инструмент; Δα – угловой шаг ротора шагового электродвигателя. Укажите формулу для определения линейной дискреты ΔS рабочего инструмента 5. |
|
|
|
|
, где
, где
4.
На схеме обозначены: 1а – ротор шагового электродвигателя; 1б – шестерня; 2а – зубчатое колесо; 2б – барабан; 3 – тросик; 4 – направляющий ролик; 5 – рабочий инструмент; Δα – угловой шаг ротора шагового электродвигателя. Выберите формулу для определения приведенного к ротору шагового электродвигателя момента сил сопротивления |
|
|
|
|
, где
, где
5.
На схеме обозначены: 1а – ротор шагового электродвигателя; 1б – шестерня; 2а – зубчатое колесо; 2б – барабан; 3 – тросик; 4 – направляющий ролик; 5 – рабочий инструмент; Δα – угловой шаг ротора шагового электродвигателя. Укажите формулу для определения приведенного к ротору шагового электродвигателя момента инерции масс звеньев привода |
|
|
|
|
6.

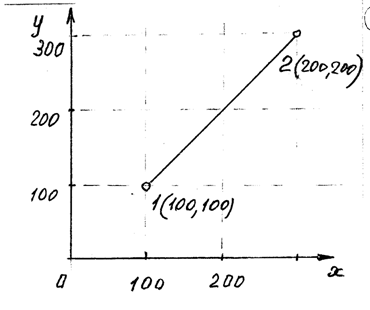

Укажите команды языка HP-GL для вычерчивания траектории 1-2 в абсолютных координатах. Начальное положение инструмента в точке 0 |
РА 100, 100, PD 200, 200 |
РА 100, 100, PR 100, 100 |
РR 100, 100, PD 200, 100 |
РА 0, 0, 100, 200, 200 |
7.

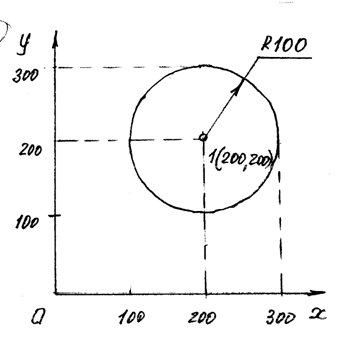

Укажите команды языка HP-GL для вычерчивания окружности с углом хорды 10°. Начальное положение инструмента в точке 0 |
РА 200, 200, PD, CI 100, 10 |
РА 200, 200, PD, CI 100 |
РА 200, 200, CI 100 |
РА 0, 200, CI 100, 10 |
8.
Укажите команды языка HP–GL для вычерчивания дуги с углом хорды 5°. Начальное положение инструмента в точке 0 |
РА 200, 100, АА 200, 200, –90, 5 |
РА 200, 200, АА 200, 100, –90 |
РА 200, 200, АА 200, 100, 90, 5 |
РА 200, 100, АА 200, 200, 90, 5 |
9. Назначение дешифратора адресов в системах числового программного управления |
Для распознавания адресной части программы и распределения числовой части программы по каналам системы управления |
Для записи и оперативного хранения числовой информации программы |
Для расчета траектории движения рабочего органа и выдачи импульсов на управляемые координаты |
Для обеспечения заданной скорости перемещения рабочего органа, режимов разгона и торможения |
10. Назначение блока задания скорости в системах числового программного управления |
Для распознавания адресной части программы и распределения числовой части программы по каналам системы управления |
Для записи и оперативного хранения числовой информации программы |
Для расчета траектории движения рабочего органа и выдачи импульсов на управляемые координаты |
Для обеспечения заданной скорости перемещения рабочего органа, режимов разгона и торможения |
11. Назначение оперативного запоминающего устройства систем числового программного управления |
Для распознавания адресной части программы и распределения числовой части программы по каналам системы управления |
Для записи и оперативного хранения числовой информации программы |
Для расчета траектории движения рабочего органа и выдачи импульсов на управляемые координаты |
Для обеспечения заданной скорости перемещения рабочего органа, режимов разгона и торможения |
12. Назначение интерполятора в системах числового программного управления |
Для распознавания адресной части программы и распределения числовой части программы по каналам системы управления |
Для записи и оперативного хранения числовой информации программы |
Для расчета траектории движения рабочего органа и выдачи импульсов на управляемые координаты |
Для обеспечения заданной скорости перемещения рабочего органа, режимов разгона и торможения |
13. Назначение блока электронного коммутатора систем числового программного управления |
Преобразование управляющих импульсов в сигналы возбуждения обмоток шагового электродвигателя |
Преобразование сигналов возбуждения обмоток статора в угловые перемещения ротора |
Преобразование вращательного движения ротора шагового электродвигателя в заданное движение рабочего органа |
Преобразование одного числового кода (например, двоично-десятичного) в другой числовой код (например, десятичный) |
14. Назначение устройства преобразования кодов в системах числового программного управления |
Преобразование управляющих импульсов в сигналы возбуждения обмоток шагового электродвигателя |
Преобразование сигналов возбуждения обмоток статора в угловые перемещения ротора |
Преобразование вращательного движения ротора шагового электродвигателя в заданное движение рабочего органа |
Преобразование одного числового кода (например, двоично-десятичного) в другой числовой код (например, десятичный) |
15. Назначение шагового электродвигателя систем числового программного управления |
Преобразование управляющих импульсов в сигналы возбуждения обмоток шагового электродвигателя |
Преобразование сигналов возбуждения обмоток статора в угловые перемещения ротора |
Преобразование вращательного движения ротора шагового электродвигателя в заданное движение рабочего органа |
Преобразование одного числового кода (например, двоично-десятичного) в другой числовой код (например, десятичный) |
16. Назначение исполнительного механизма систем числового программного управления |
Преобразование управляющих импульсов в сигналы возбуждения обмоток шагового электродвигателя |
Преобразование сигналов возбуждения обмоток статора в угловые перемещения ротора |
Преобразование вращательного движения ротора шагового электродвигателя в заданное движение рабочего органа |
Преобразование одного числового кода (например, двоично-десятичного) в другой числовой код (например, десятичный) |
