Определить расход воды через отверстие с острой кромкой диаметром d, если показания манометра М перед отверстием равно pМ и высота расположения манометра над осью трубы h.

Как изменится расход, если к отверстию присоединить цилиндрический насадок (пунктиром)? Для насадка найти показания манометра, при котором произойдет срыв режима работы, принимая, что срыву соответствует абсолютное давление в сжатом сечении струи, равное нулю. Давление на выходе из насадка – атмосферное.

Рисунок 34. Расчетная схема к задаче №42

Таблица 39. Исходные данные к задаче №42

Величины	Варианты (предпоследняя цифра зачетной книжки)
1	2	3	4	5	6	7	8	9	10
d, мм	120	100	125	150	80	60	100	120	125	80
D, мм	200	200	200	250	250	175	300	300	250	200
pМ, МПа	0,1	0,15	0,12	0,2	0,15	0,1	0,2	0,15	0,2	0,17
h, м	0,8	0,7	0,65	0,6	0,5	0,4	0,45	0,55	0,65	0,75

Задача № 43.

Вода из верхней секции замкнутого бака перетекает в нижнюю секцию через отверстие d1, а затем через цилиндрический насадок d2 вытекает в атмосферу.

Определить расход через насадок, если при установившемся режиме известно показание манометра М, а уровни в водомерных стеклах для каждой секции соответственно равны h1 и h2.

Найти при этом избыточное давление рх над уровнем воды в нижней секции бака.

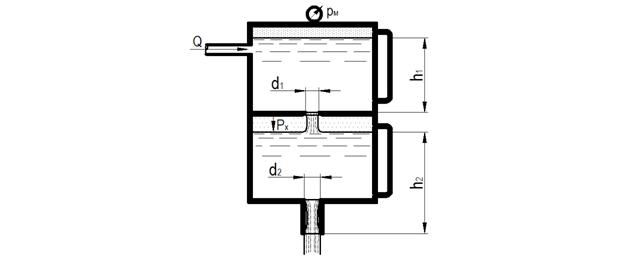

Рисунок 35. Расчетная схема к задаче №43

Таблица 40. Исходные данные к задаче №43

Величины	Варианты (предпоследняя цифра зачетной книжки)
1	2	3	4	5	6	7	8	9	10
d1, мм	30	35	40	45	50	30	25	35	20	40
d2, мм	20	25	30	35	40	25	20	25	10	32
h1, м	2,0	1,8	1,5	1,0	1,0	3,0	2,1	1,8	2,0	1,0
h2, м	3,0	2,8	2,5	2,0	2,0	4,0	3,1	3,5	3,0	2,5
рМ, кПа	50	45	40	35	30	60	65	50	60	40

Задача № 44.
