МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к выполнению контрольной работы

по дисциплине «Прикладные инженерные программы»

для студентов металлургических и машиностроительных специальностей

Павлодар

УТВЕРЖДАЮ

Директор ИММиТ

_______________

«___»________2005г.

Составители:

магистр техники и технологии, ст. преподаватель

ассистент

Кафедра металлургии

Утверждено на заседании кафедры «___»________2005г. протокол №___

Заведующий кафедрой _______________

Одобрено учебно-методическим советом института металлургии, машиностроения и транспорта «____»______ 2005г. протокол № ___

Председатель УМС __________

Н/к кафедры

металлургии ___________ «___»________2005г.

Содержание

1 Требования к оформлению контрольной работы 4

2 Контрольные задания 5

Литература 7

Приложение А 8

1 Требования к оформлению контрольной работы

Курс «Прикладные инженерные программы» изучается два семестра. Задачей курса является ознакомление и получение основ по использованию современного компьютерного программного обеспечения в будущей инженерной деятельности.

Для изучения курса рекомендуются учебники, которые приведены в списке литературы. Для студентов организуются обзорные лекции, практические занятия и консультации. Обзорные лекции организуются во время экзаменационной сессии. Консультации проводятся непрерывно в течение всего учебного года по установленному графику.

НЕ нашли? Не то? Что вы ищете?

Теоретический курс необходимо прорабатывать последовательно по отдельным темам в соответствии с содержанием курса, внимательно изучать основные термины и определения.

Одними из основных прикладных программ используемыми в инженерной деятельности являются программы по автоматизации черчения и созданию конструкторской документации. К таким программам относятся такие программы как: AutoCAD, T-FLEX CAD, Компас CAD и другие.

По разделу «Автоматизация черчения» курса «Прикладные инженерные программы» студент должен выполнить одно из контрольных заданий указанных ниже. Номер задания и вариант устанавливает преподаватель.

Выполненное задание в бумажном (на листах формата А4) и электронном виде (на дискете 3,5 дюйма) студент сдает на кафедру, где его регистрируют и проверяют. Если контрольная работа сделана правильно, то ее засчитывают, если студентом допущены существенные ошибки, то работу возвращают ему для исправления.

Допуск к экзамену или зачету, если он предусмотрен учебным планом студент получает после успешной защиты контрольной работы. Для успешной сдачи экзамена или зачета студент должен знать основы теоретического материала, владеть основами работы с прикладным программным.

Полученные задания студент выполняет на компьютере и представляет их на проверку в электронном виде на дискете 3,5 дюйма, и в распечатанном виде на бумаге формата А4 оформленную в соответствии с требованиями.

Контрольную работу студент оформляет в соответствии со стандартом предприятия СТП–СК–03-02 «Работы учебные. Общие требования к оформлению текстового и графического материала». С этим стандартом студент может ознакомиться в читальном зале университета или на кафедре.

Текст контрольной работы должен быть кратким, четким и не допускать различных толкований. Перед каждым ответом на вопрос задания необходимо привести полный текст вопроса задания.

Контрольная работа должна включать в себя следующие элементы: титульный лист, содержание, основную часть, список использованных источников.

Текст контрольной работы выполняется на листах формата А4. Титульный лист содержит информацию о виде учебной работы, теме учебной работы, руководителе, данных о студенте.

Перечень контрольных заданий и рекомендуемые варианты заданий приведены ниже.

2 Контрольные задания

Контрольное задание № 1

Освоить приемы работы с программой T-FLEX CAD 2D. По выданному варианту задания создать двухмерный параметрический чертеж детали. Для выполнения задания необходимо освоить приемы создания линий построения, линий изображения, а также приемов параметризации изображений.

Контрольное задание № 2

Освоить приемы работы с программой T-FLEX CAD 3D. По выданному варианту задания создать трехмерную модель детали. Для выполнения задания необходимо ознакомиться с основными принципами и понятиями 3D моделирования, трехмерными операциями: выталкивание, вращение, сглаживание, булевой операцией и другими.

Контрольное задание № 3

Освоить приемы создания 2D чертежа из 3D модели в T-FLEX CAD. По выданному варианту задания создать двухмерный параметрический чертеж детали на основе 3D модели. Для выполнения задания необходимо освоить приемы создания двухмерных чертежей на основе пространственных моделей и последовательность операций по их созданию.

Контрольное задание № 4

Освоить приемы создания 3D модели на основе 2D чертежа в T-FLEX CAD. По выданному варианту задания создать 3D модель на основе двухмерного параметрического чертежа детали. Для выполнения задания необходимо освоить приемы создания пространственных моделей на основе двухмерных чертежей и последовательность операций по их созданию.

Контрольное задание № 5

Освоить приемы создания сборочных чертежей на основе фрагментов в T-FLEX CAD. Для выполнения задания необходимо ознакомиться с принципами создания и последовательностью операций при создании сборочных чертежей на основе фрагментов в T-FLEX CAD.

Контрольное задание № 6

Освоить приемы работы с программой Компас CAD. По выданному варианту задания создать двухмерный параметрический чертеж и 3D модель детали в Компас CAD. Для выполнения задания необходимо освоить приемы работы в Компас CAD, основные принципы и понятия 3D моделирования.

Литература

1 AutoCAD 2000. Библия пользователя. Пер. с англ. – М.: Издательский дом «Вильямс», 2003. – 1040 с.

2 AutoCAD 2000 для «чайников». Пер с англ. – М.: Издательский дом «Вильямс», 2003. – 400 с.

3 AutoCAD 2002. - М.: Лори, 2002. – 788 с.

4 Руководство пользователя по САПР «Компас 3D».

5 Руководство пользователя по САПР «T-FLEX CAD».

6 AutoCAD 2002: практический курс. – М.: ДессКом, 2002. – 576 с.

7 , AutoCAD 2000: Практический курс. М.: ДессКом, 2000. – 431 с.

Приложение А

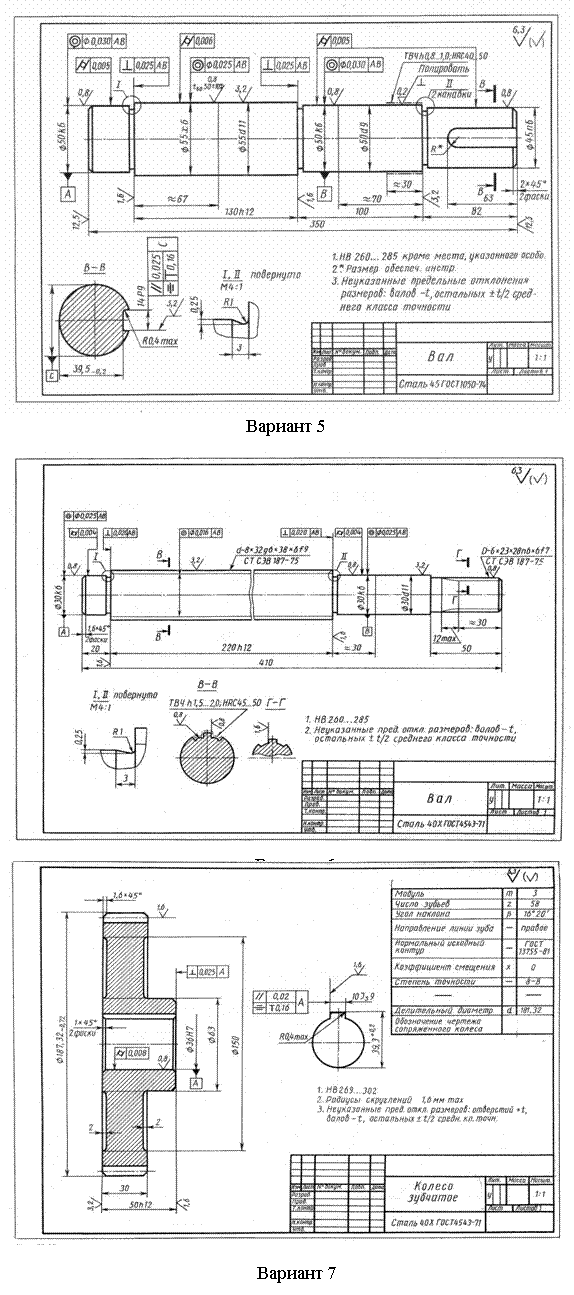

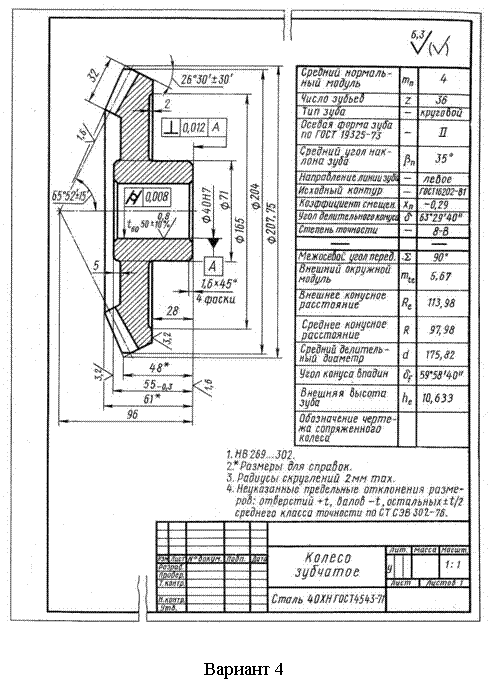

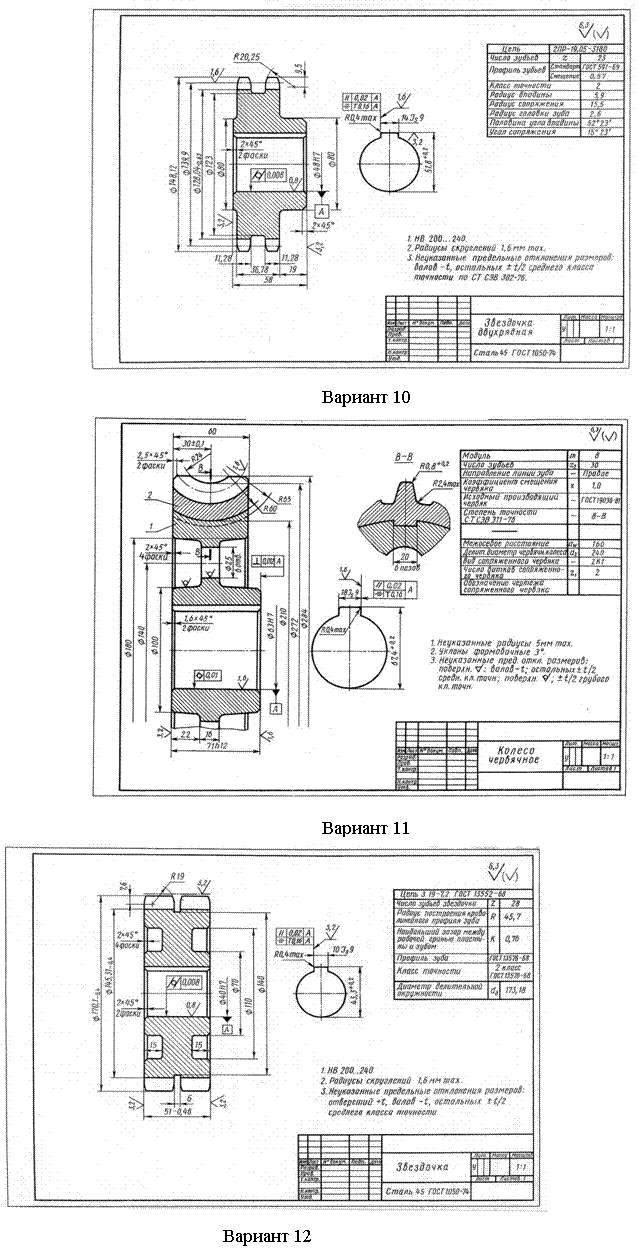

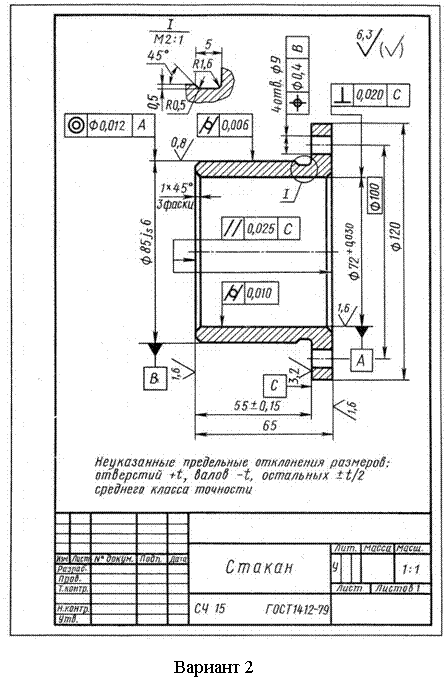

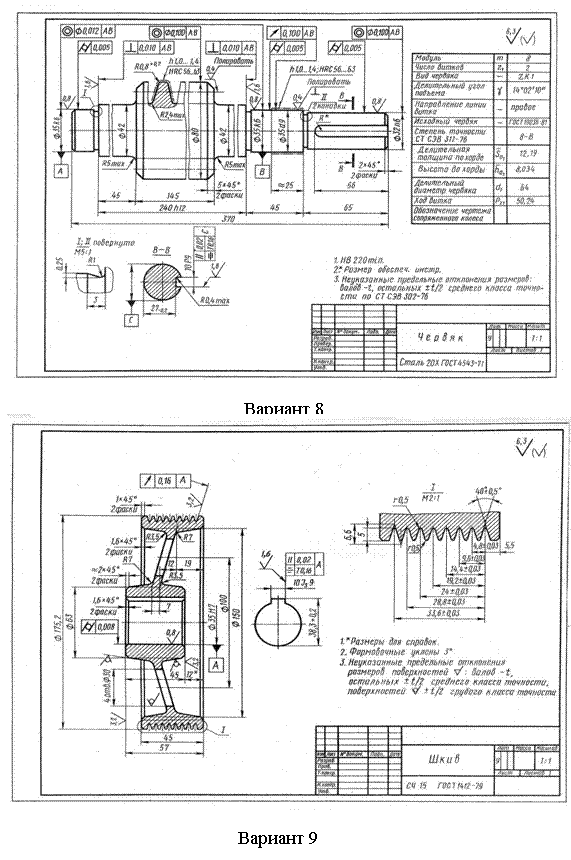

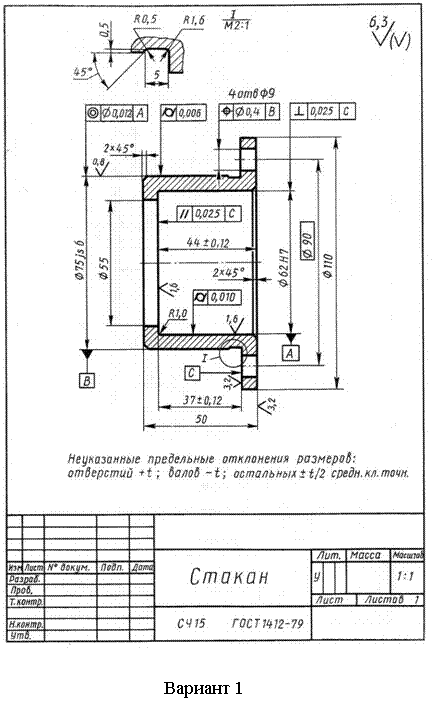

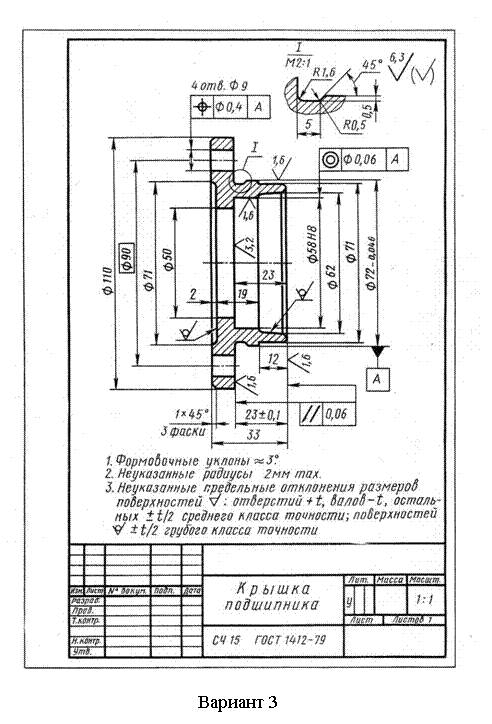

(Рекомендуемые варианты заданий)
