Настоящие методические указания по проведению деловой игры по оперативным переключениям в распределительном устройстве предназначены для студентов специальности 050718 – Электроэнергетика (специализация - Электрические станции), изучающих дисциплину «Эксплуатация электрооборудования электрических станций».
Цель методических указаний - оказать помощь студентам в приобретении практических навыков и собственного опыта по организации и производству переключений в распределительных устройствах высокого напряжения электростанций и подстанций.
Для обучения студентов выполнению переключений в распределительных устройствах с двумя рабочими и обходной системами шин, в лаборатории электростанций смонтирован стенд - тренажер. На панели стенда - тренажера изображена мнемосхема электрического распределительного устройства, содержащего по две ячейки трансформаторов связи и линий электропередачи, ячейки шиносоединительного и обходного выключателей. На стенде отсутствуют устройства блокировок от неправильных действий при переключениях. При ошибочном переключении срабатывают звуковая и световая сигнализации.
В процессе подготовки к занятию студент должен изучить по настоящим методическим указаниям и по рекомендуемой литературе вопросы организации и производства оперативных переключений, ознакомиться с приведенными в методических указаниях режимными схемами распределительного устройства и типовыми бланками переключений, подготовить суточную оперативную схему.
Сценарий деловых игр по оперативным переключениям на стендах - тренажерах предусматривает анализ исходного состояния по режимной схеме, уяснение поставленной задачи (цели переключения), заполнение бланка переключений и проверку правильности их заполнения по оперативной схеме и мнемосхеме на стенде-тренажере, выполнение переключений и осуществление контроля над производством переключений. При этом студент-участник игры может выступать как в роли лица, привлеченного к подготовке и производству переключений, так и в роли допускающего и контролирующего лица.
Заканчивается деловая игра разбором, проводимым преподавателем в присутствии всех участников, в ходе которого рассматриваются все действия: оперативная дисциплина, правильность оперативных действий и ошибки, нарушения правил и инструкций, дается персональная оценка действиям каждого участника игры.
1 ОРГАНИЗАЦИЯ ПЕРЕКЛЮЧЕНИЙ В РАСПРЕДЕЛИТЕЛЬНОМ
УСТРОЙСТВЕ ЭЛЕКТРИЧЕСКОЙ СТАНЦИИ
1.1. Оперативный персонал
Для предупреждения ошибочных действий оперативного персонала установлен строгий порядок выдачи и исполнения оперативных распоряжений, порядок действия при производстве переключений, форма записи о состоянии схемы и полученных распоряжений по переключениям.
Установлено, что все оперативные переключения могут выполняться только оперативным персоналом, к которому относятся:
а) дежурные диспетчеры объединенной энергосистемы;
б) дежурные диспетчеры энергосистемы;
в) дежурные инженеры предприятия (района) электрических сетей;
г) дежурные инженеры электростанций;
д) начальники схемы электрического цеха электростанции;
е) дежурный персонал последующих ступеней управления - дежурные техники, старшие дежурные электромонтеры, дежурные электромонтеры, дежурные электромонтеры по щиту управления, дежурные выездных бригад.
Право производства оперативных переключений может предоставляться эксплуатационному и оперативно-ремонтному персоналу. Такое право оформляется распоряжением по предприятию, в котором указывается объем порученной оперативной работы в части производства переключений, подготовки рабочих мест, допуска к работе. Каждый дежурный может выполнять оперативную работу только на том оборудовании и установках, которые находятся в его ведении, и только во время своего дежурства.
1.2. Оперативные состояния электрооборудования
Оперативное состояние электрооборудования (электрических машин, трансформаторов, электрических аппаратов и пр.) определяется положением коммутационных аппаратов, предназначенных для отключения и включения этого оборудования.
Оборудование может находиться в одном из следующих оперативных состояний:
а) в работе;
б) в ремонте;
в) в неавтоматическом резерве (без напряжения, под напряжением);
г) в автоматическом резерве (без напряжения, под напряжением).
Оборудование считается находящимся в работе, если коммутационные аппараты в его цепи включены и образована замкнутая электрическая цепь между источниками (генератором, трансформатором или сборными шинами) и приемником электрической энергии.
Оборудование считается находящимся в ремонте, если оно отключено коммутационными аппаратами в соответствии с требованиями техники безопасности к производству ремонтных работ.
Оборудование считается находящимся в неавтоматическом резерве, если оно отключено коммутационными аппаратами и находится без напряжения, или включено под напряжение, и возможно его немедленное включение в работу с помощью отключенных аппаратов.
Оборудование считается находящимся в автоматическом резерве, если оно отключено только выключателями или отделителями, имеющими автоматический привод на включение, находится без напряжения, или включено под напряжение, и может быть введено в работу действием устройства автоматического включения резерва.
Резервное оборудование считается под напряжением, если оно подключено коммутационными аппаратами, или жестко связано токоведущими частями с источником напряжения с какой-либо одной стороны.
Изменение оперативного состояния оборудования и его элементов в нормальном режиме может производиться только по распоряжению лиц, в оперативном управлении которых находится это оборудование, за исключением случаев явной опасности для людей или оборудования.
1.3. Суточная оперативная схема и порядок её ведения
На оперативных схемах электрических соединений электростанций и подстанций графически изображены: основное электрооборудование, выключатели в соответствии с ГОСТ, а также условно разъединители и заземляющие ножи.
На заготовленных оперативных схемах все коммутационные аппараты графически изображены в положении (включенном или отключенном), соответствующем схеме нормального режима, утвержденной главным инженером электростанции или предприятия электрических сетей на определенный период (сезон) года.
Высоковольтное оборудование новых присоединений, законченное или незаконченное монтажом, на которое напряжение может быть подано включением коммутационных аппаратов, считается действующим и должно быть нанесено на суточную оперативную схему.
При сдаче дежурства дежурный обязан сдать оперативную схему с обозначением на ней действительного положения коммутационных аппаратов. Действительное положение коммутационных аппаратов и отключенных устройств РЗиА обозначается нанесением на оперативную схему условных знаков рядом с графическим обозначением соответствующего аппарата. Знаки наносятся карандашом, чернилами или пастой красного цвета.
При снятии с оборудования переносного заземления, а также при включении в работу устройств РЗ и А соответствующие знаки на оперативной схеме перечеркиваются карандашом, чернилами или пастой синего цвета.
Для обозначения положения коммутационных аппаратов вводятся следующие знаки:
- аппарат отключен;
- аппарат включен;
№ - переносное заземление установлено;
№ - переносное заземление снято.
Для обозначения положения устройств РЗ и А вводятся следующие условные знаки:
З! - устройство РЗ отключено;
А! - устройство автоматики отключено;
З! - устройство РЗ включено;
А! - устройство автоматики включено.
Знак З! наносится рядом с графическим обозначением защищаемого оборудования (генератор, трансформатор, линия, сборные шины).
Знак А! наносится рядом с графическим обозначением выключателя, на который воздействует автоматическое устройство.
Во время дежурства дежурный обязан наносить на оперативную схему условные знаки, обозначающие изменения положения коммутационных аппаратов, происшедшие в результате производства оперативных переключений.
Условные знаки наносятся на схеме рядом с графическим обозначением соответствующего коммутационного аппарата или рядом с нанесенным уже ранее условным знаком.
Запрещается исправление ошибочно нанесенных знаков. Ошибочно нанесенные знаки необходимо обводить синим кружком, а рядом наносить правильные знаки.
Срок действия оперативной схемы не ограничивается, новая оперативная схема составляется по мере необходимости.
Оперативная схема должна иметь порядковый номер. При передаче оперативная схема должна быть подписана сдающим и принимающим дежурство с указанием даты и числа.
1.4. Бланк переключений.
Бланк переключений составляется лицом, получившим распоряжение о производстве переключений, как правило, после записи задания в оперативном журнале.
В бланк переключений в технологической последовательности записываются все операции с коммутационными аппаратами и цепями оперативного тока, операции с устройствами РЗ и А, а также с цепями питания этих устройств, операции по проверке отсутствия напряжения на оборудовании, по наложению и снятию заземлений, операции по замеру сопротивления изоляции мегомметром и т. д.
Каждая операция или действие, вносимые в бланк, должны иметь порядковый номер.
Правильность записанных в бланк операций проверяется по оперативной схеме, которая должна точно отражать оперативное состояние оборудования РУ перед началом производства переключений.
После проверки бланк подписывается двумя лицами:производящим операции и контролирующим их. Лицо, контролирующее операции во время переключений, должно иметь при себе бланк.
При выполнении переключений одним лицом, контролирующим правильность заполнения бланк считается лицо, отдавшее распоряжение, в бланк вносится его фамилия.
Бланк переключений является документом оперативной отчетности. Вносить в него исправления не разрешается.
Чистые бланки, выдаваемые дежурному, должны быть пронумерованы. Использованные бланки хранятся в течение шести месяцев.
Правильность заполнения и применения бланков должна периодически контролироваться вышестоящим административным персоналом.
1.5. Общие положения о переключениях.
Переключения в РУ могут производить лица, знающие их схемы, расположение в натуре всего оборудования, обученные правилам производства операций с коммутационными аппаратами, ясно представляющие последовательность переключений, прошедшие проверку знаний ПТБ и допущенные к оперативной работе.
Запрещается производство переключений (даже выполнение отдельных операций) лицам, не имеющим на это право.
Порядок получения и оформления распоряжений о производстве переключений следующий:
1. Лицо, получившее распоряжение о производстве переключений, обязано его повторить и получить подтверждение в том, что распоряжение принято правильно. Это необходимо для взаимного контроля. Запрещается оперативному персоналу принимать к исполнению непонятное для него распоряжение. Распоряжение должно быть кратким и ясным по форме.
2. Содержание распоряжения необходимо записать в оперативный журнал, уточнить по оперативной схеме заданный порядок выполнения операций и, при необходимости, заполнить бланки переключений.
Сущность полученного распоряжения, цель и последовательность предстоящих операций должны быть разъяснены второму лицу.
Последовательность выполнения операций не должна вызывать никаких сомнений у лиц, готовящихся к переключениям.
При выполнении переключений двумя лицами, контролирующим назначается старший по должности, который помимо функций пооперационного контроля обязан осуществлять руководство переключениями в целом. Ответственность за правильность переключений несут оба лица.
Во время производства операций персонал не имеет права изменять установленное распределение обязанностей между лицами, участвующими в переключениях, либо уклоняться от выполнения возложенных на него обязанностей.
При испытаниях, включении нового оборудования, сложных переключениях, требующих выполнения большого числа операций, необходимо осуществлять дополнительный контроль за действиями оперативного персонала. Переключения в этих случаях производятся по специальным программам, согласованным с соответствующими службами предприятиями энергосистемы.
Во время переключений запрещаются разговоры, не имеющие прямого отношения к выполняемой работе, недопустимы перерывы в производстве переключений, не вызванные необходимостью.
По окончании переключений в оперативном журнале делается запись о всех операциях с коммутационными аппаратами, изменениях в схемах РЗ и автоматики, о включении (отключении) заземляющих ножей, наложении (снятии) переносных заземлений с указанием мест их нахождения, а также вносятся соответствующие изменения в оперативную схему, сообщается об окончании всех операций лицу, отдавшему распоряжение о переключениях. Только после этого распоряжение считается выполненным.
При производстве переключений по бланку, в оперативном журнале делается запись о выполнении заданий с описанием окончательной схемы и номера бланка, по которому производились переключения. При составлении записей в оперативном журнале, бланках переключений, допускается употребление сокращенных слов и наименований оборудования (см. Приложение 1) .
Порядок производства переключений по бланкам должен быть следующим:
1. На месте переключений персонал обязан внимательно проверить по надписи наименование присоединения и название оборудования, на котором предстоит проведение операций.
Запрещается переключение по памяти без проверки надписи на оборудовании.
2. Убедившись в правильности выбранного присоединения и аппарата, контролирующее лицо зачитывает по бланку содержание операции, подлежащей выполнению.
3. Лицо, производящее операций, повторяет содержание операции и, получив разрешение у контролирующего лица, выполняет ее.
При производстве переключений одним лицом необходимо прочесть по бланку содержание очередной операции и затем выполнить ее.
4. По мере выполнения отдельных операций, в бланке необходимо делать соответствующие отметки, чтобы исключить возможность пропуска какой либо операции.
Запрещается изменять установленный в бланке порядок переключений.
При возникновении сомнений в правильности производимых операций переключения должны быть прекращены, порядок операций должен быть проверен по оперативной схеме и, в случае необходимости, заполнен новый бланк переключений.
1.6. Действия с разъединителями и выключателями
1.6.1. Действия с разъединителями
Включение разъединителей, как ручными приводами, так и штангой надлежит производить быстро и решительно, но без удара в конце хода.
Производить обратный отвод ножей разъединителя при приближении их к контактам (губкам) категорически запрещается, так как это ведет к возникновению аварий.
Во включенном положении ножи разъединителя должны полностью заходить в контакт (губки).
Отключение разъединителей следует производить медленно и осторожно. При возникновении дуги в момент отхода ножей от контактов разъединитель должен быть быстро включен обратно; операция должна быть прекращена до выявления причин появления дуги.
В отключенном положении ножи разъединителя должны быть полностью ( до отказа) отведены от контактов.
1.6.2. Действия с выключателями
Включение выключателя ручным приводом следует производить быстро, доводя ход рычага до упора; при этом должна загореться сигнальная лампа “включено“.
При дистанционном включении в зависимости от типа устройства включения нажим на кнопку “ включить”
или поворот ключа управления необходимо производить до момента загорания сигнальной лампы “включено”.
Отключение выключателя вручную надлежит производить легким поворотом штурвала до отказа или поворотом рычажного привода, а также воздействием на защелку привода, нажатием на специальную кнопку или сердечник отключающий катушки. При этом должна загореться сигнальная лампа “отключено”.
При дистанционном отключении соответствующее действие с кнопкой или ключом управления необходимо продолжать до момента загорания лампы “отключено”.
Проверка положения выключателя после отключения обязательна во всех случаях, если за этим отключение предстоит операция с разъединителем, за исключением случаев, когда разъединители управляются дистанционно.
Операциям с разъединителями должно предшествовать снятие с выключателя оперативного тока, за исключением случаев перевода с одной шины на другую при включенном выключателе данного присоединения.
Оперативный ток снимается предохранителем или автоматом в цепи электромагнита включения до проверки положения выключателя.
Соблюдение такой последовательности при выполнении указанных операций полностью обеспечивает надежность, потому что не во всех РУ предохранители цепей оперативного тока расположены рядом с выключателями.
При производстве операций в РУ, где предохранители цепей оперативного тока расположены далеко от выключателя, за время проверки положения выключателя до снятия оперативного тока с привода может произойти изменение положения выключателя (ошибочное включение выключателя, включение выключателя вследствие двойного замыкания на землю в цепи оперативного тока и пр.).
Выполнение при этом последующей операции с разъединителями при включенном выключателе может вызвать повреждение оборудования и серьезную травму персонала.
Проверка положения после включения обязательна у шиносоединительного выключателя (ШСВ) перед началом перевода присоединений с одной системы шин на другую.
Действительное положение выключателя следует проверять в основном по механическому указателю. Вспомогательными средствами могут служить сигнальные лампы и измерительные приборы данного присоединения. У выключателей типа ВМГ и МГГ проверка положения выключателя производится путем осмотра рабочих контактов.
1.7. Действия с устройствами релейной защиты и электроавтоматики
Все операции с устройствами релейной защиты и электроавтоматики производятся только с разрешения вышестоящего оперативного персонала.
При ликвидации аварии персонал может действовать самостоятельно и уведомить затем вышестоящего оперативного работника.
Нельзя оставлять без защиты оборудование, шины и линии, находящиеся под нагрузкой или под напряжением; также не должны оставляться без защиты от внутренних повреждений генераторы, трансформаторы и синхронные компенсаторы.
Перед отключением РЗ по заявкам оперативный персонал должен убедиться в том, что включена другая защита, обеспечивающая надежную защиту оборудования, или приняты меры по замене отключенной защиты резервной, либо оборудования включается на резервную систему шин через ШСВ с соответствующей защиты.
При изменениях в схеме главной (первичной) цепи необходимо своевременно производить отключение, включение или изменение уставок устройств РЗ и электроавтоматики согласно местным инструкциям.
При опробовании оборудования перед включением выключателя персонал должен убедиться в исправности выключателя, наличие оперативного тока в цепях защиты и управления выключателя, также в том, что на опробуемом присоединении все (в том числе быстродействующая) защиты включены и поставлены в положение, соответствующее опробованию (если это необходимо).
При опробовании ШСВ или обходным выключателем нужно включить защиты ШСВ или обходного выключателя от всех видов КЗ с уставками согласно указанию в местных инструкциях.
1.8. Последовательность основных операций с коммутационными аппаратами
Основные операции с коммутационными аппаратами, установленными на одном присоединении, должны производиться в последовательности, при которой учитывается назначение этих аппаратов и обеспечивается безопасность лиц, выполняющих переключения.
1.8.1. Включение линии
Включение линии осуществляется в следующей последовательности.
1. Проверить, все ли бригады закончили работы, после чего снять плакаты “Не включать - работа на линии”.
2. Отключить заземляющие ножи (снять переносные заземления ).
1. Снять плакаты “Заземлено”, включить шинные разъединители, проверить их включение.
2. Включить линейные разъединитель, проверить их включение.
3. Установить предохранители шинок питания и шинок управления привода выключателя линии.
4. Включить выключатель линии, проверить включенное положение выключателя.
1.8.2. Отключение линии
Отключение линии для производства на ней ремонтных работ осуществляется в следующей последовательности:
1. Отключить выключатель линии, проверить отключенное положение выключателя .На ключ управления выключателя повесить плакат “ Не включать – работают люди”.
2. Снять оперативный ток с его привода.
3. Проверить отсутствие напряжения на линейных разъединителях и отключить их.
4. Отключить шинные разъединители и проверить их отключение.
5. Запереть на замок приводы отключенных разъединителей.
6. Поставить необходимые заграждения, повесить плакаты.
7. Проверить отсутствие напряжения на выводах выключателя и установить два комплекта заземления – со стороны шин и линии (включить заземляющие ножи ).
8. Повесить плакат “Работать здесь ”.
9. Допустить ремонтную бригаду для работ.
1.8.3. Перевод присоединений с одной системы шин на другую (при включенном ШСВ)
При включенном положении ШСВ перевод присоединений с одной системы сборных шин на другую производят в следующей последовательности:
1. Проверить на месте включенное положение ШСВ.
2. Отключить защиту и оперативный ток с привода ШСВ.
3. Включить шинные разъединители всех переводимых присоединений на ту систему шин, с которой намечается их питание, затем, если в этом есть необходимость, перевести питание измерительных приборов, приборов учета, защиты и сигнализации переводимых присоединений на соответствующие цепи трансформаторов напряжения, проверить включение разъединителей данных измерительных трансформаторов.
4. Отключить шинные разъединители переводимых присоединений от системы шин, с которой они ранее питались, проверить отключенное положение этих разъединителей.
5. Включить оперативный ток на привод ШСВ, после чего его отключить, проверить отключенное положение ШСВ.
6. Включить защиту ШСВ и специальную автоматику.
Переключение присоединений с одной системы шин на другую без ШСВ и при раздельной работе системы шин возможно только с предварительным отключением этих присоединений.
1.8.4. Вывод в ремонт ШСВ
Для вывода ШСВ в ремонт необходимо выполнить операции в следующей последовательности :
1. Отключить ШСВ, проверить его отключенное положение.
2. Снять оперативный ток с привода ШСВ.
3. Отключить шинные разъединители с первой системы шин и проверить отключенное положение.
4. Отключить шинные разъединители со второй системы шин и проверить их отключенное положение.
5. Запереть на замок приводы отключенных разъединителей.
6. Повесить в соответствии с ПТБ плакаты и установить ограждения.
7. Проверить отсутствие напряжения на всех вводах.
8. Установить заземление со стороны первой и второй систем шин.
9. Повесить плакат “Работать здесь”.
10. Произвести допуск бригады на рабочее место.
1.8.5.Вывод в ремонт выключателя линии без перерыва электроснабжения при наличии обходной системы шин
Вывод в ремонт выключателя любого присоединения без перерыва электроснабжения можно осуществить включением в работу обходной системы шин и заменой выводимого в ремонт выключателя обходным. В нормальных условиях эксплуатации обходной выключатель отключен. Последовательность вывода в ремонт:
1. Произвести тщательный внешний осмотр находящейся в резерве обходной системы шин.
2. Снять заземление в цепи обходного выключателя со стороны обходной и рабочих систем шин.
3. Включить разъединитель в цепи обходного выключателя со стороны обходной системы шин, проверить его включенное положение.
4. Включить разъединитель в цепи обходного выключателя со стороны рабочей системы шин (первой или второй в зависимости от того, от какой системы шин запитывалось присоединение, выключатель которого выводится в ремонт), проверить его включенное положение.
5. На защитах обходного выключателя установить минимальные уставки по току и времени (на случай включения выключателя на КЗ).
6. Включить обходной выключатель, после чего проверить его включенное положение, т. е. убедиться, что обходная система шин находится под напряжением.
7. Отключить обходной выключатель.
8. Включить разъединитель обходной системы шин в цепи присоединения выводимого в ремонт выключателя.
9. На защитах обходного выключателя установить уставки по току и времени, соответствующие защите присоединения, в цепи которого выводится в ремонт выключатель, и ввести его в схему дифференциальной защиты шин.
10. Включить обходной выключатель, после чего проверить его включенное положение.
11. Отключить выключатель соответствующего присоединения, снять оперативный ток с привода выключателя, проверить отключенное положение `выключателя. На рукоятке ключа управления повесить плакат “Не включать - работают люди”.
12. Отключить линейный разъединитель в цепи выводимого выключателя, проверить отключенное положение, запереть на замок привод.
13. Отключить шинный разъединитель в цепи выводимого в ремонт выключателя, проверить отключенное положение, запереть на замок привод.
14. Проверить отключенное положение шинного разъединителя с другой системы шин в цепи выводимого выключателя в ремонт, запереть на замок привод.
15. Поставить необходимые заграждения, повесить предупредительные плакаты.
16. Убедиться в отсутствии напряжения на выключателе присоединения, после чего заземлить его с обеих сторон включением заземляющих ножей.
17. На выключателе повесить плакат “Работать здесь”.
18. Произвести допуск бригады на рабочее место согласно ПТБ.
1.8.6. Вывод системы шин в ремонт и ввод в работу после ремонта
Если выводимая в ремонт система шин находится в работе, ее необходимо перевести в состояние резерва, переключив все присоединения на другую систему шин.
Последовательность операций при выводе в ремонт системы шин:
1. Повесить на ключе управления отключаемого ШСВ плакат «Не включать – работают люди.»
2. Проверить на месте отключенное положение ШСВ, отключить его шинные разъединители и проверить их положение.
3. Отключить шинный разъединитель трансформатора напряжения выводимой системы шин, проверить отключенное положение шинного разъединителя.
4. Снять предохранители с низкой стороны трансформатора напряжения. На шкафу с предохранителями вывесить плакат «Не включать – работают люди.»
5. Проверить отключенное положение всех шинных разъединителей выводимой в ремонт системы шин и запереть приводы разъединителей на замок. На приводах разъединителей повесить плакат «Не включать – работают люди.»
6. Проверить отсутствие напряжения на токоведущих частях, где должны быть наложены заземления. Включить заземляющие ножи или наложить переносные заземления там, где нет стационарных заземляющих ножей.
7. Выполнить необходимые мероприятия, обеспечивающие безопасность работ, установить заграждения, повесить соответствующие плакаты на рабочем месте.
Перед вводом в работу системы шин после ремонта, оперативный персонал обязан осмотреть рабочее место и убедиться в отсутствии людей и посторонних предметов на оборудовании.
Последовательность операций при вводе в работу системы шин:
1. Отключить заземляющие ножи (снять переносное заземление).
2. Проверить изоляцию сборных шин мегаомметром, произвести внешний осмотр шин.
3. Удалить временные ограждения и снять плакаты, вывешенные на месте работ.
4. Включить разъединители трансформатора напряжения вводимой в работу системы шин и установить предохранители со стороны низкого напряжения.
5. Включить шинные разъединители ШСВ обеих систем шин.
6. Проверить включенное положение защит ШСВ, подать оперативный ток на привод ШСВ.
7. Включить ШСВ и проверить наличие напряжения на опробуемой системе шин.
8. Восстановить схему распределительного устройства.
2 ПРОВЕДЕНИЕ ДЕЛОВОЙ ИГРЫ В ЛАБОРАТОРИИ
Преподаватель, ведущий занятие в группе, производит разделение группы на подгруппы, состоящие из двух человек, и выдает каждому студенту-участнику деловой игры индивидуальное задание, включающее в себя:
1. Исходное состояние распределительного устройства по одной из приведенных в указаниях режимных схем.
2. Задание на выполнение переключений на стенде-тренажере лаборатории “Основы эксплуатации электростанций”.
Студент уясняет поставленную задачу, (цель переключений), заполняет бланк переключений, проверяет правильность его заполнения по предварительно составленной суточной оперативной схеме, и мнемосхеме стенда-тренажера, делает записи в оперативном журнале, после чего подписывает бланк, выступая в роли лица, производящего переключения.
После этого студенты переходят к исполнению ролей контролирующих лиц: проверяют бланки переключений у напарников в подгруппах, сверяют записи в бланках с наименованиями коммутационных аппаратов на мнемосхеме и в случае правильного заполнения проверяемого бланка, подписывает его.
После того, как процедурные вопросы решены, студенты-участники игры допускаются к стенду-тренажеру, где поочередно выполняя роли контролирующего лица и лица, производящего переключения, выполняют поставленную задачу.
Преподаватель, находясь рядом, контролирует ход игры, не вмешиваясь в нее до окончания переключений.
По окончании игры производится подробный разбор, проводимый в присутствии всех участников:
1. Рассматриваются все действия участников: оперативная дисциплина, правильность оперативных действий и ошибки, нарушения правил и инструкций.
2. Дается персональная оценка действиям каждого участника игры.
Рисунок 1 - Оперативная суточная электрическая схема ОРУ-110кв
РЕЖИМНАЯ СХЕМА 1
Данная схема является основной рабочей схемой распределительного устройства. По данной схеме распределительное устройство работает при выводе в ремонт обходного выключателя.
Рисунок 2 – Нормальная работа электрической схемы
РЕЖИМНАЯ СХЕМА 2
По данной схеме распределительное устройство работает при выводе в ремонт первой системы шин.
Рисунок 3 – Ремонт системы шин А1
РЕЖИМНАЯ СХЕМА 3
По данной схеме распределительное устройство работает при выводе в ремонт второй системы шин.
Рисунок 4 - Ремонт системы шин А2.
РЕЖИМНАЯ СХЕМА 4
По данной схеме распределительное устройство работает при выводе в ремонт трансформатора Т1

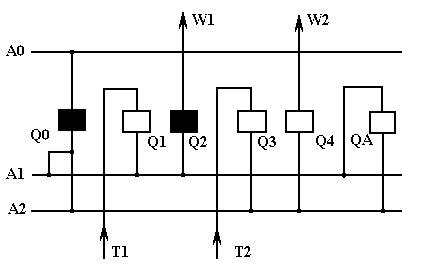

Рисунок 5 – Ремонт силового трансформатора Т1
РЕЖИМНАЯ СХЕМА 5
По данной схеме распределительное устройство работает при выводе в ремонт трансформатора Т2

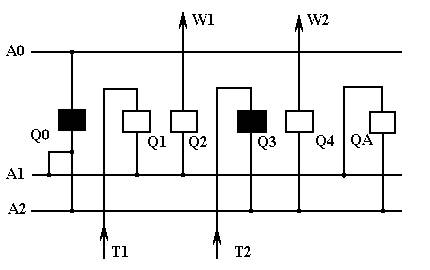

Рисунок 6 – Ремонт силового трансформатора Т2
РЕЖИМНАЯ СХЕМА 6
По данной схеме распределительное устройство работает при выводе в ремонт линии W1

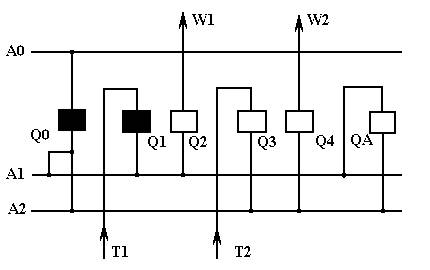

Рисунок 7 – Ремонт линии электропередачи W1
РЕЖИМНАЯ СХЕМА №7
По данной схеме распределительное устройство работает при выводе в ремонт линии W1.
Рисунок 8 - Ремонт линии электропередачи W2.
РЕЖИМНАЯ СХЕМА №8
По данной схеме распределительное устройство работает при выводе в ремонт выключателя Q1

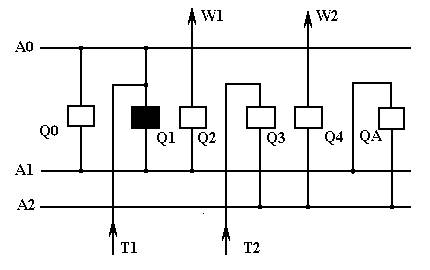

Рисунок 9 - Ремонт выключателя Q1
РЕЖИМНАЯ СХЕМА №9.
По данной схеме распределительное устройство работает при выводе в ремонт выключателя Q4
Рисунок 10 - Ремонт выключателя Q4
РЕЖИМНАЯ СХЕМА 10
По данной схеме распределительное устройство работает при выводе в ремонт ШСВ QA.
Рисунок 11 - Ремонт шиносоединительного выключателя QA
ТИПОВОЙ БЛАНК
оперативных переключений на вывод в ремонт первой системы шин (А1)
Исходное состояние:ОРУ-110 кВ
Режимная схема №1
1. Включить разъединитель QS7.
2. Проверить включенное положение разъединителя QS7.
3. Включить разъединитель QS11.
4. Проверить включенное положение разъединителя QS11.
5. Отключить разъединитель QS6.
6. Проверить отключенное положение разъединителя QS6.
7. Отключить разъединитель QS10.
8. Проверить отключенное положение разъединителя QS10.
9. Отключить выключатель QА.
10. Проверить отключенное положение выключателя QA.
11. Отключить разъединитель QS20.
12. Проверить отключенное положение разъединителя QS20.
13. Отключить разъединитель QS21.
14. Проверить отключенное положение разъединителя QS21.
15. Включить заземляющий нож QSG18.
ТИПОВОЙ БЛАНК
оперативных переключений на вывод в ремонт второй системы шин (А2)
Исходное состояние:ОРУ-110 кВ
Режимная схема №1
1. Включить разъединитель QS14.
2. Проверить включенное положение разъединителя QS14.
3. Включить разъединитель QS18.
4. Проверить включенное положение разъединителя QS18.
5. Отключить разъединитель QS15.
6. Проверить отключенное положение разъединителя QS15.
7. Отключить разъединитель QS19.
8. Проверить отключенное положение разъединителя QS19.
9. Отключить выключатель QA.
10. Проверить отключенное положение выключателя QA.
11. Отключить разъединитель QS20.
12. Проверить отключенное положние разъединителя QS20.
13. Отключить разъединитель QS21.
14. Проверить отключенное положение разъединителя QS21.
15. Включить заземляющий нож QSG19.
ТИПОВОЙ БЛАНК
оперативных переключений на вывод в ремонт выключателя Q1
Исходное состояние:ОРУ-110 кВ
Режимная схема №1
1. Отключить заземляющий нож QSG1.
2. Отключить заземляющий нож QSG2.
3. Отключить заземляющий нож QSG3.
4. Включить разъединитель QS1.
5. Проверить включенное положение разъединителя QS1.
6. Включить разъединитель QS2.
7. Проверить включенное положение разъединителя QS2.
8. Включить выключатель Q0.
9. Проверить включенное положение выключателя Q0.
10. Отключить выключатель Q0.
11. Проверить отключенное положение выключателя Q0.
12. Включить разъединитель QS4.
13. Проверить включенное положение разъединителя QS4.
14. Включить выключатель Q0.
15. Проверить включенное положение выключателя Q0.
16. Отключить выключатель Q1.
17. Проверить отключенное положение выключателя Q1.
18. Отключить разъединитель QS5.
19. Проверить отключенное положение разъединителя QS5.
20. Проверить отсутствие напряжения и включить заземляющий нож QSG5.
21. Отключить разъединитель QS6.
22. Проверить отключенное положение разъединителя QS6.
23. Проверить отсутствие напряжения и включить заземляющий нож QSG6.
ТИПОВОЙ БЛАНК
оперативных переключений на вывод в ремонт линии W1
Исходное состояние:ОРУ-110 кВ
Режимная схема №1
1. Отключить выключатель Q2.
2. Проверить отключенное положение выключателя Q2.
3. Отключить разъединитель QS9.
4. Проверить отключенное положение разъединителя QS9.
5. Проверить отсутствие напряжения и включить заземляющий нож QSG8.
6. Включить заземляющий нож QSG7.
7. Отключить разъединитель QS10.
8. Проверить отключенное положение разъединителя QS10.
9. Проверить отсутствие напряжения и включить заземляющий нож QSG9.
ТИПОВОЙ БЛАНК
оперативных переключений на ввод в работу линии W1
Исходное состояние:ОРУ-110 кВ
Режимная схема №6
1. Отключить заземляющий нож QSG9.
2. Включить разъединитель QS10.
3. Проверить включенное положение разъединителя QS10.
4. Отключить заземляющий нож QSG7.
5. Отключить заземляющий нож QSG8.
6. Включить разъединитель QS9.
7. Проверить включенное положение разъединителя QS9.
8. Включить выключатель Q2.
9. Проверить включенное положение выключателя Q2.
ТИПОВОЙ БЛАНК
оперативных переключений на вывод в ремонт шинного разъединителя QS6
Исходное состояние:ОРУ-110 кВ
Режимная схема №1
1. Включить разъединитель QS11.
2. Проверить включенное положение разъединителя QS11.
3. Отключить разъединитель QS10.
4. Проверить отключенное положение разъединителя QS10.
5. Отключить выключатель QA.
6. Проверить отключенное положение выключателя QA.
7. Отключить разъединитель QS20.
8. Проверить отключенное положение разъединителя QS20.
9. Отключить разъединитель QS21.
10. Проверить отключенное положение разъединителя QS21.
11. Отключить заземляющий нож QSG1.
12. Отключить заземляющий нож QSG2.
13. Включить разъединитель QS1.
14. Проверить включенное положение разъединителя QS1.
15. Отключить заземляющий нож QSG3.
16. Включить разъединитель QS3.
17. Проверить включенное положение разъединителя QS3.
18. Включить выключатель Q0.
19. Отключить выключатель Q0.
20. Включить разъединитель QS4.
21. Проверить включенное положение разъединителя QS4.
22. Включить выключатель Q0.
23. Проверить включенное положение выключателя Q0.
24. Отключить выключатель Q1.
25. Проверить отключенное положение выключателя Q1.
26. Отключить разъединитель QS5.
27. Проверить отключенное положение разъединителя QS5.
28. Проверить отсутствие напряжения и включить заземляющий нож QSG5.
29. Отключить разъединитель QS6.
30. Проверить отключенное положение разъединителя QS6.
31. Проверить отсутствие напряжения и включить заземляющий нож QSG6.
32. Проверить отсутствие напряжения и включить заземляющий нож QSG18.
ТИПОВОЙ БЛАНК
оперативных переключений на ввод в работу первой системы шин (А1) после ремонта
Исходное состояние:ОРУ-110 кВ
Режимная схема №2
1. Отключить заземляющий нож QSG18.
2. Включить разъединитель QS21.
3. Проверить включенное положение разъединителя QS21.
4. Включить разъединитель QS20.
5. Проверить включенное положение разъединителя QS20.
6. Включить выключатель QA.
7. Проверить включенное положение выключателя QA.
8. Включить разъединитель QS10.
9. Проверить включенное положение разъединителя QS10.
10. Включить разъединитель QS6.
11. Проверить включенное положение разъединителя QS6.
12. Отключить разъединитель QS7.
13. Проверить отключенное положение разъединителя QS7.
14. Отключить разъединитель QS11.
15. Проверить отключенное положение разъединителя QS11.
ТИПОВОЙ БЛАНК
оперативных переключений на ввод в работу первой системы шин (А2) после ремонта
Исходное состояние:ОРУ-110 кВ
Режимная схема №3
1. Отключить заземляющий нож QSG19.
2. Включить разъединитель QS21.
3. Проверить включенное положение разъединителя QS21.
4. Включить разъединитель QS20.
5. Проверить включенное положение разъединителя QS20.
6. Включить выключатель QA.
7. Проверить включенное положение выключателя QA.
8. Включить разъединитель QS15.
9. Проверить включенное положение разъединителя QS15.
10. Включить разъединитель QS19.
11. Проверить включенное положение разъединителя QS19.
12. Отключить разъединитель QS14.
13. Проверить отключенное положение разъединителя QS14.
14. Отключить разъединитель QS18.
15. Проверить отключенное положение разъединителя QS18.
ТИПОВОЙ БЛАНК
оперативных переключений на ввод в работу выключателя Q1 после ремонта
Исходное состояние:ОРУ-110 кВ
Режимная схема №4
1. Отключить заземляющий нож QSG6.
2. Включить разъединитель QS6.
3. Проверить включенное положение разъединителя QS6.
4. Отключить заземляющий нож QSG5.
5. Включить разъединитель QS5.
6. Проверить включенное положение разъединителя QS5.
7. Включить выключатель Q1.
8. Проверить включенное положение выключателя Q1.
9. Отключить выключатель Q0.
10. Проверить отключенное положение выключателя Q0.
11. Отключить разъединитель QS4.
12. Проверить отключенное положение разъединителя QS4.
13. Отключить разъединитель QS1.
14. Проверить отключенное положение разъединителя QS1.
15. Проверить отсутствие напряжения и включить заземляющий нож QSG1.
16. Включить заземляющий нож QSG2.
17. Отключить разъединитель QS2.
18. Проверить отключенное положение разъединителя QS2.
19. Проверить отсутствие напряжения и включить заземляющий нож QSG3.
Приложение
РЕКОМЕНДУЕМЫЕ СОКРАЩЕНИЯ ПРИ ЗАПИСЯХ В ОПЕРАТИВНОМ ЖУРНАЛЕ И ЗАПОЛНЕНИИ БЛАНКОВ ПЕРЕКЛЮЧЕНИЙ
Полное написание | Рекомендуемое сокращение |
Диспетчер ОДУ | ДОДУ |
Диспетчер энергосистемы | ДС |
Диспетчер предприятия электрических сетей | ДЭС |
Начальник смены электростанции | НСС |
Начальник смены электроцеха | НСЭ |
Дежурный подстанции | ДП |
Бланк переключений | Бланк |
Включить, включен | Вкл. |
Отключить, отключен | Откл. |
Проверить, проверено | Пров. |
Установить, установлено | Уст. |
Положено | Полож. |
Получено | Получ. |
Распоряжение | Распоряж. |
Сообщено | Сообщ. |
Ремонт | Рем. |
Резервный | Рез. |
Напряжение | Напряж. |
Присоединение | Присоед. |
Постоянный ток | Пост. ток |
Предохранители | Предохр. |
Щит управления | ЩУ |
Главный щит управления | ГЩУ |
Центральный щит управления | ЦЩУ |
Распределительное устройство | РУ |
Открытое распределительное устройство | ОРУ |
Комплектное распределительное устройство | КРУ |
Подстанция | П/ст. |
Ячейка | Яч. |
Кабельная линия | Каб. лин. (WK) |
Линия | Л (W) |
Отпайка от линии | Отп. |
Собственные нужды электростанции | С. Н. |
Генератор №1 | Г-1 (G1) |
Силовой трансформатор №1 | Т-1 (Т1) |
Трансформатор напряжения | Т.н. (TV) |
Трансформатор тока | Т. т. (ТА) |
Система сборных шин | СШ (А) |
Выключатель (масляный, воздушный) | В (МВ, ВВ) (Q) |
Шиносоединительный выключатель | ШСВ (QA) |
Секционный выключатель | СВ (QB) |
Обходной выключатель | ОВ (Q0) |
Шинный разъединитель | ШР (QS) |
Линейный разъединитель | ЛР (QS) |
Секционный разъединитель | Секц. Р. (QS) |
Заземляющие ножи (стационарные) | З. Н. (QSG) |
Заземление (переносное) | З |
Двигатель | Д (М) |
Дугогасящая катушка | ДГК |
Автомат включения резерва | АВР |
Автомат повторного включения | АПВ |
Автомат включения резервного трансформатора | АВРТ |
Автомат гашения поля | АГП |
Дифференциальная защита шин | ДЗШ |
Устройство резервирования при отказе выключателей | УРОВ |
Дифференциально-фазная высокочастотная защита | ДФЗ |
ЛИТЕРАТУРА
1. Правила технической эксплуатации электрических станций и сетей. 14-е изд. – М.: Энергоатомиздат, 1989.
2. Пособие для изучения Правил технической эксплуатации электрических станций и сетей. Разд. 6,7. – М.: Энергия, 1979.
3. Типовая инструкция по переключениям в электроустановках. ТИ 5. – М.: СПО Союзтехэнерго, 1985.
4. Филатов электрических подстанций оперативным персоналом. – М.: Энергоатомиздат, 1990.
5. Гаджиев ёжность и безопасность эксплуатации электрооборудования. – М.: Энергия, 1967.
