ОАО ”Коломенский завод”
![]() |
РЕЗУЛЬТАТЫ
СРАВНИТЕЛЬНЫХ ИСПЫТАНИЙ ПО ОПРЕДЕЛЕНИЮ
КОЭФФИЦИЕНТА ТЕПЛОПЕРЕДАЧИ КАБИН УПРАВЛЕНИЯ
ТЕПЛОВОЗОМ ТЭП70У № 000
ОИИ – 497 – 2006

2007 г.
Одной из важнейших теплотехнических характеристик кабин управления локомотивами является их коэффициент теплопередачи, определяющий наряду с другими факторами эффективность системы поддержания параметров микроклимата на рабочих местах для создания комфортных условий работы локомотивных бригад.
Для улучшения теплоизоляционных свойств кабины управления на тепловозе ТЭП70У № 000 внутренние металлические поверхности и каркас кабины №1 были обработаны теплоизоляционным материалом TSM Ceramic, после чего были проведены сравнительные испытания по определению коэффициента теплопередачи обеих кабин управления тепловозом.
1. Объект и условия проведения испытаний.
Испытания по определению коэффициента теплопередачи кабин проводились в два этапа.
На первом этапе проверялся коэффициент теплопередачи кабины №2 тепловоза, которая не подвергалась обработке материалом TSM Ceramic. Испытания проводились на сдаточном участке тепловозосборочного цеха во вторую и третью смены 7 и 8 декабря 2006 года.
На втором этапе проверялся коэффициент теплопередачи кабины №1, внутренняя поверхность которой была обработана указанным материалом. Испытания велись на участке испытания электровозов тепловозосборочного цеха также во вторую и третью смены 19 и 20 декабря 2006 года.
До начала испытаний была измерена толщина покрытия теплоизоляционным материалом TSM Ceramic, составившая от 0,5 до 0,8 мм.
Испытания велись в закрытых помещениях на стоянке. Окна, двери, входное и выходные отверстия кондиционирующего канала, выходные отверстия, а также заборное отверстие рециркуляционного канала электрокалорифера были закрыты. Заслонка переключения каналов забора наружного и рециркуляционного воздуха была в положении перекрывающего воздухозабор наружного воздуха.
2. Цель и объем проведенных испытаний.
Сравнительные испытания проводились с целью выяснения степени влияния на теплотехнические характеристики кабин покрытия керамического жидкого теплоизоляционного TSM Ceramic в части коэффициента теплопередачи обеих кабин управления.
Испытания в кабине №1 велись в течение 10 часов и в кабине №2 в течение 13 часов со снятием поля температур воздуха в кабинах каждые 15 минут в соответствии с “Методикой определения коэффициента теплопередачи кабины локомотива в закрытом помещении на стоянке. ИКС-285-99МВИ”.
В качестве нагревательного элемента использовался электрокалорифер “ЭТМА” мощностью 1250 Вт.
3. Описание, свойства и технические характеристики покрытия керамического жидкого теплоизоляционного TSM Ceramic.
Покрытие керамическое жидкое теплоизоляционное TSM Ceramic ТУ представляет собой суспензию белого цвета, которая после высыхания образует эластичное покрытие. Материал TSM Ceramic – это микроскопические (0,03…0,08 мм) пустотелые керамические шарики, которые находятся во взвешенном состоянии в жидкой композиции, состоящей из синтетического каучука, акриловых полимеров и неорганических пигментов. Материал обладает хорошей адгезией к покрываемым поверхностям и не содержит в своем составе ядовитых или вредных субстанций, что позволяет использовать его в помещениях с рабочими местами длительного пребывания.
Материал TSM Ceramic пожаробезопасен, имеет сертификат пожарной безопасности СПБ RU.ОП034.Н00039. Группа горючести – Г1, группа воспламеняемости – В2, группа дымообразующей способности – Д2 по
ГОСТ . Материал TSM Ceramic не поддерживает горение. Пленка толщиной 1,0 мм обугливается при температуре 500ºС и разлагается с образованием окисей углерода и азота при температуре 840ºС.
Содержание вредных веществ в материале TSM Ceramic не превышает следующих значений:
Таблица №1
Наименование | Единица измерения | Значение |
Формальдегид | мг/м3 | менее 0,007 |
Аммиак | менее 0,04 | |
Стирол | менее 0,002 | |
Акрилонитрил | менее 0,03 | |
Бензол | менее 0,08 | |
Толуол | менее 0,6 | |
Ксилол | менее 0,2 | |
Метилметакрилат | менее 0,1 |
Технические характеристики TSM Ceramic
Таблица №2
Наименование | Единица измерения | Величина | Примечание |
Коэффициент теплопроводности при 20ºС, не более | Вт/м*К | 0,001 | ГОСТ 7076-87 |
Плотность в жидком виде | кг/м3 | 470…590 | ГОСТ |
Плотность в сухом виде | 380…410 | ||
Коэффициент паропроницаемости | мг/м*ч*Па | 0,0014 | ГОСТ |
Удельная теплоемкость | кДж/кг*К | 1,08 | |
Термостойкость при температуре 260ºС | Отсутствие трещин, вздутий и расслоения | ||
Водопоглощение | г/см3 | 0,03 | ГОСТ |
Относительное удлинение при разрыве, не менее | % | 8,0 | ГОСТ |
Относительное удлинение при разрыве после ускоренного старения, эквивалентного 10 годам, не менее | 8,0 | ||
Линейное удлинение | 65,0 | ||
Прочность при растяжении, не менее - после нанесения - после ускоренного старения, эквивалентного 10 годам | МПа | 2,0 | |
3,0 | |||
Прочность сцепления при отрыве, не менее - с металлом - с деревом | 1,53 | ГОСТ | |
1,84 | |||
Прочность при ударе | кг*см | 50,0 | ГОСТ 4765-73 |
Температура транспортировки и хранения, не менее | ºС | +1,0 | – |
Температура поверхности при нанесении материала | от +1,0 до +150,0 | ||
Температура эксплуатации | от –47 до +260 |
Зависимость толщины слоя нанесения материала TSM Ceramic
при наружном и внутреннем способах применения
Таблица №3
Наименование работ | Толщина слоя нанесения для защиты от промерзания и сохранения тепла, мм | Метод нанесения |
Наружное нанесениекрыша стены конструкции | 0,4 0,4…0,6 0,4…0,6 | Кистью ручной, пневматический безвоздушный |
Внутреннее нанесениекрыша стены потолок пол | 0,4…0,6 0,2…0,4 0,2…0,4 0,6 |
Толщина слоя, нанесенного на поверхности первой кабины тепловоза ТЭП70У № 000, составила от 0,5 до 0,8 мм, способ нанесения – пневматический безвоздушный.
4. Измеряемые параметры и измерительная аппаратура.
В период проведения испытаний измерялись:
– температура окружающего воздуха термометром лабораторным ТЛ-5 ТУ25-2021.003-88 с диапазоном измерения от 243 до 343 К (от –30 до +70 0С) и ценой деления 0,50С;
– температура воздуха внутри кабины термометрами цифровыми с автономным питанием ТК-5.09 с набором зондов, диапазоном измерения от 233 до 473 К (от –40 до +200 0С) и пределом основной допускаемой погрешности ±0,5°С в диапазоне от –40 до +50°С.
– толщина покрытия материалом TSM Ceramic толщиномером
5. Методика обработки опытных данных.
5.1. Средняя температура воздуха внутри кабины определяется по формуле:
,
где

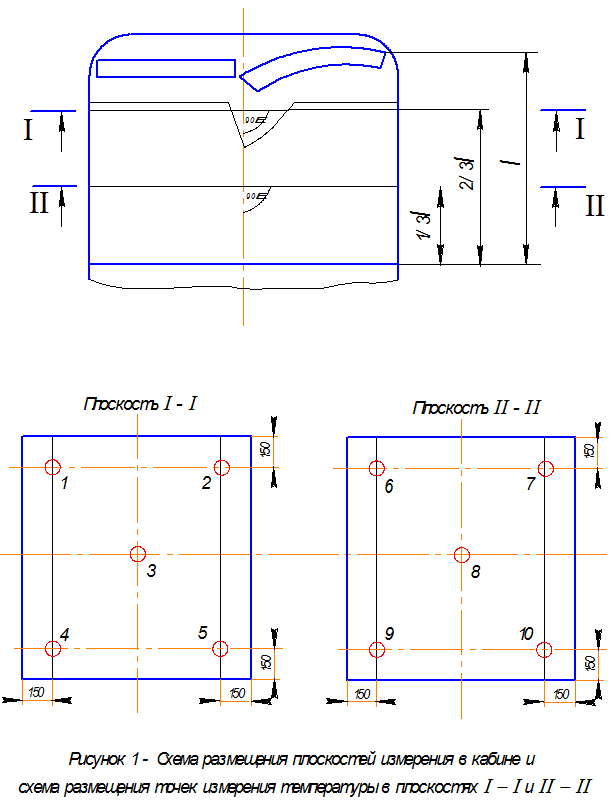

– температура воздуха в кабине в точках измерения, соответствующих изображенным на рисунке 1, °С;
n – число точек измерения.
5.2. Температурный напор между воздухом кабины и окружающим определяется по формуле:
,
где
– температура окружающего воздуха, °С.
5.3. Средний коэффициент теплопередачи кабины рассчитывается по формуле:
,
где
– тепловой поток, проходящий через ограждения кабин, Вт;
Вт – мощность, потребляемая электрокалорифером “ЭТМА”;
– перепад между средней температурой воздуха в кабине и температурой окружающего воздуха, 0С;
– средняя площадь ограждений кабины локомотива, м2;
м2.
![]() |

6. Результаты испытаний.
В первую очередь следует отметить, что испытания в обеих кабинах велись на регулярном режиме. В силу объективных причин, связанных с реальным производственным процессом, не удалось дождаться стационарного состояния, при котором тепло, поступающее в кабины и тепло, уходящее из них через ограждения, одинаковое.
В кабине №1, обработанной материалом TSM Ceramic, через 9,2 часа прогрева средняя температура воздуха составила 42,070С и перепад относительно температуры окружающего воздуха, равной 16,00С, составил 26,070С.
Прогрев кабины №2 длился около 13,0 часов. При этом средняя температура воздуха в кабине достигла 42,520С. Перепад температуры воздуха в кабине относительно температуры окружающего воздуха, равной 23,00С, составил 19,520С.
Расчет показал, что средний коэффициент теплопередачи первой кабины в конце испытаний составил 1,7 Вт/м2*К, а второй кабины – 2,28 Вт/м2*К. Таким образом, средний коэффициент теплопередачи первой кабины управления тепловозом, обработанной материалом TSM Ceramic, оказался на 25,4% ниже, чем второй кабины, внутренняя поверхность которой не подвергалась обработке указанным материалом.
Результаты измерения и расчета теплотехнических параметров в кабинах управления тепловозом ТЭП70У № 000 приведены в таблицах 4,5 и 6. Зависимости средней температуры воздуха в кабинах тепловоза от времени прогрева приведены на рисунках 2 и 3.
![]() |
Таблица 4 – Результаты измерения и расчета температуры воздуха в первой
кабине управления тепловозом ТЭП70У-016
Время измерения | Температура воздуха в кабине, tвн, 0С, по точкам рисунка 1 | tов, 0С | |||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | tвн ср |
| ||
04-00 | 42 | 43 | 41,5 | 38,3 | 36,6 | 41 | 42 | 41 | 38 | 38 | 40,14 | 24,14 | 16,0 |
05-00 | 42 | 42 | 41,9 | 38,5 | 37,4 | 42 | 42 | 41 | 40 | 40 | 40,68 | 24,68 | 16,0 |
06-00 | 43 | 43 | 42,6 | 39,3 | 38,2 | 42 | 43 | 42 | 41 | 41 | 41,51 | 25,51 | 16,0 |
06-30 | 43 | 43 | 42,8 | 39,4 | 38,4 | 43 | 43 | 42 | 41 | 41 | 41,66 | 25,66 | 16,0 |
07-00 | 44 | 44 | 42,7 | 39,5 | 38,5 | 44 | 44 | 42 | 41 | 41 | 42,07 | 26,07 | 16,0 |
Таблица 5 – Результаты измерения и расчета температуры воздуха во второй
кабине управления тепловозом ТЭП70У-016
Время измерения | Температура воздуха в кабине, tвн, 0С, по точкам рисунка 1 | tов, 0С | |||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | tвн ср |
| ||
02-00 | 41 | 41 | 42,0 | 40 | 40 | 41 | 41 | 41 | 40 | 40 | 40,7 | 17,70 | 23,0 |
03-00 | 43 | 43 | 43,1 | 41 | 39,4 | 42 | 42 | 42 | 41 | 41 | 41,75 | 18,75 | 23,0 |
04-00 | 43 | 43 | 43,5 | 41 | 39,4 | 43 | 43 | 42 | 41 | 41 | 41,99 | 18,99 | 23,0 |
05-00 | 43 | 43 | 43,3 | 41 | 41 | 43 | 43 | 42 | 41 | 42 | 42,23 | 19,23 | 23,0 |
05-30 | 43 | 44 | 43,9 | 41 | 40,3 | 43 | 44 | 42 | 42 | 42 | 42,52 | 19,52 | 23,0 |
Таблица 6 – Результаты определения среднего коэффициента теплопередачи
кабин управления тепловозом ТЭП70У-016
Номер кабины | Температура окружающего воздуха, tов, 0С | Средняя температура воздуха внутри кабины, tвн, 0С | Перепад температуры,
| Площадь кабины средняя, Fср, м2 | Тепловой поток, Q, Вт | Средний коэффициент теплопередачи, кср,, Вт/м2·К |
№1 | 16,0 | 42,07 | 26,07 | 28,1 | 1250 | 1,7 |
№2 | 23,0 | 42,52 | 19,52 | 28,1 | 1250 | 2,28 |
7. Выводы.
Средний коэффициент теплопередачи кабины управления №1, металлические внутренние поверхности которой были обработаны покрытием керамическим жидким теплоизоляционным TSM Ceramic, в расчёте на среднюю площадь ограждений составил 1,7 Вт/м2·К, что соответствует требованиям СН ЦУВСС №6/27 (не более 1,7 Вт/м2·К).
Средний коэффициент теплопередачи кабины управления №2, внутренние металлические поверхности которой были без обработки специальным теплоизолирующим материалом, составил 2,28 Вт/м2·К.
Сравнительные испытания показали, что обработка внутренней металлической поверхности кабины покрытием керамическим жидким теплоизоляционным TSM Ceramic ТУ существенно (на 25,4%) улучшила теплотехнические характеристики кабины управления и может быть рекомендована для использования на всех локомотивах производства ОАО “Коломенский завод” не только для кабин управления, но и для теплоизоляции трубопроводов, вентиляторов СЦВС и других поверхностей.
![]() |
