Солнечный коллектор «Гелиокон»

ЧП «Ремонтно-строительная компания»

Украина, 86700 Донецкая обл.

Харцызск,

Тел. (062, (050). (068)

E-mail:[e-mail]

СОЛНЕЧНЫЙ КОЛЛЕКТОР

«ГЕЛИОКОН»

-

СОЛНЕЧНАЯ ВОДОНАГРЕВАТЕЛЬНАЯ

УСТАНОВКА

«СВУ – 125ТС»

г. Харцызск - 2013

"ГЕЛИОКОН"

Энергетика будущего - сегодня.

Мы привыкли к использованию традиционных источников энергии, которые небеспредельные и неизбежно разрушают атмосферу.

Единственной альтернативой этому пути развития является использование возобновляемой энергии, в том числе ее первоосновы-солнечного излучения.

Украина относится к странам с благоприятными условиями для использования солнечной энергии и не только в летнее время.

Солнечные системы горячего водоснабжения.

Это направление использования солнечной энергии является наиболее эффективным и отработанным. В основе таких систем лежит использование устройств, преобразующих солнечную энергию в теплоту - солнечные коллекторы.

Область применения.

Солнечные автономные гелиосистемы являются наиболее простыми и дешевыми, они могут найти широкое применение в системах горячего водоснабжения (в течение 7 месяцев с апреля по октябрь включительно), промышленных предприятий, пансионатов, домов отдыха, детских здравниц, жилых и общественных зданий, коттеджах и т. п.

Гелиосистемы могут работать круглосуточно при совместной работе с традиционными источниками тепла. При нагреве в централизованной системе горячего водоснабжения воды, подогретой в солнечных коллекторах зимой до 25°С, а летом - до 65 °С сокращается расход топлива в водонагревательных устройствах соответственно на 15-55%.

В технологических процессах, связанных с использованием и получением горячей воды или пара, нагревая подаваемую холодную воду в коллекторе до 25°С зимой и 65-75°С летом, мы кроме снижения расхода топлива на догрев воды в котле до необходимой температуры, имеем возможность использовать более дешевое топливо с меньшим энергетическим показателем.

Автономность

- Бесплатная солнечная энергия.

- Снижение затрат до 75% на горячее водоснабжение.

- На протяжении 7 месяцев вы можете не зависеть от электроэнергии, газа, угля.

Безопасность

Получение и использование солнечной энергии экологически чистое и безопасное. Эксплуатация солнечной установки технически безопасная, отвечает всем международным стандартам.

Успех

Солнечная установка - это ваш успех. Получение бесплатной энергии в промышленности снижает себестоимость продукции, дает возможность снизить энерго - затраты на единицу продукции.

Реальная окупаемость солнечных установок от 3 до 5 лет.

ЧП "Ремонтно-строительная компания

Украина, 86700 Донецкая область

9

Тел. (062, (050), (068)

E-mail: *****@***net

Существующие виды солнечных установок.

Для того чтобы не путать "солнечную батарею" с солнечной установкой, рассмотрим существующие установки по превращению солнечного излучения в полезную энергию:

Жидкостные установки сезонные термосифонного типа (СВУ-125ТС) и стационарные с принудительной циркуляцией.

Основными составляющими солнечной установки любого типа являются:

- Солнечный коллектор "ГелиоКон".

- Аккумулирующие емкости с теплообменниками.

- Опорные конструкции.

- Трубопроводы.

- Группа управления и автоматики (для стационарных установок).

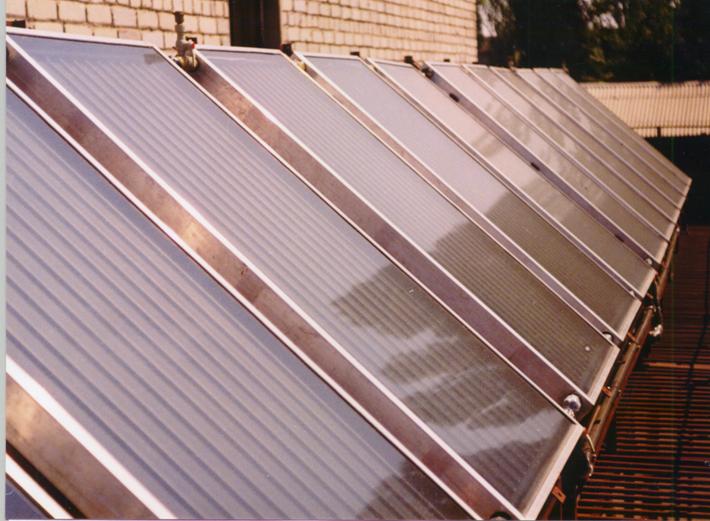

Солнечные коллекторы "ГелиоКон" представляют собой оборудование для превращения солнечной энергии в низко потенциальное тепло, т. е. энергию, применяемую человеком, и в наших системах используются для приготовления горячей воды. Солнечная энергия, проникая через стекло, поглощается абсорбером и передает тепло рабочему агенту (вода, тосол и т. д.) циркулирующему в поглощающей пластине.

Составные части коллектора помещены в герметично закрытом пространстве между стеклом и алюминиевым корпусом, заполненным теплоизоляцией.

Оптимальный размер солнечного коллектора продиктован ГОСТом и нормой потребления горячей воды.

Информация о солнечном коллекторе

Коллектор солнечный Размеры: 93х940х1940 Площадь: 1,82 кв. м. Общая масса 40 кг. Площадь абсорбера 1,7 кв. м. Солнечная абсорбция: 0,94 Рабочее давление: 0,8 Мпа Материал нагревательного элемента коллектора Алюминий АД 31 Объем жидкости 3,16 л. Тепловая мощность 930 Вт Производительность до300 л. в день Срок службы 15 лет и более

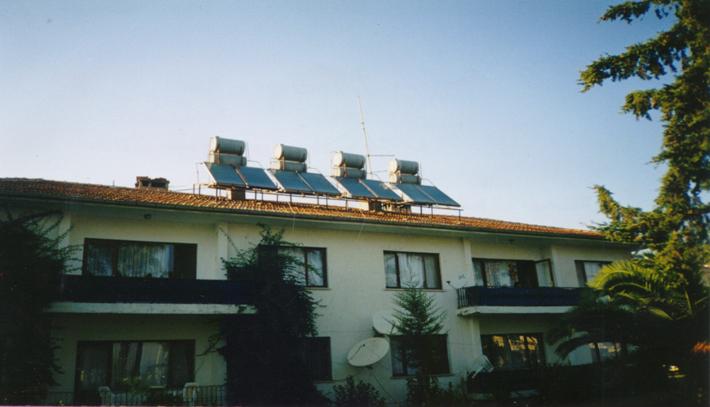

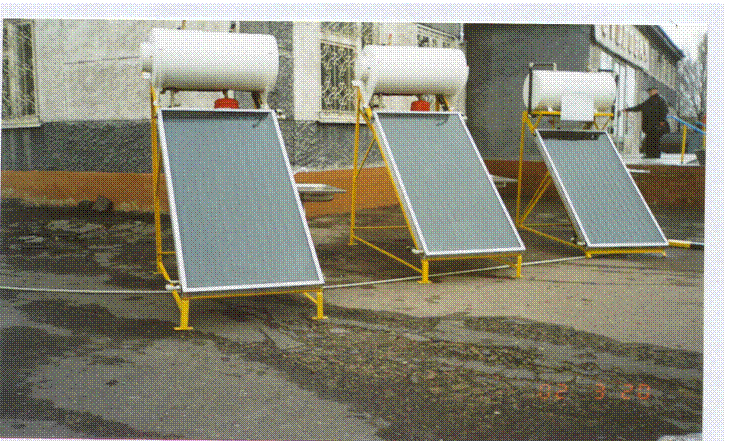

Сезонная термосифонная установка.

Сезонная термосифонная установка СВУ – 125 ТС представляет собой комплекс, состоящий из солнечного коллектора «ГелиоКон», водонагревателя косвенного нагрева ОКЦВ – 125, емкостью 125 литров, металлического каркаса, трубной обвязки и группы безопасности. Установка СВУ – 125 ТС способна нагреть до 240 литров воды до температуры 65°С при благоприятных погодных условиях.

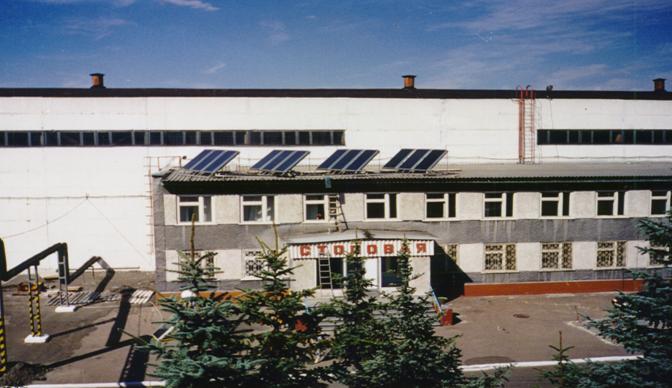

Стационарные установки с принудительной циркуляцией.

При решении задач по горячему водоснабжению жилых домов, пансионатов, гостиниц, АБК промышленных предприятий и т. п. , применяются стационарные солнечные установки с принудительной циркуляцией круглогодичного действия.

Исходя из норм потребления горячей воды, для каждого конкретного случая определяется количество солнечных коллекторов, составляющих в данной системе единое гелиополе, рассчитывается необходимое количество емкостных баков-аккумуляторов и определяется их тип. Рассчитывается каркасная система для монтажа конструкции, группа безопасности, автоматика и схема трубной обвязки всей гелиосистемы.

Солнечные установки круглогодичного действия работают с отдельным первичным контуром, который заполняется рабочим агентом на базе антифриза.

Стационарные установки с принудительной циркуляцией.

При решении задач по горячему водоснабжению жилых домов, пансионатов, гостиниц, АБК промышленных предприятий и т. п. , применяются стационарные солнечные установки с принудительной циркуляцией круглогодичного действия.

Исходя из норм потребления горячей воды, для каждого конкретного случая определяется количество солнечных коллекторов, составляющих в данной системе единое гелиополе, рассчитывается необходимое количество емкостных баков-аккумуляторов и определяется их тип. Рассчитывается каркасная система для монтажа конструкции, группа безопасности, автоматика и схема трубной обвязки всей гелиосистемы.

Солнечные установки круглогодичного действия работают с отдельным первичным контуром, который заполняется рабочим агентом на базе антифриза.

Этап: Подготовка технического задания

Гелиосистема для горячего водоснабжения

ТРЕБУЕМЫЕ ДАНЫЕ	Примечание
1. Описание гелиосистемы, применяемой в настоящий момент или проектируемой		Подробное описание системы, по возможности со схемами
2. Цели и объекты применения		Горячая вода для бытовых или промышленных нужд
3. Количество проживающих людей
4. График потребления воды (л/ч)
		Утро	День	Вечер	Ночь
Весна
Лето
Осень
5. Место расположения коллекторов		Крыша (плоская, наклонная, ориентация), во дворе, возможные тени.
6. Место расположения труб, их длина от коллекторов к теплообменникам
7. Режим работы установки ( сезонный или круглосуточный)
8. Необходимое оборудование и автоматика

Дополнительная информация (по желанию заказчика)
