Терморегулятор YH01L-036НТВ

ТЕРМОРЕГУЛЯТОР YH01L-036НТВ

036НТВ использует микрокомпьютерное оборудование, применяется для регулирования температуры окружающей среды в закрытых помещениях. Можно установить время, регулирование температуры, а также выбрать опцию регулирования повышенной температуры. Предназначен для регулировки постоянной температуры различных электрообогревательных систем.

Функции:

Одновременно отображаются измерение температуры и

настройки, установленное меню, сверхтонкий профиль.

Температурный диапазон установки 5℃～60℃,

Диапазон отображения 1℃～90℃,

Точность регулировки температуры ±1℃,

Погрешность температуры менее ±1℃,

схема теплоприемника изображена на схеме Е1. Стандартная кассета 86*86

Можно регулировать возвратную разность температуры 1℃～5℃.

Можно укомплектовать выносным датчиком (используется для земного теплоснабжения).

Установка двойной температуры, диапазон установки внешней температуры 5℃～85℃, схема теплоприемника изображена на схеме Е2.

Обладает функцией сна, комфортная температура в комнате, экономичный по расходу энергии.

Обладает памятью, при обесточивании запоминает Выносной

рабочее состояние. термоприемник

Корректирование температуры в комнате: нажимая

клавиши, непосредлственно производится Выход Отопительное

корреткировка уровня измерения температуры в комнате. оборудование

Функция антизамерзания «05℃», при любом состоянии Фаза

температура в комнате будет не ниже 5℃.

LED установка дисплей затенен оранжевым цветом или Ноль

цветом орхидеи.

Схема электросоединений

Технические параметры:

l Номинальное напряжение: 50-60 Hz АС90-260V

l Собственная потеря мощности: ＜2 W

l Номинальный ток нагрузки: 25А (активная нагрузка) , 35 А –пассивная нагрузка

l Максимально допустимый ток пассивной нагрузки: 40 А

l Точность регулировки температуры: ±1℃

l Диапазон регулировки температуры: 5-60℃

l Габариты: 86 х 86 х 13 мм (высота х ширина х толшина)

l Шаг отверстий монтажа: 60 мм (стандарт)

l Материал и цвет: молочно-белый цвет из огнестойкого пластика ABS

Монтаж:

1. Провода соединить по схеме электросоединений, внутри терморегулятора не должно быть каких-либо загрязнений, воды, грязи, иначе может произойти повреждение прибора!

2. Выбрать правильное расположение для монтажа прибора, не устанавливайте прибор в местах, где есть прямые солнечные лучи и влажность.

Геотермический датчик

3. Перед тем, как использовать отопительные приборы, необходимо провести меры безопасности по защите от утечки тока и защите внешних соединений.

4. Температура рабочей окружайющей среды: - 10～+ 50℃

5. Влажность: ＜85%

6. Если прибор устанавливается в ванной комнате, то необходимо использовать специальную водонепроницаемую маску.

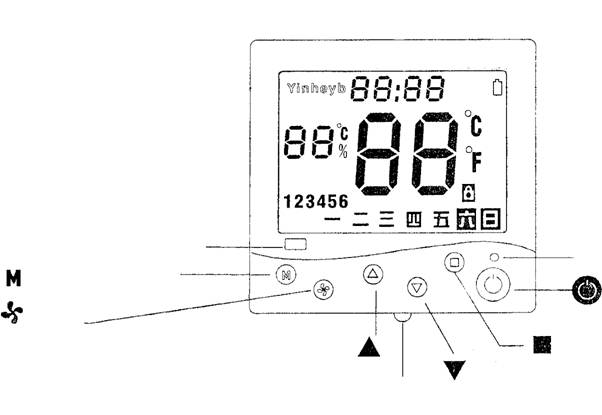

Индикатор

времени Уст. Заряд батареи

времени ВКЛ./ ВЫКЛ.

① ② ⑦

⑧

③ ④

⑤ ⑥ ⑨

⑩

11

Окно инфракрасного луча

Индикатор выхода

Кнопка моделирования

Кнопка

вкл./выкл.

Флюгер системы

Повышение температуры Меню

Понижение температуры

Температурный

датчик

① Установка температуры

② Комнатная температура

③ Добавить влажности % (единица влажности)

④ Добавить температуры

⑤ Номер программы 123456 (период программы времени)

⑥ Спящий режим

⑦ Неполадка

⑧ Точность регулирования температуры (можно регулировать разность температур)

⑨ Точность измерения температуры (можно регулировать погрешность измерения термоприемника)

⑩ Добавить воды

11 Ручной режим Автоматический режим (способ программированиявремени)

Клавиши заблокированы

Установка температуры

Заводские настройки:

Тип: нагревание

Установленная температура: произвольная Автоматическое

Запущен ручной режим понижение Авто отмена

Не установлены настройки времени или спящего режима

функция сна, автоматическое включение.

Время

0,5 ч 8 ч.

Схема работы спящего режима

во время отопления

Пояснение простых функций управления:

▲ – клавиша понижения температуры или регулировки уровня настройки меню.

▼ – клавиша повышения температуры или регулировки уровня настройки меню.

– кнопка включения и выключения системы. Нажимая на кнопку , выбираешь режим включения или выключения системы. При первом нажатии этой кнопки отображается интерфейс LCD монитора, как режим ожидания.

■ – кнопка меню: нажав на кнопку ■, отобразится мигание даты, нажатием кнопок ▲ или▼ можно настроить дату. → еще раз нажав на кнопку ■, отобразится мигание времени, нажимая кнопку ▲, настраиваются часы, кнопкой ▼- минуты, → снова нажав кнопку ■ отобразиться корректировка комнатной температуры, нажимая кнопки ▲ или ▼ регулируется температура. → еще раз нажав кнопку ■, появится «⑧» (Точность регулирования температуры), нажимая кнопки ▲▼ регулируется разность температур. → снова нажав кнопку ■, вводится способ регулировки в автоматическом или ручном режиме, нажав ▲ – автоматический режим, нажимая ▼ – ручной режим (при ручном способе регулировки, можно ввести функции включения / отключения прибора, настройки времени и спящего режима). → снова нажав кнопку ■, вводится установка функции спящего режима, нажав ▲ – запуск ⑥спящего режима, нажимая ▼ – отмена сигнала ⑥ спящего режима. → снова нажав кнопку ■, вводится настройка времени включения прибора, появятся мигающие часики с иероглифом开, нажимая кнопку ▲ – настраиваются часы, кнопкой ▼ – минуты, регулируется дата. → нажав кнопку ■, вводится настройка времени отключения прибора, появятся мигающие часики без иероглифа, кнопкой ▼ настраиваются часы, кнопкой ■ – минуты, регулируется дата. Нажав кнопку ■, возврат функции, вернуться в исходное положение. В настройках функций, также можно вернуться нажатием клавиши.

² Программирование времени, температурной регулировки: в автоматическом режиме: нажимая кнопку ■ более 5 секунд, отобразиться «一到五» (= «1 до 5») и «Программа 1», нажимая кнопки ▲▼, регулируется температура, нажатием кнопки настроить часы, кнопкой - минуты. → снова нажать кнопку ■, отобразиться «一到五» (= «1 до 5») и «Программа 2», точно такая же настройка, как и указана выше. После того, как настроите «一到五» (= «1 до 5») и «Программа 4», →снова нажать ■, появится «六日» (= «СБ ВС») и «Программа 1» также, как и положения при вышеуказанных настройках.

² Инициированная программа: терморегулятор имеет 4 программы недели (с понедельника по пятницу) и выходных (суббота и воскресенье). Их можно удобно применять и исправлять. Нажимая кнопку ■ более 5 секунд, дисплей отображает программу начального времени положения настройки температуры, програмирование времени и температуры. Продолжая нажимать кнопку ■, можно просмотреть программы от 1 до 4 недели и выходных.

Неделя ( ПН ВТ СР ЧТ ПТ) Выходные (СБ ВС)

Номер программы	Время	Температура настройки (неделя)	Температура настройки (выходные)
Программа 1	6:00	21℃	21℃
Программа 2	8:30	21℃	21℃
Программа 3	16:00	21℃	21℃
Программ 4	23:00	17℃	18℃

² Функция превышения температуры и положения настроек других функций: при включении с источником тока, но не включенном приборе, нажимая клавишу более 5 секунд, отобразиться Рисунок 1, нажимая кнопки ▲▼ включается и выключается функция защиты от превышения температуры. → нажав кнопку ■, отобразится Рисунок 2, нажимая кнопки ▲▼, определить автоматическое включение прибора с не автоматическим включением. → снова нажать кнопку ■, появится Рисунок 3, нажав ▲, отобразятся значки, нажав ▼- не отобразятся. → снова нажать кнопку ■, отобразится Рисунок 4, нажав ▲ отобразится градус Фаренгейта, нажав ▼ – градус Цельсия. → нажав кнопку ■, нажимая кнопки ▲▼, установить функцию защиты антизамерзания. → снова нажать кнопку ■, отобразится Рисунок 6, нажимая кнопки ▲▼, установить температуру выносного термоприемника. → еще раз нажав кнопку ■, отобразится Рисунок 7, нажимая кнопки ▲▼, установить разность температуры выносного термоприемника. Нажав кнопку также можно вернуться к включению прибора.

Рисунок Рисунок Рисунок Рисунок Рисунок Рисунок

1 1. Настройка

3 2. Номер программы

2 3. Разность

Рисунок 7

Примечание: При запуске ручного режима, температура регулируется согласно температуре регулирования Ваших «Рабочих настроек»; При автоматическом способе регулирования нет функций спящего режима и функции настройки времени.

Настройка разности регулировки температуры:

Диапазон регулировки температуры, настроенный заводом изготовителем, является 1℃. Например: если настройка температуры 20℃, отопительный прибор отключится при 20℃, то при 19℃ прибор включится. Этот диапазон можно скорректировать. Вы можете выбрать 1℃, 2℃, 3℃, 4℃, 5℃.

При состоянии интерфейса включенного прибора, нажав кнопку в течении 5 секунд, то клавиатура заблокируется. Разблокировать клавиатуру можно повторным 5 секундным нажатием кнопки.

ПН. ВТ. СР. ЧТ. ПТ. СБ. ВС.
