Модуль беспроводного интерфейса UC-280

Модуль беспроводного интерфейса UC-280

UC-280 – 8-ми зонный модуль интерфейса, который подключает беспроводные извещатели JA-60 к любым проводным контрольным панелям. Модуль может передавать сигналы активации наружной беспроводной сирене JA-60А и/или приемникам UC-216 и UC-222. Более того, он может принимать сигналы от радиобрелков RC-xx. При необходимости модули расширения UC-282 могут использоваться для увеличения количества зон до 40.

Технические характеристики

Питание	12 В постоянного тока, (10,5В – 16,0В)
Ток потребления	50мА (все реле открыты), максимально 150мА
Выходы зон Z1-Z8	8 реле 50 мА/50В с общей клеммой СОМ1
Выходы НСД, неисправности и аккумулятора	3 реле 50 мА/50В с общей клеммой СОМ 2
Выходы сирены, X и Y	активируются при переключении на землю (фильтр 0,2 сек, уровень активации. 3В постоянного тока).
Рабочая частота	433,9 МГц
Рабоий диапазон с JA 60	100м (открытое пространство)
Рабочий диапазон с RC	30м (открытое пространство)
Рабочая среда	внутреннее использование (класс ІІ, EN 50131-1)
Диапазон рабочих температур	от -10ºС до +70ºС
Рабочая влажность	максимально 90 %
Габариты	188 х 165 х 40 мм
Масса	800 гр

В комплект входят: электронная плата, металлический корпус, антенна, шурупы, дюбеля

и инструкция по установке.

Установка

Электронный модуль UC 280 вмонтирован в металлический корпус (защищен переключателем НСД). Корпус с антенной должен быть установлен на стене в вертикальном положении. Не устанавливайте прибор рядом с металлическими конструкциями или любыми другими объектами, которые могут препятствовать передаче радио сигналов.

Проложите провода через отверстие в задней части корпуса прибора. Закрепите шурупами корпус на выбранном вами месте. Вставьте электронный модуль, подключите антенну, ее противовес и переключатель НСД.

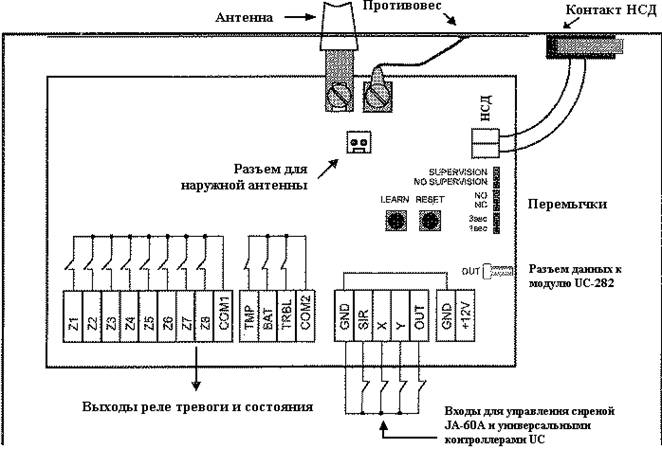

Клеммы

Z1-Z8 контакты выходов реле зон 1-8, максимально 50мА/50В, длительность импульса может быть установлена перемычкой 1s/3s, при помощи перемычки общей клеммы NO/NC реле Z1-Z8 можно регулировать нормально закрытое или нормально открытое положение.

COM1 общая клемма реле Z1-Z8.

TMP выход реле НСД (сигнал НСД от беспроводного извещателя, беспроводной сирены или переключателя НСД корпуса), максимально 50мА/50В.

BAT выход низкого заряда аккумулятора (сигнал низкого заряда аккумулятора беспроводных извещателей 1-8 или беспроводной сирены), максимально 50мА/50В.

TRB выход реле неисправности (сигнал неисправности беспроводных извещателей 1-8 или беспроводной сирены, например прерывание связи). Максимально 50мА/50В.

COM2 общая клемма реле ТМР, ВАТ и TRB.

GND общая клемма подачи питания.

SIR вход активации беспроводной сирены JA 60А (сирена активируется, как только этот вход заземляется (на GND), максимально 15 минут).

X вход, который при заземлении активирует реле Х приемников UC 216 или UC 222.

Y вход, который при заземлении активирует реле Y приемника UC 216.

OUT вход, который при заземлении активирует выход OUT приемников UC 216.

+12V клемма подачи питания.

TAMPER пара клемм для подключения переключателя НСД корпуса.

Разъемы

OUT разъем для связи с модулем расширения UC 282.

ANT разъем для наружной антенны AN-01A (при использовании AN-01A, штыревая антенна должна быть отключена).

Клавиши Настройки

LEARN при недлительном нажатии на эту клавишу, вы можете прокрутить для просмотра режимы обучения (learning modes) зон Z1-Z8 и беспроводной сирены SIR (мигание красного светодиода указывает выбранный канал). При нажатии этой клавиши более 3 секунд, будет передан сигнал регистрации приемников UC 216 или UC 222 (режим обучения Z1-Z8 и SIR должен быть перед этим закрыт).

RESET при недлительном нажатии на эту клавишу, режим обучения выбранной зоны будет закрыт. При нажатии этой клавиши более 3 секунд, выбранная зона будет удалена (подтверждается миганием светодиодов ТМР, ВАТ и TRB). При нажатии этой клавиши более 6 секунд, все зоны будут удалены (подтверждается миганием всех светодиодов). Для отключения всех зон необходимо войти в режим обучения для одной из зон.

Перемычки:

1s/3s возможная настройка длительности импульса на 1 или 3 секунды для реле Z1-Z8.

NO/NC возможная установка нормально закрытого и нормально открытого реле Z1-Z8 (TMP, BAT и TRB – нормально закрыты).

Supervision возможно отключение постоянной проверки наличия беспроводных извещателей (позиция NO SUPERVISION). Настройка этой функции рекомендуется в местах с сильными радиошумами. При включении функции контроля, сбой связи активирует релейный выход TRB.

Светодиоды:

Power зеленый светодиод указывает на наличие питания.

Z1-Z8,

SIR светодиод горит зеленым, когда соответствующая зона занята, и извещатель или сирена – в режиме готовности.

светодиод горит красным, когда соответствующая зона занята, и извещатель или сирена активированы.

светодиод мигает красным, когда соответствующая зона в режиме обучения.

светодиод мигает красным вместе со светодиодами ТМР, ВАТ и TRB = контакт НСД, низкий заряд аккумулятора или сигнал неисправности в этой зоне.

TMP тревога НСД – мигает вместе со светодиодом зоны каждые 3 сек.

BAT низкий заряд аккумулятора – мигает вместе со светодиодом зоны каждые 3 сек.

TRB неисправность или потеря связи – мигает вместе со светодиодом зоны или сирены каждые 3 секунды.

Регистрация беспроводных компонентов

Регистрация извещателей и радиобрелков

Используя клавишу LEARN выберите зону Z1-Z8. Извещатели JA-60А будут зарегистрированы после подключения батареек или подачи питания. Радиобрелки RC-xx будут зарегистрированы нажатием клавиши (в импульсном режиме). Радиобрелки RC-11 или RC-22 могут быть зарегистрированы к любой зоне в режиме ВКЛ/ВЫКЛ нажатием одновременно обеих клавиши на протяжении более 5 секунд. После этого соответствующее реле будет включено, если будет нажата клавиша А, и выключено, если будет нажата клавиша В. Успешное обучение отображается красным светодиодом. Если вы регистрируете компонент в новую зону, то он переместится в нее из предыдущего места. К каждой зоне может быть зарегистрирован только один извещатель или радиобрелок.

Подключите аккумулятор в сирене JA-60А и подайте питание на адаптер. Клавишей LEARN выберите положение SIR (на протяжении 20 секунд). После выбора положения SIR, UC-280 передаст сигнал регистрации JA-60А и наоборот (активация входа SIR активирует JA-60А, тревога НСД или сбой питания JA-60А будет передан на UC-280). Только одна сирена JA-60А может использоваться с модулем UC-280.

Регистрация модулей UC-216 или UC-222.

Выберите режим обучения в приемнике (режим Х1 для UC-216 и режим 4 для UC-222) Выйдите из режима обучения UC-280. Нажмите и держите клавишу LEARN UC-280 на протяжении 3 секунд. Теперь модуль UC-280 будет зарегистрирован в приемнике UC-216 или UC-222 и при активации входов X и Y будет изменено состояние релейных выходов UC-216/UC-222. С UC-280 может использоваться неограниченное количество UC-216/UC-222.

Если вы захотите удалить какой-либо компонент с UC-280, то используйте клавишу RESET (процесс удаления описан в параграфе «Клавиши Настройки»).

Расширение на большее количество зон.

Если 8 зон недостаточно, то вы можете использовать модули расширения UC-282. Каждый модуль UC-280 обеспечивает 8 дополнительных зон. Возможно использование до 4 модулей расширения с UC-280. Модули соединены разъемами IN и OUT, а длина проводов не должна превышать 1 метра. К каждому модулю UC-282 питание должно подаваться отдельно (12 В постоянного тока).
