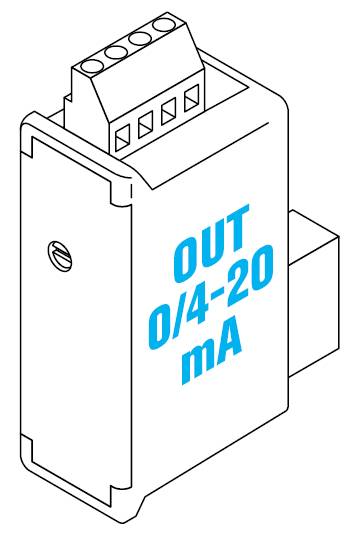

DIRIS A40/A41
Модуль 2 аналоговых выхода
0/мA
Инструкция по эксплуатации
Промышленные коммутационные и защитные системы
СОДЕРЖАНИЕ
ПРЕДВАРИТЕЛЬНЫЕ ДЕЙСТВИЯ 2
ОБЩИЕ СВЕДЕНИЯ 2
УСТАНОВКА 3
ПРОГРАММИРОВАНИЕ 5
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 11
DIRIS A40/41. Модуль 2 аналоговых выхода 0/4 – 20 мА
ПРЕДВАРИТЕЛЬНЫЕ ДЕЙСТВИЯ
Для обеспечения безопасности персонала и сохранения работоспособности устройства, внимательно прочтите данную инструкцию по эксплуатации перед подключением устройства. При получении упаковки с DIRIS A40/A41 проверьте, что:
· упаковка не содержит повреждений,
· устройство не было повреждено при транспортировке,
· номер устройства соответствует Вашему заказу,
· в упаковке находится требуемое устройство,
· прилагается инструкция по эксплуатации.
ОБЩИЕ СВЕДЕНИЯ
Данный модуль обеспечивает 2 полностью конфигурируемых аналоговых выхода 0/4 – 20 мА (с нижним пороговым значением 0 или 4 мА и верхним пороговым значением 20 мА), перенастраиваемых для величин I1, I2, I3, In, U12, U23, U31,V1, V2, V3, SP, SQ, SS, SPFL/C и F. Также возможно использование выхода источника питания 30 В. В один прибор DIRIS A40/A41 можно установить максимум 2 модуля, что составляет 4 аналоговых выхода.
DIRIS A40/41. Модуль 2 аналоговых выхода 0/4 – 20 мА
УСТАНОВКА
ПОДКЛЮЧЕНИЕ
ВНИМАНИЕ: Прибор DIRIS A40/A41 должен быть выключен!

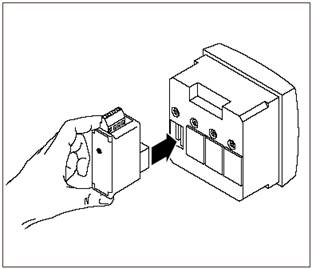

1. 2. Установите модуль
3.
DIRIS A40/41. Модуль 2 аналоговых выхода 0/4 – 20 мА
УСТАНОВКА
ПОДКЛЮЧЕНИЕ
ВНИМАНИЕ: Прибор DIRIS A40/A41 должен быть выключен!

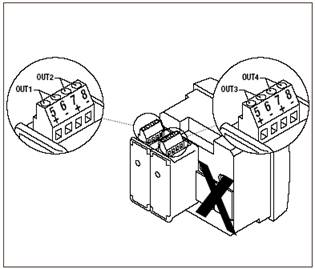

4. При использовании четырех выходов, два модуля необходимо установить в две крайние левые позиции, как показано на рисунке.
5. Подключение к зажимам выполняйте в соответствии с маркировкой.
Включите подачу напряжения.
DIRIS A40/41. Модуль 2 аналоговых выхода 0/4 – 20 мА

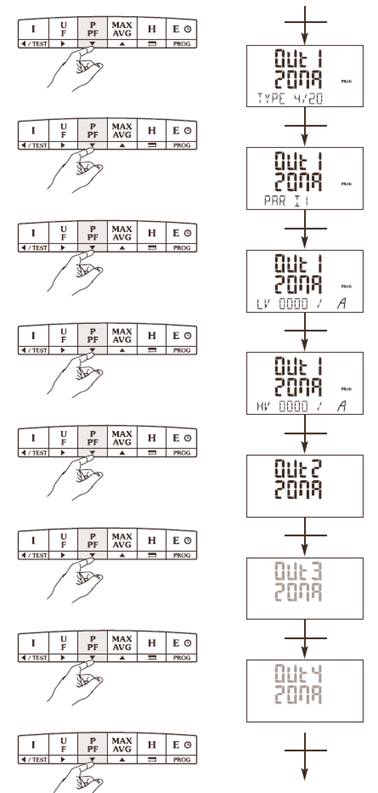

ПРОГРАММИРОВАНИЕ
Предыдущее меню
Следующее меню
DIRIS A40/41. Модуль 2 аналоговых выхода 0/4 – 20 мА
ПРОГРАММИРОВАНИЕ

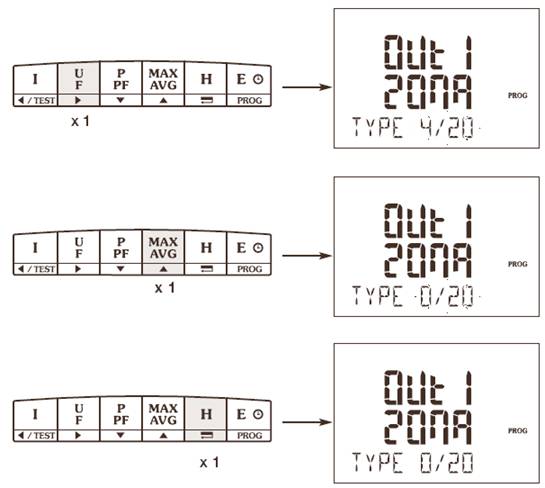

Тип аналогового выхода №1
Пример: TYPE = 0/20 мA
DIRIS A40/41. Модуль 2 аналоговых выхода 0/4 – 20 мА
ПРОГРАММИРОВАНИЕ

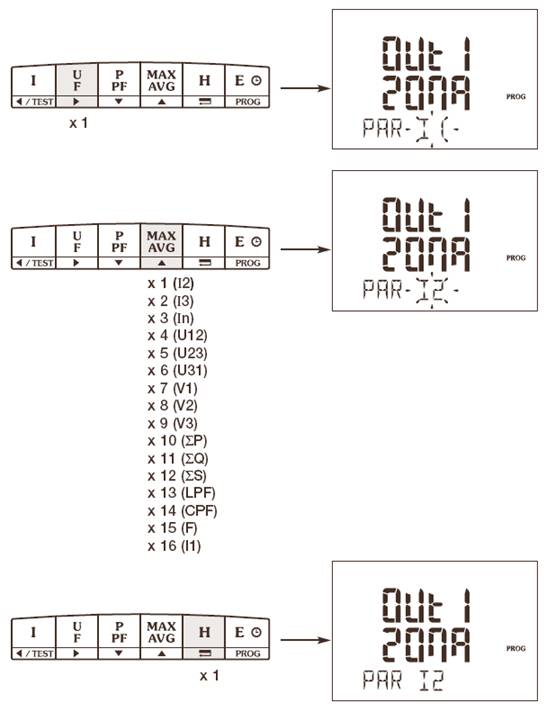

Назначение аналогового выхода №1
Пример: PAR = I2
DIRIS A40/41. Модуль 2 аналоговых выхода 0/4 – 20 мА
ПРОГРАММИРОВАНИЕ

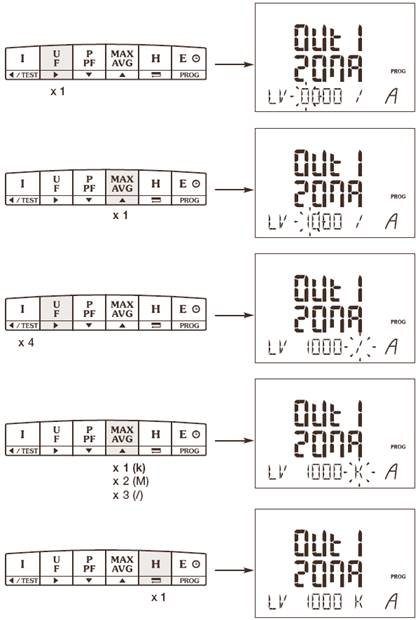

Программирование аналогового выхода №1 при 0/4 мА
Пример: LV = 1000 кА
Примечание:
· коэффициенту мощности PF=0, при программировании соответствует 0;
· коэффициенту мощности PF=0,5, при программировании соответствует 500;
· коэффициенту мощности PF=1, при программировании соответствует 1000;
· частоте F=40 Гц, при программировании соответствует 400;
· частоте F=50 Гц, при программировании соответствует 500;
· у величин SP, SQ и SS нижнему порговому значению (LV) соответствует отрицательное значение (например: -1000 кВт).
DIRIS A40/41. Модуль 2 аналоговых выхода 0/4 – 20 мА
ПРОГРАММИРОВАНИЕ
Программирование аналогового выхода №1 при 20 мА
Пример: НV = 2000 кА
Примечание:
· коэффициенту мощности PF=0, при программировании соответствует 0;
· коэффициенту мощности PF=0,5, при программировании соответствует 500;
· коэффициенту мощности PF=1, при программировании соответствует 1000;
· частоте F=40 Гц, при программировании соответствует 400;
· частоте F=50 Гц, при программировании соответствует 500;
· у величин SP, SQ и SS верхнему порговому значению (НV) соответствует положительное значение (например: +1000 кВт).
DIRIS A40/41. Модуль 2 аналоговых выхода 0/4 – 20 мА
ПРОГРАММИРОВАНИЕ
ПРОГРАММИРОВАНИЕ АНАЛОГОВОГО ВЫХОДА №2
Программирование аналогового выхода №2 производится аналогично программированию аналогового выхода №1. Если нет необходимости в использовании аналогового выхода №2, нажмите
, чтобы вернуться к программированию сети (Net), или перейти к программированию аналогового выхода №3 (в том случае, если установлен второй Модуль 2 аналоговых выхода 0/4 – 20 мА), или удерживайте в течении 3 секунд нажатой клавишу PROG для выхода из режима программирования.
ПРОГРАММИРОВАНИЕ АНАЛОГОВОГО ВЫХОДА №3
Программирование аналогового выхода №3 производится аналогично программированию аналогового выхода №1. Аналоговый выход №3 доступен в том случае, если установлен второй Модуль 2 аналоговых выхода 0/4 – 20 мА. Если нет необходимости в использовании аналогового выхода №3, нажмите , чтобы перейти к программированию аналогового выхода №4 (OUt 4 – 20 mA TYPE), или удерживайте в течении 3 секунд нажатой клавишу PROG для выхода из режима программирования.
ПРОГРАММИРОВАНИЕ АНАЛОГОВОГО ВЫХОДА №4
Программирование аналогового выхода №4 производится аналогично программированию аналогового выхода №1. Аналоговый выход №4 доступен в том случае, если установлен второй Модуль 2 аналоговых выхода 0/4 – 20 мА. Если нет необходимости в использовании аналогового выхода №4, нажмите , чтобы вернуться к программированию сети (Net), или удерживайте в течении 3 секунд нажатой клавишу PROG для выхода из режима программирования.
DIRIS A40/41. Модуль 2 аналоговых выхода 0/4 – 20 мА
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Аналоговые выходы
Сопротивление нагрузки | От 0 до 600 Ом |
Время срабатывания | 1 сек |
Гальваническая изоляция | 2,5 кВ |
Точность (во всем диапазоне) | 0,5 % |
