Применение установок ИМ – в производствах горно-обогатительной ОТРАСЛИ

ИЗВЕСТКОВОЕ ПРОИЗВОДСТВО

В настоящее время в известковом производстве внедрено 4 установки:
- ИМ5-0,8-7- две установки на 14 бункерах с известняком участка сырых окатышей ОАО "Михайловский ГОК" (г. Железногорск, Россия);
- ИМ5-1,8-12 и ИМ5-1,8-16 – на бункерах участка грохочения известняка и пересыпных течках питателей молотковых дробилок в Аглоцехе НКГОК ОАО "Арселор Миттал Кривой Рог".

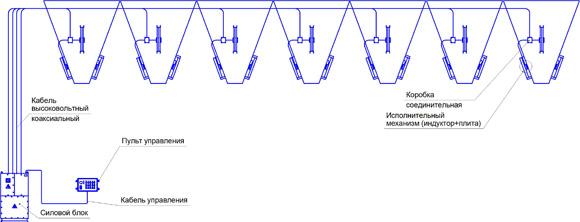

Рис.1 Схема оснащения 7 бункеров с известняком.

Вместе с тем, в известковом производстве имеется множество объектов, на которых с успехом могут быть применимы установки ИМ. Так, после обследования огнеупорно-известкового цеха ОАО "ДМКД" (г. Днепродзержинск) сделан вывод о возможности оснащения установками ИМ таких объектов, как:
- бункера склада сыпучих материалов (ферросплавы, ферросилиций, пр.);
- загрузочные бункера известняка;
- расходные бункера выдачи материалов;
- приемные бункера шихтового двора( известняк, известь, ферросплавы, уголь, конверторный шлак);
- бункера под вагоноопрокидывателем.

Установки ИМ также включены в проект НИПИМП "Гипростали" (г. Харьков) для оснащения бункеров известкового отделения конвертерного цеха ОАО "ДМКД".

ГОРНО-ОБОГАТИТЕЛЬНОЕ ПРОИЗВОДСТВО

На бункерах обогатительного производства в настоящее время внедрено 17 установок ИМ, на таких предприятиях как НКГОК, СевГОК (г. Кривой Рог), Михайловский ГОК (г. Железногорск, Россия).

В основном это высокоэнергетичные установки класса ИМ4, ИМ5 с запасаемой энергией порядка 20кДж, которыми оснащены бункера с угольной породой, рудой, известняком, агломерационной шихтой, концентратом, пр.

Хорошо зарекомендовала себя внедренная в 2008 году установка ИМ4-1,8-10, которой оснащены накопительный бункер (200т) и ванна грохота станции перегруза обогатительной фабрики предприятия ООО "Термоантроцит" (Луганская обл., г. Свердловск), занимающегося добычей угля путем переработки массы терекона.

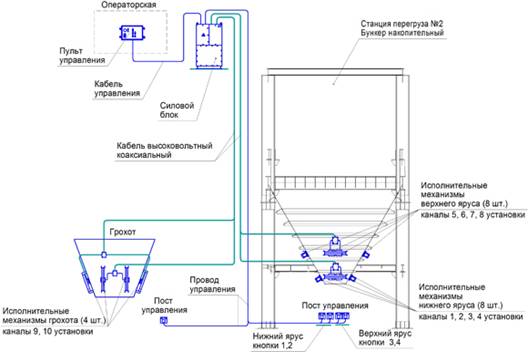

Рис.2 Накопительный бункер и ванна грохота станции перегруза обогатительной фабрики, оснащенные установкой ИМ.

В 2010 году внедрены и успешно эксплуатируются на Моспинском углеперерабатывающем предприятии (Донецкая обл.) установка ИМ3-1,2-3, предназначенная для устранения зависаний материалов в пересыпной течке, и установка ИМ3-2,4-8, предназначенная для обрушения зависших масс, в двух бункерах породы.

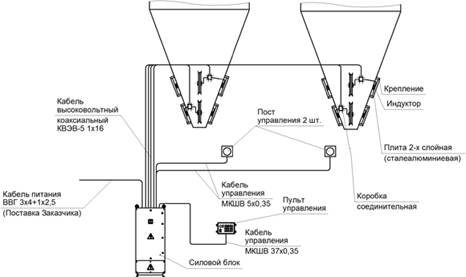

Рис.3 Оснащение 2-х бункеров породы Моспинского УПП магнитно-импульсной установкой ИМ3-2,4-8.

В январе 2011 года внедрена установка ИМ5-1,8-12, предназначенная для устранения зависаний материалов в 4-х рудных бункерах золотоизвлекающей фабрики Васильковского ГОКа (г. Кокшетау, Казахстан), входящего в настоящее время в объединение ОАО "Казцинк".

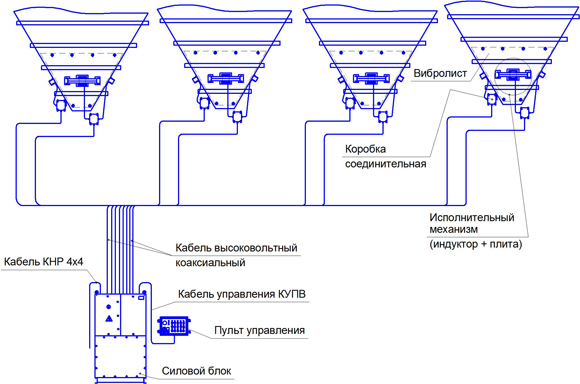

Рис.4 Схема оснащения установкой ИМ5-1,8-12 4-х рудных бункеров ЗИФ Васильковского ГОКа.

В 2011 г. внедрена магнитно-импульсная установка ИМ5-1,8-4 на приемном бункере под вагоноопрокидом на Кураховской ЦОФ (Донецкая обл.).

В 2011 году поставлены две установки ИМ5-1,8-8, предназначенные для обрушения угольной породы в бункерах обогатительной фабрики разреза "Виноградовский" Кузбасской топливной компании. Одна установка смонтирована и в течение года эксплуатируется на приемном бункере ОФ, другая предназначена для оснащения течек еще строящегося объекта. Заключен договор на поставку 9 установок ИМ для строящейся фабрики "КАСКАД-2"

УГЛЕДОБЫВАЮЩЕЕ ПРОИЗВОДСТВО

На предприятиях, занимающихся добычей угля, внедрено 14 установок ИМ:
- 6 установок ИМ3-0,8-4 на пылеулавливающих циклонах на шахте "Воркутинская" ОАО "Воркутауголь";
- установки ИМ5-1,8-8 и ИМ5-1,8-10 на течках аккумулирующего бункера с углем на шахте "Северная" ОАО "Воркутауголь".

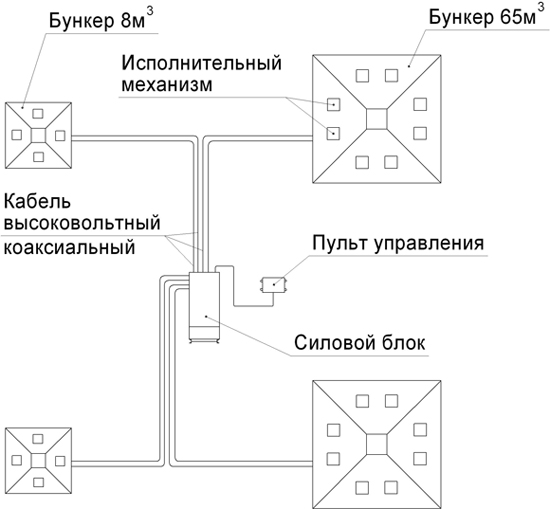

Рис.5 Установка ИМ5-1,8-8 на течках аккумулирующего бункера с углем на шахте "Северная".

- установка ИМ4-1,8-10 – на накопительном бункере и ванне грохота предприятия ОАО "Термоантроцит" (Луганская обл., г. Свердловск), занимающегося добычей угля путем переработки отвалочной массы тереконов.

Рис.6 Накопительный бункер и ванна грохота станции перегруза, оснащенные установкой ИМ.

Установки работают эффективно и надежно. Имеются положительные отзывы Потребителей.

- установка ИМ3-1,2-3 на пересыпной течке и установка ИМ3-2,4-8 на бункерах породы Моспинского углеперерабатывающего предприятия (Донецкая обл.)

Рис.7 Оснащение 2-х бункеров породы Моспинского УПП магнитно-импульсной установкой ИМ3-2,4-8.

- В 2011 году поставлены две установки ИМ5-1,8-8, предназначенные для обрушения угольной породы в бункерах обогатительной фабрики разреза "Виноградовский" Кузбасской топливной компании. Одна установка смонтирована и в течение года эксплуатируется на приемном бункере ОФ, другая предназначена для оснащения течек еще строящегося объекта. Заключен договор на поставку 9 установок ИМ для строящейся фабрики "КАСКАД-2"

- В 2011 году внедрена установка ИМ5-1,8-4 на приемном бункере под вагоноопрокидывателем на Кураховской ЦОФ (Донецкая обл.)

ГЛИНОЗЕМНОЕ ПРОИЗВОДСТВО

В глиноземном производстве наиболее сложными с точки зрения обрушения являются приемные бункера бокситов участка мокрого размола. Сложность обеспечения обрушения сводов связана как с конструктивными особенностями бункеров: большая емкость (порядка 1000 тонн), большая толщина боковых стенок, мощное оребрение; так и со свойствами загружаемого материала – бокситов, характеризующихся высокой влажностью (загрузка происходит обычно с открытых складов), высоким содержанием мелкодисперсной фракции, склонностью к слеживанию и слипанию.

Магнитно-импульсные установки ИМ для обрушения зависших масс в приемных бункерах боксита "НГЗ" – Николаевского глиноземного завода явились одним из первых внедрений в 1991 году ООО "ВИСТ" – одного из учредителей современного предприятия "МИТЭК". Шесть бункеров были оснащены двумя установками ИМ-3 (в настоящей классификации ИМ5-2,8-9) с размещением по одному исполнительному механизму на трех гранях бункера (см. рис.1). Одна из двух установок в несколько модернизированном виде по настоящее время эксплуатируется на участке мокрого размола.

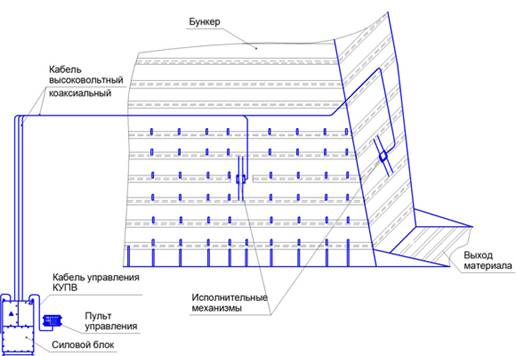

Рис.8 Размещение исполнительных механизмов на приемном бункере боксита.

Несмотря на высокие энергетические характеристики установок, вследствие неправильного выбора количества, мест размещения исполнительных механизмов на бункере, конструкций их крепления, эффективность обрушения оказалась недостаточной, в результате чего достаточно часто приходилось прибегать к размыванию зависших масс водой, что неблагоприятно сказывалось на технологии производства.

В связи со строительством нового, 7-го бункера, на участке мокрого размола, специально для приема Гайянского боксита, характеризующегося высокой склонностью к зависанию, в 2009 году предприятие "МИТЭК" с использованием макета магнитно-импульсной установки ИМ5-2,4-8 провело испытания по проверке эффективности обрушения сводов зависших масс с использованием нового варианта мест размещения, количества и конструкций узлов креплений исполнительных механизмов.

В ходе испытаний отработан алгоритм работы установки с автоматическим включением от датчика наличия материала на пластинчатом питателе. Оптимизировано необходимое для эффективного обрушения количество исполнительных механизмов, места их размещения и последовательность включения в процессе выгрузки материала из бункера. В результате достигнут эффект обеспечения полного выхода материала из бункера без применения размывания боксита и без привлечения оператора в процессе выгрузки боксита.

В 2010 году после проведения успешных испытательных работ по определению эффективных конструкторских и схемных решений на участке мокрого размола Николаевского глиноземного завода внедрены две установки:

ИМ5-1,8-16 – на приемных бункерах бокситов №1 и №8;
ИМ5-1,8-24 – на приемном бункере бокситов №7.

Установки работают надежно и эффективно!
