Тиксотропный силикон для форм

ТИКСОТРОПНЫЙ СИЛИКОН ДЛЯ ФОРМ
Mold Max Stroke (А + В)

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Краткая характеристика	Mold Max Stroke – наносимый кистью силикон с оловосодержащим катализатором для создания тонкостенных форм твердостью по Шору А 30. Используется на вертикальных поверхностях и передает самые мелкие детали модели. Пропорции смешения компонентов 100А:10В (по весу). Время жизни композиции – 20 минут, время повторного нанесения покрытия - 45 минут, время отверждения после нанесения заключительного слоя – 16 часов при комнатной температуре. Mold Max Stroke не прилипает к большинству поверхностей и отверждается с незначительной усадкой. Четырех слоев достаточно для создания прочной и долговечной формы, которая может применяться для заливки гипса, воска, бетона или полиуретановых, полиэфирных смол.

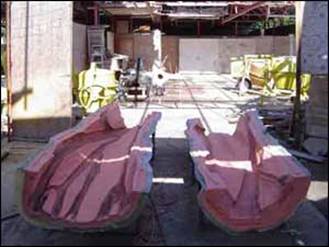

Применение	Mold Max Stroke – используется для копирования скульптур, архитектурной реставрации, для изготовления моделей свечей и заливки олова. Силикон Mold Max Stroke может быть использован для формования различных материалов, как-то: воски, гипс, металлы или сплавы металлов с низкой температурой плавления, а также для формования уретановых и эпоксидных смол.
Переработка	Ручное и механическое смешивание.

Технические характеристики	Ед. изм.	Mold Max Stroke
Твердость	по Шору A	30
Соотношение компонентов (А / В)	по весу	100А:10В
Время жизни	минут	20
Время формования	часов	16
Цвет	Белый
Плотность	г/см3	1,18
Вязкость	сП	варьируется
Прочность на разрыв	кН/м	21,89
Относительное удлинение при разрыве	%	300
Предел прочность на разрыв	МПа	3,98
Модуль упругости при 100%-ном удлинении	МПа	0,76
Усадка, спустя 24 часа после формования	см/см	0,0051

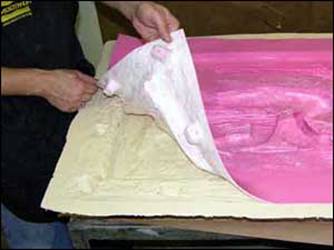

Рекомендации	ИЗМЕРЕНИЕ И СМЕШЕНИЕ. Хранение и перемешивание материала производите только при комнатной температуре 23°С. Используйте один контейнер для того чтобы отмерить нужного количества частей А и В, и второй (больший по размеру) для их перемешивания. ВАЖНО: в начале тщательно по отдельности перемешайте компоненты А и В! После смешения требуемого количества компонентов А и В в смесительном контейнере, тщательно перемешайте смесь в течении по меньшей мере 3 мин., периодически соскребая материал со стенок и дна контейнера. НАНЕСЕНИЕ. Mold Max Stroke используется для создания многослойных форм. Для создания прочной и долговечной формы достаточно 4-х покрытий (минимум 0,95 см). Используйте жесткую кисть для создания первого тонкого слоя. Наносите силикон легкими ударными движениями (особенно вокруг углублений, поднутрений) для уменьшения объема захваченного воздуха. Позвольте первому слою высохнуть в течение 45 минут, пока он не станет липким, затем наносите следующий. Продолжайте наносить слои до нужной толщины формы. Добавление небольшого количества пигмента SILC-PIG, облегчит вам нанесение и даст возможность отличить один слой от другого. Это гарантирует равномерность нанесения каждого слоя. ОТВЕРЖДЕНИЕ. Время отверждения формы до съёма - 16 часов при комнатной температуре (22°C). ВАЖНО: Не рекомендуется проводить отверждение при температуре ниже 18°C. ДОБАВКИ. Для большего загущения (повышения вязкости) силикона используется тиксотропная добавка THI-VEX. При введении разного количества THI-VEX можно получить различные вязкости смеси. THI-VEX добавляется в количестве от 0, 5 до 1% к общему весу компонентов смеси (А + В). Для понижения вязкости силикона рекомендуется применение добавки Silicone Thinner. ПОДДЕРЖИВАЮЩАЯ ОБОЛОЧКА. Для дальнейшего использования силиконовой формы необходимо создание жесткой поддерживающей оболочки (кожуха), который поддерживал бы форму во время заливки. Plasti-Paste – накладываемый пластик является идеальным материалом для создания кожуха. ИСПОЛЬЗОВАНИЕ ФОРМЫ. Хотя нанесение разделительного состава и не является необходимым, его применение облегчит выемку из формы и увеличит срок ее эксплуатации. Тип разделительного состава зависит от заливаемых в форму материалов. Применение Ease Release 200 или 205 предпочтительно при формовании полиуретановой, полиэфирной или эпоксидной смол. In & Out работает с бетоном и гипсом. По причине того, что абсолютно одинаковых материалов и их применений не бывает, рекомендуется делать небольшие тестовые нанесения материала на поверхность, если пригодность материала находится под вопросом.
Предупреждение	Силикон Mold Max Stroke может подвергаться ингибированию сернистыми глинами, недавно нанесенными на деревянные поверхности эпоксидными или ПУ покрытиями, что проявляется в залипании на поверхности изделия или в недостаточном отверждении. Для предотвращения данной реакции рекомендуется проведение предварительного теста. Нанесите небольшое количество силикона на некритичную область образца. Ингибирование наблюдается, если по истечении необходимого времени полимеризации наблюдается неполное отверждение или липкость поверхности. Для предотвращения ингибирования особенно эффективным способом является создание «барьерного покрытия» на основе акриловых соединений (лаки), наносимого непосредственно на поверхность изделия. После нанесения изделие необходимо тщательно просушить. Создание «барьерного покрытия» и нанесение разделительного состава облегчает съём при заливке силикона на большинство поверхностей. В качестве разделительного состава для облегчения съема рекомендуем Ease Release 200. Нанесите тонкий слой кистью на поверхность модели и дайте высохнуть в течение 30 минут. ВАЖНО: убедитесь, что покрытие нанесено равномерно, без подтеков (ориентируйтесь на легкое помутнение поверхности модели).
Упаковка	Упаковка: 4,54 кг +0,45 кг. См. прайс-лист
Хранение	Материалы должны храниться при комнатной температуре (22-23°C). Данные материалы имеют ограниченный срок хранения и должны быть использованы в его пределах. Хранение при более высоких температурах уменьшает срок годности материала. Носите защитные очки, латексные перчатки, длинные рукава, чтобы минимизировать риск контакта с кожей. При контакте с глазами, кожей возможно появление раздражения. В этом случае промойте пораженный участок водой с мылом в течении 15 минут и обратитесь за медицинской помощью. ХРАНЕНИЕ ФОРМЫ. Физическая жизнь формы зависит от заливаемых в нее материалов и частоты использования. Отверждение абразивных материалов, таких как бетон, может быстро повредить форму, в то время, как отверждение неабразивных материалов, например, восков, не оказывает никакого влияния на форму. Перед хранением, форма должна быть тщательно промыта водой с мылом и насухо вытерта. Хранение формы с отливкой в ней поддержит пространственную стабильность. Если форма состоит из двух или более частей, то эти части должны быть соединены между собой. Формы следует хранить на ровной поверхности в прохладном, сухом месте.
