Технические условия (ТУ) (стр. 9 )

(справочное)

Приспособление для контороля герметичности пары «седло-шарик» клапанов штанговых насосов.

2

Приспособление (рисунок 1) предназначено для контроля герметичности пары ²седло-шарик² клапанов штанговых насосов.

7

6

5

4

9

8

10

3

1

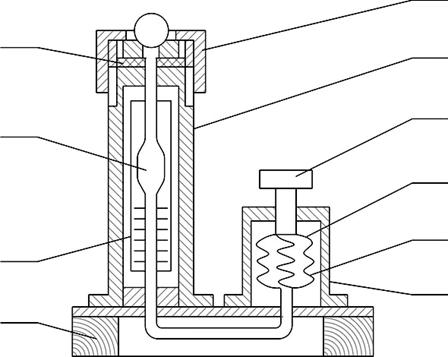

Рисунок 1 – Приспособление для контроля герметичности пары ²седло-шарик²

Приспособление состоит из корпуса 3, на верхней части которого накручена гайка 2 и установлена резиновая прокладка 1. Внутри корпуса размещена стеклянная трубка 10 со шкалой 9. Стеклянная трубка соединена с гофрированным патрубком 6, который подпружинен пружиной 5, опертой на кнопку 4.

Корпус 3 и колпак 7 установлены на деревянной плите 8, а пустоты гофрированной и стеклянной трубок заполнены окрашенной жидкостью.

Для контроля герметичности пары ²седло-шарик² седло необходимо установить в корпус 3 на резиновую подкладку и зажать гайкой 2. Нажимая рукой на кнопку 4, закрашенную жидкость перегоняют из гофрированой трубки 6 в стеклянную трубку 10, после чего на седло необходимо наложить притертый к нему шарик.

Нажимая рукой притертый шарик одновременно поворачивают его в седле и фиксируют по шкале 9 изменение уровня окрашенной жидкости в стеклянной трубке после скачка ее в начальный момент отпускания кнопки.

Пара ²седло-шарик² считается герметичной, если падение уровня жидкости за 10 с не превышает 5мм.

Приложение Г

(обязательное)

Сведения о гармонизации настоящих ТУ с ГОСТ Р51896

и стандартом API Spec 11AX.

Объем гармонизации
ГОСТ Р51896	Стандарт API Spec 11AX
ТУ гармонизированы в части: - обозначения типоразмеров насосов; - присоединительных резьб к насосно-компрессорным трубам и штангам; - присоединительных размеров вставных насосов к замковым опорам типа ОМ; - невставных (трубных насосов) с механическим креплением всасывающего клапана. - невставных (трубных насосов) с авто- сцепом и сливным устройством. Дополнительно включены: - вставные насосы с присоединительными размерами к замковым опорам типа НМ; -невставные (трубные) насосы с неизвлекаемым всасывающим клапаном (со сбивным винтом).	ТУ гармонизированы в части: - присоединительных резьб деталей насосов; - номинальных размеров диаметра плунжера и цилиндра; - групп посадок пары «цилиндр- плунжер»; - крепления вставных насосов с нижним замком и вставного клапана трубных насосов в седле конуса (в якорном башмаке); - присоединительных резьб к насосно-компрессорным трубам и штангам; - присоединительных размеров вставных насосов к замковым опорам типа НМ. Дополнительно включены: - вставные насосы с присоединительными размерами к замковым опорам типа ОМ; - невставные (трубные) насосы с неизвле- каемым всасывающим клапаном (со сбивным винтом); - насосы с условными размерами цилиндра 27 и 95 мм

Приложение Д

(справочное)

Соответствие обозначения типоразмеров насосов по настоящим ТУ

и стандарту API Spec 11 AX.

Обозначение
ТУ	API
НВ1Б-27	20-106 RHAM
НВ1Б-32	20-125 RHAM
НВ1Б-38	25-150 RHAM
НВ1Б-44	25-175 RHAM
НВ2Б-32	20-125 RHВM
НВ2Б-38	25-175 RHВM
НВ2Б-44	25-175 RHВM
НВ3Б-27	20-106 RHAM
НВ3Б-32	20-125 RHAM
НВ3Б-38	25-150 RHAM
НВ3Б-44	25-175 RHAM
НВ4Б-27	20-106 RHВM
НВ4Б-32	20-125 RHВM
НВ4Б-38	25-175 RHВM
НВ4Б-44	25-175 RHВM
НН1Б-57	25-225 ТНМ-С
НН2Б-32	20-125 ТНМ
НН2Б-44	20-175 ТНМ
НН2Б-57	25-225 ТНМ
НН2Б-70	30-275 ТНМ
НН2Б-95	40-375 ТНМ
НН1АБ-70	-
НН1АБ-95	-

Таблицы соответствия типов цилиндров, плунжеров и удлинителей их длинам.

Тип цилиндра Длина цилиндра футы мм 10 10 3048 11 11 3353 12 12 3658 14 14 4267 Таблица 1	Тип плунжера Длина плунжера футы мм 4 4 1333 5 5 1638 6 6 1963 Таблица 2
Тип удлинителя Длина удлинителя футы мм 1,5 1,5 493 2 2 645 3 3 950 Таблица 3 (вставные насосы)	Тип удлинителя Длина удлинителя футы мм 1 1 305 2 2 610 3 3 914 Таблица 4 (трубные насосы)

Лист регистрации изменений технических условий

ТУ У 29.001:2007

Номер изменения	Номера страниц	Всего страниц после внесения изменения	Информация о поступлении изменения (номер сопроводительного письма)	Подпись лица, которое внесло изменение	Фамилия этого лица и дата внесения изменения
заменённых	добавленных	изъятых	изменённых
1	8	1	-	7	55	.01-2009
2	-	-	-	55	48	.02-2012
