| Іванків П. С., викладач охорони праці Отинійського професійного ліцею енергетичних технологій |
ІЗОЛЮЮЧІ ЕЛЕКТРОЗАХИСНІ ЗАСОБИ
ЕЛЕКТРОТЕХНІЧНОГО ПЕРСОНАЛУ
Те, що я чую, я забуваю.
Те, що я бачу, я пам’ятаю.
Те, що я роблю, я розумію.
Конфуцій
Тема уроку: Ізолюючі електрозахисні засоби електротехнічного персоналу
Мета уроку:
- навчальна - узагальнити та систематизувати знання в учнів про колективні та індивідуальні засоби захисту людей від ураження електричним струмом внаслідок пошкодження ізоляції і переході напруги на металеві частини корпусу машин, механізмів, інструментів тощо; засоби захисту електротехнічного персоналу при виконанні ремонтних робіт у діючих електроустановках від ураження електричним струмом, дії електричної дуги і продуктів її горіння;
- розвивальна - розвивати в учнів творче професійне мислення, комунікабельність, вміння самостійно здобувати знання; формувати навички групової роботи, уміння ставити та вирішувати проблеми і завдання, відстоювати свою точку зору, приймати колективні рішення; формувати естетичний смак;
- виховна - виховувати в учнів почуття відповідальності за доручену роботу, усвідомлення важливості якісної роботи при обслуговуванні електроустаткування, розуміння вимог до сучасного фахівця; підвищувати інтерес та виховувати любов до обраної професії;
Тип уроку: урок засвоєння нових знань.
Вид уроку: лекція-візуалізація
Методи навчання: наочний - демонстрація кодоплівок,
практичний – показ прийомів роботи з використанням засобів захисту в електроустановках.
Форма організації навчальної діяльності: Групова
Міжпредметні зв'язки:
- виробниче навчання (тема «Монтаж, ремонт та обслуговування діючих електроустановок»);
- електроматеріалознавство (тема «Загальні відомості про електроізоляційні матеріали»);
- електротехніка (тема «Трансформатори»);
- фізика (теми «Магнітне поле і електромагнітна індукція», «Змінний струм»).
Наочні засоби навчання: засоби індивідуального захисту електротехнічного персонал
ТЗН: графопроектор, діапроектор
Хід уроку
І. Організаційний момент
- перевірка присутності учнів на уроці;
- перевірка готовності учнів до уроку;
- перевірка зовнішнього вигляду;
- вияснення незрозумілих питань;
- ознайомлення учнів із завданням.
ІІ. Актуалізація знань
1. Повідомлення:
- теми програми «Основи безпеки праці в галузі. Загальні відомості про потенціал небезпек. Організація роботи з охорони праці»;
- теми уроку «Ізолюючі електрозахисті засоби електротехнічного персоналу» ;
- мети уроку.
2. Мотивація навчальної діяльності учнів.
Девіз уроку: «Знання – запорука безпеки».
Наголосити учням на важливість застосування знань з теми уроку на практиці.
3. Перевірка домашнього завдання та опорних знань учнів, необхідних для проведення наступних структурних елементів уроку:
3.1. Розминка – «мозкова атака»:
- Які колективні засоби захисту людей використовуються в електроустановках?
- З чого складається вимірювальний трансформатор струму?
- Обґрунтуйте, що напруга дотику, Uд ≤ 42 В є умовно безпечною.
- Які місцеві електротравми може спричинити електричний струм?
- Назвіть фактори, що впливають на ступінь ураження людини електричним струмом.
- Назвіть причини смерті людини від ураження електричним струмом.
- Сформулюйте Закон електромагнітної індукції.
- На які види класифікуються шкідливі виробничі фактори?
- Назвіть фізичні виробничі шкідливі фактори.
3.2. Тестові завдання.
Перевірка знань вивченого програмного матеріалу за темами: «Основи електробезпеки», «Основи гігієни праці». (Тестові завдання додаються.)
ІІІ. Формування нових знань:
- повідомлення нової навчальної інформації;
- показ нових прийомів практичної діяльності;
- повідомлення про передовий досвід за темою уроку;
- опитування учнів з метою перевірки засвоєння ними нової інформації;
- пробне виконання учнями нових прийомів, продемонстрованих на уроці викладчем;
- відповідь викладача на запитання учнів.
ІV. Закріплення нового матеріалу:
- ознайомлення із завданнями для самостійної роботи;
- пояснення послідовності їх виконання;
- перевірка правильності виконання учнями вправ;
- надання допомоги учням.
V. Підведення підсумків
- аналіз діяльності учнів у процесі всього уроку;
- аналіз помилок, зроблених учнями на уроці, та способів їх усунення;
- повідомлення та обгрунтування оцінок
VІ. Домашнє завдання
Вивчити класифікацію, будову, призначення, випробовування, умови експлуатації, зберігання таких ізолюючих електрозахисних засобів: діелектричних рукавиць, ізолюючих штанг, ізолюючих кліщів, вимірювальних кліщів.
ЕЛЕКТРИЧНІ СХЕМИ, СИМВОЛИ, ЕЛЕМЕНТИ КОНСТРУКТИВНОГО
ВИКОНАННЯ ЕЛЕКТРОУСТАНОВОК, ЯКІ МАЮТЬ ВІДНОШЕННЯ
ДО КОЛЕКТИВНИХ ЗАСОБІВ ЗАХИСТУ
Захисне заземлення Захисне занулення Вирівнювання потенціалів
Розділення мереж Недоступна висота Блокування Подвійна ізоляція Захисне відімкнення Мала напруга
Ззззз
Завдання: Назвати колективні засоби захисту людей від ураження електричним струмом.
опорний конспект
ТЕМА
ІЗОЛЮЮЧІ ЕЛЕКТРОЗАХИСНІ ЗАСОБИ
ЕЛЕКТРОТЕХНІЧНОГО ПЕРСОНАЛУ
План УРОКУ
1. Визначення та класифікація електрозахисних засобів персоналу.
2. Класифікація ізолюючих електрозахисних засобів персоналу.
3. Основні електрозахисні засоби.
4. Додаткові електрозахисні засоби.
5. Будова, призначення, вимоги до експлуатації, випробування, зберігання таких електрозахисних засобів:
- діелектричні рукавиці;
- ізолюючі штанги;
- ізолюючі кліщі;
- електровимірювальні кліщі.
Захисними засобами називають прилади, апарати, переносні пристрої, а також окремі їх частини, призначені для захисту електротехнічного персоналу від ураження електричним струмом, дії електричної дуги і продуктів її горіння, електричного поля, падання з висоти і .д.

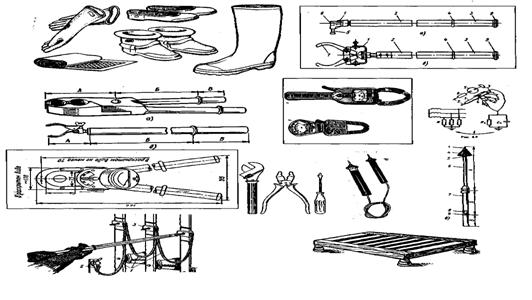

ІЗОЛЮЮЧІ ЗАХИСНІ ЗАСОБИ
Ізолюючі захисні засоби ізолюють людину від струмопровідних частин, а також від землі.

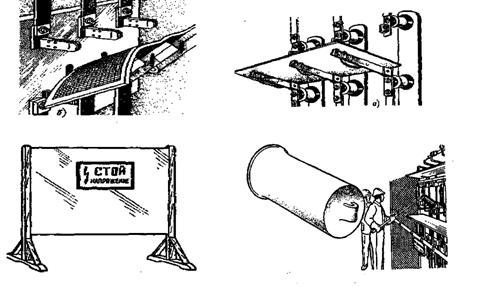

ОГОРОДЖУЮЧІ ЕЛЕКТРОЗАХИСНІ ЗАСОБИ
Огороджуючі електрозахисні засоби захищають електротехнічний персонал від випадкового дотику і наближення на небезпечну відстань до струмоведучих частин, які знаходяться під напругою, а також для попередження помилкових операцій з комутаційними апаратами.

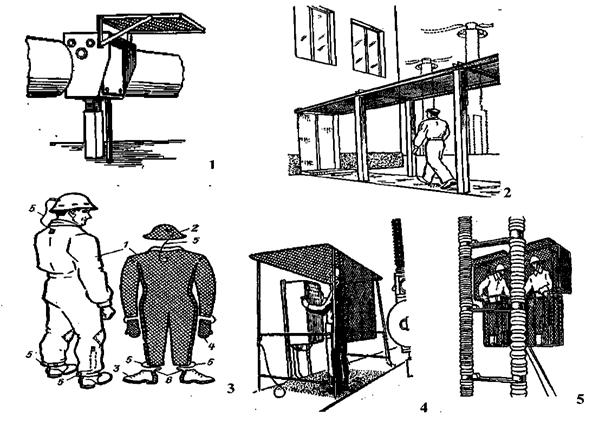

ЕКРАНУЮЧІ ЕЛЕКТРОЗАХИСНІ ЗАСОБИ
Екрануючі захисні засоби захищають електротехнічний персонал від негативного впливу електромагнітного поля промислової частоти.

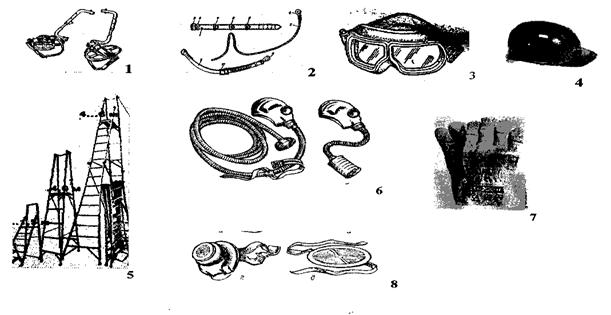

ЗАПОБІЖНІ ЕЛЕКТРОЗАХИСНІ ЗАСОБИ
Запобіжні захисні засоби призначені для індивідуального захисту електротехнічного персоналу від дії шкідливих неелектричних факторів - світлових, теплових і механічних, а також від продуктів горіння електричної дуги та падіння з висоти

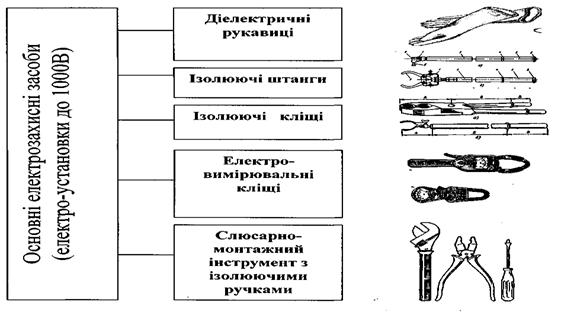

ІЗОЛЮЮЧІ ЗАХИСНІ ЗАСОБИ
Основні електрозахисні засоби - засоби захисту, ізоляція яких надійно витримує робочу напругу електроустановки, за їх допомогою можна торкатись і працювати на струмопровідних частинах.
|

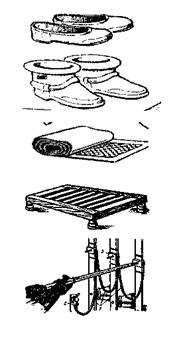

Додаткові електрозахисні засоби - засоби захисту, які мають недостатню електричну міцність і самі не можуть застерегти від ураження струмом при робочій напрузі, вони тільки доповнюють основні засоби захисту, а також; захищають від ураження напругою і служать допоміжними засобами захисту від дії електричної дуги і продуктів її горіння.
ДІЕЛЕКТРИЧНІ РУКАВИЦІ
 | |
| |
Призначення - в електроустановках напругою до 1000 В діелектричні рукавиці використовуються як основні засоби захисту, а в електроустановках напругою вище
1000 В - як додаткові.
Технічні вимоги:
- довжина - більше 350 мм;
- ширина у долоні не менше 135 мм;
- товщина гуми 1.1÷1.25 мм;
Експлуатаційні вимоги:
- одягають поверх рукавів одягу;
- забороняється підвертати краї рукавиць;
- перед використання перевіряють на герметичність;
- в зимовий період поза приміщенням дозволяється одягати їх на тонкі шерстяні або бавовняні рукавички.

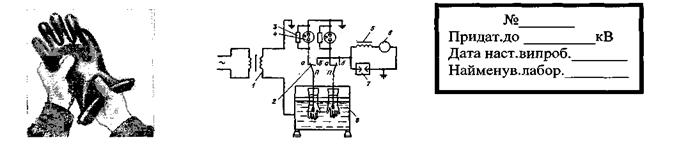

Випробовують:
Напруга електроустановки | Випробувальна напруга | Тривалість випробування | Струм втрат | Періоди випробування |
до 1000 В | 2.5 кВ | 1 хв | 3 мА | 6 міс |
більше 1000В | 6кВ | 1 хв | 7мА | 6 міс. |
Зберігають в сухому, темному приміщенні при температурі 0-25 С. Недопустиме забруднення нафтопродуктами, розчинниками, кислотами

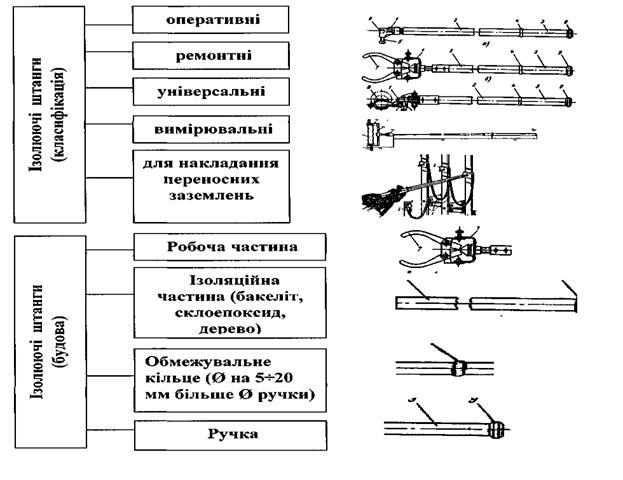

ІЗОЛЮЮЧІ ШТАНГИ
Призначення: ізоляційна штанга - стержень із ізоляційного матеріалу, яким електротехнічний персонал може торкатися частин електроустаткування, які знаходяться під напругою для оперативної роботи, вимірювань, перевірки ізоляції, накладання заземлювачів.
Технічні вимоги:
- довжина ізоляційної частини нормується в залежності від напруги електроустановки в якій використовується штанга.
- ізолююча частина (трубка Ø 30-40 мм із бакеліта, склопластика, склотекстоліта).
- робоча частина - різні пристрої в залежності від призначення штанги (палець, ключі, вимірювальні прилади)
Експлуатаційні вимоги:
- при роботі з ізолюючими штангами електротехнічний персонал повинен додатково використовувати діелектричні рукавиці;
- штанги використовують в закритих електроустановках, а в суху погоду й у відкритих;

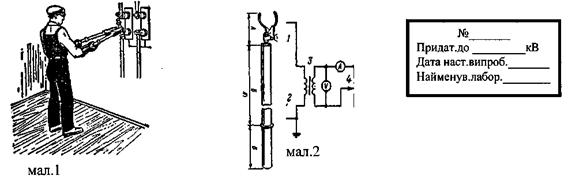

- операції із штангою виконує тільки кваліфікований персонал, як правило - вдвох (мал. 1).
мал.2 мал.1
Випробовують (крім вимірювальних) (мал.2):
Напруга електроустановки | Випробувальна напруга | Тривалість випробування | Струм втрат | Період випробування |
< 110 кВ | 3-х кр. л., ≥ 40 кВ | 5 хв. | - | 24 міс. |
110-500 кВ | 3-х к. ф. | 5 хв. | - | 24 міс. |
Зберігають - в сухому приміщенні в підвішеному стані або у спеціальних стояках з фіксатором.

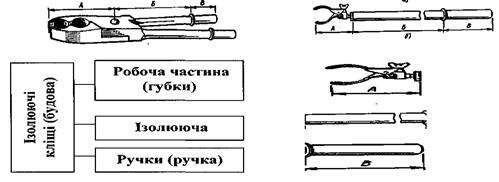

ІЗОЛЮЮЧІ КЛІЩІ
Призначення - використовують для роботи з запобіжниками, встановлення ізолюючих накладок, ковпаків в електроустановках до 35 кВ включно.
Технічні вимоги:
- довжина ізолюючої частини/ручок:
− в електроустановках 6-10 кВ>45 см/15 см;
− в електроустановках 10-35 кВ>75 см/25 см.
− при роботі з ізолюючими кліщами персонал повинен додатково використовувати діелектричні рукавиці, окуляри.
− розмір робочої частини не нормується, при цьому у металевої робочої частини розмір повинен бути мінімальним.
Експлуатаційні вимоги:
- ізолюючі кліщі використовуються в закритих електроустановках, а в суху погоду і в відкритих;

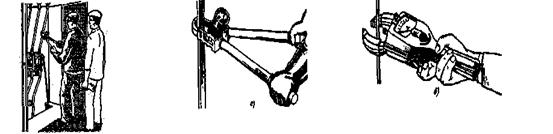

- при роботі з ізолюючими кліщами електромонтер повинен додатково використовувати діелектричні рукавиці, окуляри (мал. 1)
Випробування (мал.2):
Напруга електроустановок | Випробувальна напруга | Тривалість випробування | Струм втрат | Період випробування |
До 1000 В | 2кВ | 5 хв | - | 12 міс. |
1-35 кВ | 3-х кратна, але не менше 40 кВ | 5 хв | 12 міс. |
Зберігають - на поличках в шафах.

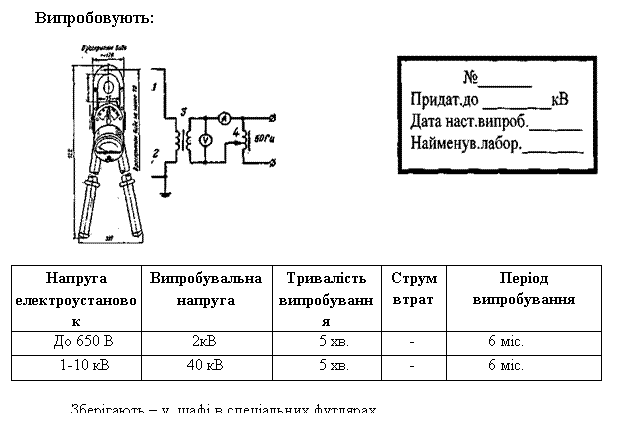

ЕЛЕКТРОВИМІРЮВАЛЬНІ КЛІЩІ
Призначення:
електровимірювальні кліщі - прилад який використовується для вимірювання електричних величин, струму, напруги, потужності, фазового кута без розриву електричного кола.
Технічні вимоги:
- довжина ізолюючої частини кліщів, які використовуються в електроустановках напругою 2-10 кВ не менше 38 см, ручок не менше 13 см;
- розмір електровимірювальних кліщів, які використовуються в електроустановках до 1000 В не нормується;
- електровимірювальні кліщі бувають:
• дворучні для електроустановок 2÷10 кВ
• одноручні для електроустановок до 1000 В
Експлуатаційні вимоги:
- використовують в електроустановках напругою до 10 кВ включно;
- при роботі з вимірювальними кліщами електротехнічний персонал повинен додатково використовувати діелектричні рукавиці, окуляри, ізоляційні килимки, підставки.
- відстань між струмопровідними провідниками при користуванні вимірювальними кліщами в електроустановках більше 1000 В повинна бути не менше 250 мм.;
- використовують в закритих електроустановках, і в суху погоду в відкритих;
- вимірювання в електроустановках вище 1000 В проводять вдвох
 |
