Адаптеры возвратного воздуха

Бюллетень 20-34 / Декабрь 2002

Технические спецификации

Адаптеры возвратного воздуха

Адаптер возвратного воздуха М1218

Номер части UPC

Адаптер возвратного воздуха UPC

(для всех модулей 1218 модели)

Комплект поставки:

1-Адаптер возвратного воздуха для эластичных воздуховодов диаметра 12 дюймов (305 мм)

12-Винты для крепления на металлическом листе

Адаптер возвратного воздуха нагревательного модуля М1218

Номер части UPC/3642/4860

Адаптер возвратного воздуха нагревательного модуля UPC-104

(для модулей моделей 2430, 3642, 4860)

Комплект поставки:

1-Адаптер возвратного воздуха

(1)-9.0х14.8 Эллипс;

(2)-Кромка для предотвращения скольжения воздуховода;

При установке адаптера используйте прилагаемые винты для крепления по металлу (или иные винты №10 для крепления по металлу) для присоединения к входному отверстию возврата в обрабатывающем воздух модуле.

Номер модели	UPC	UPC	UPC
Размеры, дюймы (мм)	А	25 (635)	38 (965)	38 (965)
В	1	1	1
С	14 (356)	18 (457)	20 (508)

(1)-Сбоку;

(2)-Сверху;

(3)-Размер воздуховода;

(4)-Спереди.

Адаптер возвратного модуля нагревательного модуля легко присоединяется к нагревательному или нагнетательному (для систем только с нагнетанием) модулям. Типичная конфигурация показана на рисунке 1.

(стр. 25)

Рисунок 1. Соединение модулей

(1)-Только нагнетатель; (2)-Нагнетательный модуль; (3)-Защелка (деталь В); (4)-Держатель (прилагается неприкрепленным); (5)-Адаптер возвратного воздуха; (6)-Нагревательный модуль; (7)-Адаптер возвратного воздуха; (8)-Только нагревание или нагревание или охлаждение.

Шаг 5. Изоляция стыков

Изолируйте стыки с помощью ленты из алюминиевой фольги.

Шаг 6. Присоединение возвратного воздуховода

(1)-Адаптер возвратного воздуха; (2)-Алюминиевая лента; (3)-Нагревательный модуль; (4)-Воздушный поток.

Убедитесь, что все возвратные воздуховоды изолированы с соблюдением R-фактора требований установки.

(1)-Адаптер возвратного воздуха; (2)-Алюминиевая лента; (3)-Нагревательный модуль; (4)-Воздушный поток.

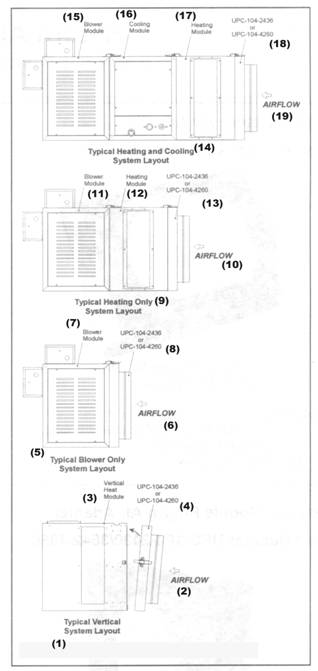

Рисунок 2. Конфигурация UPC/4260

(1)-Типичная вертикальная компоновка системы;

(2), (6), (10), (19)-Воздушный поток;

(3)-Вертикальный нагревательный модуль;

(4)-UPC или UPC;

(5)-Типичная компоновка системы только для нагнетания;

(7), (11), (15)-Нагнетательный модуль;

(8)-UPC или UPC;

(9)-Типичная система только для нагревания;

(12), (17)-Нагревательный модуль;

(13)-UPC или UPC;

(14)-Типичная компоновка системы для нагревания и охлаждения;

(18)-UPC или UPC;

(стр. 26)
