Электрические машины

Электрические машины 1. Виды трансформаторов: A) воздушные и масляные B) радиотехнические C) автоматические D) однофазные и трехфазные трансформаторы E) двухфазные трансформаторы FI групповые G) производственные

2. Коэффициент полезного действия трансформатора определяется: А)Л=1-^ Л C) п -/ ; -ч D)л = ~ F E) ч-ж- F) n=l-^A ■I ->

3. Виды схем соединения обмоток трансформатора: A) соединение в звезду B) шести проводное соединение C) соединение в окружность D) соединение в петлю E) соединение в прямоугольник

4. Если обмотки трансформатора соединены между собой A/Y или Y/A возможно получить: A) 2 и 6 группу B) 5 и 10 группу C) 2 и 8 группу D) 5 и 11 группу E) 7 и 10 группу F) 4 и 0 группу 5. Если обмотки трансформатора соединены между собой Y/Y или А/А возможно получить группы: A) 4 и 0 группу B) 9 и 1 группу C) 5 и 11 группу D) 5 и 10 группу E) 2 и 6 группу 6. Асинхронный двигатель имеет следующие преимущества по сравнению с синхронным: A) больше способов регулирования частоты вращения B) пропорционален квадрату первичного напряжения C) при понижении напряжения сохраняет большую перегрузочную способность D) потребляет из сети реактивный ток E) отдает в сеть реактивный ток F) улучшает сети 7. Параметры асинхронной машины находятся в следующих соотношениях: A) I < I ' 1 т B) г > г ' т 1 C) хл > х ' 1 т D) х, < х > 1 т E) гл = г I 1 т

8. Виды возбуждения машины постоянного тока: A) независимое B) возбуждение ЭДС C) параллельное возбуждение D) возбуждение потоком E) возбуждение ЭТС F) возбуждение напряжением 9. Максимальный электромагнитный момент асинхронного двигателя: A) пропорционален квадрату подводимого напряжения B) соответствует критическому скольжению C) соответствует номинальному скольжению D) соответствует скольжению S = 1 E) зависит от активного сопротивления ротора F) пропорционален подводимому напряжению G) обратно пропорционален подводимому напряжению 10. При работе асинхронной машины в режиме генератора: A) °о > S B) реактивный ток отдается в сеть C) скольжение D) - °о < S < О E) скорость вращения поля статора меньше скорости вращения ротора 11. Пусковой электромагнитный момент асинхронного двигателя: A) пропорционален квадрату подводимого напряжения B) обратно пропорционален подводимому напряжению C) сответствует номинальному скольжению D) пропорционален активному сопротивлению статора E) соответствует критическому скольжению:

I вариант

12. Способы регулирования скорости вращения асинхронного двигателя: A) введением активного сопротивления в цепь фазного ротора B) уменьшением первичного напряжения C) введением активного сопротивления в цепь короткозамкнутого ротора D) увеличением первичного напряжения E) изменением числа пар полюсов двигателя с контактными кольцами F) введением реактивного сопротивления в цепь короткозамкнутого ротора G) введением реактивного сопротивления в цепь фазного ротора 13. Способы регулирования скорости двигателей постоянного тока: A) сдвигом щеток с нейтрали B) увеличением напряжения на якоре выше номинального значения C) ослаблением магнитного потока D) увеличением магнитного потока выше номинального значения E) изменением напряжения, подводимого к обмотке якоря F) изменением тока якоря 14. На характеристике синхронной машины:

A) 2- внешняя характеристика при индуктивной нагрузке B) U — / (/) при /в = const - характеристики синхронного генератора C) характеристики короткого замыкания синхронного генератора D) 3- внешняя характеристика при индуктивной нагрузке E) 1- внешняя характеристика при индуктивной нагрузке F) внешние характеристики синхронного генератора

15. Асинхронная машина работает в режиме генератора. Скольжение при этом: A) 1< S<да B) S > - оо C) S = D) S<0 E) -оо < S < О 16. Достоинства синхронных двигателей: A) служит генератором реактивной мощности при работе с отстающим током B) меньшая чувствительность к колебаниям напряжения C) конструкция проще, чем у асинхронных двигателей D) пуск в ход проще, чем асинхронного двигателя E) частота вращения зависит от механической нагрузки на валу F) легче осуществлять регулирование частоты вращения 17. На рисунке (активное сопротивление обмотки якоря г = 0):

A) в - угол нагрузки B) i - продольная составляющая тока якоря C) ild - поперечная составляющая тока якоря D) Явнополюсный синхронный генератор при активно-индуктивной нагрузке E) Неявнополюсный синхронный генератор при активно-емкостной нагрузке F) Е - эдс, индуктированная полем возбуждения G) Неявнополюсный синхронный генератор при активно-емкостной нагрузке

18. Синхронный двигатель имеет следующие недостатки по сравнению с асинхронным: A) потребляет из сети реактивную мощность B) конструктивно сложнее C) нет пускового момента D) электромагнитный момент М прямо пропорционален квадрату первичного напряжения E) электромагнитный момент М прямо пропорционален первичному напряжению F) при понижении напряжения имеет меньшую перегрузочную способность

19. На рисунке:

A) режим синхронного генератора B) режим синхронного двигателя C) режим синхронного компенсатора при перевозбуждении D) синхронная машина потребляет из сети реактивную мощность E) синхронная машина отдает в сеть активную мощность 20. Для реверсирования асинхронного двигателя необходимо: A) поменять местами С и В B) поменять местами три фазы C) последовательно с каждой фазой включить реакторы D) переключить обмотку статора с А на Y E) поменять местами фазы А и С F) поменять местами фазы А и В G) отключить одну фазу

Действие продольной и поперечной реакции якоря Fad и F : A) когда продольная составляющая Fad и Feo/ F не действует на магнитное поле машины B) когда продольная составляющая Fad и F г противоположны, F подмагничивает машину C) Fad размагничивает машину, когда продольная составляющая Fajm F противоположны D) при смещении щеток с геометрической нейтрали возникает продольно-поперечная реакция якоря E) Fad подмагничивает машину, когда продольная составляющая F и F в одном направлений 22. В генераторе постоянного тока параллельного возбуждения: A) работа основывается на принципе самовозбуждения B) обмотка возбуждения питается от постороннего источника постоянного тока C) обмотка якоря и обмотка возбуждения подключаются последовательно D) обмотка возбуждения подключается последовательно к нагрузке, через регулировочный реостат E) работа не основывается на принципе самовозбуждения F) обмотка якоря подключается к нагрузке последовательно G) обмотка возбуждения питается от обмотки якоря

23. Формулы для определения частоты вращения, момента и ЭДС машины постоянного тока с независимым возбуждением: A) п = U / сеФ B) М = смФп C) Е = сеФп D) « = /„Х/г./с,« E) Е = С. Ф1. u-i. Y.K F) п =----- с Ф

24. Если у двигателя постоянного тока: - 26кВт /0 - 6Д ^Ra - 0.3Ом, п0 -2Ъ1Ьоб/мин, пном =2200об/мин., то значения Еа0,М0,МЪнп1 будут равны: A) М0 = 5 Н ■ м B) £,0 =438Я C) Еа0=43ЯВ D) М0 =10.6# м E) М2_= 108.5#.л* F) M2_=10.8#-^ Q М2ном =1.085#.л*

25. Понижают напряжение U, подводимое к обмотке статора (якоря) при асинхронном пуске трехфазного синхронного двигателя для: A) повышения перегрузочной способности двигателя B) увеличения входного момента C) преодоления кратковременных больших перезругок D) уменьшения пускового момента E) увеличения пусковых токов F) уменьшения пусковых токов

Электрические машины 1. Характеристики холостого хода трансформатора: A) зависимость тока холостого хода /0 от cos ср0 B) зависимость коэффициента мощности cos <р2 от тока холостого хода 10 C) Р0 от тока холостого хода 10 D) зависимость мощности холостого хода PQ от коэффициента мощности COS (р2 E) зависимость тока холостого хода IQ от напряжения £/ F) зависимость мощности холостого хода Р0 от напряжения £/ G) зависимость коэффициента мощности cos <р2 от напряжения £/ 2. Параллельная работа двухобмоточных трансформаторов допускается при следующих условиях: A) должны иметь одинаковые напряжения B) группа соединений обмоток должны быть одинаковые C) первичные и вторичные токи должны быть равны D) должны принадлежать разным группам соединения E) коэффициенты трансформаций ктр должны быть разными 3. Основные группы соединения обмоток трансформатора: A) 7 группа B) 3 группа C) 1 группа D) 11 группа E) 6 группа

4. Относительные единицы - это: А )/ = у- * 1

н _х Тн

C) и = — * / 1 н D) £/ = — * С/ ^ я E) отношение абсолютной величины к номинальному значению

5. Потери мощности в асинхронных машинах: A) механические потери B) потери на гистерезис в магнитопроводе ротора C) потери на гистерезис в роторе D) потери на вихревые токи в магнитопроводе ротора E) магнитные в магнитопроводе статора F) механические потери в статоре G) магнитные потери в обмотках статора

6. Асинхронная машина работает в режиме генератора. Скольжение при этом: A) 1 < S < да B) S > - оо C) s = S" D) S<0 E) -оо < S < О

КЕУ ,з а) б) в) Схемы с различными способами возбуждения машин постоянного тока: A) а - параллельное возбуждение B) б - параллельное возбуждение C) а - независимое возбуждение D) а - последовательное возбуждение E) б - независимое возбуждение F) в - последовательное возбуждение G) б - последовательное возбуждение 8. Способы возбуждения машин постоянного тока: A) независимое возбуждение - обмотка возбуждения и обмотка якоря соединены последовательно B) последовательное возбуждение машины постоянного тока - обмотка возбуждения подключается последовательно к другому источнику постоянного тока C) машины параллельного возбуждения - обмотка возбуждения и обмотка якоря соединены параллельно D) последовательное возбуждение машины постоянного тока - обмотка возбуждения питается постоянным током от источника не связанного с обмоткой якоря E) независимое возбуждение - обмотка возбуждения питается постоянным током от источника, не связанного с обмоткой якоря F) машины параллельного возбуждения - обмотка возбуждения питается постоянным током от источника не связанного с обмоткой якоря G) машины параллельного возбуждения - обмотка возбуждения подключается параллельно к другому источнику постоянного тока

9. Группа соединения трансформаторов зависит: A) от фазного напряжения B) от маркировки обмоток трансформатора C) от способа намотки обмоток трансформатора (левая или правая) D) от ЭДС E) от схем соединения обмоток трансформатора

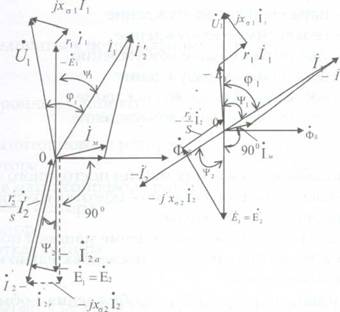

10. На рисунке:

Рисунок -1 Рисунок - 2 Рисунок - 3 A) 3 - векторная диаграмма в режиме двигателя B) 1 - векторная диаграмма в режиме двигателя C) 3 - векторная диаграмма в режиме генератора D) 2 - векторная диаграмма в режиме генератора E) 1 - векторная диаграмма в режиме противовключения

11. На механической характеристике асинхронной машины электромагнитный момент М = 0, этому соответствует: A) короткое замыкание B) режим генератора C) частота вращения ротора равна частоте вращения поля статора п = п] D) скольжение S = 1 E) скольжение S = О F) идеальный холостой ход 12. Вращающееся магнитное поле в асинхронном двигателе получается при условии: A) форма напряжения синусоидальная B) сдвиг фазных напряжений 100 эл. гр. C) сдвиг фазных напряжений 130 эл. гр. D) напряжение двухфазное E) напряжение питания трехфазное F) форма фазных напряжений не влияет на параметры поля 13. Глубокопазный асинхронный двигатель - это двигатель: A) с хорошими характеристиками в пусковом и номинальном режимах B) у которого в пусковом режиме активное сопротивление ротора меньше, чем в номинальном C) у которого при пуске маленький пусковой момент и ограниченный пусковой ток D) у которого в пусковом режиме активное сопротивление статора меньше, чем в номинальном E) с постоянными параметрами F) с глубокими пазами на статоре

14. На рисунке (активное сопротивление обмотки якоря га = 0):

A) в - угол нагрузки B) векторная диаграмма неявнополюсного синхронного генератора при активно-индуктивной нагрузке C) ilq - поперечная составляющая тока якоря D) Ё - эдс, индуктированная полем обмотки возбуждения E) векторная диаграмма явнополюсного синхронного генератора при активной нагрузке 15. При установившемся коротком замыкании синхронного генератора, ток якоря относительно мал и даже может быть меньше номинального, т. к: A) ток якоря чисто активный и реакция якоря продольная размагничивающая B) ток якоря чисто индуктивный C) ток якоря чисто емкостный и реакция якоря продольная размагничивающая D) реакция якоря продольная намагничивающая E) ток якоря чисто емкостный и реакция якоря продольная размагничивающая F) ток якоря чисто активный и реакция якоря поперечная

16. Способы улучшения коммутации путем: A) введения в якорную цепь дополнительного резистора B) повышения напряжения на обмотки якоря C) увеличения сопротивления коммутируемой секции D) уменьшения сопротивления обмотки якоря E) увеличения сопротивления обмотки возбуждения 17. Влияние реакции якоря на работу машины постоянного тока: A) уменьшает допустимый момент B) искрение под нитками возникает при большем токе C) повышается жесткость механической характеристики D) увеличивает результирующий магнитный поток E) искрение под нитками возникает при меньшем токе F) возрастает перегрузочная способность

18. На рисунке:

A) режим синхронного генератора B) режим синхронного компенсатора при недовозбуждении C) вектор ЭДС Е опережает вектор напряжения U D) режим синхронного двигателя E) синхронная машина отдает в сеть активную мощность F) режим синхронного компенсатора при перевозбуждении

19. На рисунке:

ЛЕ

iy

A) синхронная машина отдает в сеть реактивную мощность B) режим противовключения синхронной машины C) синхронная машина потребляет из сети реактивную мощность D) векторная диаграмма синхронного компенсатора при недовозбуждении E) векторная диаграмма синхронного компенсатора при перевозбуждении F) вектор ДЕ - э. д.с., индуктированная МДС обмотки возбуждения G) режим нагрузки

20. Условия, предъявляемые параметрам приведенного трансформатора: A) Е212 =Е'2Г2 B) I]х2 = Г22х2 C) C) U, - (- Ё, )t /л, i, + rt I, D) /,=/„+(- /;) п т E) Ъ'Л=ЪЕ‘ к=1 к= 1

21. Если напряжения трансформатора равны и1ном = 6.3кВ, и2нт1 = 0.4кВ, а частота / = 50Гц, поток ф = 0,028656 , то коэффициент трансформации К и число витков ivv u>2 будут равны: A) 15.75 B) 8 C) 250 D) 25 E) 992 F) 63

22. Если напряжение машины постоянного тока U = 100 в, сопротивление обмотки возбуждения RB= 25 Ом, ток якоря 1п = 100 А, то: (1) ток возбуждения 1В и ток нагрузки 7/f - в режиме генератора; 2) ток возбуждения 1В и ток сети 1С - в режиме двигателя) A) 1С=1Н= 96 А - режимы генератора и двигателя B) /н= 104 А - режим генератора C) I = 104А - режим двигателя D) 1С = 96А - режим двигателя E) IB= 104А - режим двигателя F) 1В=4А режимы генератора и двигателя G) 1Н = 96А - режим генератора

Внешняя характеристика генератора параллельною возбуждения располагается ниже внешней характеристики генератора постоянного тока независимого возбуждения: A) при снижении напряжения, ток возбуждения уменьшается B) из-за подмагничивающего действия реакции якоря C) из-за отсутствия реакции якоря D) из-за падения напряжения в цепи якоря E) при снижении напряжения, ток возбуждения возрастает F) из-за размагничивающего действия реакции якоря G) из-за возрастания напряжения якоря

24. Максимальное значение пускового тока при реостатном пуске ДПТ: A) для двигателей малой и больших мощностей максимальное значение пускового тока / =(2.0...2.5V J пус V / ном B) для двигателей малой мощности максимальное значение пускового тока I = (2.0...2.5V пус \ / ном C) при начальном времени « = 0, а ток Inyc =U /(^Ra— Rnyc) D) при начальном времени п = 0, а ток I пус = ( Е -U)/^^Ra + Rnvc) E) для двигателей малой мощности максимальное значение пускового тока I = (1.4V пус \ / ном F) для двигателей средней мощности максимальное значение пускового тока I =(l.4...1.8V пус \ / НОМ s ч. G) при начальном времени п - 0, а ток 1тс — U/\^Ra -f Rnn ) 25. Если у двигателя постоянного тока независимого возбуждения: = \ 20кВт, и = 1605,г| = 0.9,2р = 4, якорь обмотки петлевая, то мощность Ру ток якоря / токи каждой обмотки /д будут равны: А) Рх =133.3кВт I В) 1а - 300А C) 1а = 20.8/4 D) 1Я = 833Л E) Р1 = 1433кВт F) 1Я - 900А G) 1Я - 83.ЗЛ
