Прибор приемно-контрольный охранно-пожарный (стр. 7 )

- ввести [двухзначный номер кода доступа] – на светодиодах ШС в двоичной системе отобразится номер кода доступа, ввести [#] – прозвучит четыре коротких звуковых сигнала;

- ввести [номер группы ШС (цифры от 01 до 12)], [уровень доступа (1- постановка/снятие, 0 – только постановка)], [четырехзначный код (четыре произвольные цифры)] и [#] – прозвучит пять коротких звуковых сигналов, светодиоды с номером кода доступа погаснут – код доступа запрограммирован (изменен);

- таким же способом можно записать все 24 кода доступа;

- в неиспользуемые номера кодов доступа обязательно ввести код доступа 0000 запрещающий управление прибором: [номер кода доступа] [#] [01] [0] [0000] [#];

- если при наборе кода доступа прозвучит один длинный сигнал, это значит что данный код доступа уже занят группой другого прибора.

Программировать коды доступа и код администратора можно одновременно не выходя из режима администратора.

Для программирования (изменения) кода администратора необходимо:

- снять прибор с охраны (если прибор под охраной) прозвучит три коротких звуковых сигнала;

- ввести код администратора (заводская установка 1903 для первого прибора или 1904 для второго прибора) и [#]- прозвучит пять коротких звуковых сигналов, светодиод «ОХРАНА» перейдет в режим мигания с частотой 2 Гц;

- ввести номер кода доступа администратора первого прибора [25] или [26] для второго прибора;

- ввести [#] – прозвучит четыре коротких звуковых сигнала;

- ввести [четырехзначный код (четыре произвольные цифры)] и [#] – прозвучит пять коротких звуковых сигналов – код администратора запрограммирован (изменен).

U Внимание! Не допускать случая, чтобы был введен один код доступа с правом только постановки всех ШС, т. к. в этом случае прибор невозможно будет снять с охраны.

U Внимание! В неиспользуемые номера кодов доступа обязательно ввести код доступа 0000, запрещенный для управления прибором.

U Внимание! Не рекомендуется в начале кода доступа ставить нули, т. к. это облегчает подбор кода злоумышленникам.

Для выхода из программирования в режиме администратора набрать на клавиатуре [*] [00] - прозвучит один длинный звуковой сигнал зуммера, светодиод «ОХРАНА» погаснет.

¤ Пример – Установить код доступа №01 – 1234 для группы №01 шлейфов ШС1 – ШС6 первого виртуального прибора, код доступа №02 – 1236 для группы №2 шлейфов ШС7 – ШС12 второго виртуального прибора, изменить код администратора первого прибора на 1905, второго на 1906.

Первый прибор:

- [1903][#] – прозвучит пять коротких звуковых сигналов, светодиод «ОХРАНА» перейдет в режим мигания с частотой 2Гц;

- [01] – засветится светодиод «ШС1»;

- [#] – прозвучит четыре коротких звуковых сигнала;

- [01][1][1234][#] – светодиод «ШС1» погаснет, прозвучит пять коротких звуковых сигналов - введен код доступа к ШС1 – ШС6 с возможностью постановки/снятия ШС;

- [25] – засветятся светодиоды «ШС1», «ШС4», «ШС5»;

- [#] – прозвучит четыре коротких звуковых сигнала;

- [1905][#] – прозвучит пять коротких сигналов – введен код администратора 1905;

- [*][00] – прозвучит один длинный звуковой сигнал, светодиод «Охрана» погаснет – прибор вышел из режима администратора.

Второй прибор:

- [1904][#] – прозвучит пять коротких звуковых сигналов, светодиод «ОХРАНА» перейдет в режим мигания с частотой 2Гц;

- [02] – засветится светодиод «ШС2»;

- [#] – прозвучит четыре коротких звуковых сигнала;

- [02][1][1236][#] – светодиод «ШС2» погаснет, прозвучит пять коротких звуковых сигналов - введен код доступа к ШС7 – ШС12 с возможностью постановки/снятия ШС;

- [26] – засветятся светодиоды «ШС2», «ШС4», «ШС5»;

- [#] – прозвучит четыре коротких звуковых сигнала;

- [1906][#] – прозвучит пять коротких звуковых сигналов – введен код администратора 1905;

- [*][0][0] – прозвучит один длинный звуковой сигнал, светодиод «ОХРАНА» погаснет - прибор вышел из режима администратора.

Приложение А

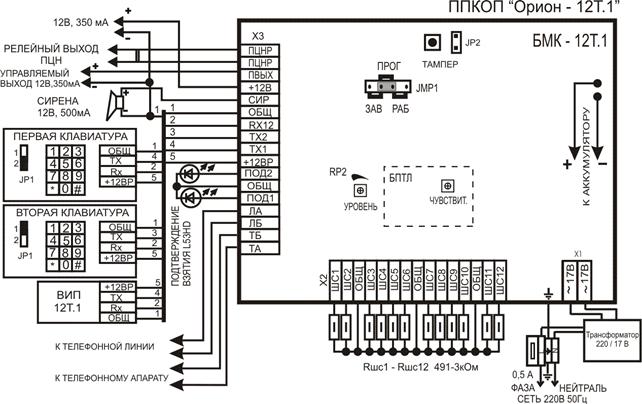

1 Схема электрическая подключения

JP2 в установленном положении блокирует кнопку тампера

U Внимание! Подключать контакты ТХ первой и второй клавиатуры на контакты прибора ТХ1 не допускается. Данное подключение приводит к нестабильной работе прибора и клавиатур.

Положение джампера на штыревом соединителе JP1 на плате клавиатуры:

- положение “1” - первая клавиатура,

- положение “2” - вторая клавиатура.

1 - Назначение положения джампера JMP1

Обозначение на штыревом соединителе JМP1 (на плате БМК-12Т.1)	Назначение
ПРОГ	Для перехода в режим Установщика
ЗАВ	Для программирования заводских установок
РАБ	Для выхода из режимов программирования и перехода в режим охраны

U Внимание! При установке джампера на штыревом соединителе JMP1 в положение «ЗАВ» и коммутации напряжения питания прибора происходит сброс всех установок потребителя и запись заводских установок.

Приложение Б

1 – таблица программирования прибора

№ сек.	Назначение	Заводские установки	Установки пользователя	Для заметок
Режим Администратора (JMP1 в положении РАБ)
	Код администратора	1903 (№25), 1904 (№26)
	Код доступа	группа	уровень	код	группа	уровень	код
	№1	1	1	0001
	№2	0	0	0000
	№3	0	0	0000
	№4	0	0	0000
	№5	0	0	0000
	№6	0	0	0000
	№7	0	0	0000
	№8	0	0	0000
	№9	0	0	0000
	№10	0	0	0000
	№11	0	0	0000
	№12	0	0	0000
	№13	0	0	0000
	№14	0	0	0000
	№15	0	0	0000
	№16	0	0	0000
	№17	0	0	0000
	№18	0	0	0000
	№19	0	0	0000
	№20	0	0	0000
	№21	0	0	0000
	№22	0	0	0000
	№23	0	0	0000
	№24	0	0	0000
Режим Установщика (JMP1 в положении ПРОГ)
00	Ввод кода установщика	1604
01	Распределение ШС на виртуальные приборы	Прибор 1	ШС1-ШС12
Прибор 2	-
02	Распределение ШС на группы (до 12)	Группа 1	ШС1- ШС12
		Группа 2	-
		Группа 3	-
		Группа 4	-
		Группа 5	-
		Группа 6	-
		Группа 7	-
		Группа 8	-
		Группа 9	-
		Группа 10	-
		Группа 11	-
		Группа 12	-
03	ШС входная дверь	ШС1
04	ШС коридор	ШС2
05	ШС тревожная кнопка	-
06	ШС пожарные	-
07	ШС круглосуточные	-

Продолжение таблицы Б.1
